• 将Oeabt系列套管和笼式产品扩展至显微成像系统的多样性；
• 燕尾榫的设计，易于机械安装和光学端口对准；
• 兼容透镜套筒套管 和30mm、60mm笼式系统 ；

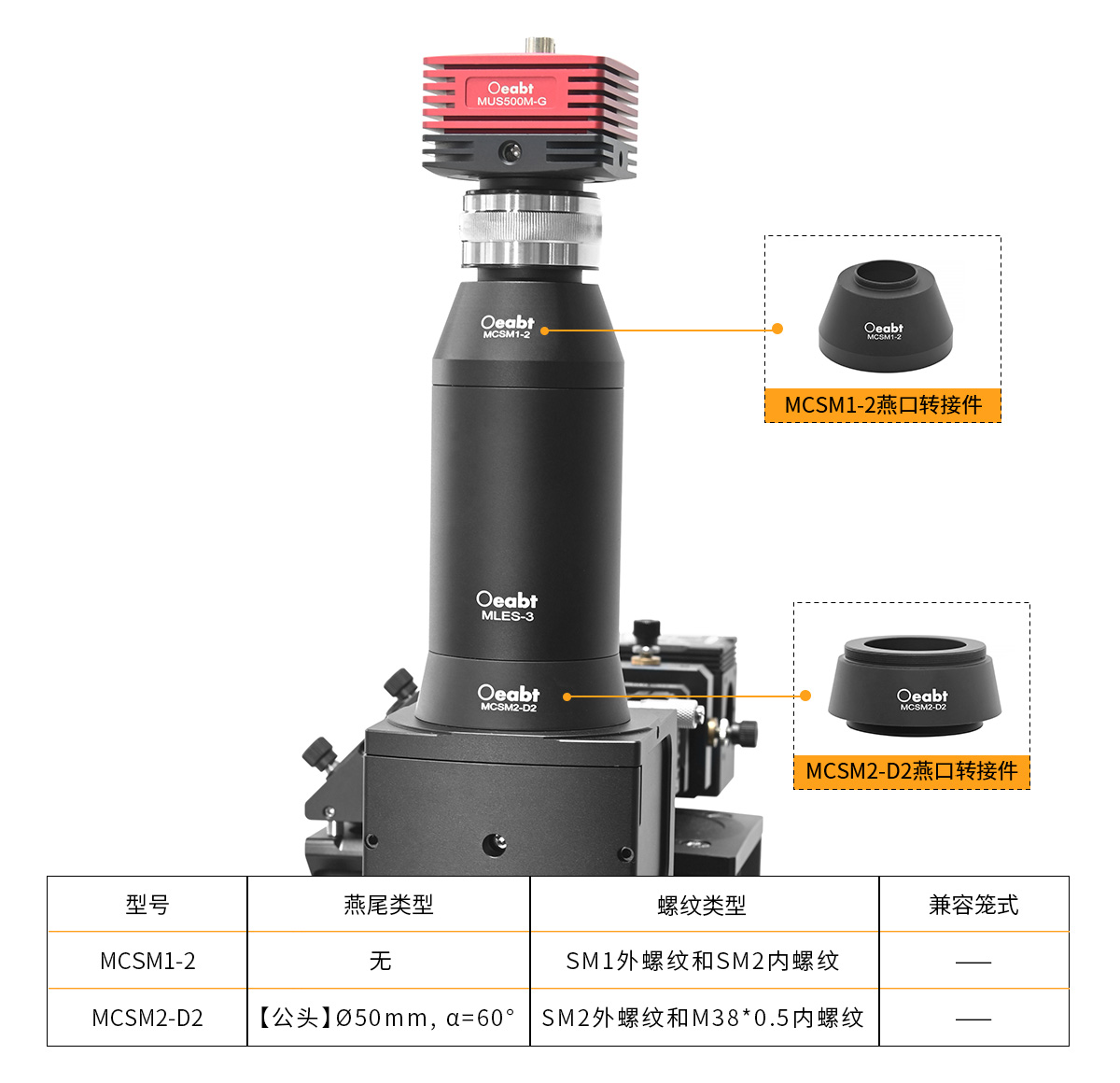

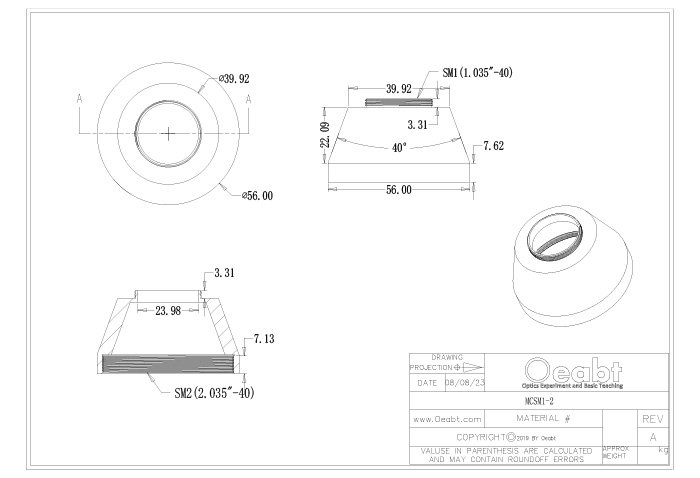

• MCSM1-2：带SM1外螺纹和SM2内螺纹；

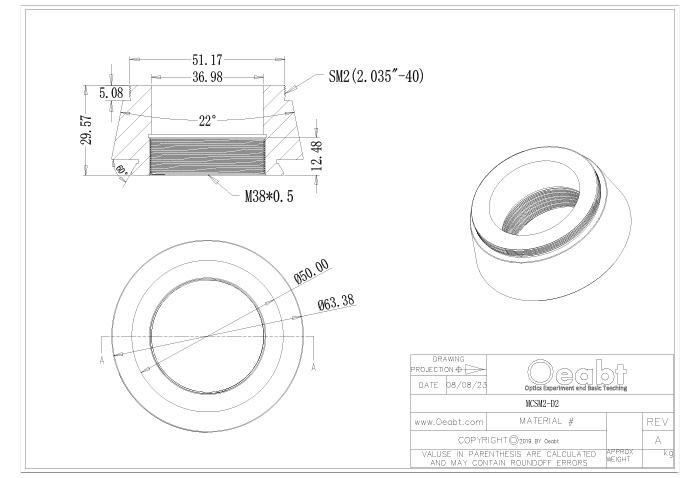

• MCSM2-D2：带Ø2英寸公头燕尾块、SM2外螺纹和M38*0.5内螺纹；

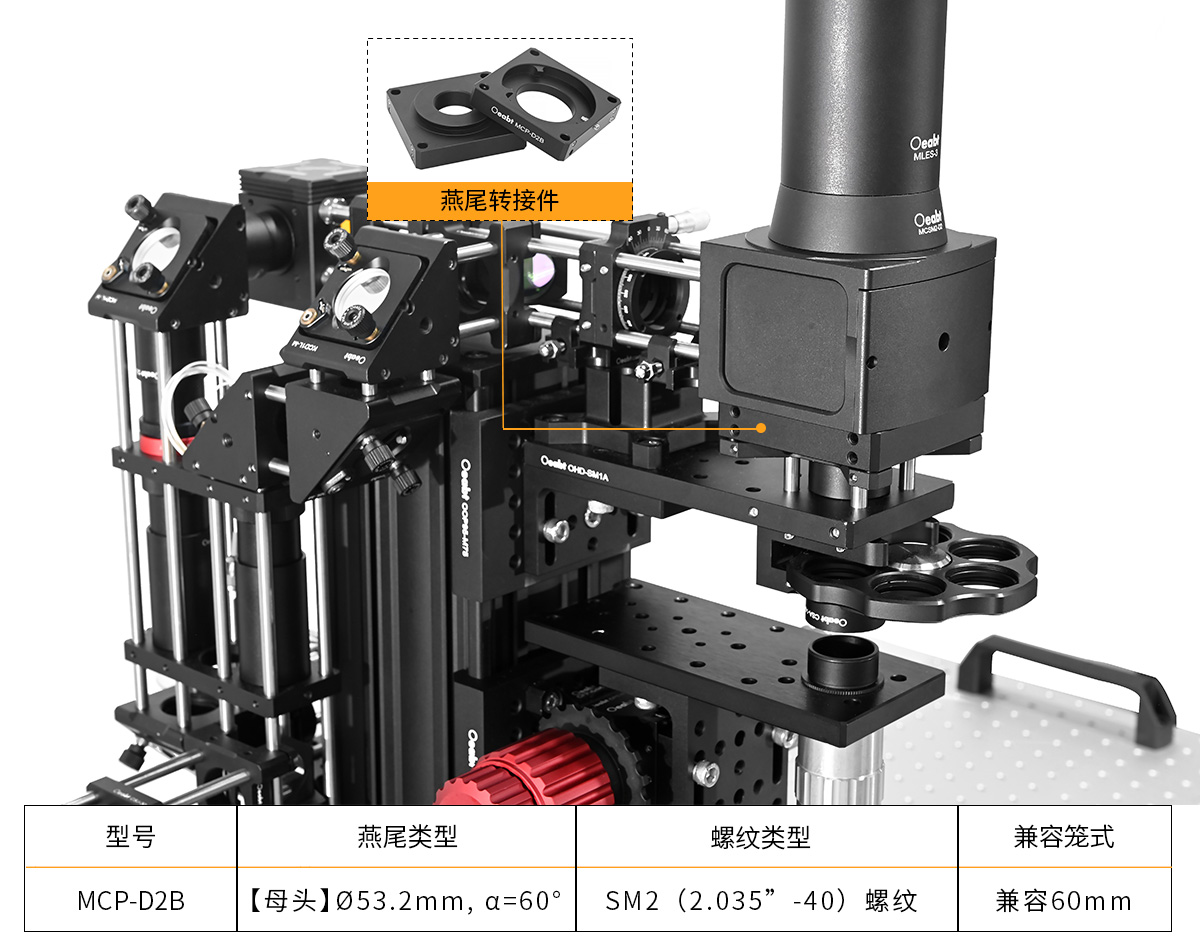

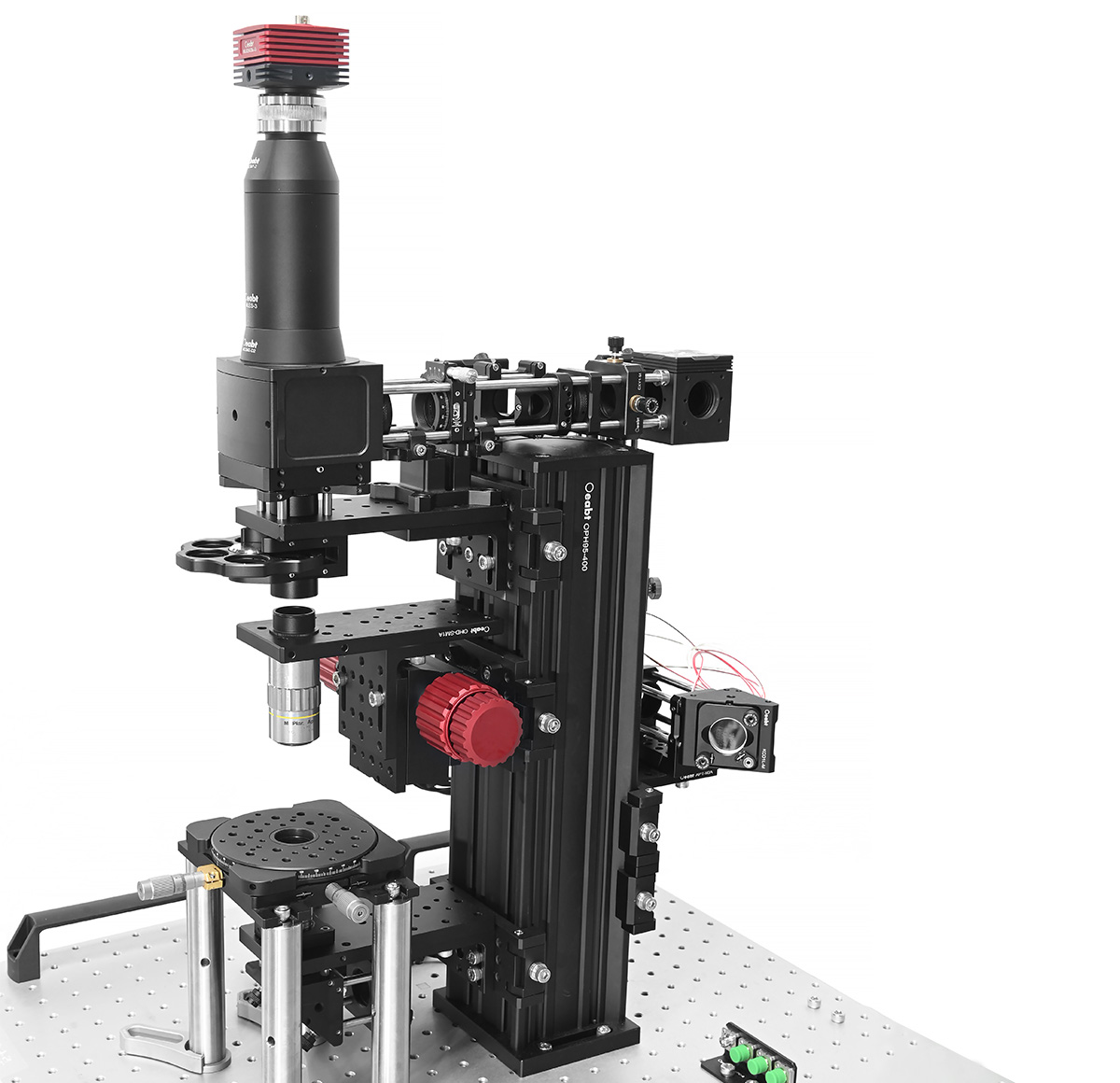

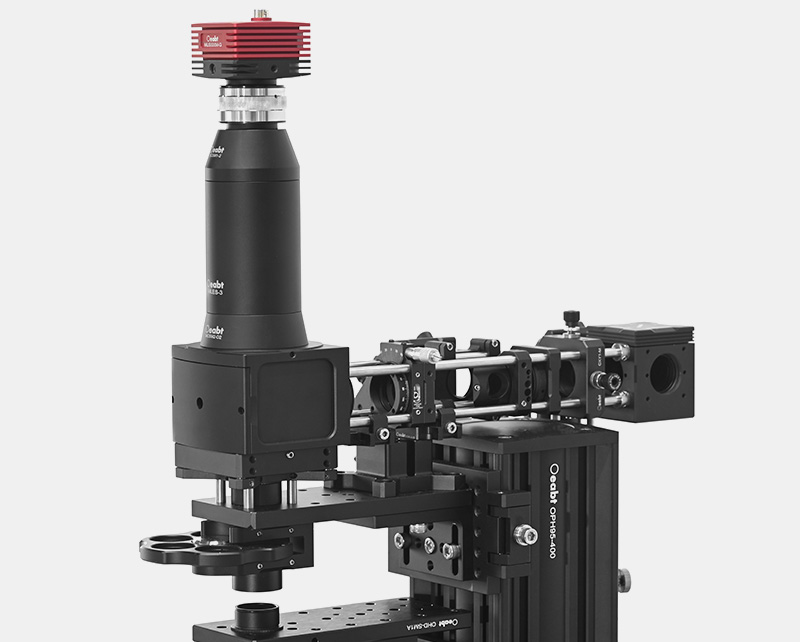

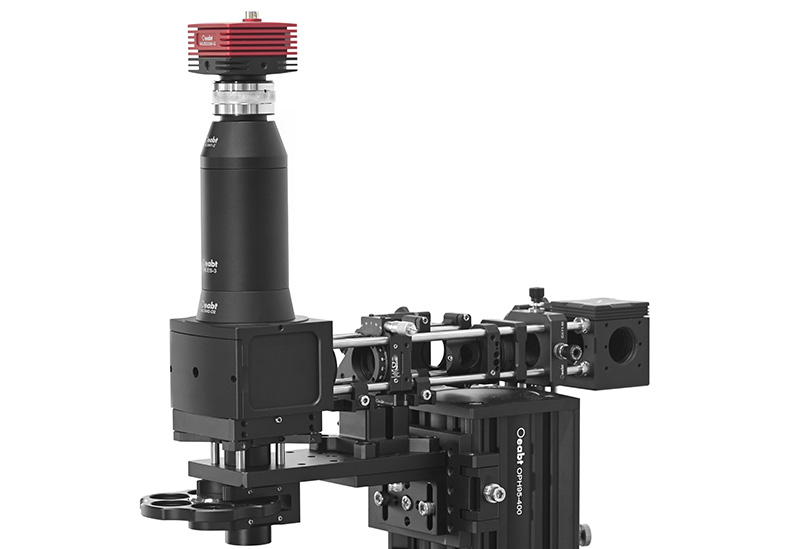

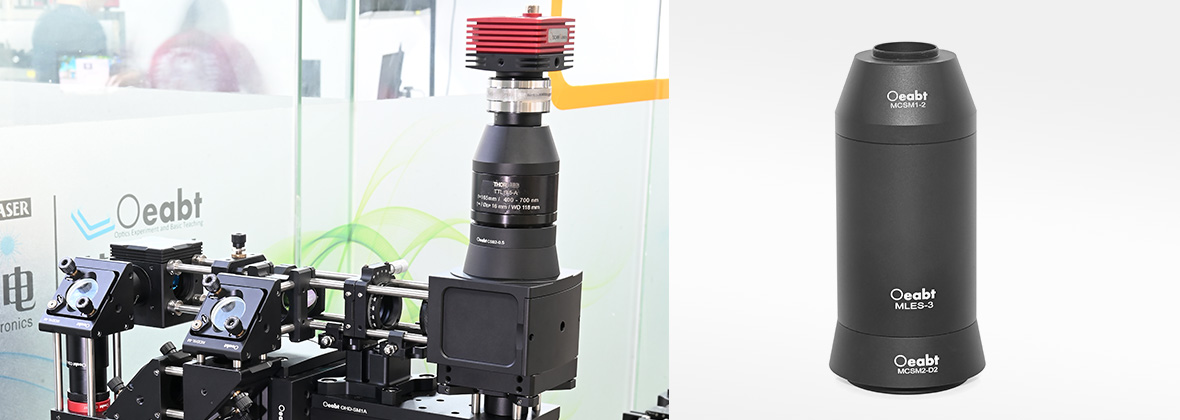

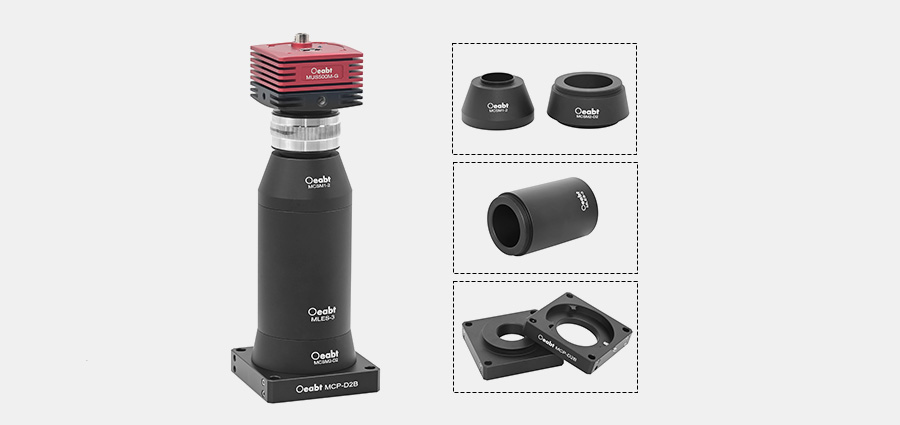

MCSM系列的燕尾转接件使得显微镜平台与SM1、SM2、30mm和60mm笼式系统集成，实现光学端口与螺纹端口的接合，非常适合自定义的显微成像搭建。诸如宽场观测、落射式照明、透射式照明和聚光镜安装机械件。
|

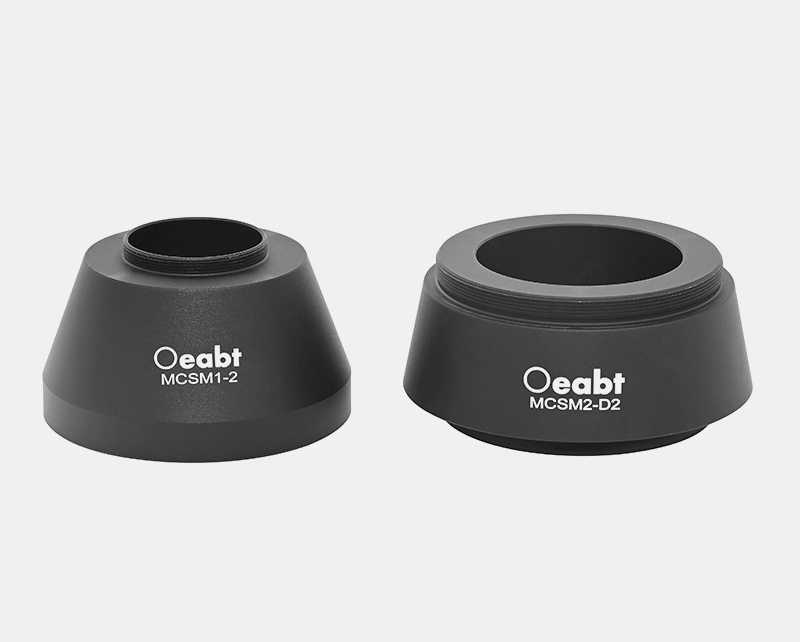

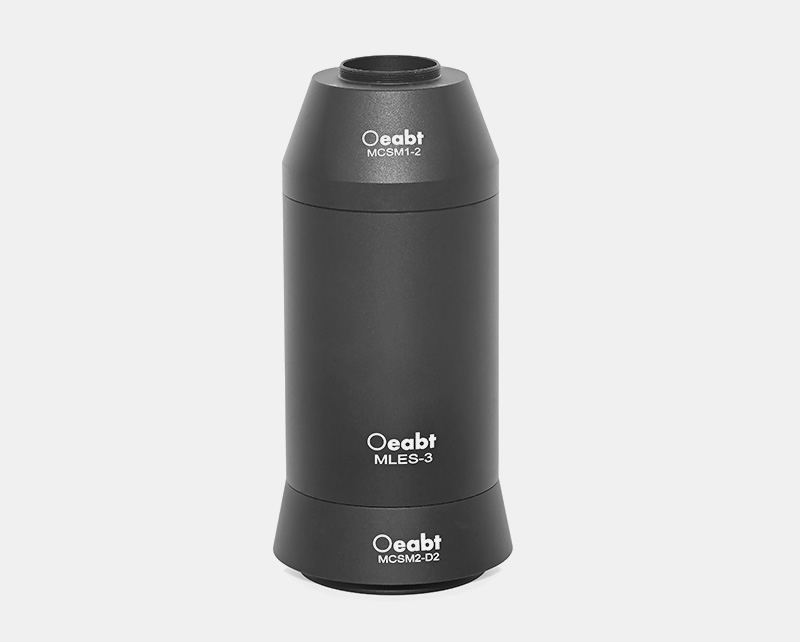

显微端口燕尾转接件 |
||
| 型号 |
MCSM1-2 |
MCSM2-D2 |
| 锥形规格 |
D56.0-d39.9-h22.1 |
D63.5-d55.9-h19.5 |
| 燕尾类型 | 无 |
Ø2英寸，α=60° |
| 螺纹类型 |
一端SM1（1.035”-40）外螺纹，另一端SM2（2.035”-40）内螺纹 |
SM2（2.035”-40）外螺纹 |
| 重量 |
51.7g |
112.4g |
| 材质 |
7075铝合金 |
|
|

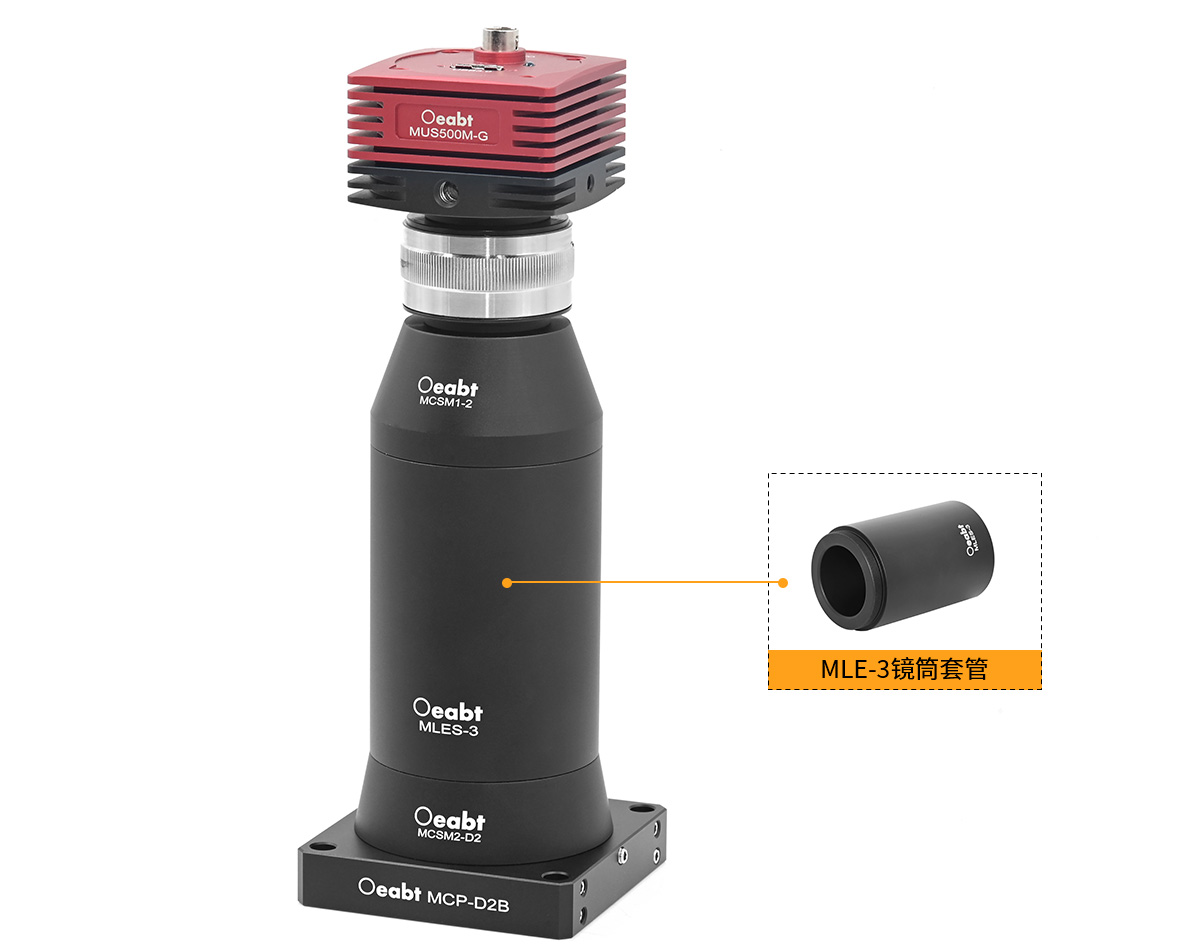

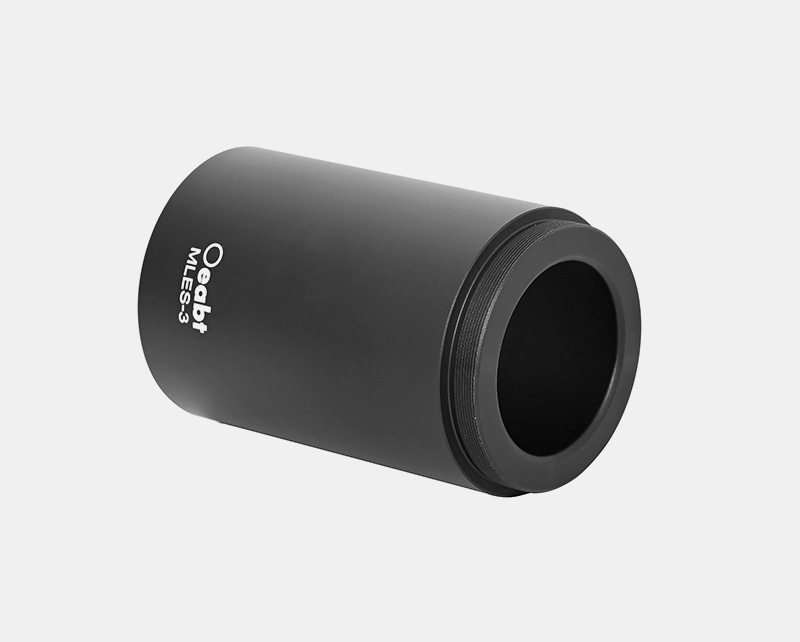

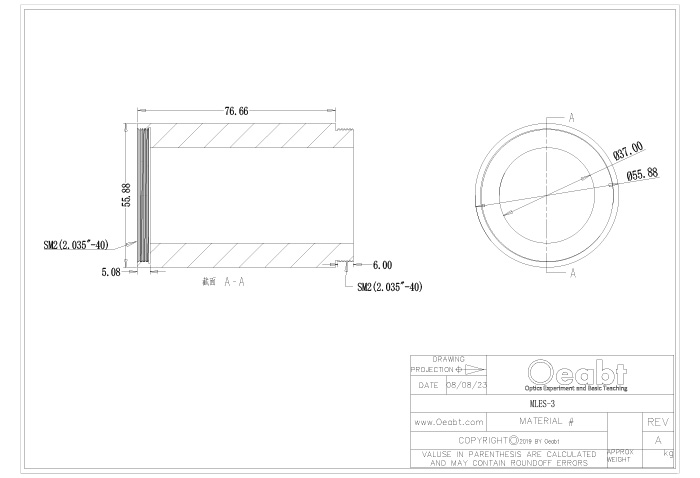

显微镜镜筒套管 |
|
| 型号 |
MLES-3 |
| 管身规格 |
Ø55.9*77mm |
| 螺纹类型 |
SM2（2.035”-40）内外螺纹 |
| 重量 |
291.4g |
| 材质 |
7075铝合金 |
|
转接管镜 |
||
|
型号 |
TTF180 |
TTF200 |
|
外壳尺寸 |
Ø39.3*16.6mm |
|
|
设计波长 |
400-700nm |
|
|
螺纹类型 |
M38*0.5外螺纹、SM1外螺纹 |
|
|
焦点距离 |
180mm±1% |
200mm±1% |
|
工作距离 |
180.197mm |
197.5mm |
|
显微延长套管 |
|
|
型号 |
MLES40-D2 |
|
管身规格 |
Ø71.0*50.7mm |
|
端口螺纹 |
SM2（2.035”-40），螺纹深度28mm； |
|
端口燕尾 |
【公头】Ø2英寸，α=60° |
|
重量 |
90.0g |
|
材质 |
7075铝合金 |
MLES40-D2 工程图下载
