• 高性能、高精度的电控两轴载物台，应用于自动化、高分辨率和精确重复定位的场景；
• 行程范围：80mm（X轴）*80mm（Y轴）；
• 重复精度±5μm，轴向误差0.02mm，最小分辨率≤2μm；
• 宽速度范围：速度可在1.625mm/s~13mm/s 之间调节，兼顾精确定位与快速移动需求；
• 高细分微步驱动，大程度降低了步进电机的振动和噪声，使运动更平滑；

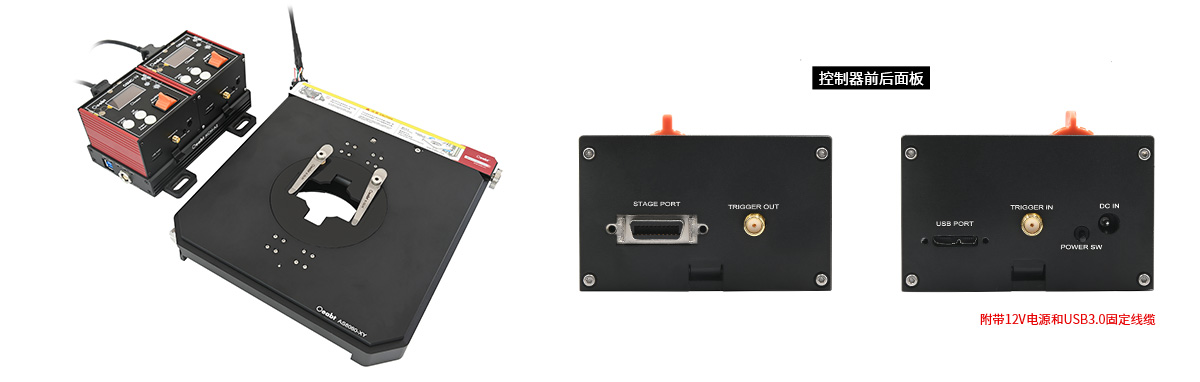

• 推荐与 O'motion 四轴运动控制器或OSMC-1U单轴控制器*2，配套使用；；

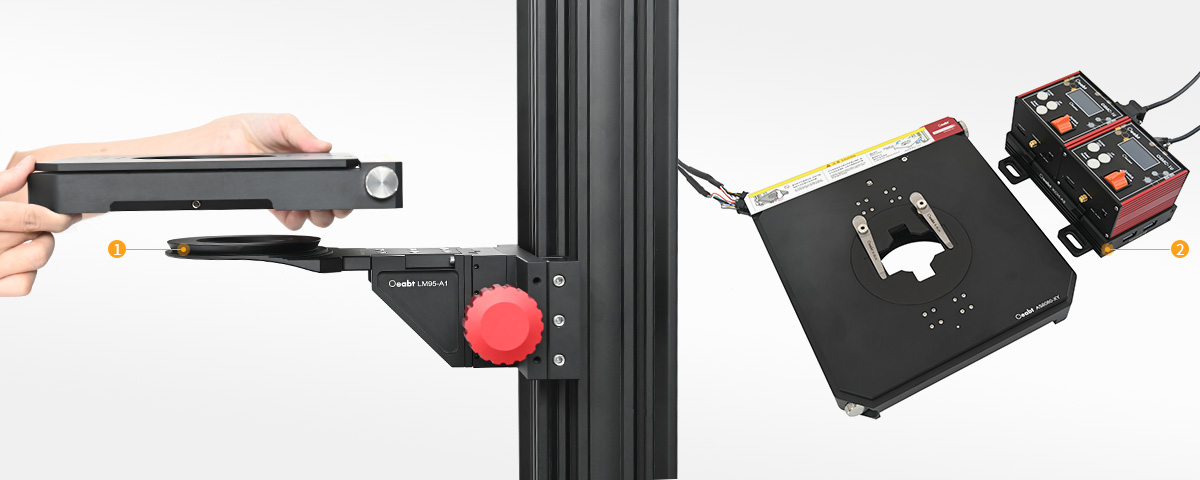

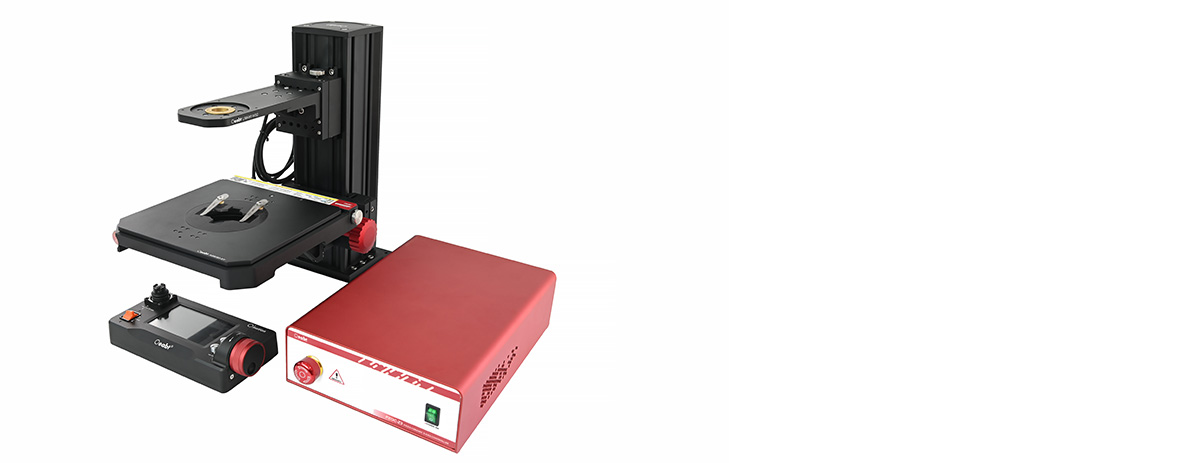

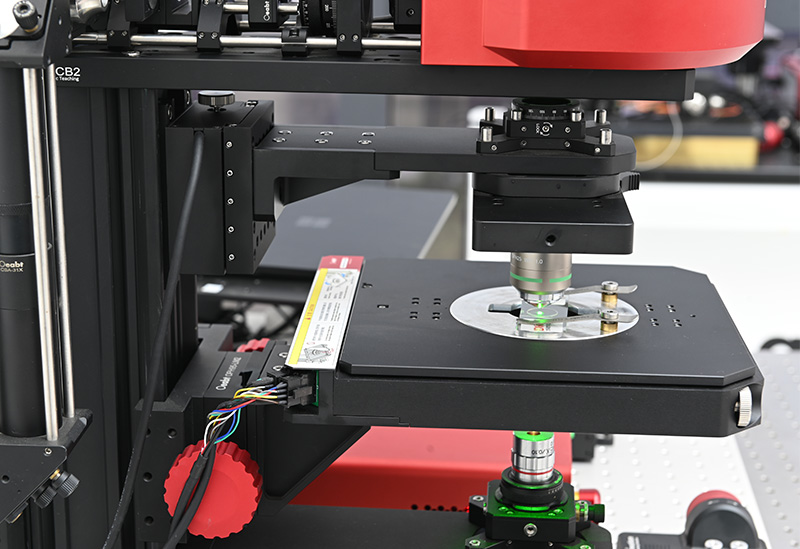

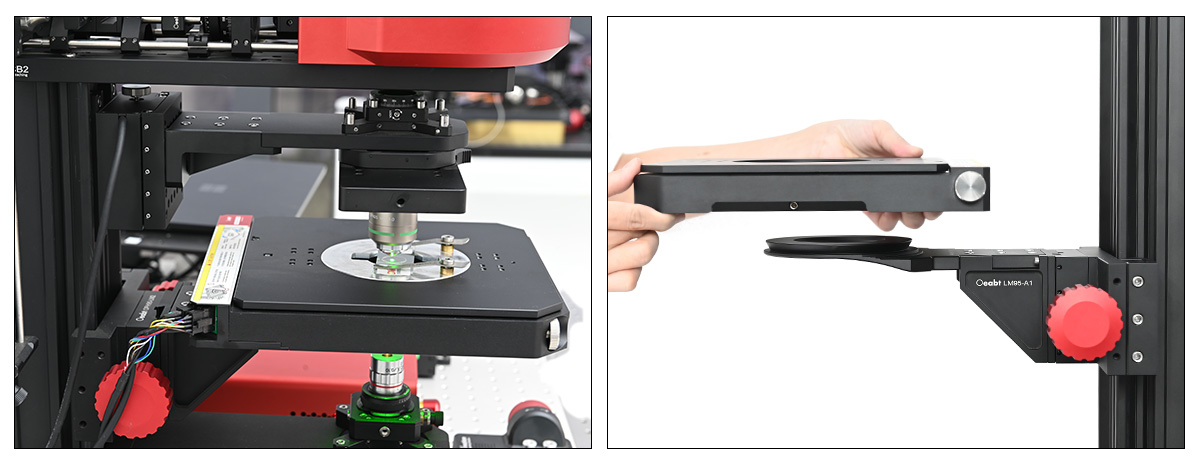

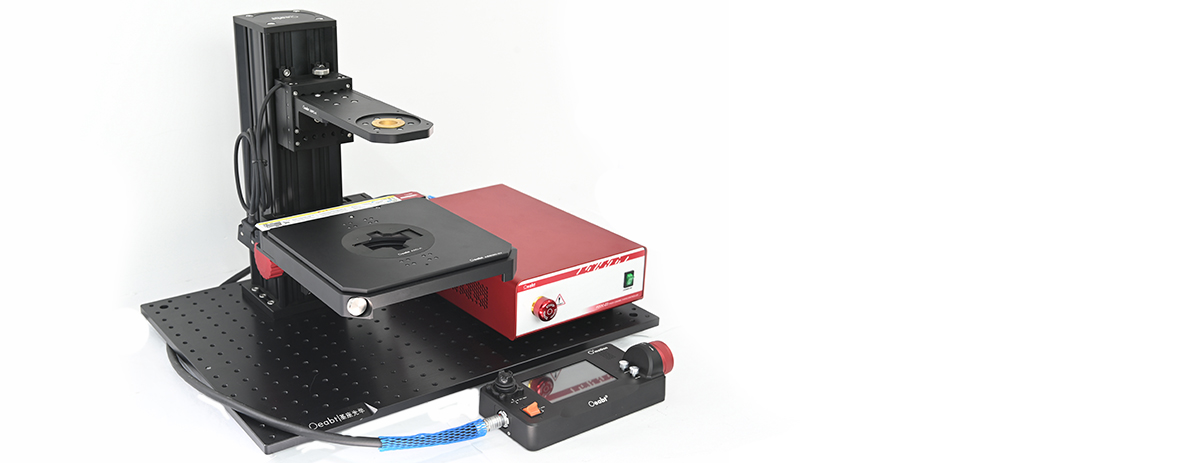

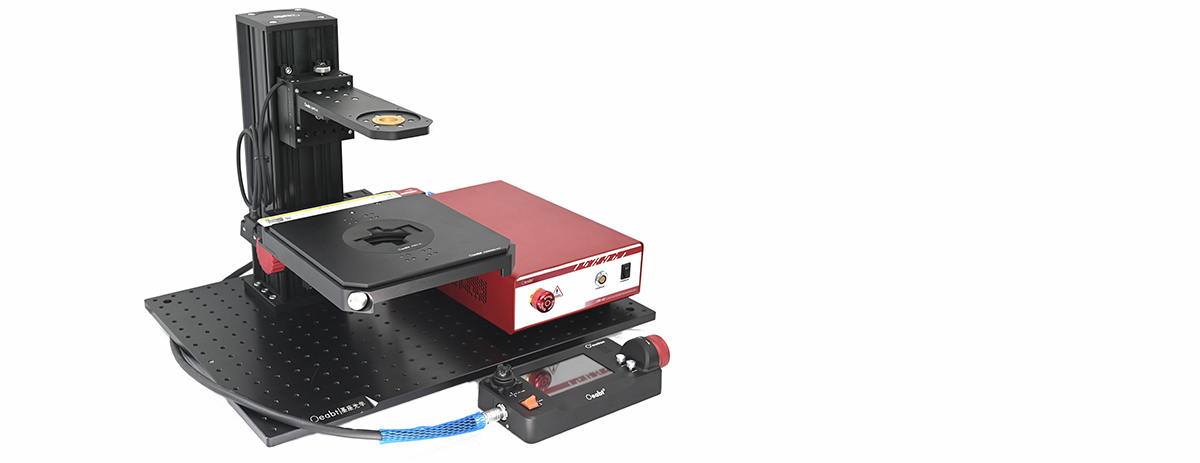

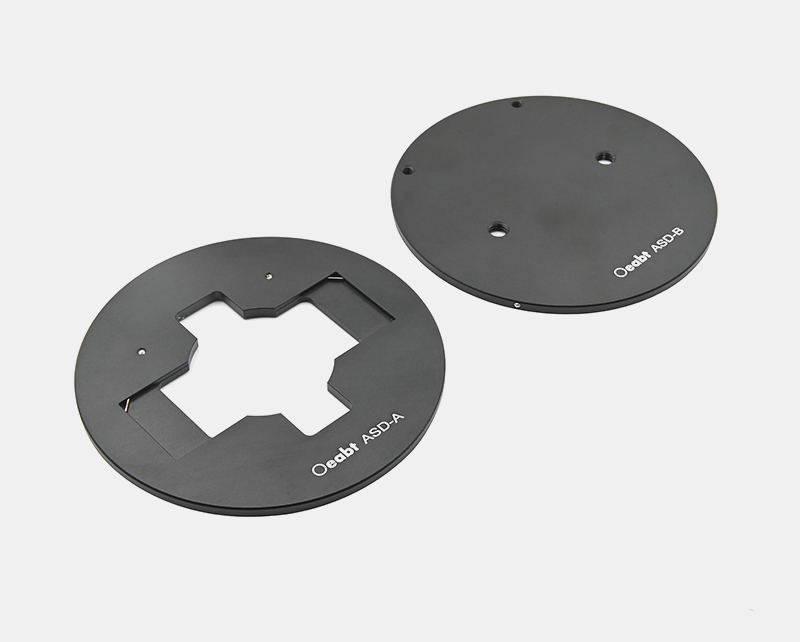

• 兼容Oeabt显微产品系列，自定义集成到显微镜系统；

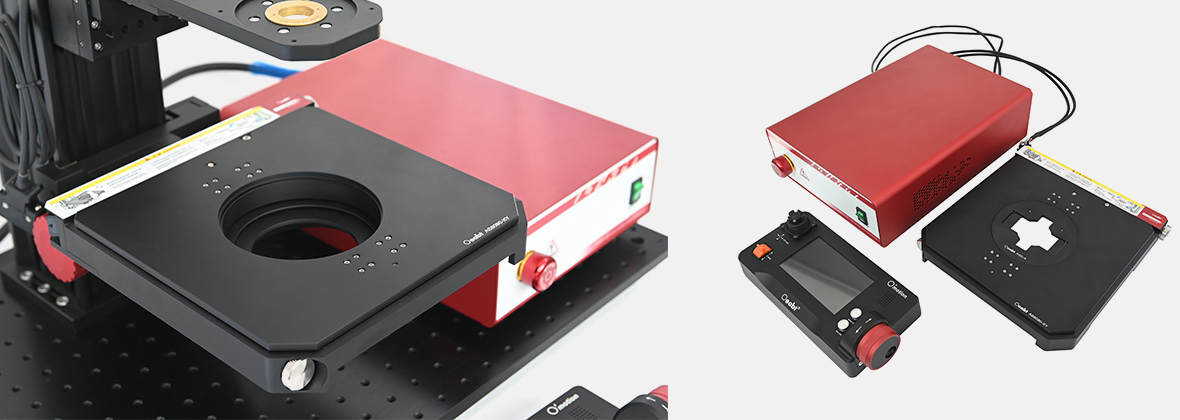

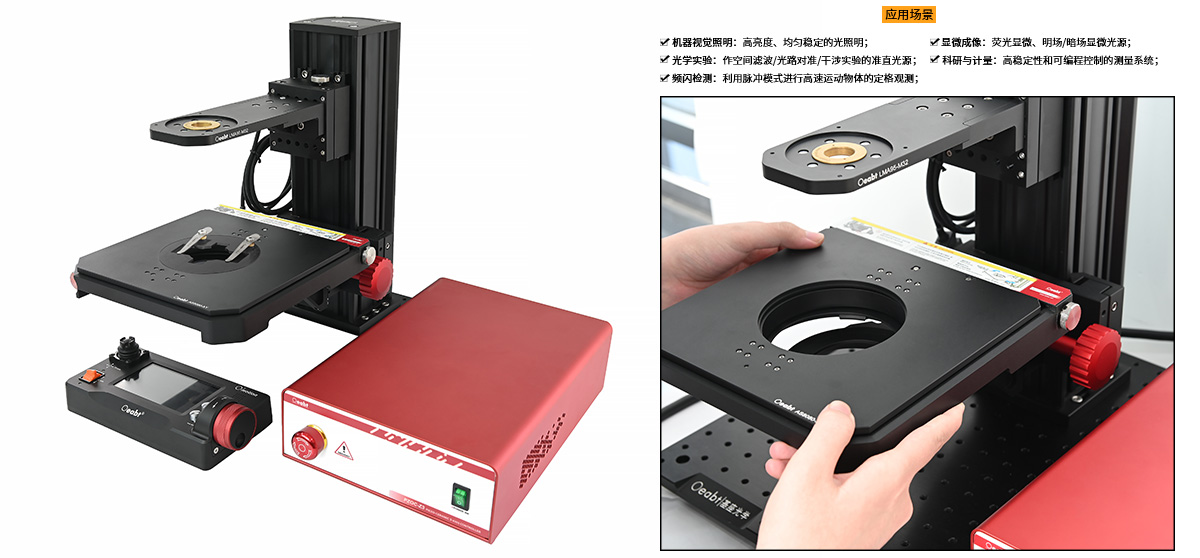

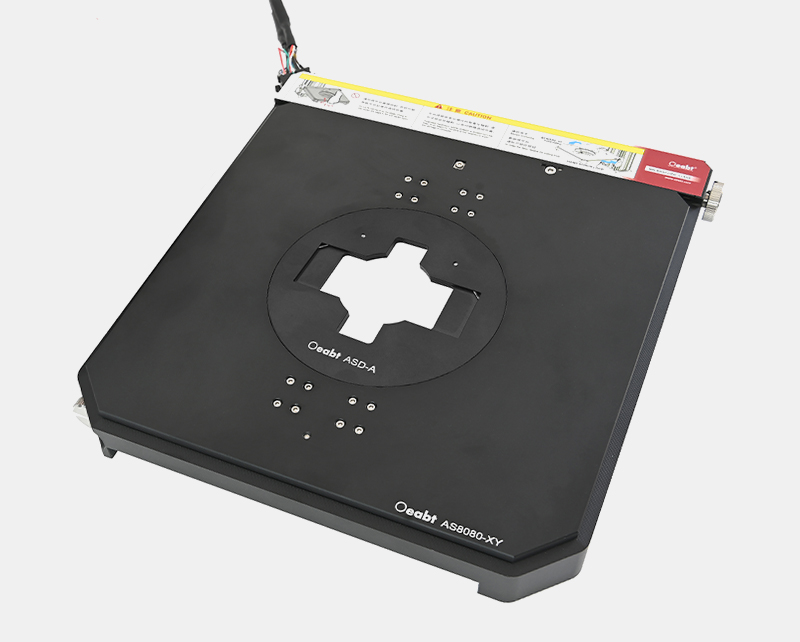

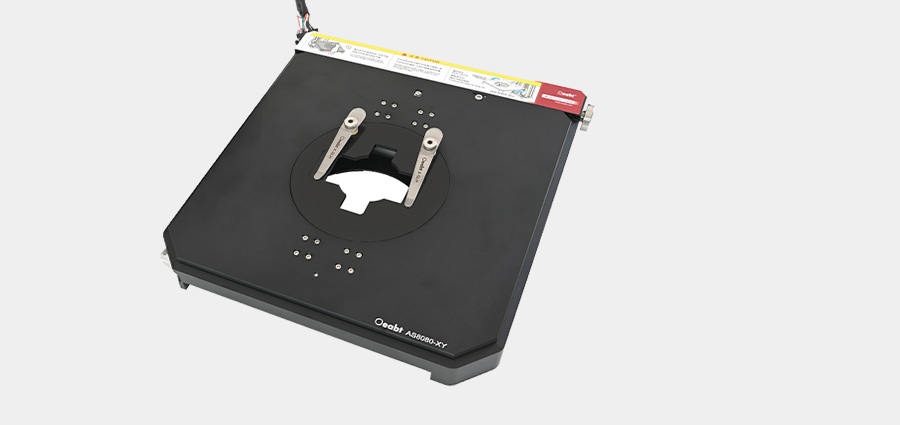

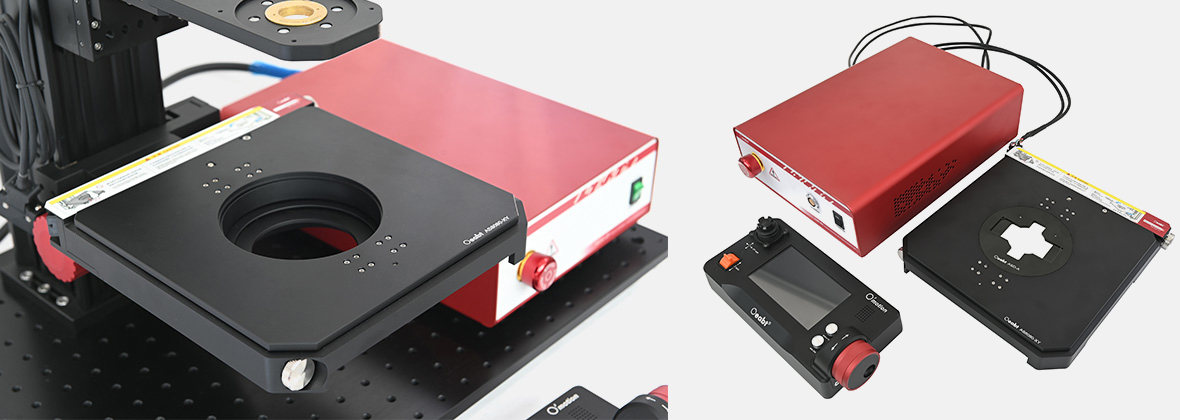

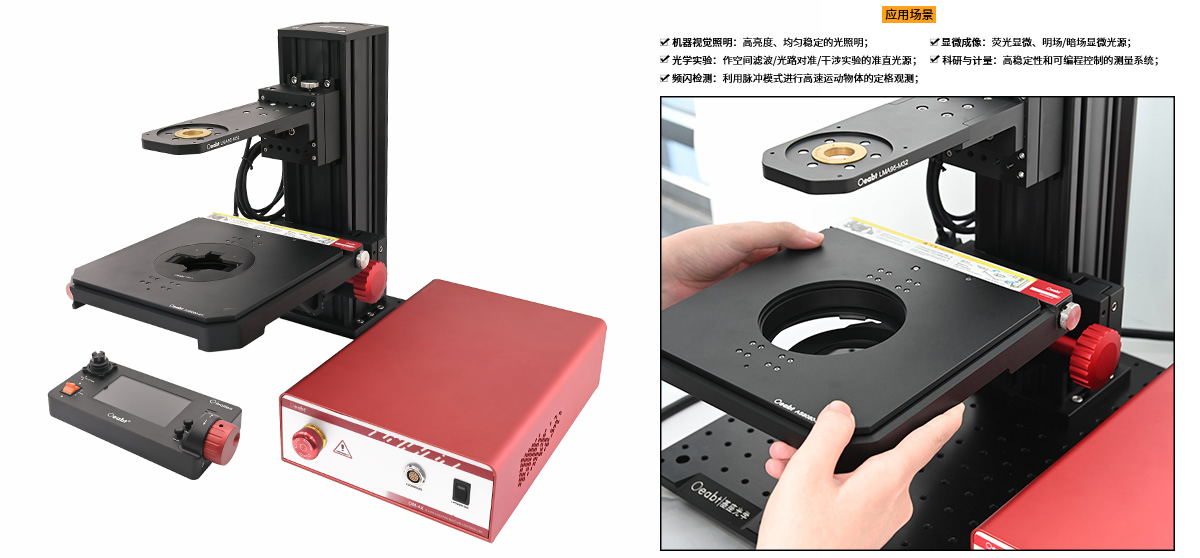

自动化、高精度定位的四寸两轴载物台提供80*80mm的XY行程，适用于显微成像、工业检测、精密加工等场景。
|

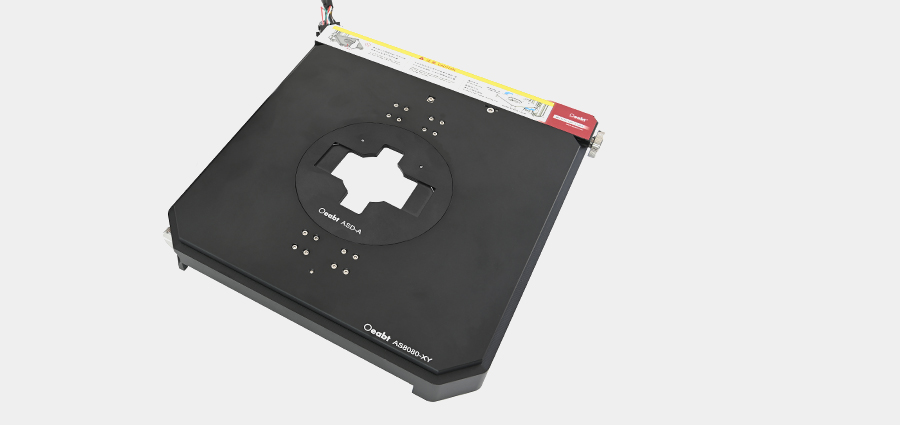

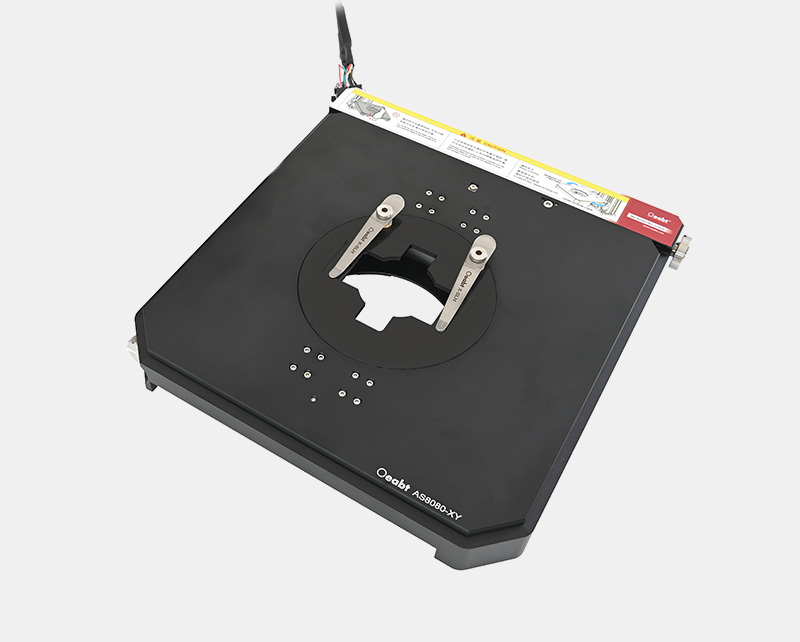

型号 |
AS8080-XY |
|
规格 |

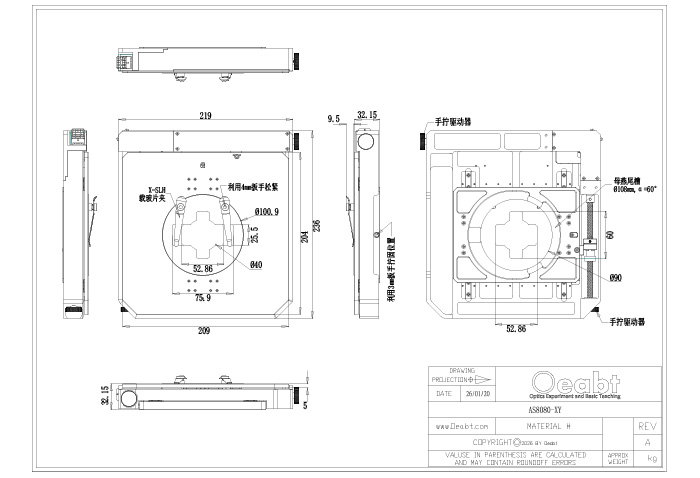

219*204*32.2mm |
|
总行程 |
80mm（X轴）*80mm（Y轴） |
|
最大负载 |
3.2kg |
|
台面尺寸 |
209*204mm |
|
中心孔径 |
Ø90mm |
|
燕尾类型 |
【母燕尾槽】Ø108mm，α=60° |
|
丝杠类型 |
Ø8mm快速螺纹丝杆，导程12mm |
|
导轨形式 |
双直线导轨 |
|
最高速度 |
13mm/s |
|
最低速度 |
1.625mm/s |
|
手轮最小分辨率 |
≤2μm |
|
重复精度 |
±5μm |
|
轴向误差 |
0.02mm |
|
反向误差 |
0.01mm（步进减速机齿轮间隙） |
|
电机类型 |
20BYG减速步进电机（减速比5.1:1） |
|
微步分辨率 |
每转 51200 微步（对应 1.8° 步距角电机） |
|
传感器类型 |
槽型光电传感器（NPN常开，高电平有效） |
|
工作电压 |
DC 12V |
|
工作电流 |
2A |
|
推荐驱动器/控制器 |
O’motion 四轴运动控制系统（OM-4X控制驱动器和OM-4CP操作手柄）、OSMC-1U单轴步进控制器*2 |
|

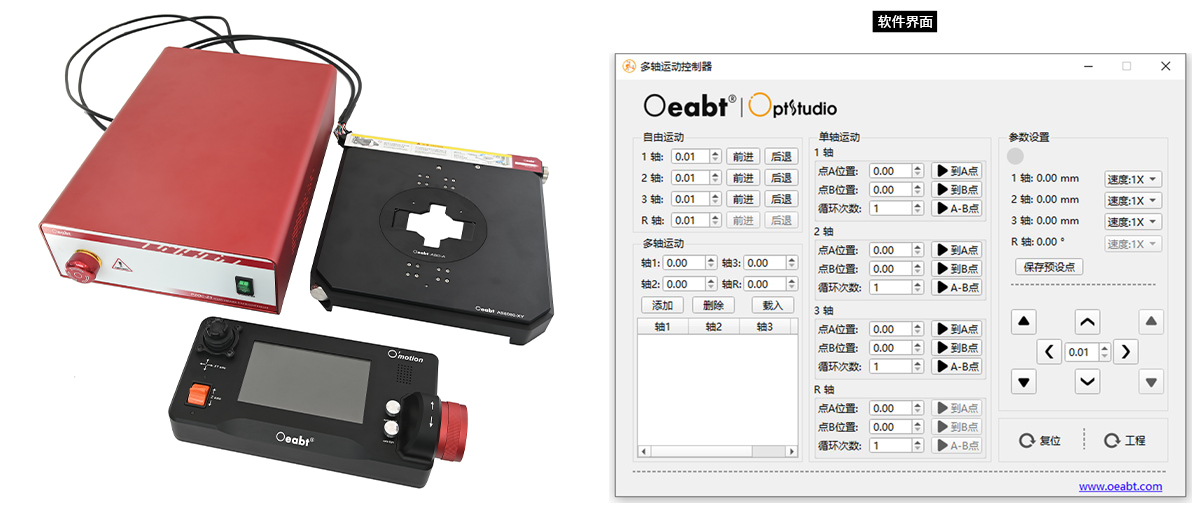

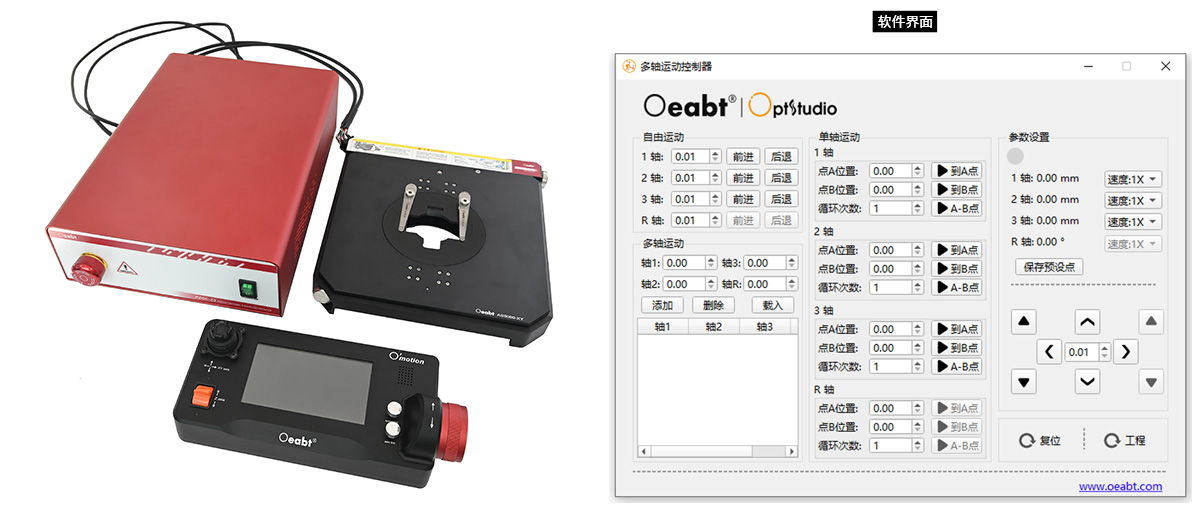

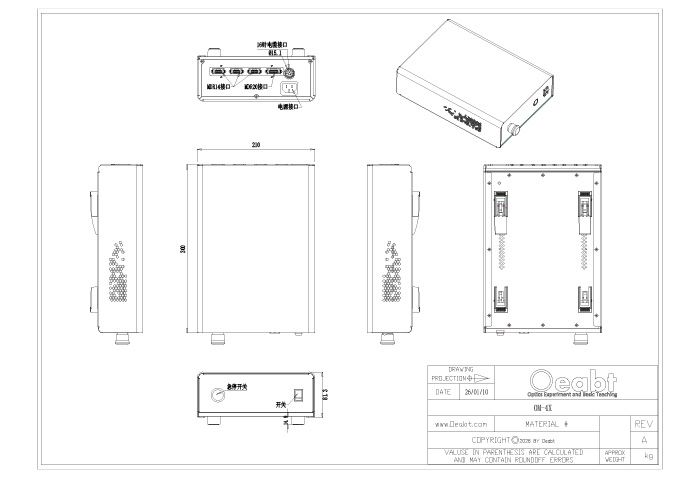

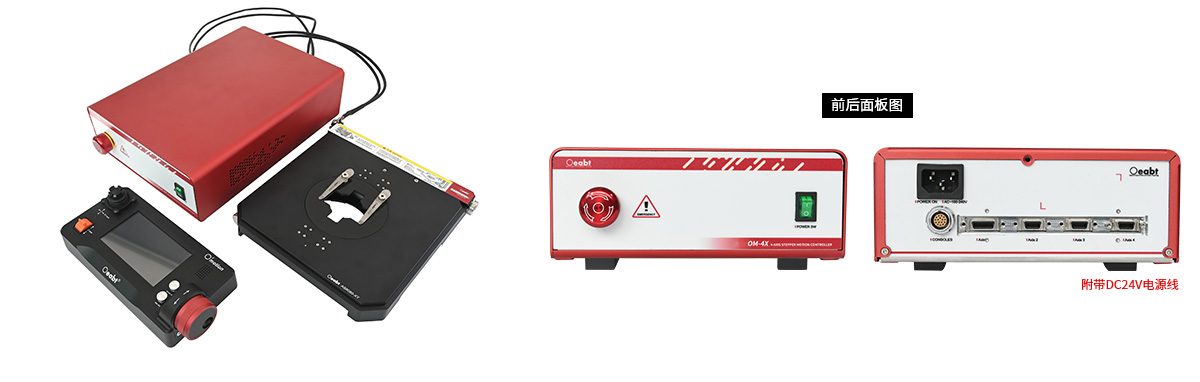

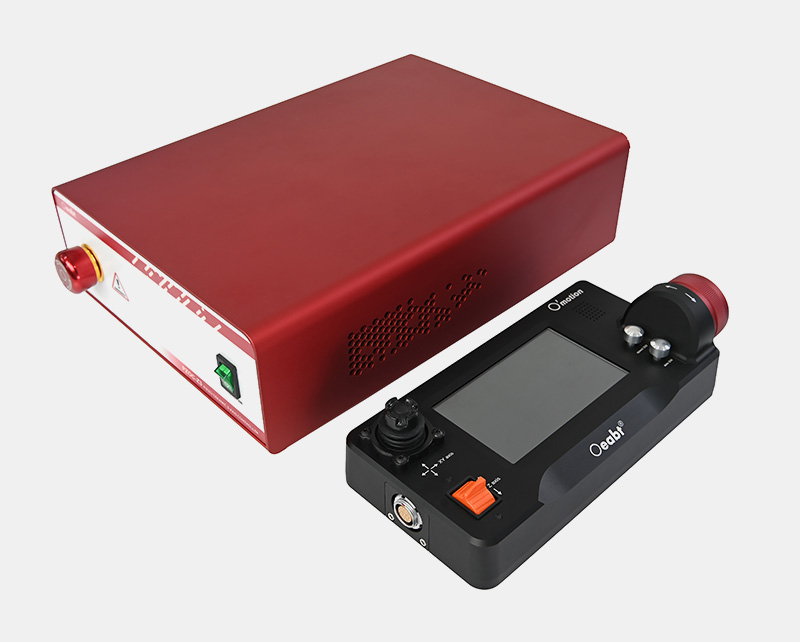

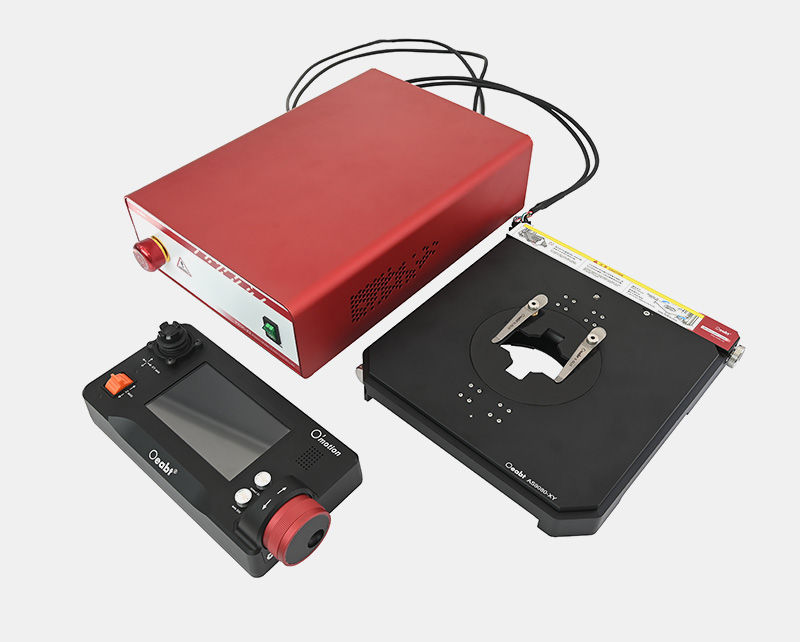

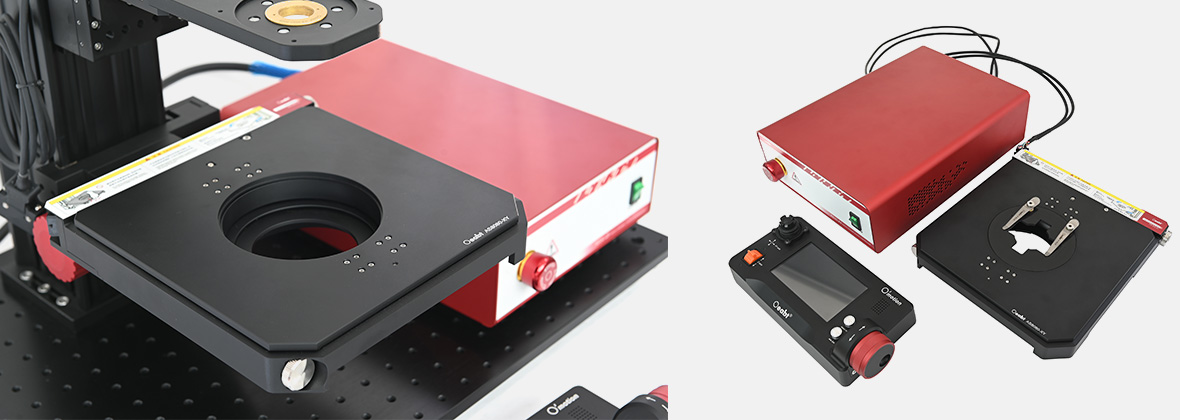

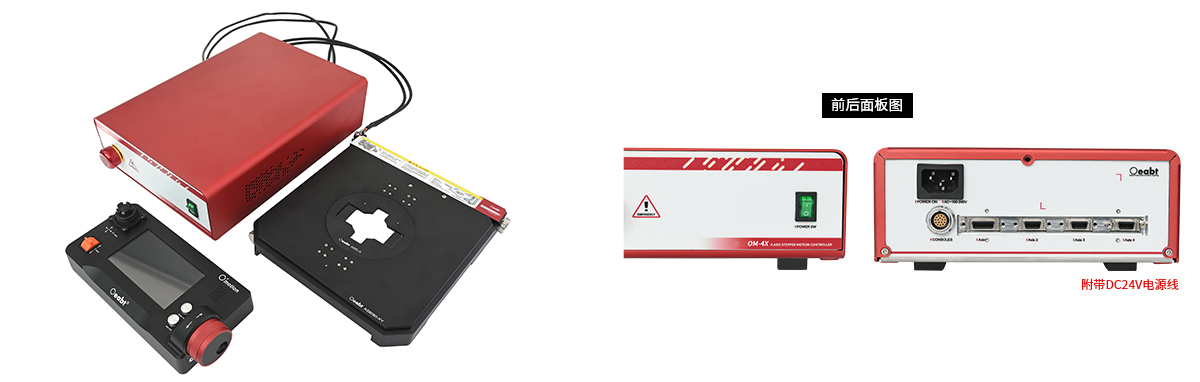

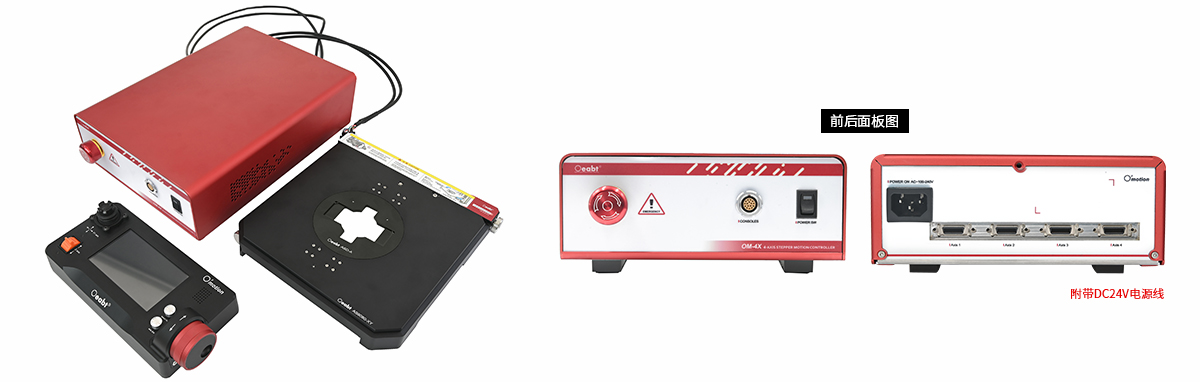

O’motion四轴（3+R）运动控制系统 |
|
|
输入电压 |
AC 110V-240V |
|
输出电压 |
DC 24V/5V |
|
输出电流 |
DC 24V@6A、DC 5V@2A |
|
额定功率 |
154W Max |
|
急停开关 |
有 |
|
可控轴数 |
4轴，闭环控制1轴 |
|
编码器支持 |
50-4096Line，4MHz Max |
|
电机微步分辨率 |
1/16-256 |
|
触摸屏类型 |
电容，分辨率800*480 |
|
手动控制方式 |
屏幕按键/四向霍尔摇杆/双向霍尔摇杆/电子手轮（25ppR可变倍率） |
|
自动控制方式 |
支持自动点位运动、插补运动 |
|

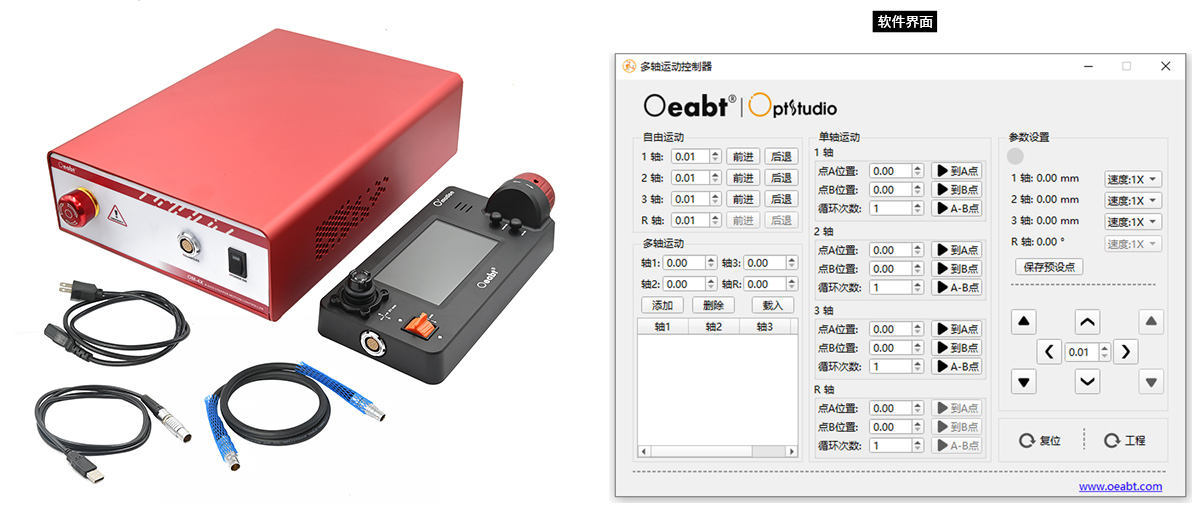

PC程序控制 |
非必须（提供windows版本） |
|
控制协议 |
O’motion 增强型v1.1 |
|
协议类型 |
ASCII 指令型 |
|
支持系统 |
windows7-11/Linux/Macos/Android/其他 |
|
防护等级 |
IP44 |
|
体积 |
300.0*210.0*81.3mm |
|

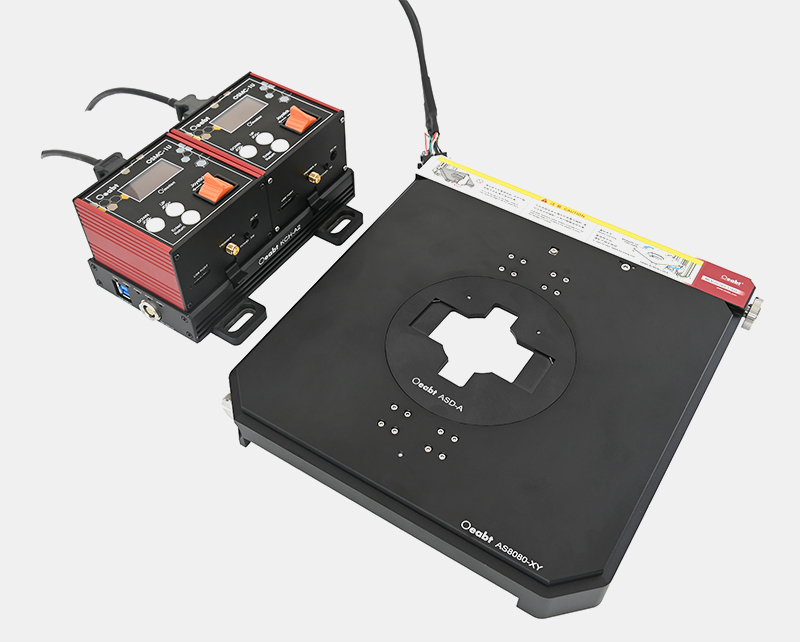

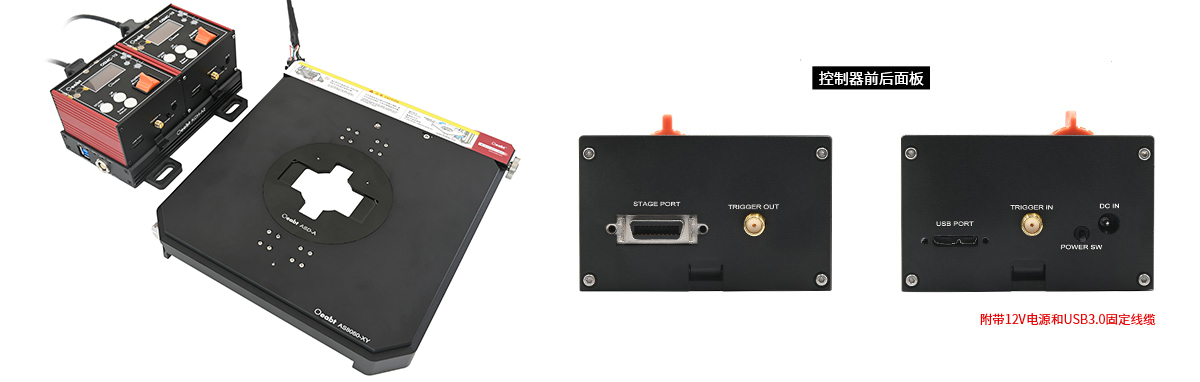

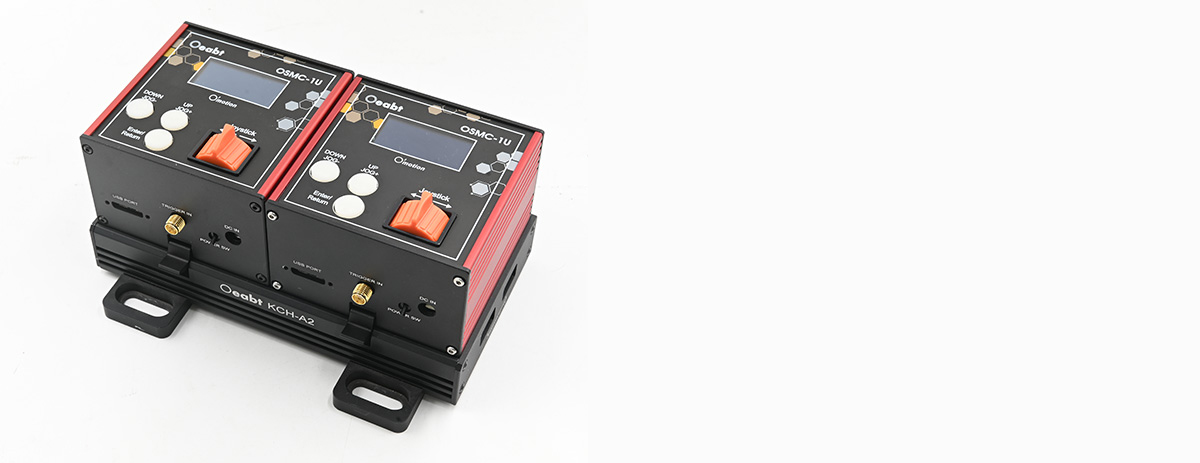

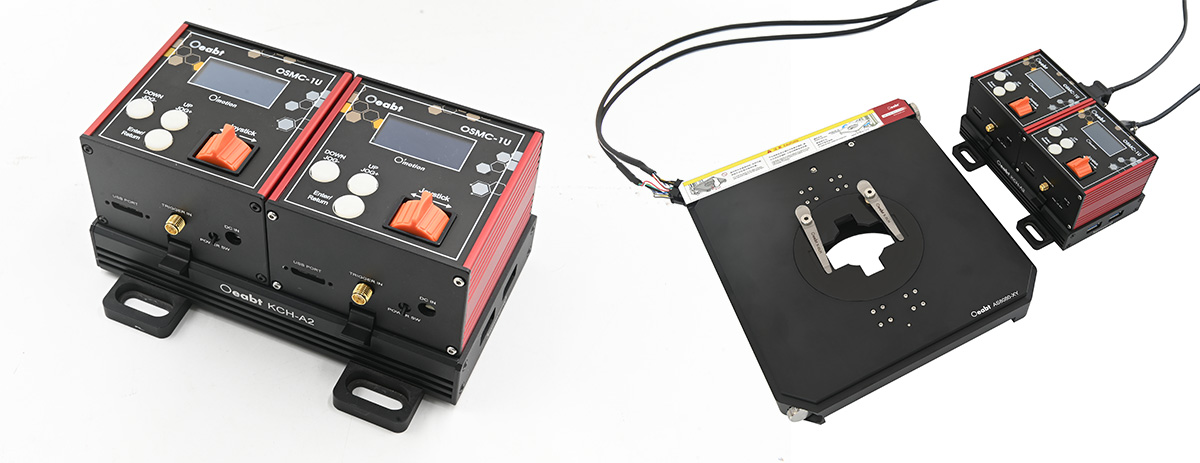

OSMC-1U单轴步进控制器 |
|
|
型号 |
OSMC-1U |
|
驱动电压 |
DC 12V-24V |
|
驱动电流 |
2A Max |
|
驱动类型 |
16 bit PWM控制 |
|
控制算法 |
PID |
|
高分辨率步进 |
每转 51200 微步（对应 1.8° 步距角电机） |
|
细分倍数 |
16X-256X（软件调整） |
|
编码器反馈带宽 |
500 Hz |
|
位置计数器 |
32 bit |
|
操作模式 |
位置、速度、动作循环 |
|
加减速曲线 |
S 形 |
|
外触发控制 |
频率识别（PWM信号） |
|
通信接口 |
USB 串口 |
|
通信协议 |
开放ASCII指令 |
|
支持系统 |
Windows / Linux / MacOS / Android |
|
电机连接器 |
D-sub 26（开环控制为 MDR20 型） |
|
限位开关输入 |
正限位，0点限位 |
|
编码器电源 |
DC 5V输出 |
|
面板控件 |
霍尔无极调速操纵杆、1.54 英寸 OLED（中文菜单） |
|
断电记忆 |
有，保持原位 |
|
外壳尺寸 |
76.0*74.2*47.0mm |
|
重量 |
183.5g |
|
注*：通过脉宽识别时，需专用复杂信号发生器生成先导脉冲宽度不同的信号来判断运动方向，根据脉冲频率调整运动速度；而采用频率识别时，仅通过频率高低来判断运动方向，速度则服从用户的全局速度设定（1-8x），因此对用户信号要求简单，具备调频特性即可。 |
|
OSMC-1U 工程图下载
