产品说明

30mm笼式系统的光轴呈45°安装;

兼容安装厚度≥3mm,Ø1英寸的光学元件

挠性设计提供±1°的俯仰和偏转调节;

分束镜最大通光孔径:∅16.66mm;

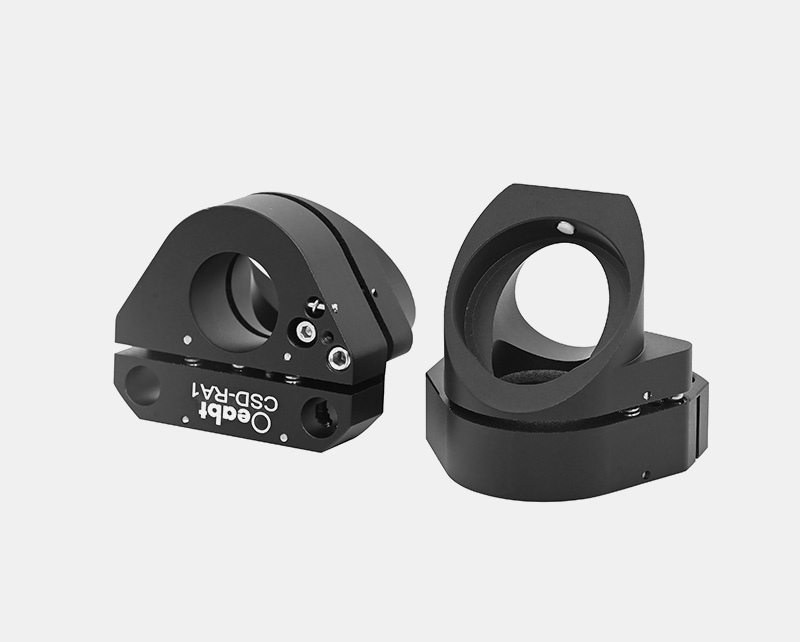

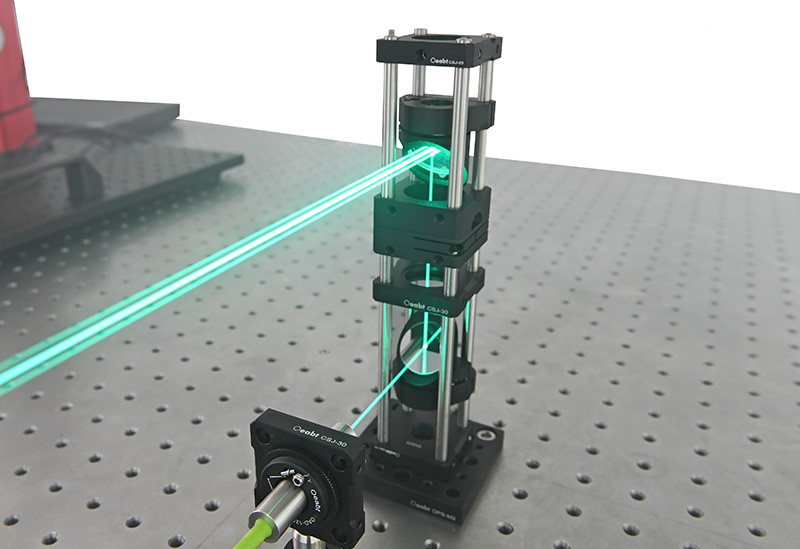

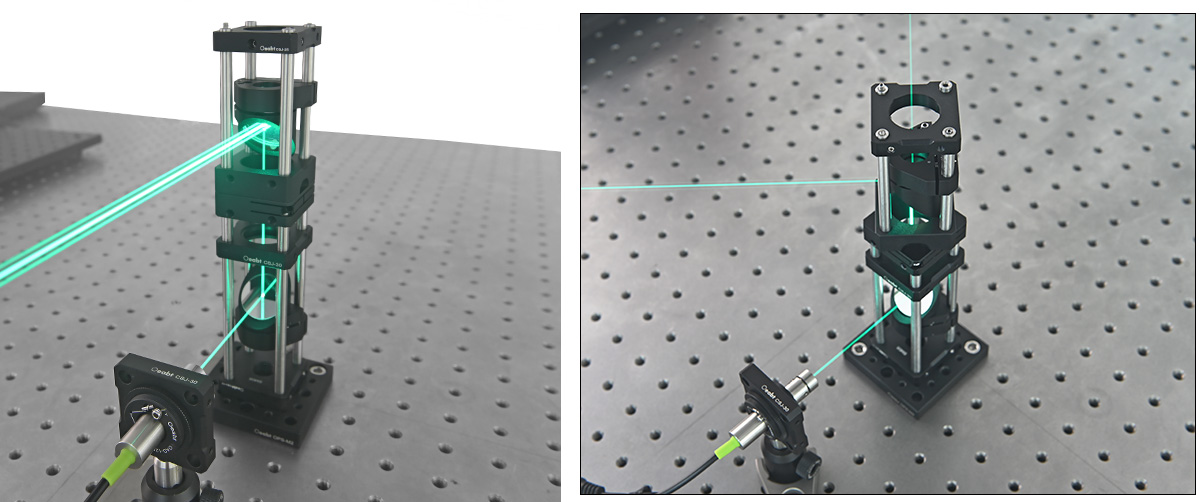

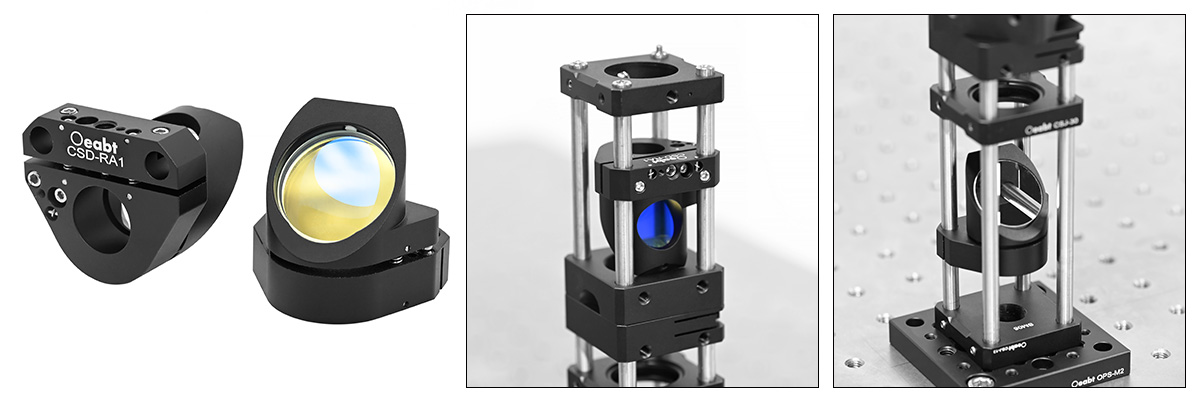

CSD-RA1直角挠性调整架可以跟笼式系统光轴呈45°安装Ø1英寸光学元件,并且开有分束通光孔,非常适合安装返半透分束镜和光束取样镜等透射光学元件。

型号 CSD-RA1
规格 40.6*39.7*34.6mm
安装孔径 兼容厚度≥3mm,Ø1英寸光学元件
调节范围 俯仰±1°,偏转±1°
通孔间距 Ø6.02mm,间距30*30mm
重量 36.3g
材质 7075铝合金

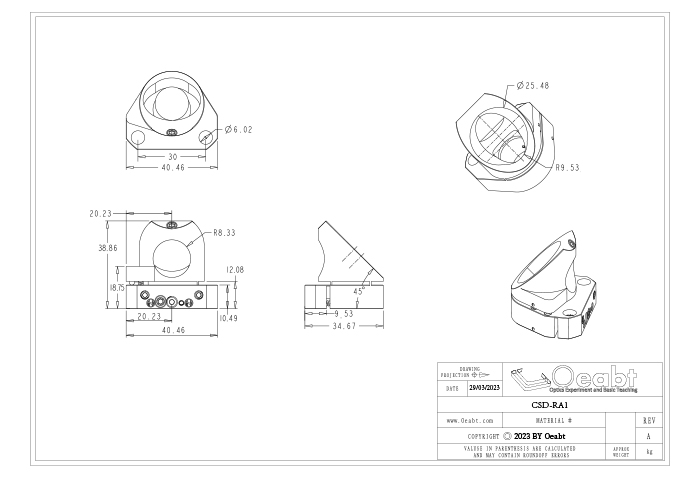

示意图
通用参数

(1)CSD-RA1直角挠性调整架可以跟笼式系统光轴呈45°安装Ø1英寸光学元件,并且开有分束通光孔,非常适合安装返半透分束镜和光束取样镜等透射光学元件。

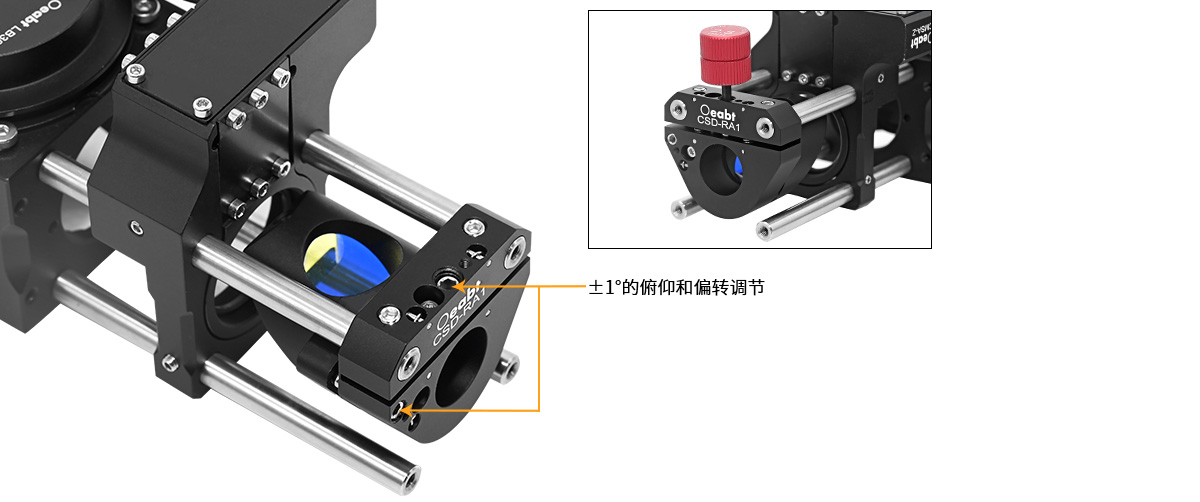

(2)调整架的挠性设计,可以提供±1°的俯仰和偏转调节,通过2mm、2.5mm扳手来引导、实现反射或透射光束的偏移调整。




(3)调整架利用尼龙顶丝固定安装座限位孔中的光学元件。安装光学元件的最小厚度为3mm,需安装厚度薄于3mm的光学元件需要光学垫圈

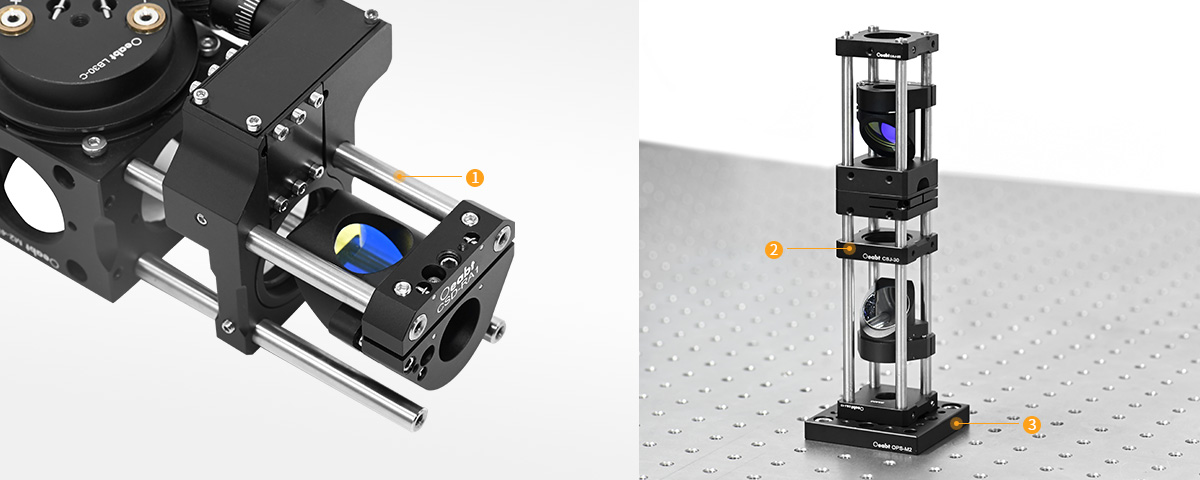

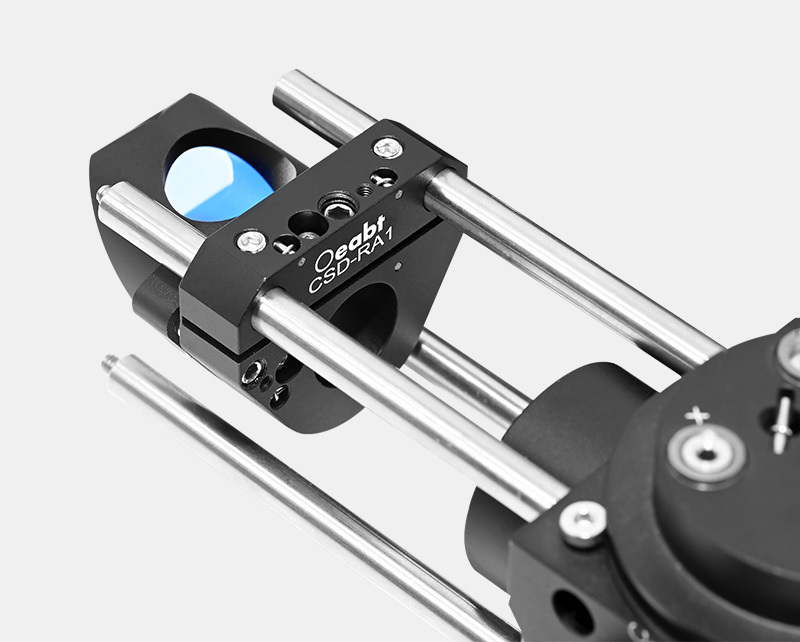

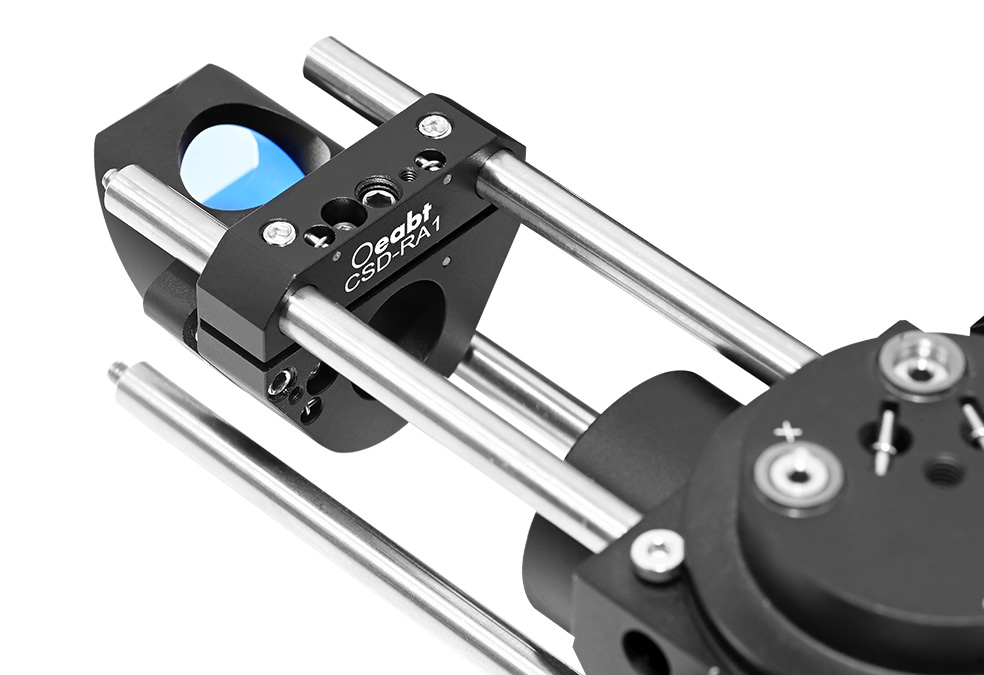

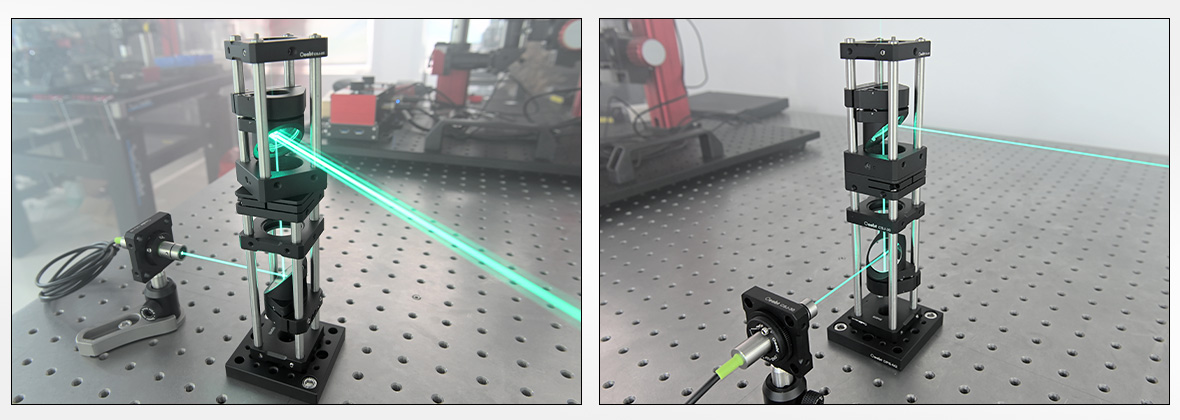

(4)该直角调整架的安装板开有Ø6mm的通孔,利用PCM-S系列笼杆以贯穿孔径的形式固定在30mm笼式系统上,拧紧侧面的紧定螺丝可固定在笼杆上的位置。

CSD-RA1 直角挠性调整架

30mm笼式系统的光轴呈45°安装;

兼容安装厚度≥3mm,Ø1英寸的光学元件

挠性设计提供±1°的俯仰和偏转调节;

分束镜最大通光孔径:∅16.66mm;

CSD-RA1直角挠性调整架可以跟笼式系统光轴呈45°安装Ø1英寸光学元件,并且开有分束通光孔,非常适合安装返半透分束镜和光束取样镜等透射光学元件。
