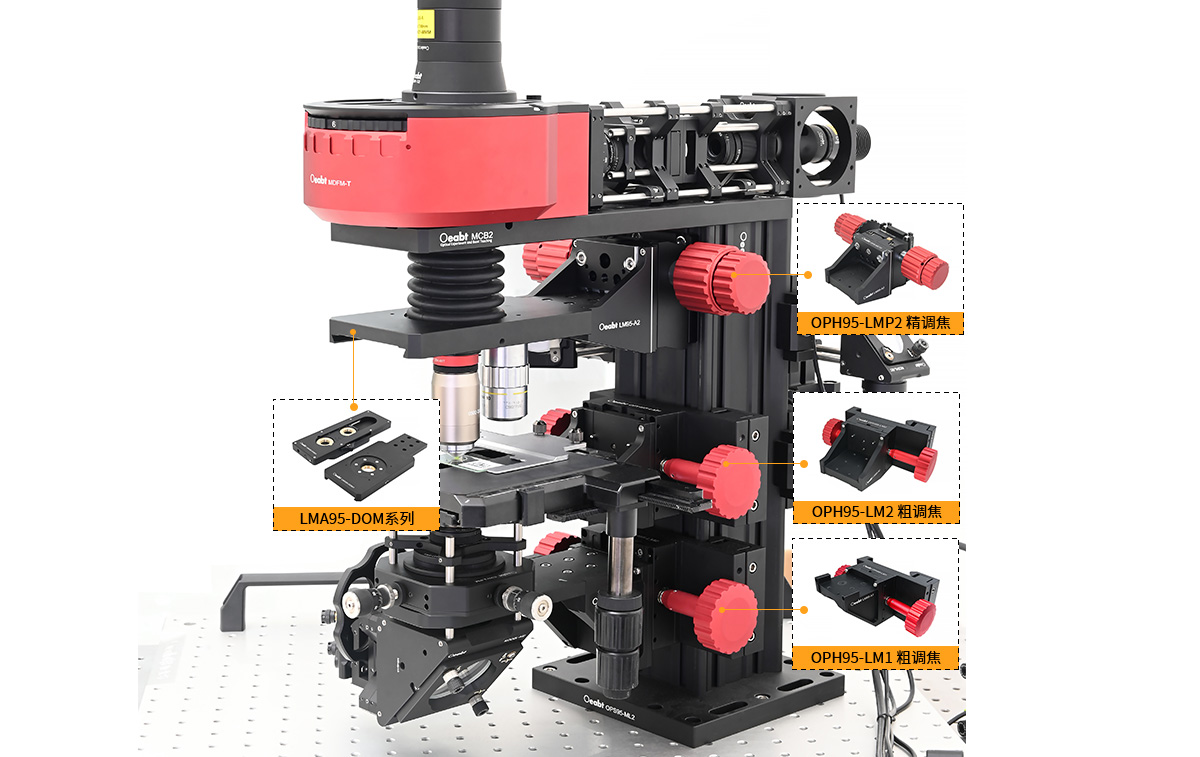

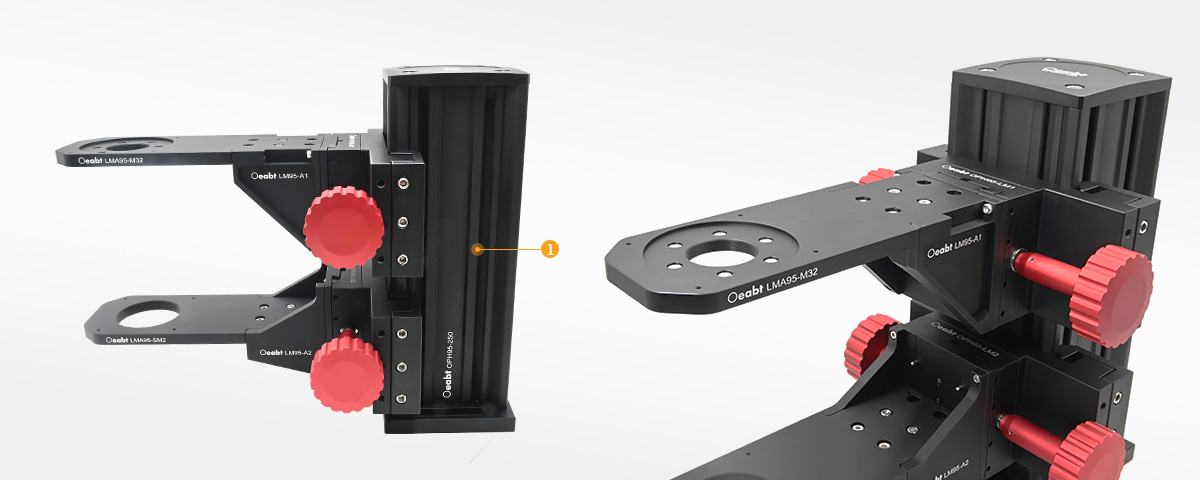

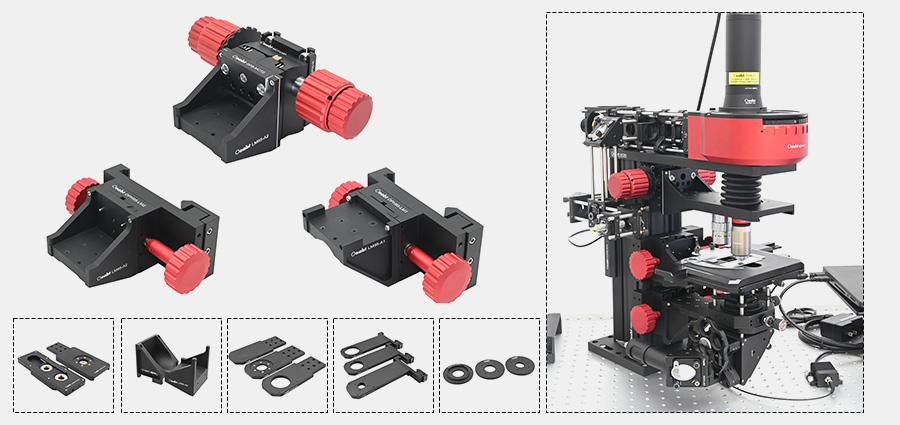

产品说明

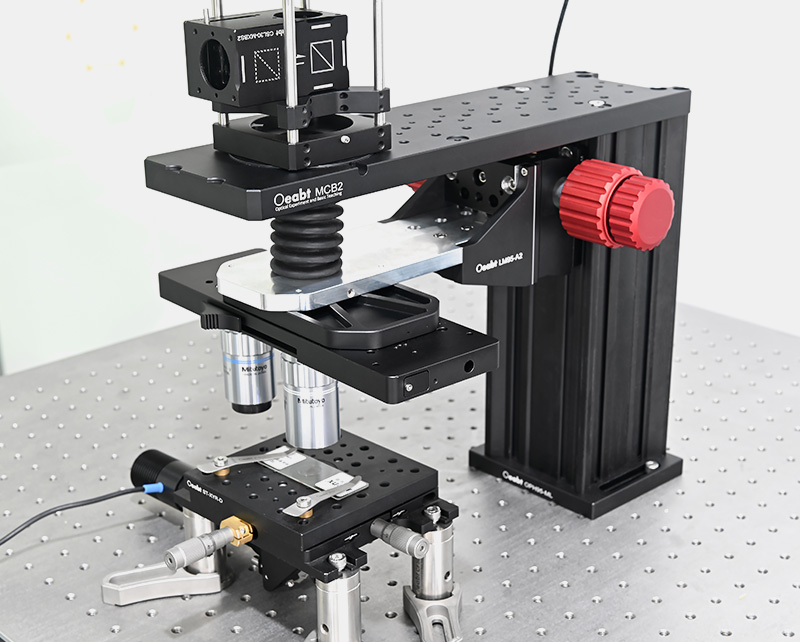

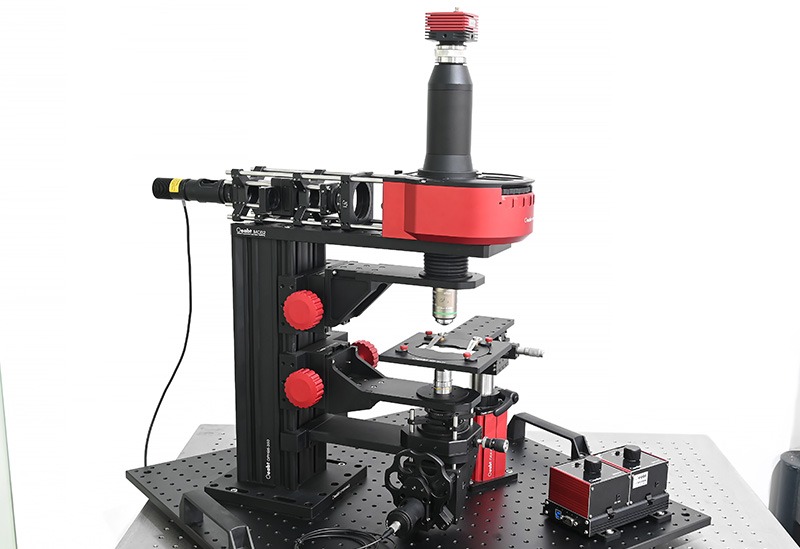

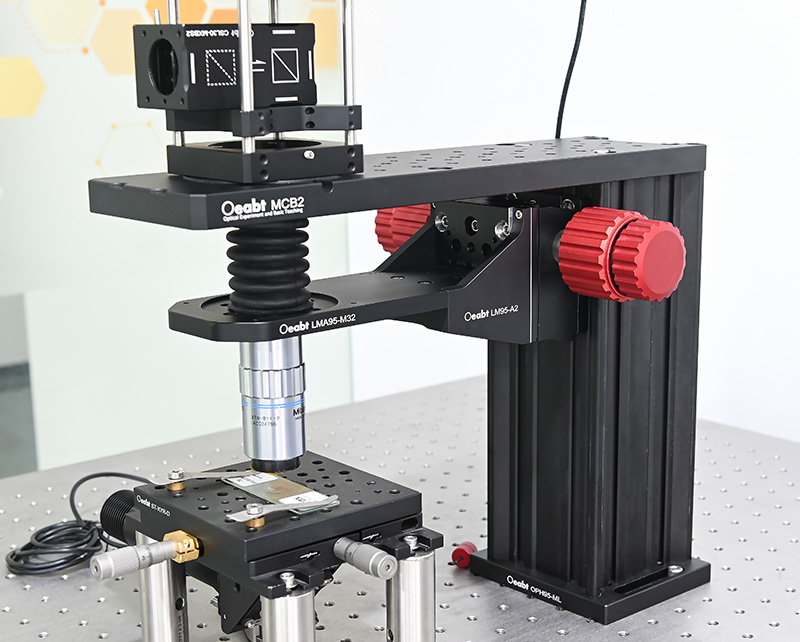

• 可做显镜主体升降滑台，实现升降调焦；
• 背面燕尾滑块设计，兼容OPH95系列重型导轨支架；
• 使用旋钮调节升降，行程范围：23mm；
• 在距离主体导轨边缘196.5mm的光路处对齐升降滑台安装臂；
• 对准销的设计，可快速切换直角转接块的安装方式（需另行购买）；

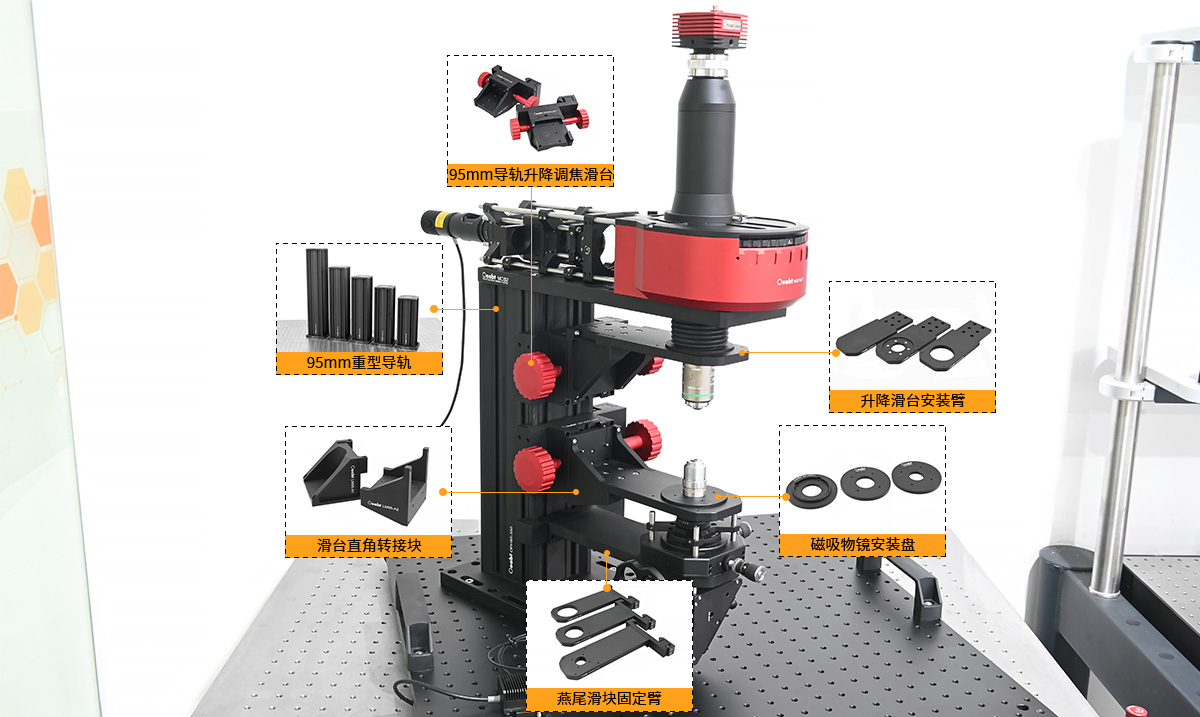

有多种类型的安装臂架，可以将物镜、聚光镜、微距镜头和透镜套筒或笼式系统沿光轴集成对准，支持自搭建聚光镜或其他光机组件。
|

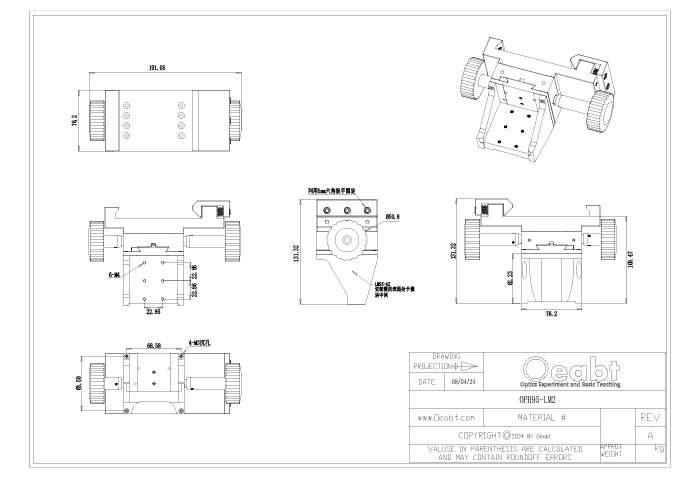

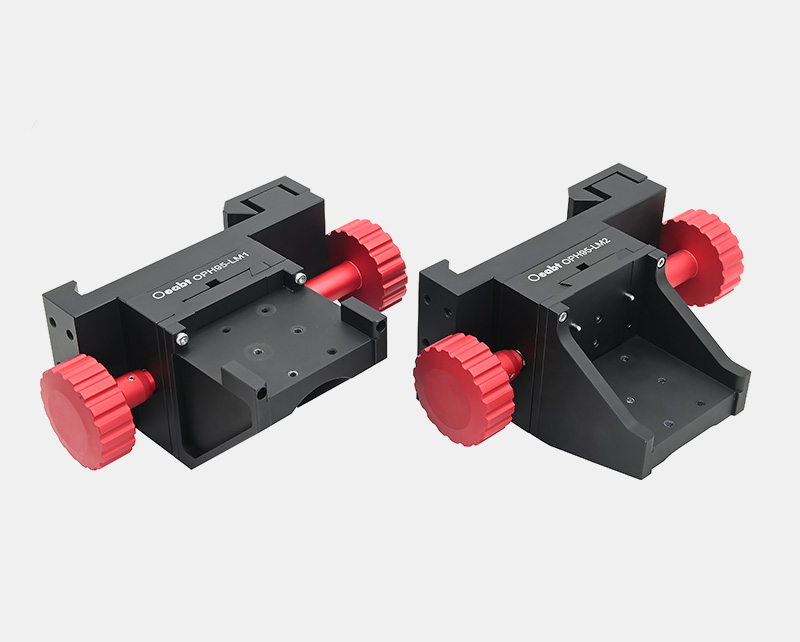

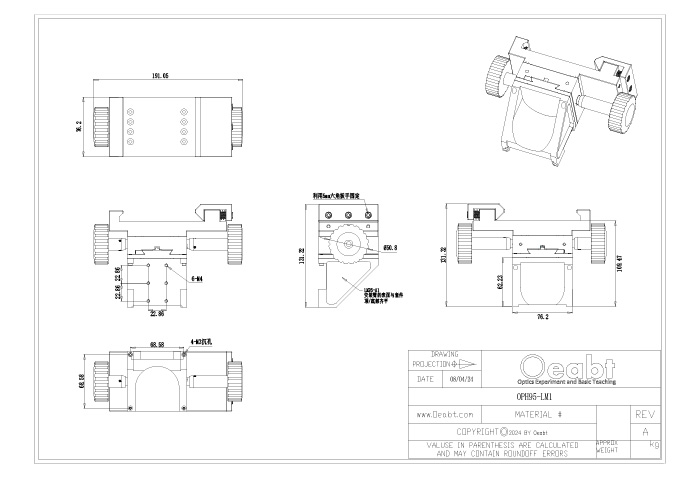

OPH95-LM系列 95mm导轨升降调焦滑台套件 |
||
| 型号 |
OPH95-LM1 |
OPH95-LM2 |
| 规格 |
191.1*131.3*76.2mm |
|
| 行程范围 |
23mm |
|
| 安装臂方式 |
上端/下端安装 |
中间端安装 |
| 重量 |
1636.9g |
1626.7g |
| 材质 |
7075铝合金 |
|
|

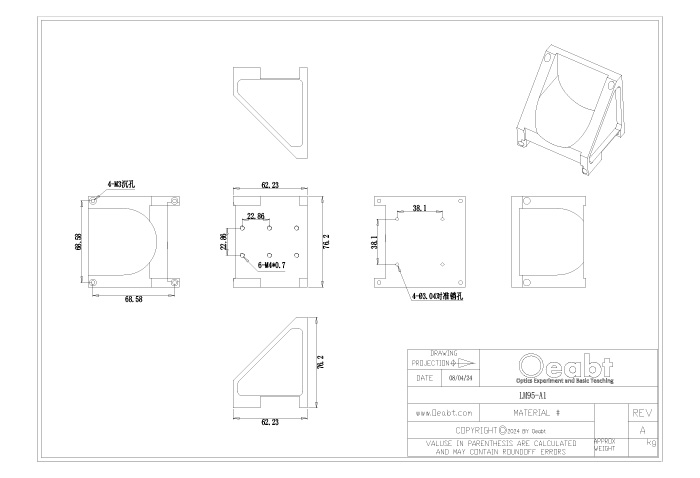

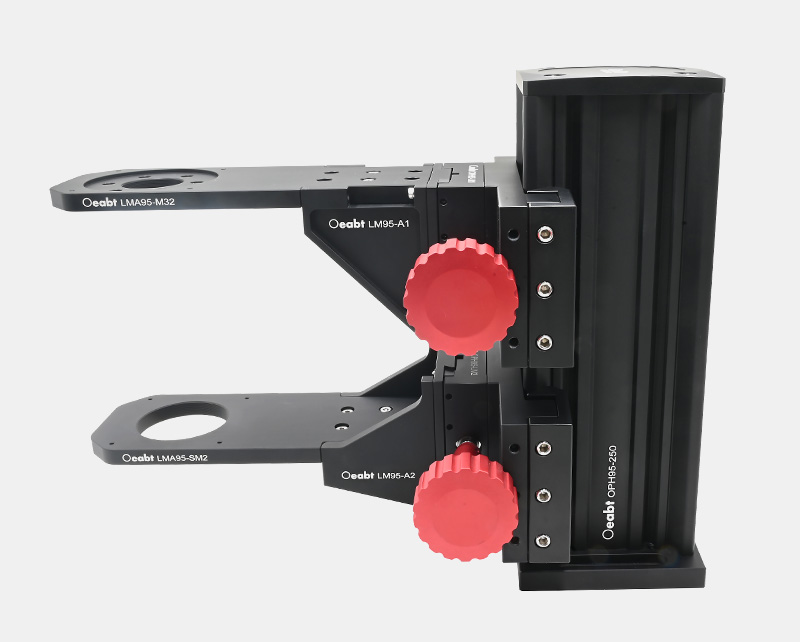

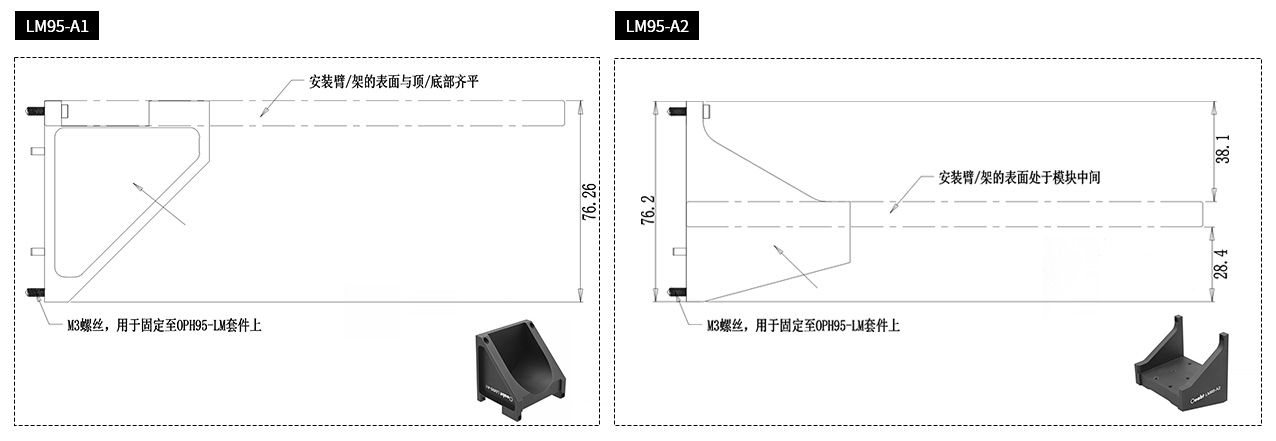

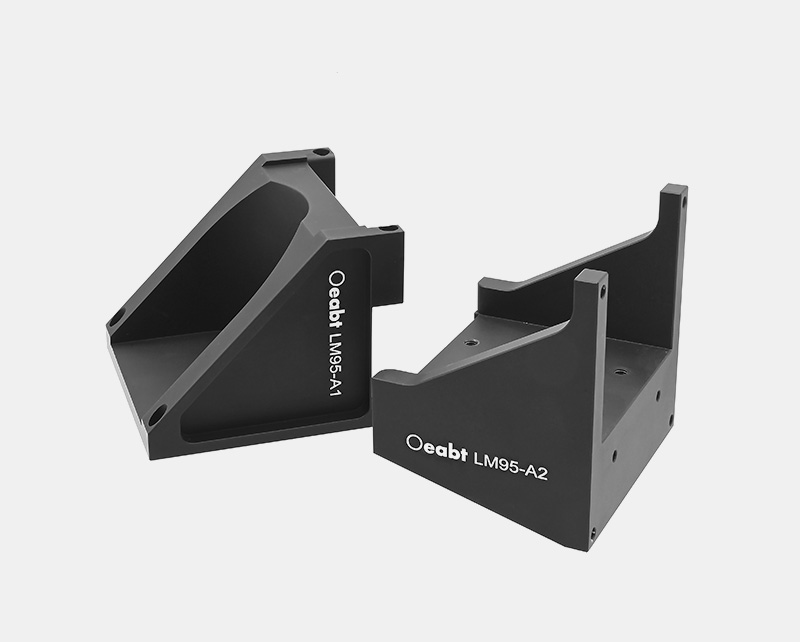

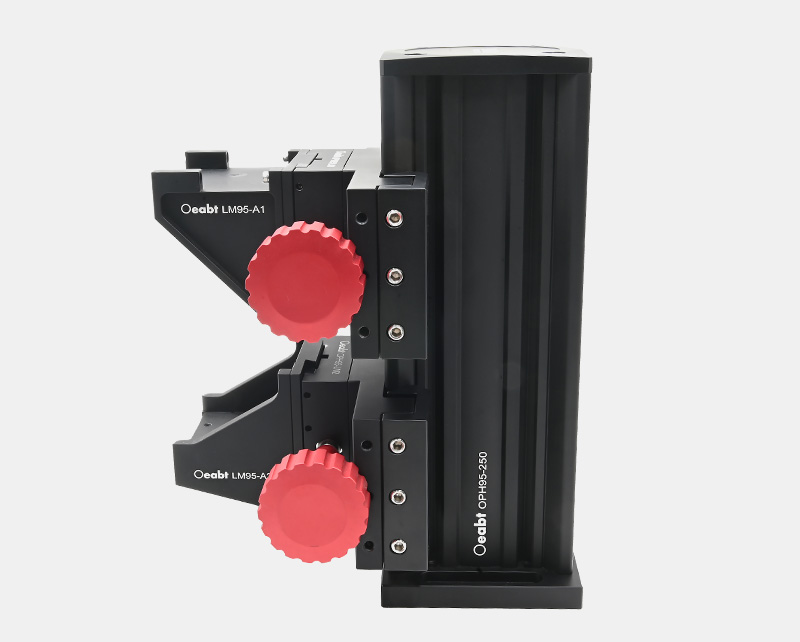

LM95-A系列 滑台直角转接块 |
||
| 型号 |
LM95-A1 |
LM95-A2 |
| 规格 |
76.2*76.2*62.2mm |
|
| 安装臂方式 |
上端/下端安装 |
中间端安装 |
| 重量 |
284.6g |
271.8g |
| 材质 |
7075铝合金 |
|
|

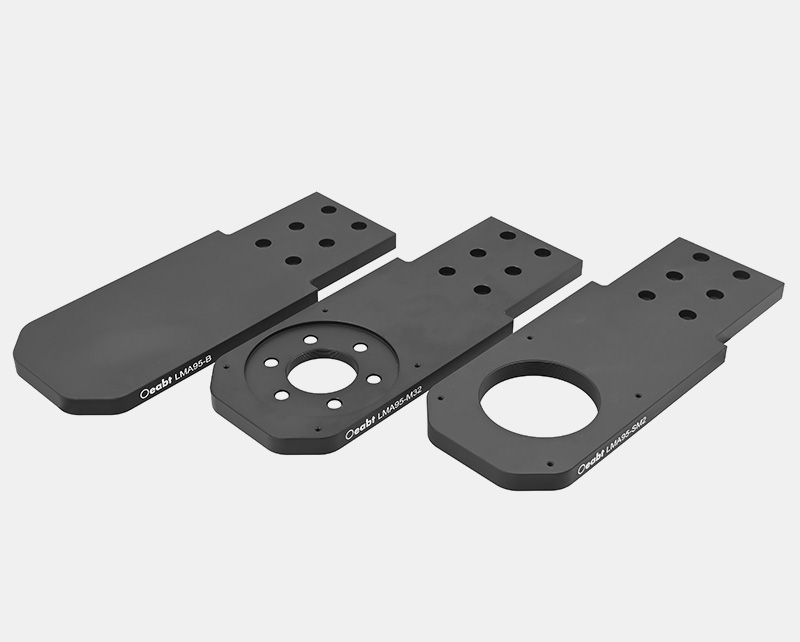

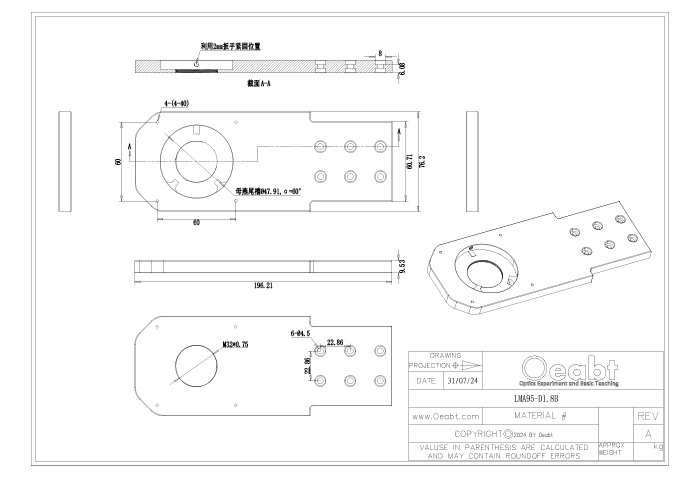

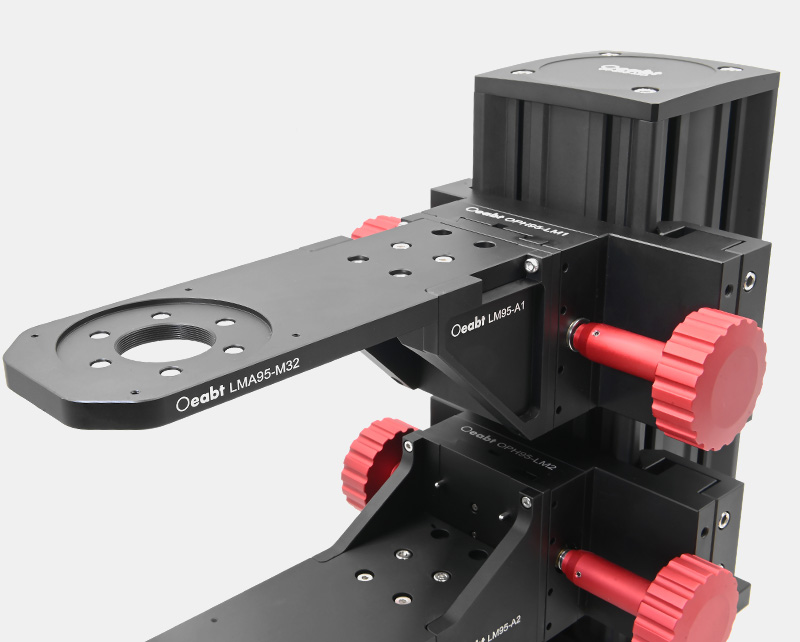

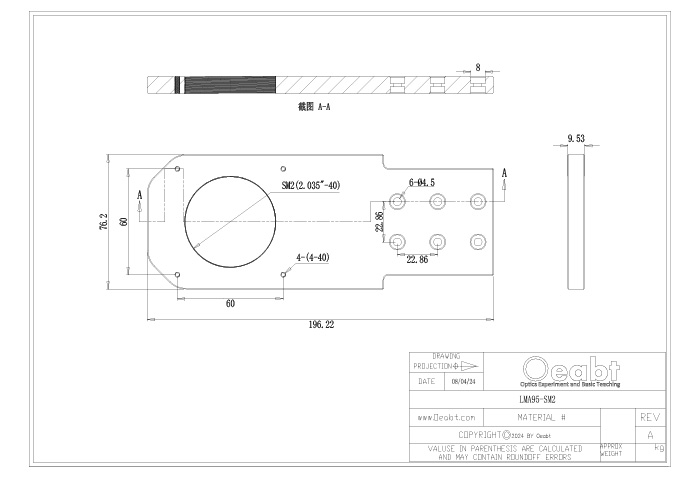

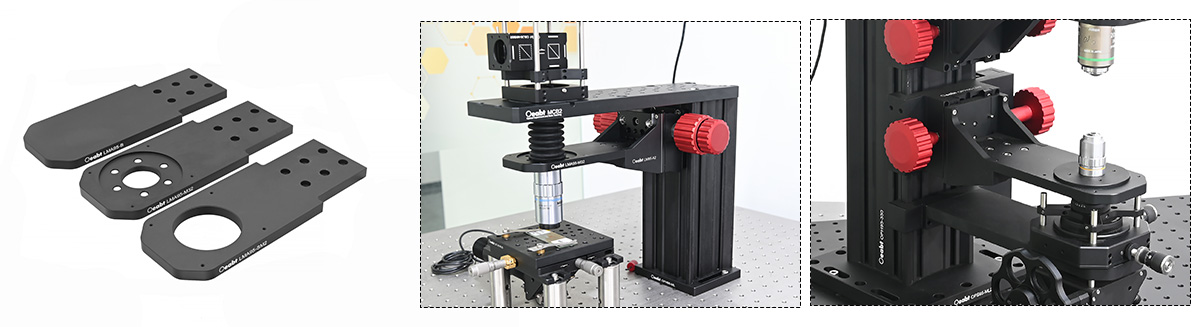

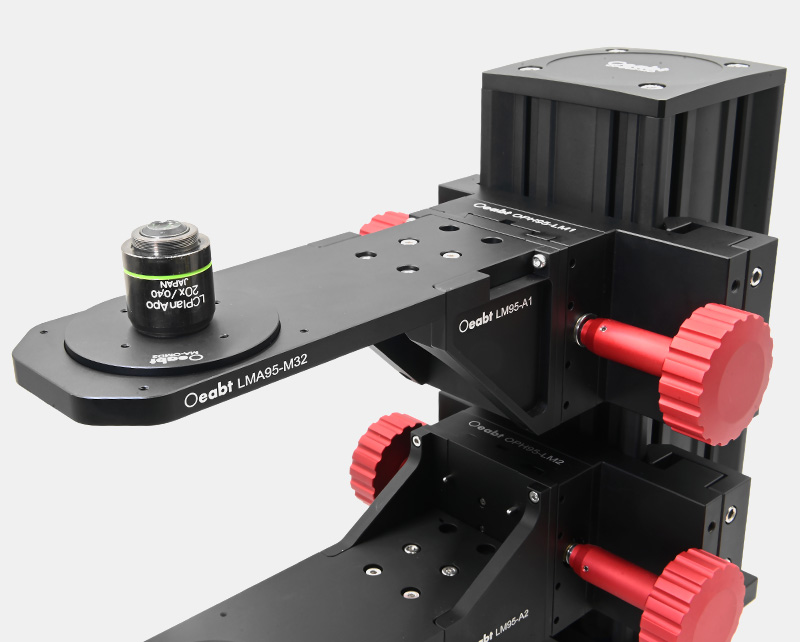

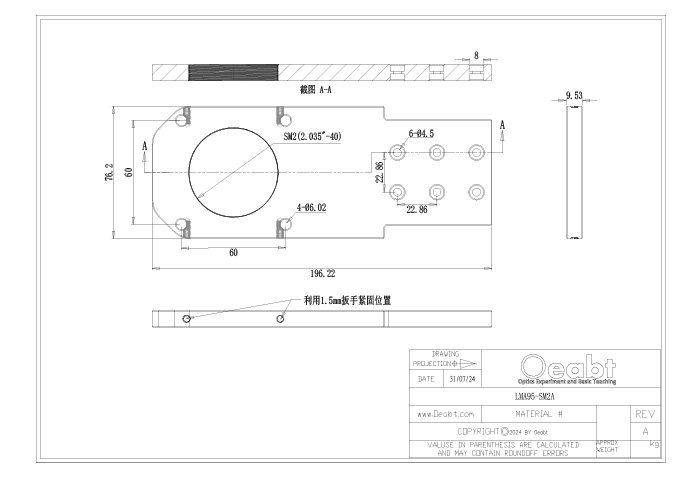

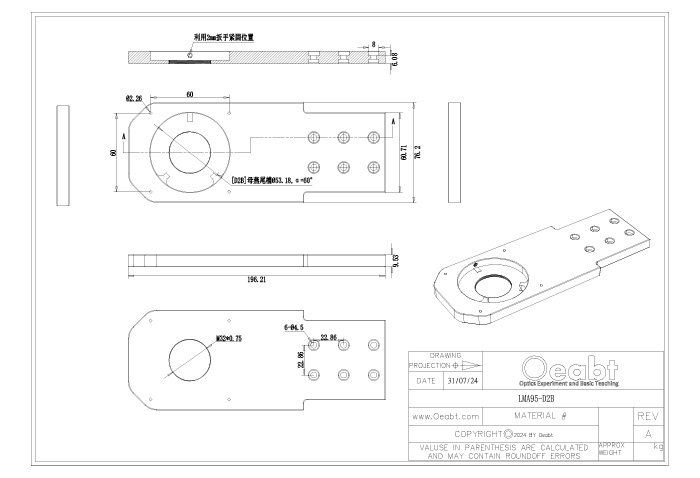

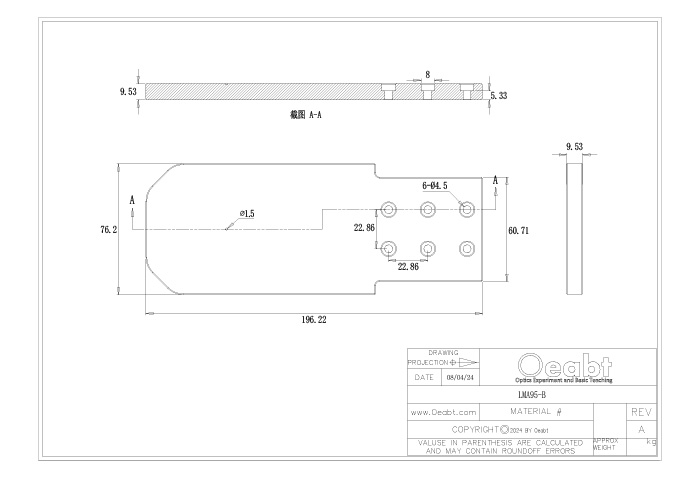

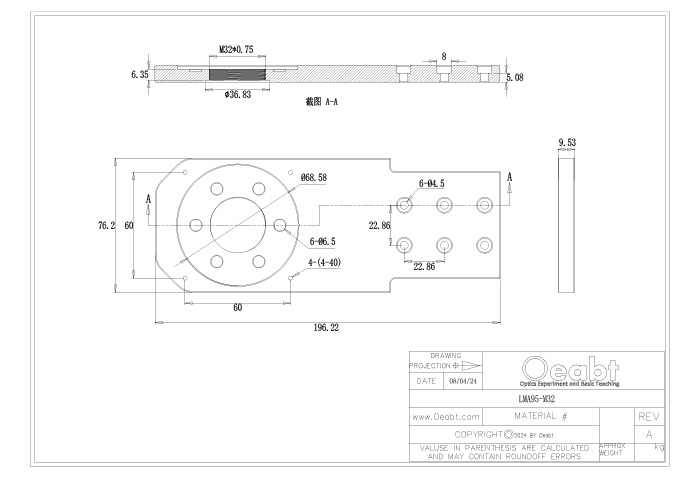

LMA95系列 升降滑台安装臂 |
|||
| 型号 |
LMA95-SM2 |
LMA95-M32 |
LMA95-B |
| 规格 |
196.2*38.1*9.5mm |
||
| 安装平台 |
134*38.1mm |
||
| 螺纹类型 |
SM2（2.035”-40）内螺纹 |
M32*0.75内螺纹 |
无 |
| 磁吸表面 |
无 |
有 |
无 |
| 兼容笼式 |
60mm |
60mm |
无 |
| 重量 |
293.6g |
310.0g |
350.1g |
| 材质 |
7075铝合金 |
||
|

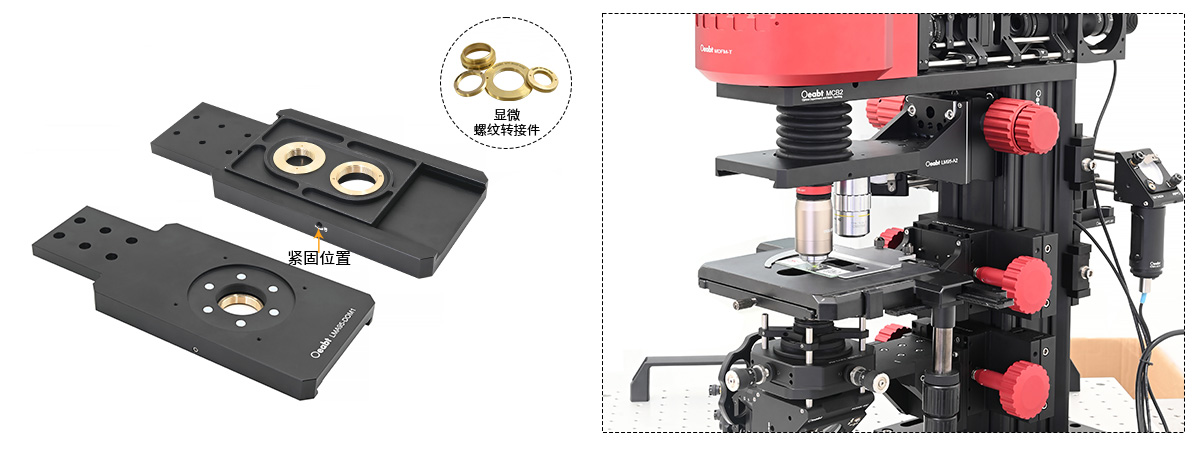

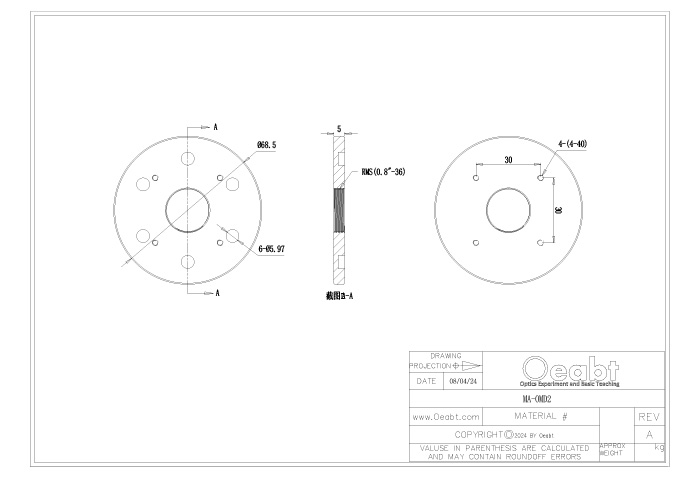

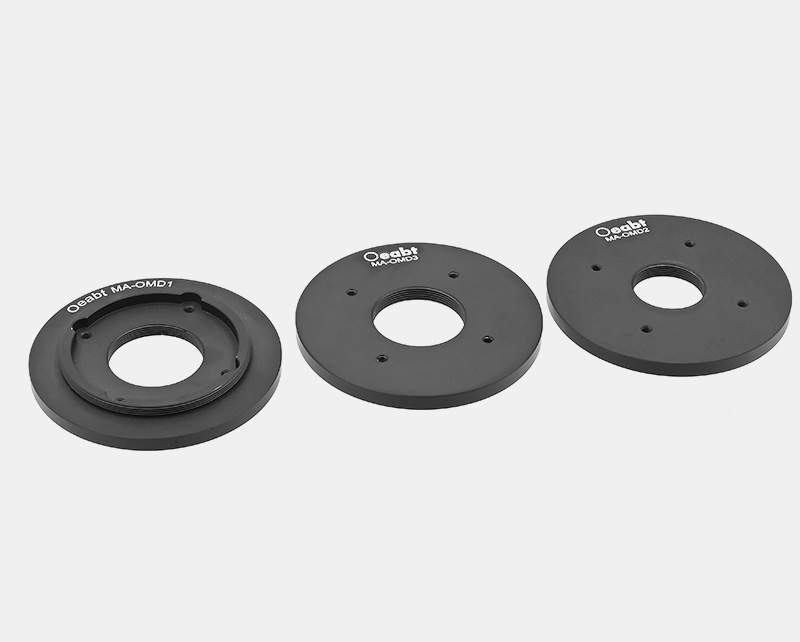

MA-OMD系列 磁吸物镜安装盘 |
|||
| 型号 |
MA-OMD1 |
MA-OMD2 |
MA-OMD3 |
| 规格 |
Ø68.5*8mm |
Ø68.5*5mm |
Ø68.5*5mm |
| 螺纹类型 |
SM1内螺纹/SM2外螺纹 |
RMS内螺纹 |
M26*0.705内螺纹 |
| 兼容笼式 |
30mm |
||
| 重量 |
43.9g |
47.6g |
44.6g |
| 材质 |
7075铝合金 |
||
|

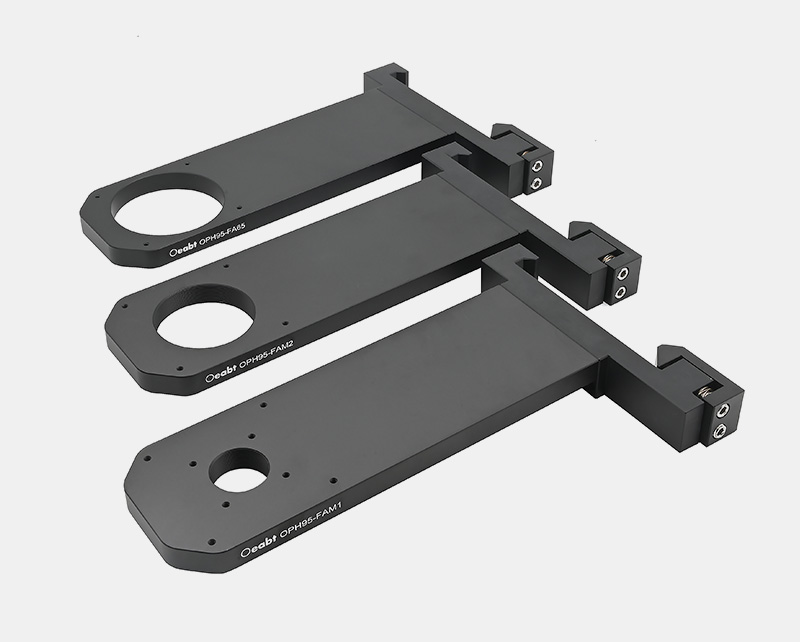

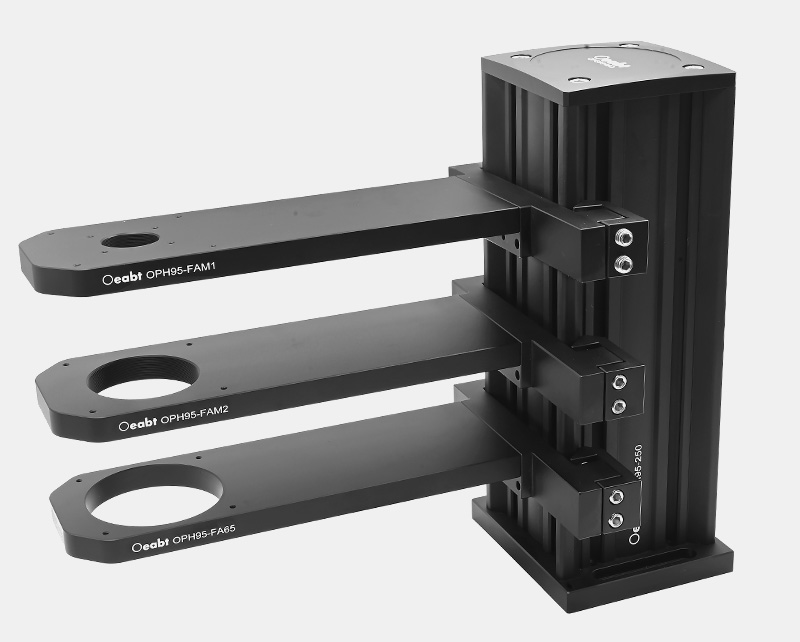

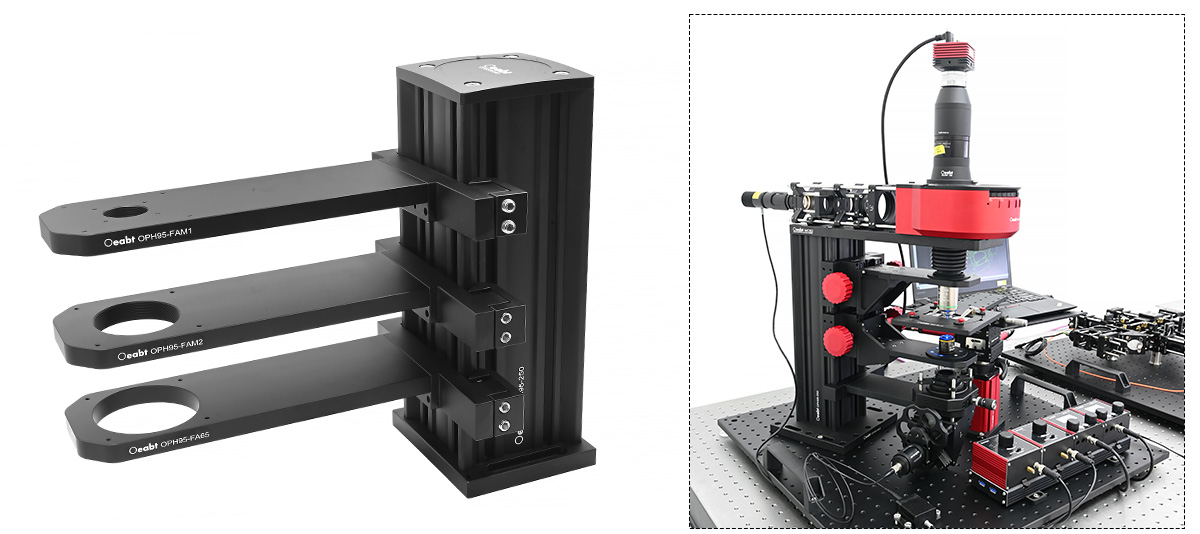

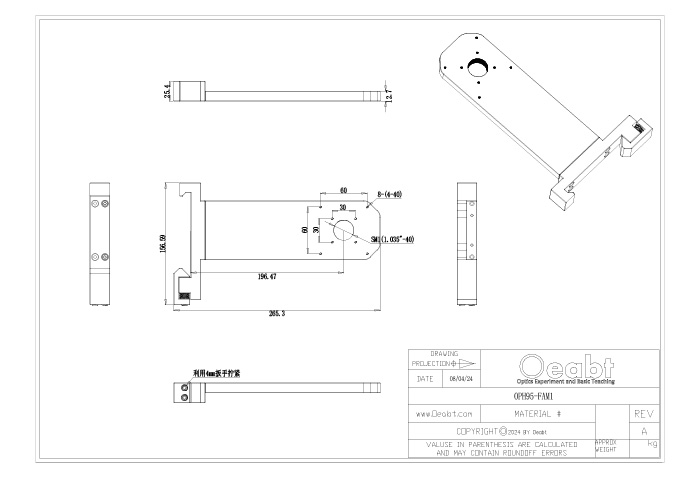

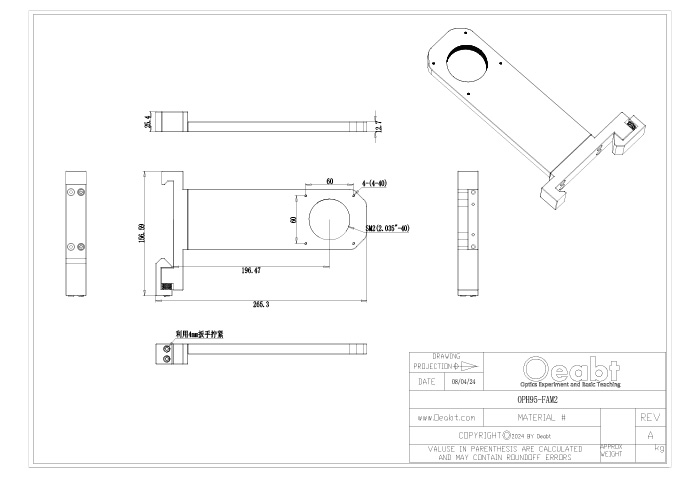

OPH-L系列 燕尾滑块固定臂 |
|||
| 型号 |
OPH95-FAM1 |
OPH95-FAM2 |
OPH95-FA65 |
| 规格 |
257.5*149.0*25.4mm |
||
| 安装平台 |
224*75mm |
||
| 螺纹类型 |
SM1（1.035”-40）内螺纹 |
SM2（2.035”-40）内螺纹 |
Ø65mm |
| 兼容笼式 |
30mm、60mm |
60mm |
60mm |
| 重量 |
806.5g |
752.8g |
708.8g |
| 材质 |
7075铝合金 |
||

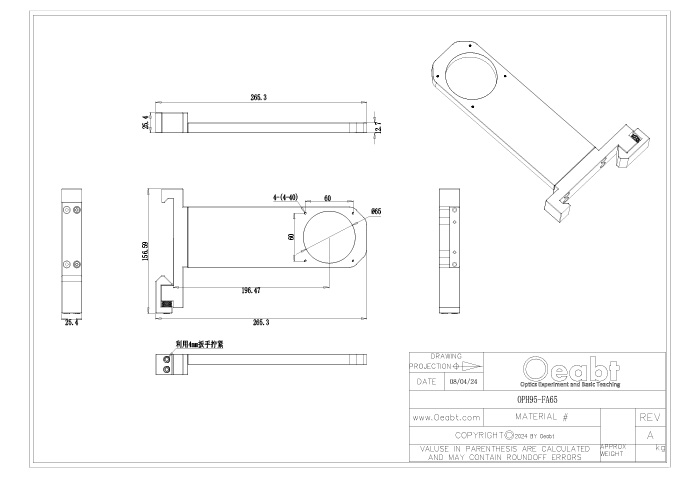

OPH95-FA65 工程图下载
