CSL30-MX系列 30mm快插式笼式立方体

产品推荐

首页 > 产品中心 > 30mm笼式系统 > CSL30-MX系列 30mm快插式笼式立方体
参数规格 技术说明 组装 应用举例 工程图下载
产品说明

在笼式系统里实现光路快速切换、选择;

调节光路径的装置,使预设光路形成最少两种以上的光路径;

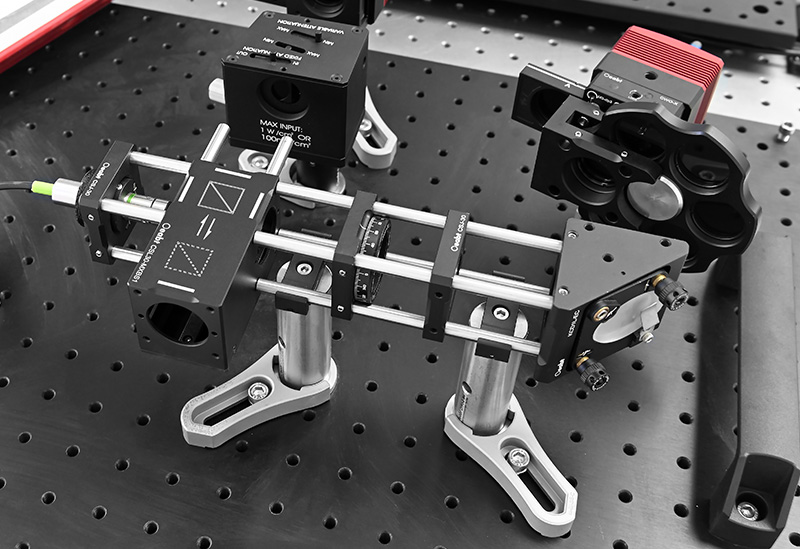

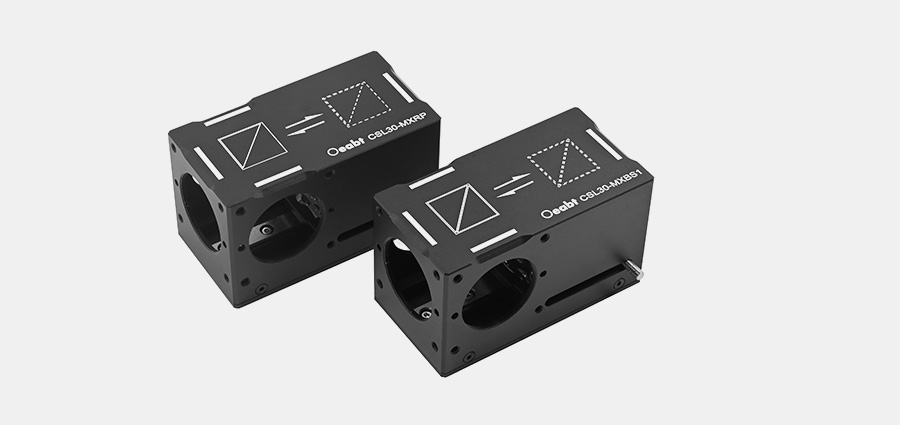

转向立方:CSL30-MXBS内置分光棱镜;CSL30-MXRP内置直角反射镜;

每个SM1端口处都有4处4-40螺孔,用于连接笼杆

兼容30mm笼式系统

CSL30-MX系列是用于光路径的切换装置,拨动拨杆调节能轻松实现立方内置的分光棱镜或直角反射镜快速切换选择,在笼式系统里使预设光路形成最少两种以上的光路径。

规格 74.4*39.0*43.9mm
螺孔类型 SM1(1.035”-40)内螺纹*4处、4-40*16处,间距30mm
材质 7075铝合金


型号 CSL30-MXBS1
CSL30-MXBS2
CSL30-MXRP
内置元件 25.4mm分光棱镜
直角反射镜
适用波长 400-700nm
重量 155.5g
134.7g

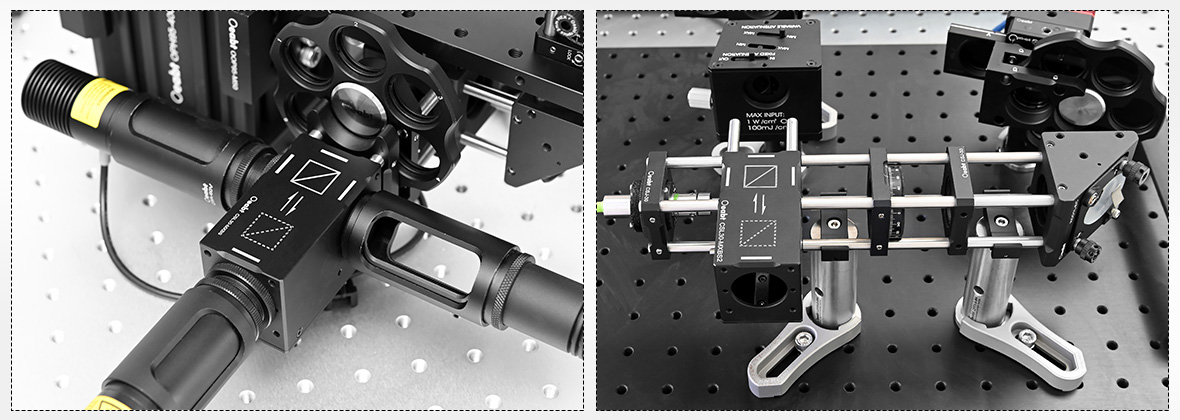

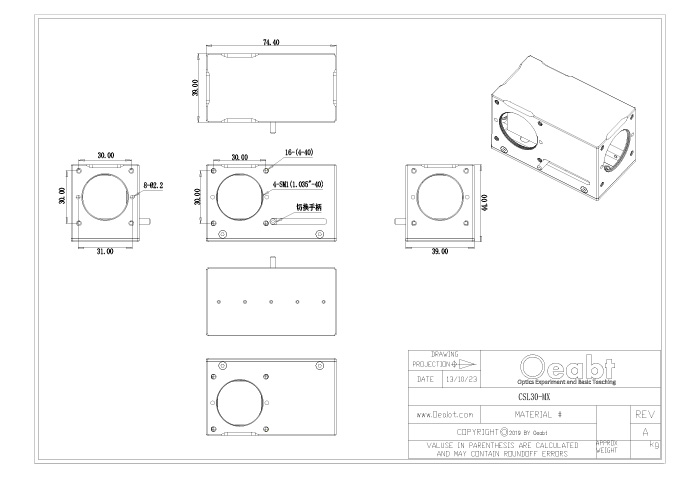

示意图
通用参数

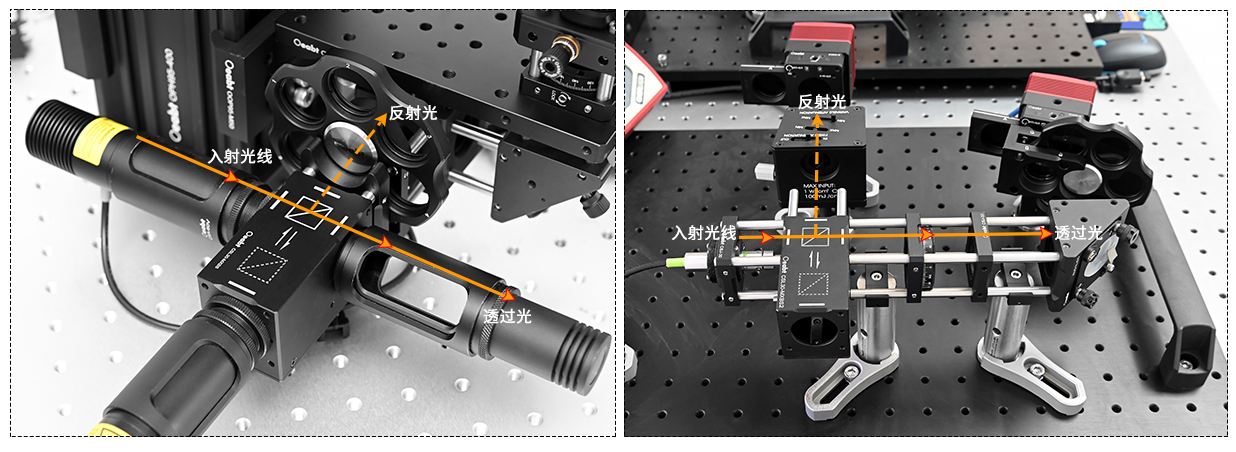

(1)CSL30-MX系列是用于光路径的切换装置,拨动拨杆调节能轻松实现立方内置的分光棱镜或直角反射镜快速切换选择,在笼式系统里使预设光路形成最少两种以上的光路径。燕尾轨道的设计能确保在笼式系统中重复定位的稳定性,将每次与沿笼式系统机械轴定心的孔对准。

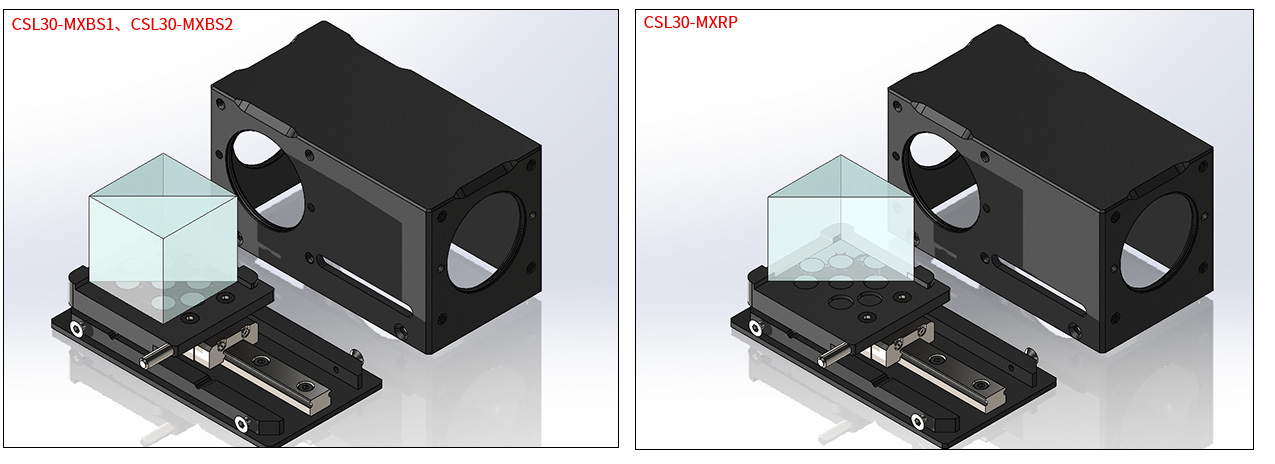

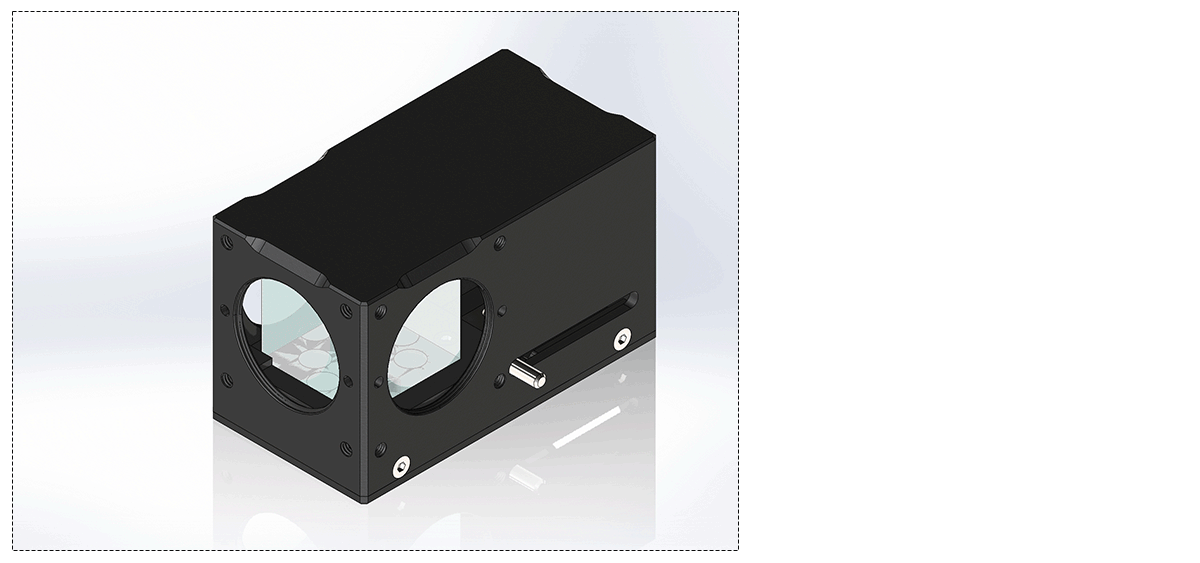

(2)每个立方包含一个活动的燕尾轨道底座,内装置有分光棱镜(型号为CSL30-MXBS)或直角反射镜(型号为CSL30-MXRP)可选。

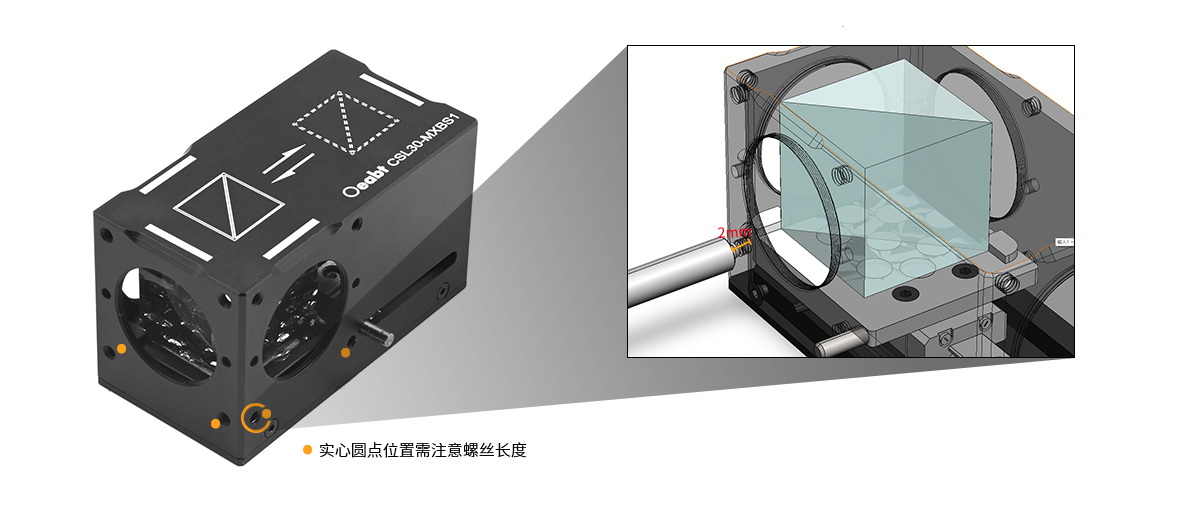

注意:在用笼杆连接立方时,需要注意笼杆上4-40螺丝的凸出长度。建议螺纹长度不要过长,通常2mm的螺纹长度足够。过长的螺纹会抵住立方棱镜的切换,导致干扰到光路径的稳定性,无法保持光学元件的稳定位置。

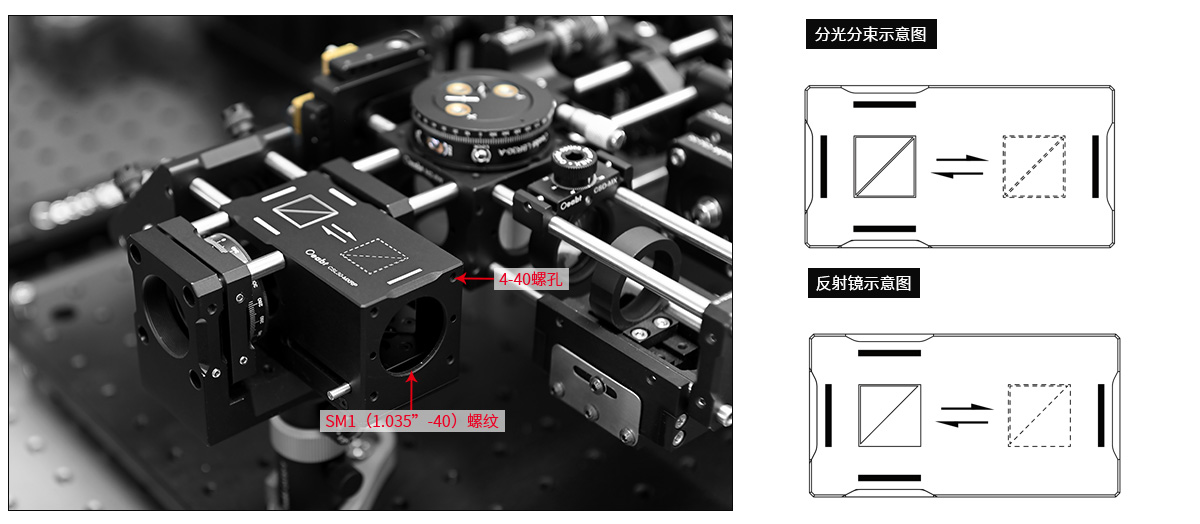

(3)立方外壳带有4个SM1((1.035”-40)螺纹的端口,每个端口周围有四个4-40的螺孔,用于兼容30mm笼式系统。立方外壳表面刻有一张光束示意位置,指明了通过立方的光路方向;立方元件相对于立方底座以单一方向定向,因此装置中将整个立方组件正确定向非常重要。

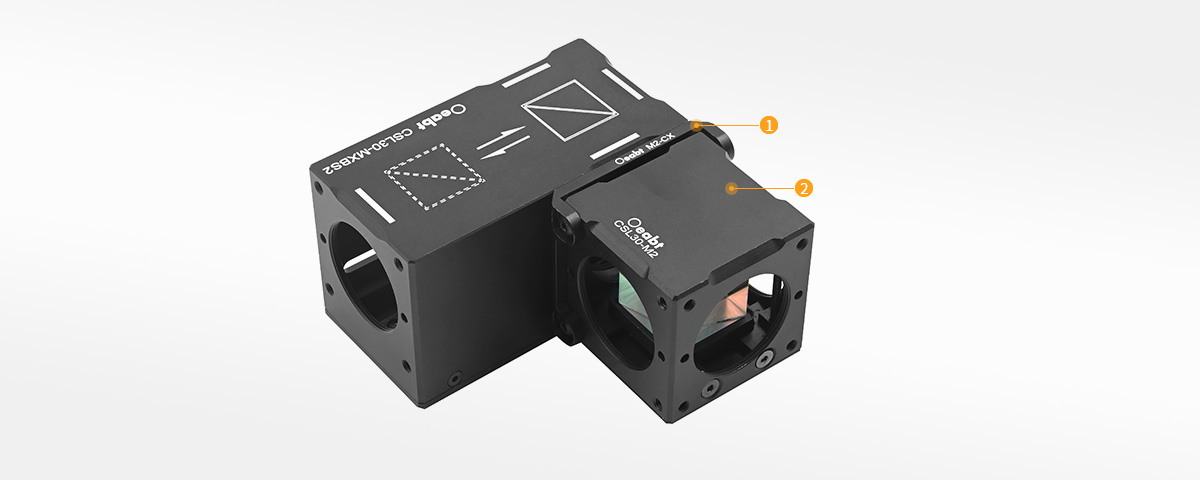

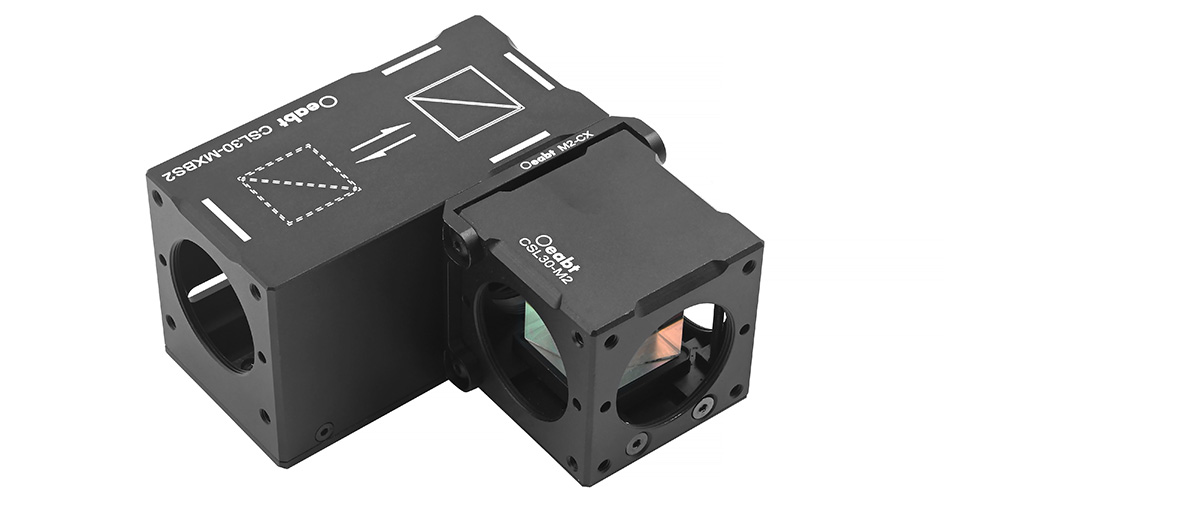

(4)此外,利用M2-CX立方体连接件可将其它立方体多个层叠连接在一起,为装配复杂的光路提供灵活性。

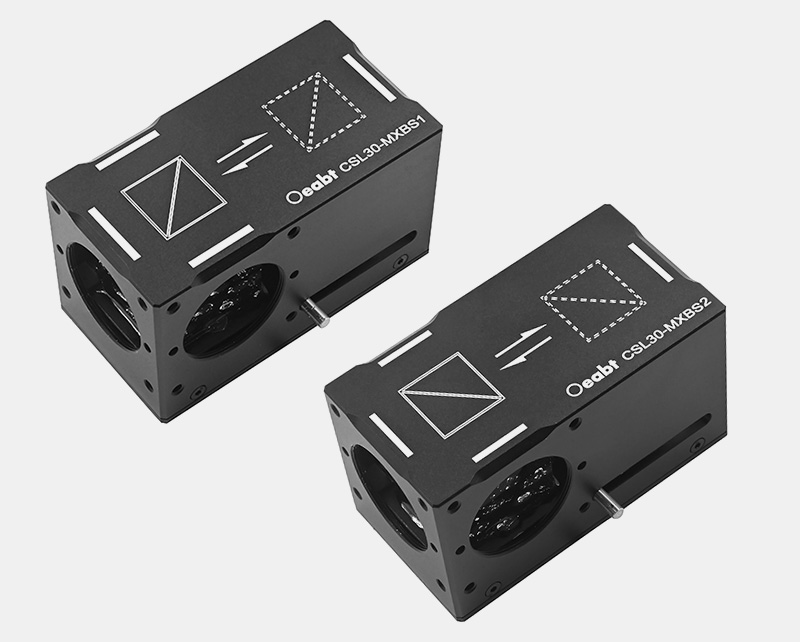

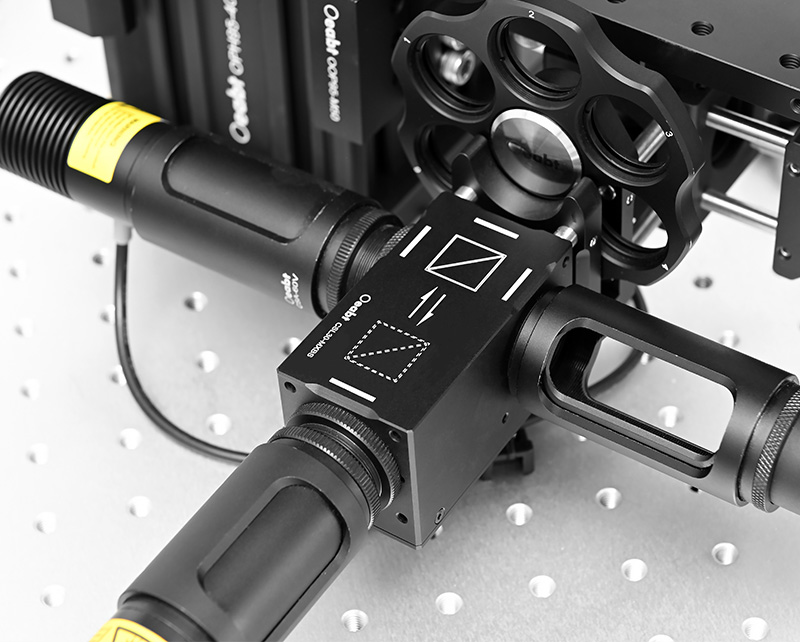

CSL30-MXBS 30mm快插式笼式立方体

在笼式系统里实现光路快速切换、选择;

调节光路径的装置,使预设光路形成最少两种以上的光路径;

转向立方:CSL30-MXBS内置分光棱镜;

每个SM1端口处都有4处4-40螺孔,用于连接笼杆

兼容30mm笼式系统

CSL30-MX系列是用于光路径的切换装置,拨动拨杆调节能轻松实现立方内置的分光棱镜或直角反射镜快速切换选择,立方外壳带有4个SM1((1.035”-40)螺纹的端口,每个端口周围有四个4-40的螺孔,用于兼容30mm笼式系统。

型号
规格
工程图
对比
单价
发货日期
购物车

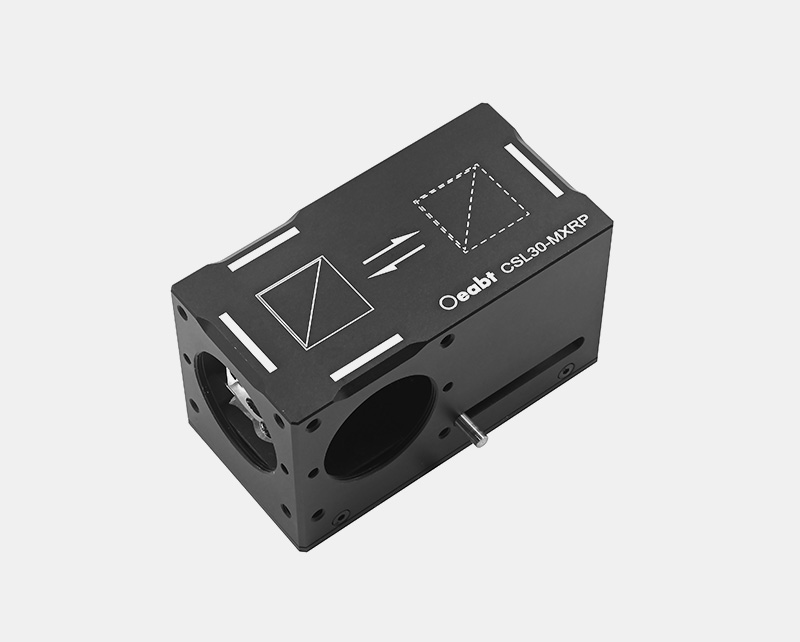

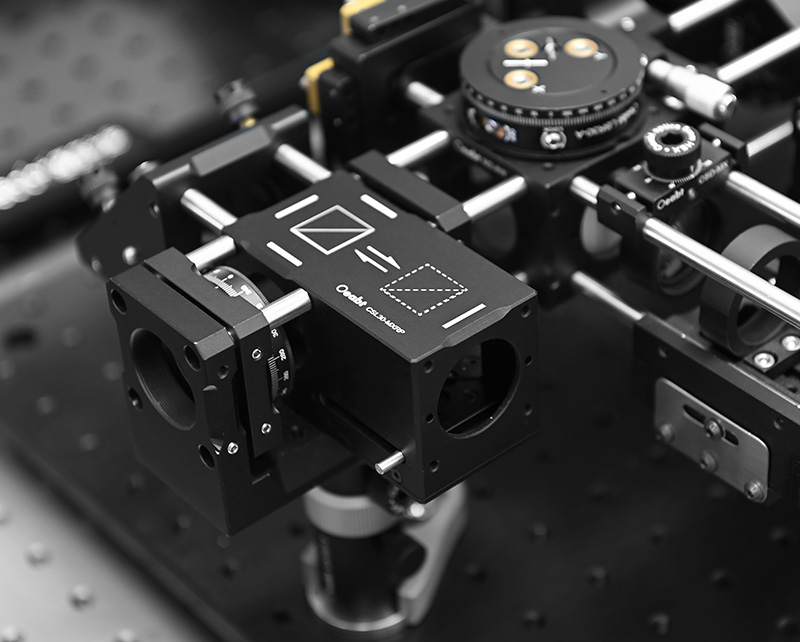

CSL30-MXRP 30mm快插式笼式立方体

在笼式系统里实现光路快速切换、选择;

调节光路径的装置,使预设光路形成最少两种以上的光路径;

转向立方:CSL30-MXRP内置直角反射镜;

每个SM1端口处都有4处4-40螺孔,用于连接笼杆

兼容30mm笼式系统

CSL30-MX系列是用于光路径的切换装置,拨动拨杆调节能轻松实现立方内置的分光棱镜或直角反射镜快速切换选择,立方外壳带有4个SM1((1.035”-40)螺纹的端口,每个端口周围有四个4-40的螺孔,用于兼容30mm笼式系统。

型号
规格
工程图
对比
单价
发货日期
购物车
