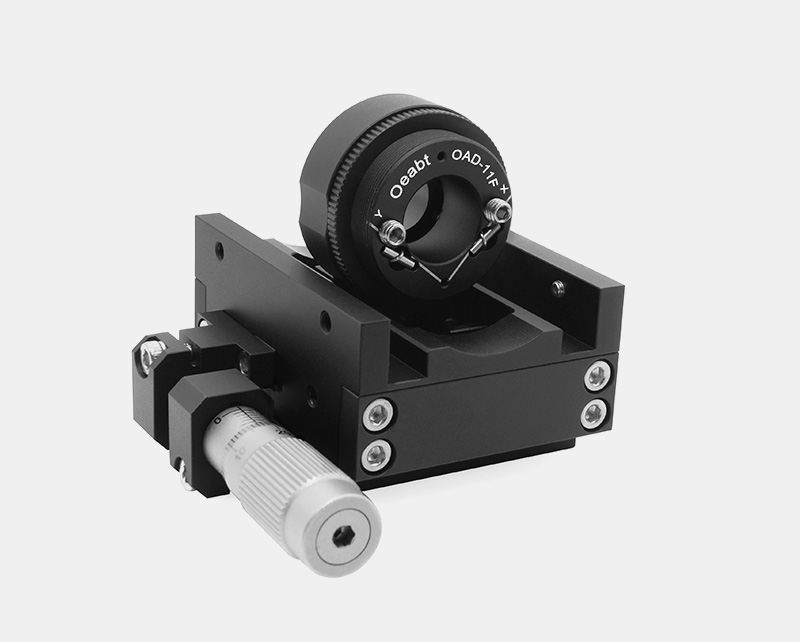

产品说明

• 在不影响光轴情况下，沿30mm笼式系统平移组件；

• 提供12mm手动行程，分度为10μm；

• SM1（1.035”-40）螺纹孔；

Z轴安装座用于需要沿着笼式系统光轴移动的30mm笼式系统中。可通过安装座上两处凹槽，安装在2根笼杆上，使得固定在位移台的可移动部位的组件沿光轴平移。然后使用2.0mm六角扳手或球头起子拧紧侧边的紧固螺丝，以固定这些笼杆。

序列号	SN0004
规格	59.646.355.8mm
行程范围	12mm
分度精度	10μm
螺纹类型	SM1（1.035”-40）内螺纹
重量	211.7g
材质	7075铝合金

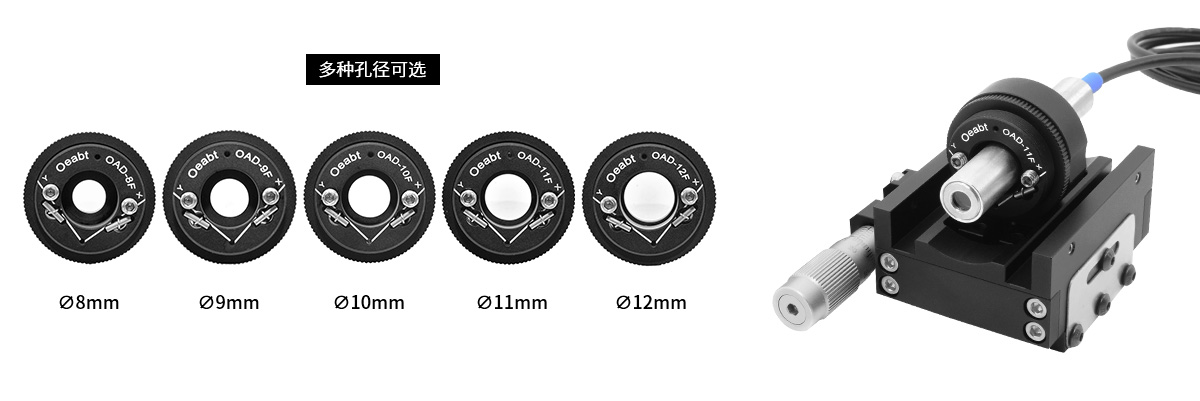

OAD-F系列可调准直转接件
型号	OAD-8F	OAD-9F	OAD-10F	OAD-11F	OAD-12F
孔径	Ø8mm	∅9mm	∅10mm	∅11mm	∅12mm
俯仰/偏转	±6°				±5°
螺纹类型	SM1（1.035”-40）外螺纹
重量	20.6g	20.0g	20.0g	20.0g	19.4g
材质	7075铝合金

示意图

通用参数

☑光学知识点

- 光学常用螺纹尺寸标准

这是美国 Thorlabs 公司特有的螺纹,不是常用的光学螺纹。SM在螺纹表达上是缝纫机螺纹的代号, 但美国这公司把它用来对光学镜头及套筒内外螺纹连接。螺纹性质为UNS，美国统一特殊螺纹,公差精度为2A/2B,这螺纹特殊地方是不管直径大小，螺距一样为每英寸40牙。具体尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2则表示1和2英寸】

系列	类型	螺纹(in)	公称直径(mm)	小径(mm)	中径(mm)	大径(mm)
SM05	内	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	内	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05	26.19±0.06
SM2	内	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

☑产品描述

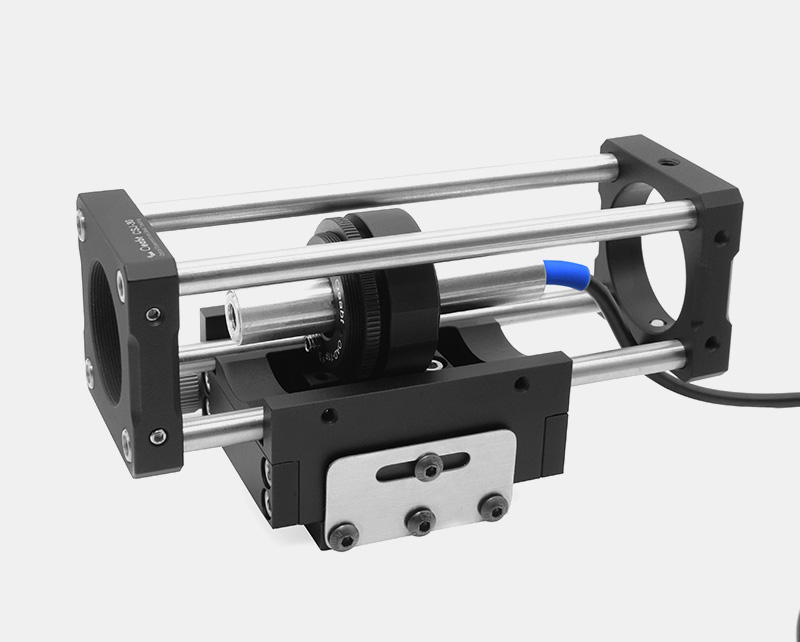

（1）Z轴安装座用于需要沿着笼式系统光轴移动的30mm笼式系统中。可通过安装座上两处凹槽，安装在2根笼杆上，使得固定在位移台的可移动部位的组件沿光轴平移。然后使用2.0mm六角扳手或球头起子拧紧侧边的紧固螺丝，以固定这些笼杆。

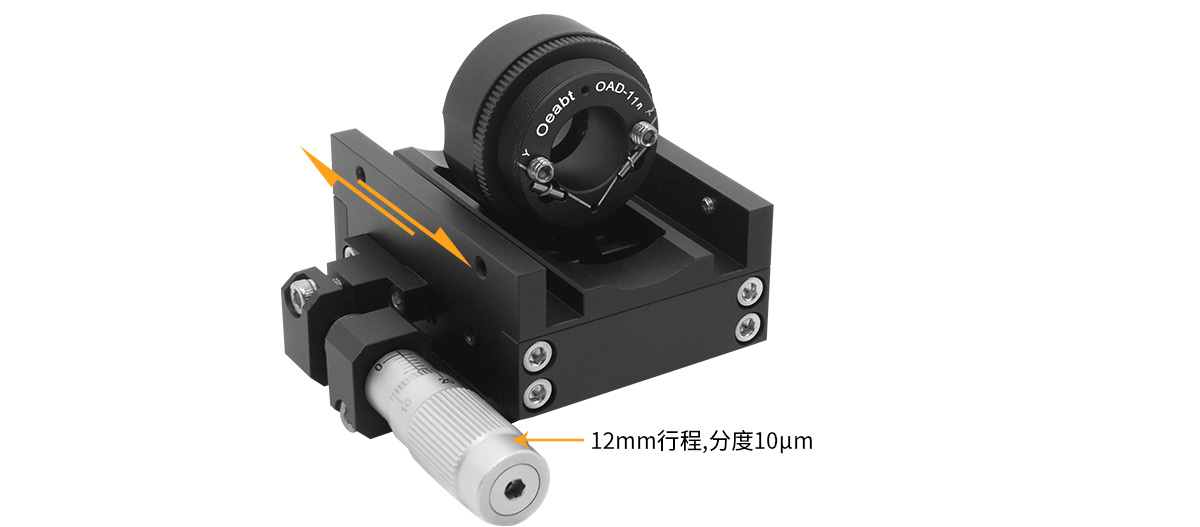

（2）位移台使用SM13测微头驱动，提供了12mm的线性平移，分度为10μm。精密线性滚珠轴承确保顺畅、高分辨率的运动。

（3）位移台预装置了不同直径的安装孔座，可用于Ø8-12mm的圆柱形元件。且转接件前板上的两个调节螺丝可提供土6°的俯仰/偏转，刻有俯仰和偏转轴向便于识别，通过2.0mm六角扳手转动。

（4）卸除转接件后，光元件安装座具有SM1（1.035”-40）内螺纹，兼容Ø1英寸光学元件或SM1套筒组件，附带一个CSK3卡环用于安装固定光元件。

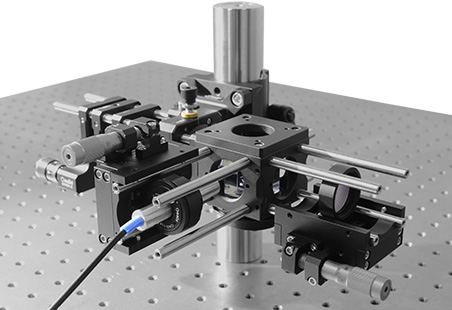

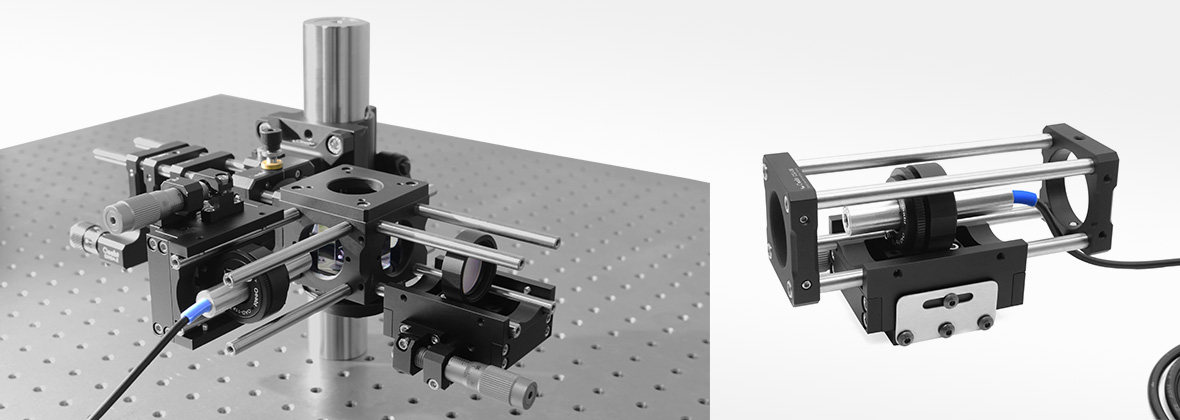

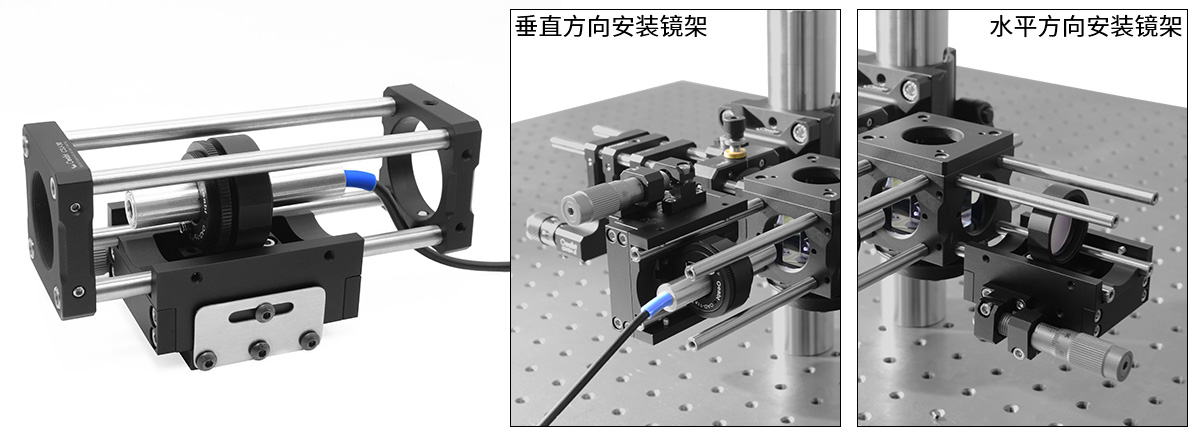

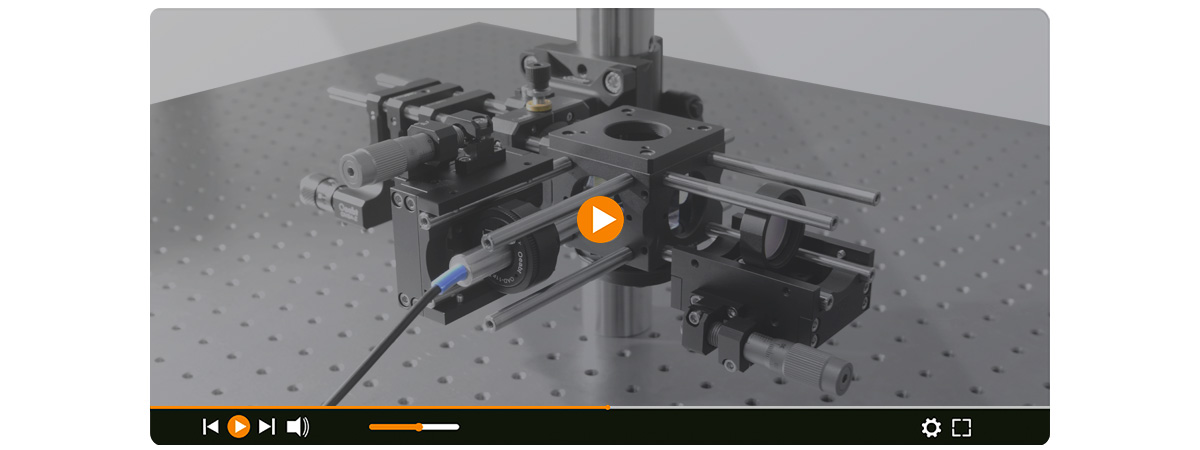

❶ PCM-S系列 Ø6mm笼式支杆点击查看>
❷ OP-11B系列线偏光激光模组点击查看>
❸ CSJ-31 30mm通孔笼板点击查看>

直线笼式镜架 STP文件

S/N0004 直线笼式镜架

• 在不影响光轴情况下，沿30mm笼式系统平移组件；

• 提供12mm手动行程，分度为10μm；

• SM1（1.035”-40）螺纹孔可直接安装最厚为6.9mm的Ø1英寸光学元件；

位移台使用SM13测微头驱动，提供了12mm的线性平移，分度为10μm。精密线性滚珠轴承确保顺畅、高分辨率的运动。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： S/N0004

规格： 59.6*46.3*55.8mm

工程图：点击下载

对比：

单价：￥1446

发货日期：当天

购物车：

S/N0004 直线笼式镜架

规格

59.6*46.3*55.8mm
材质

7075铝合金
重量

211.7g
中心孔径

SM1（1.035”-40）内螺纹
螺纹类型

/
产品描述

行程范围：12mm ；
分度精度：10μm；

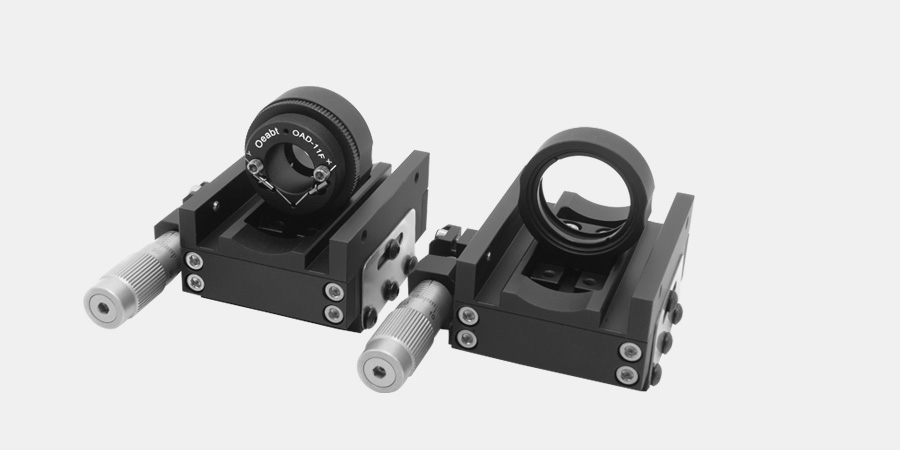

S/N0004 直线笼式镜架+可调准直转接件

• 在不影响光轴情况下，沿30mm笼式系统平移组件；

• 提供12mm手动行程，分度为10μm；

• 可用于Ø8-12mm的圆柱形元件；

• 提供土6°的俯仰/偏转；

• 光学元件座可搭配OAD-F系列安装不同直径激光器使用；

位移台预装置了不同直径的安装孔座，可用于Ø8-12mm的圆柱形元件。且转接件前板上的两个调节螺丝可提供土6°的俯仰/偏转，刻有俯仰和偏转轴向便于识别，通过2.0mm六角扳手转动。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： S/N0004+OAD-8F

规格：安装孔Ø8mm

工程图：点击下载

对比：

单价：￥1734

发货日期：当天

购物车：

S/N0004+OAD-8F直线笼式镜架+可调准直转接件

规格

安装孔径Ø8mm
材质

7075铝合金
重量

20.6g
中心孔径

SM1（1.035”-40）外螺纹
螺纹类型

/
产品描述

可提供土6°的俯仰/偏转；
行程范围:12mm，分度精度:10μm；
型号： S/N0004+OAD-9F

规格：安装孔径Ø9mm

工程图：点击下载

对比：

单价：￥1734

发货日期：当天

购物车：

S/N0004+OAD-9F 直线笼式镜架+可调准直转接件

规格

安装孔径Ø9mm
材质

7075铝合金
重量

20.0g
中心孔径

SM1（1.035”-40）外螺纹
螺纹类型

/
产品描述

可提供土6°的俯仰/偏转；
行程范围:12mm，分度精度:10μm；
型号： S/N0004+OAD-10F

规格：安装孔径Ø10mm

工程图：点击下载

对比：

单价：￥1734

发货日期：当天

购物车：

S/N0004+OAD-10F 直线笼式镜架+可调准直转接件

规格

安装孔径Ø10mm
材质

7075铝合金
重量

20.0g
中心孔径

SM1（1.035”-40）外螺纹
螺纹类型

/
产品描述

可提供土6°的俯仰/偏转；
行程范围:12mm，分度精度:10μm；
型号： S/N0004+OAD-11F

规格：安装孔径Ø11mm

工程图：点击下载

对比：

单价：￥1734

发货日期：当天

购物车：

S/N0004+OAD-11F 直线笼式镜架+可调准直转接件

规格

安装孔径Ø11mm
材质

7075铝合金
重量

20.0g
中心孔径

SM1（1.035”-40）外螺纹
螺纹类型

/
产品描述

可提供土6°的俯仰/偏转；
行程范围:12mm，分度精度:10μm；
型号： S/N0004+OAD-12F

规格：安装孔径Ø12mm

工程图：点击下载

对比：

单价：￥1734

发货日期：当天

购物车：

S/N0004+OAD-12F 直线笼式镜架+可调准直转接件

规格

安装孔径Ø12mm
材质

7075铝合金
重量

19.4g
中心孔径

SM1（1.035”-40）外螺纹
螺纹类型

/
产品描述

可提供土5°的俯仰/偏转；
行程范围:12mm，分度精度:10μm；
