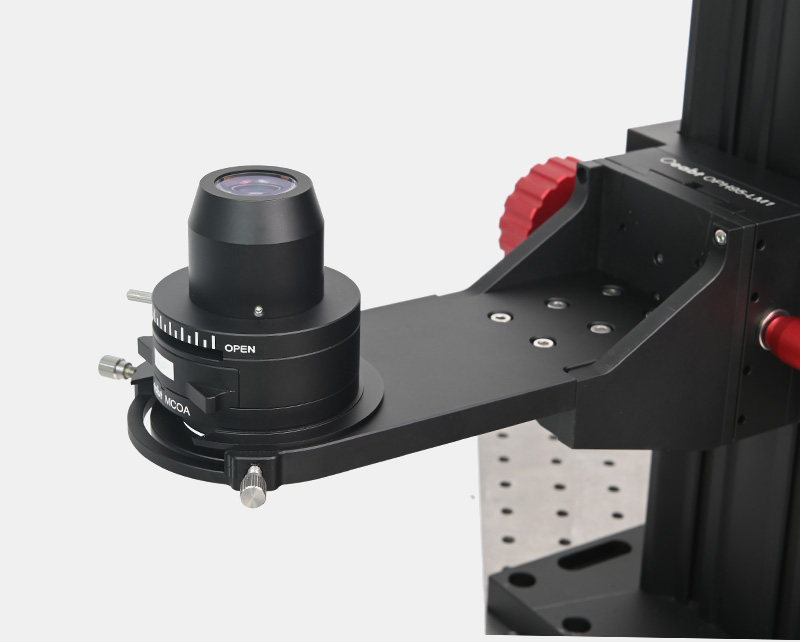

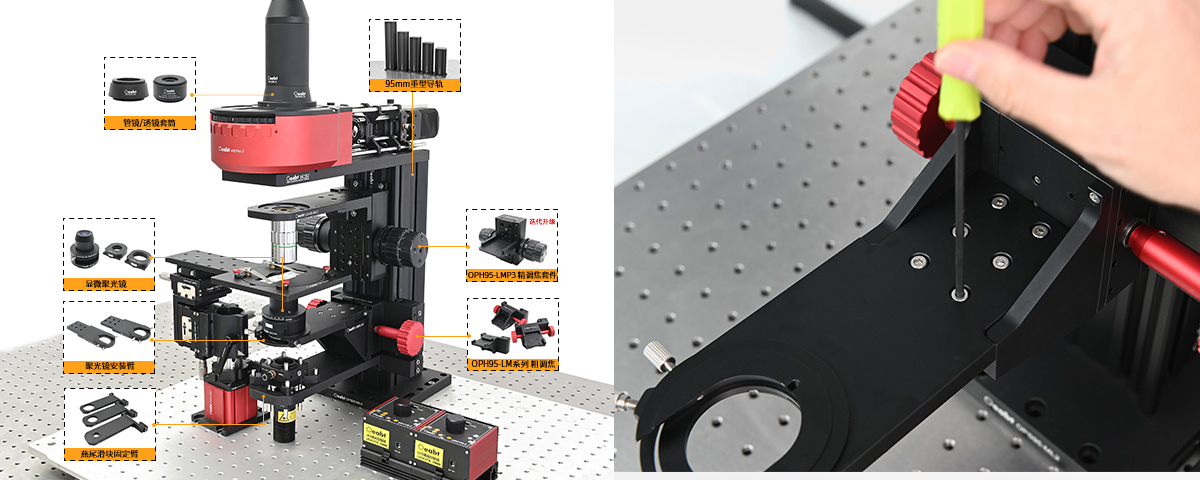

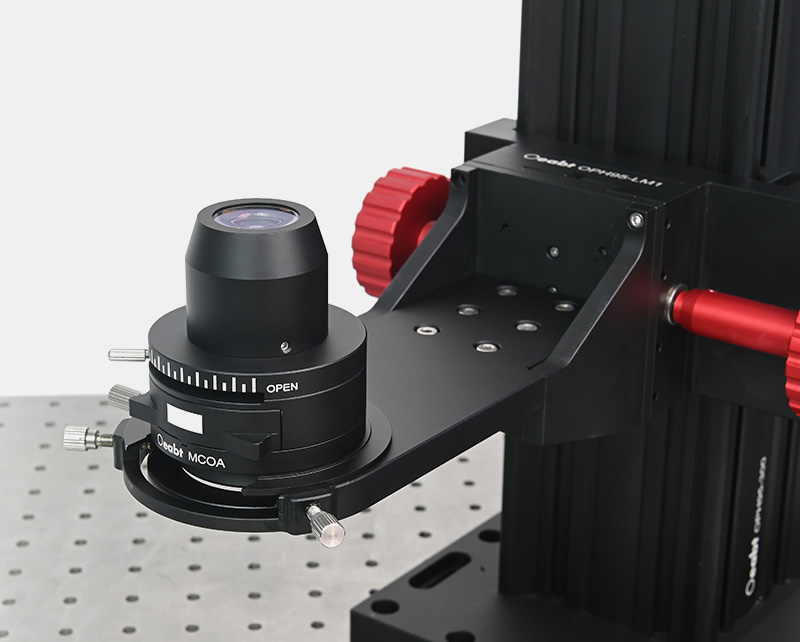

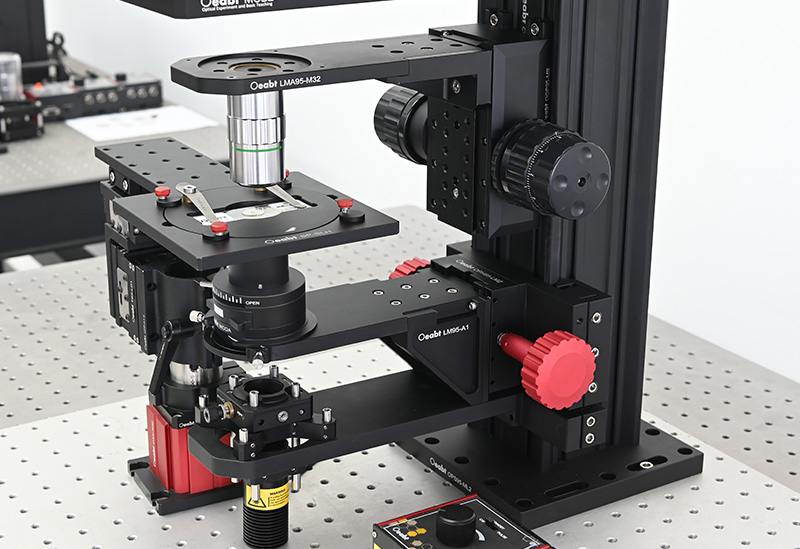

• 直接安装到OPH95-LM系列升降滑台模块上使用；
• 安装臂具有XY轴调节器，行程±2.5mm；
• 带母燕尾槽，使用2mm手拧螺丝固定聚光镜位置；

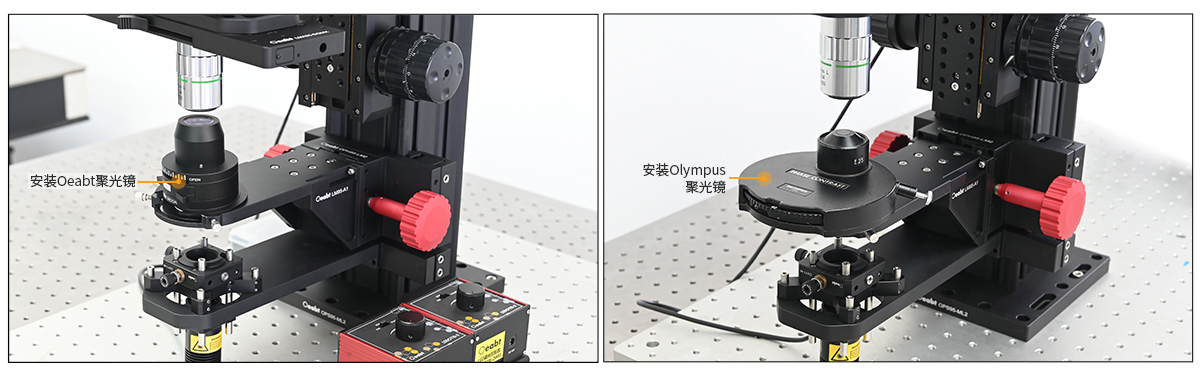

• CMA95-Olympus：兼容Olympus聚光镜选项；
• CMA95-OB：兼容Oeabt聚光镜或OB系列燕尾转接件；

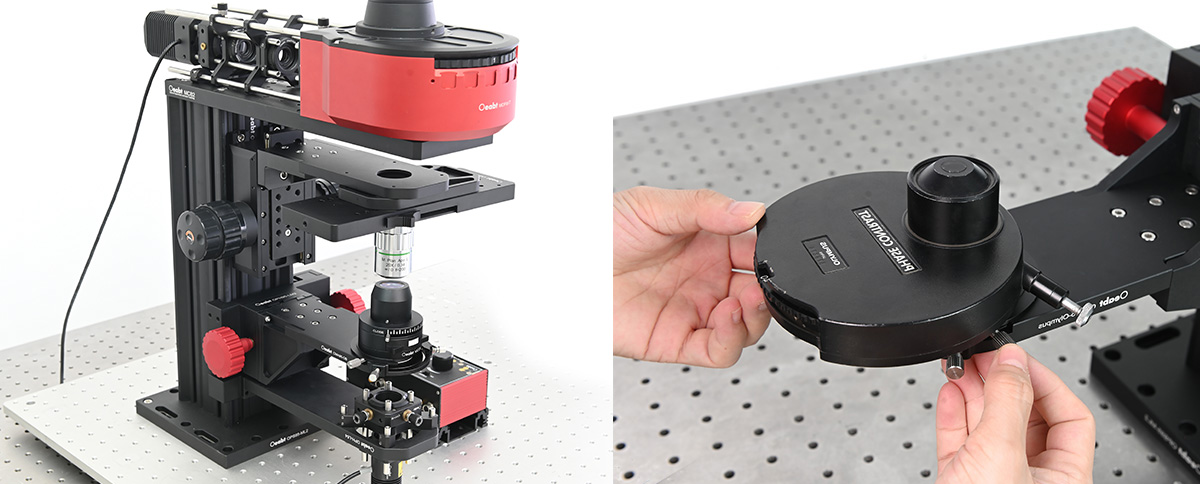

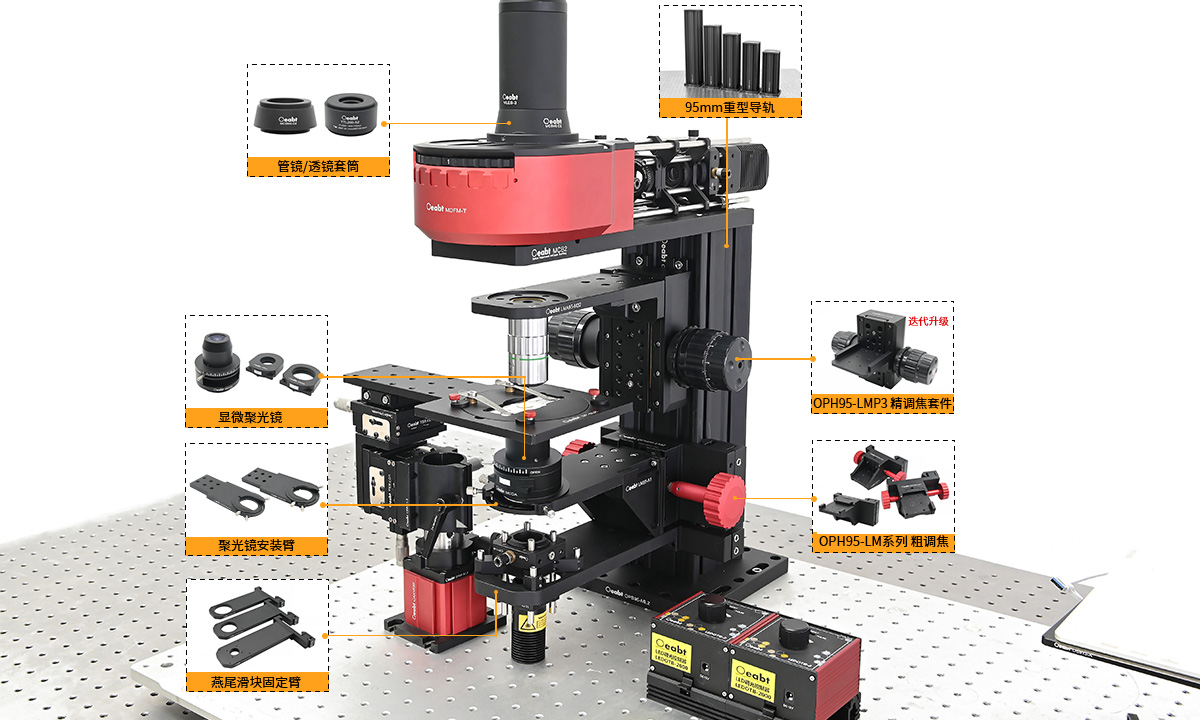

通过燕尾接口与调焦滑台模块，实现聚光镜、物镜及其他光学元件沿光轴的精确对准与定位。
|

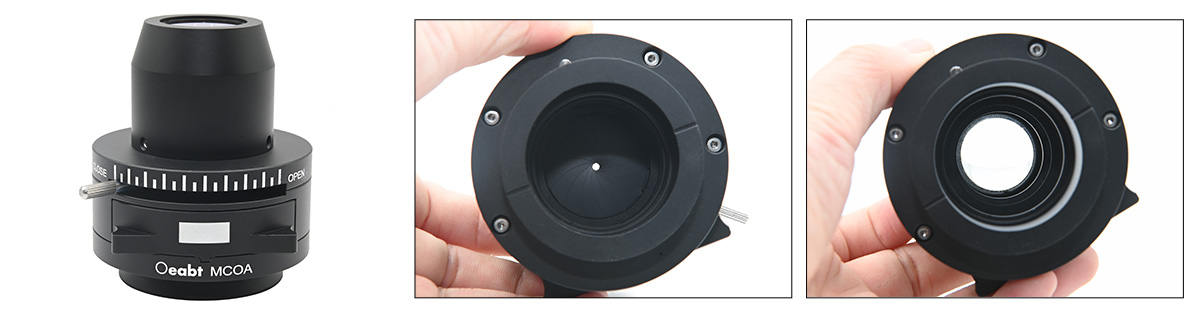

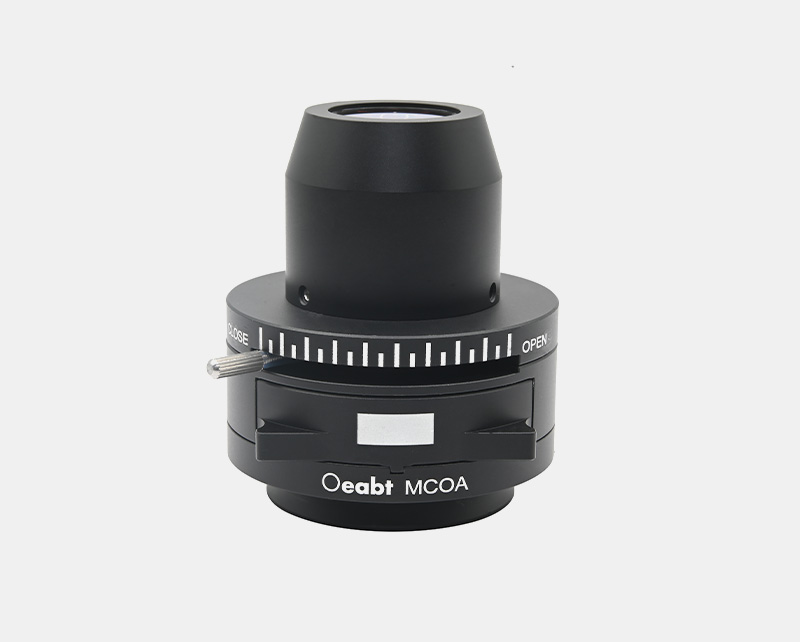

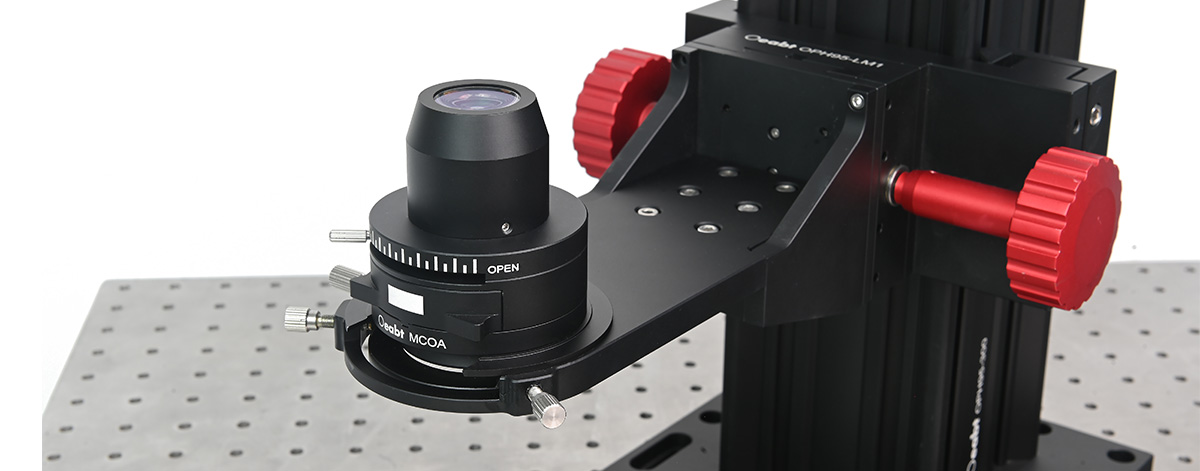

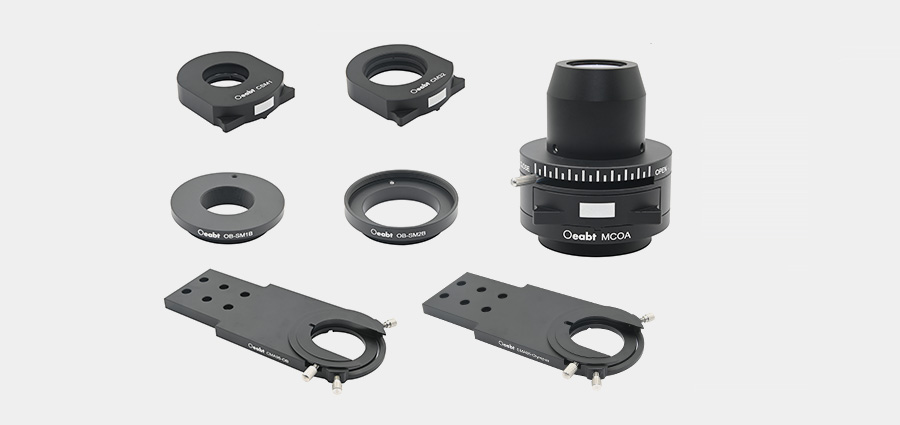

型号 |
MCOA |
|
规格 |
Ø59.1*69.2mm |
|
聚光镜类型 |
消色差透镜 |
|
光阑调节 |
通过光阑调节聚光镜的有效孔径，使其符合物镜的NA |
|
数值孔径(NA) |
0.78 |
|
工作距离 |
6.6mm |
|
适用波长 |
400-700nm |
|
推荐物镜放大倍数 |
10X-100X |
|
燕尾类型 |
【公燕尾头】Ø45.1mm，α=70° |
|
插条槽位 |
附带1个CM32托盘插条 |
|
重量 |
221.6g |
|
材质 |
消色差透镜+铝合金管身 |
|

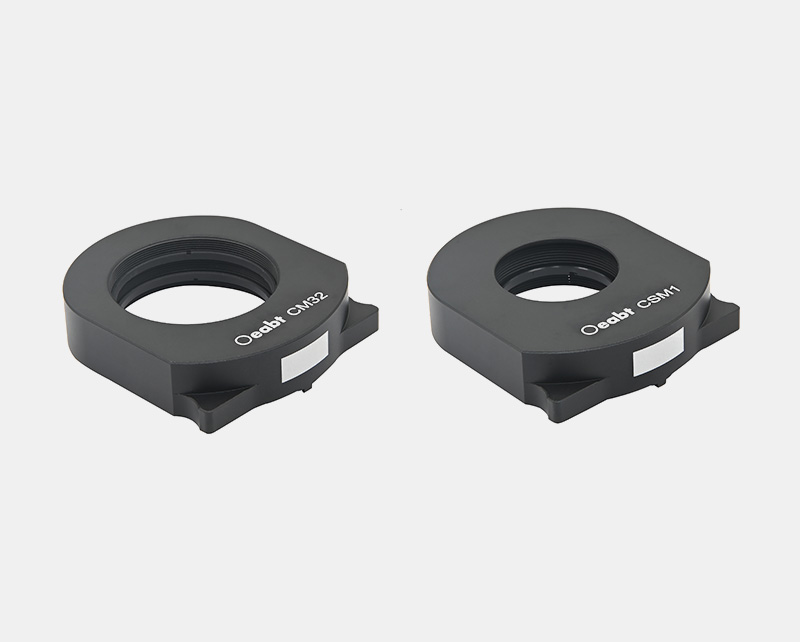

型号 |
CM32 |
CSM1 |
|
规格 |
54.6*46.7*11.8mm |
|
|
螺纹类型 |
M32.5*0.5 |
SM1（1.035-40） |
|
兼容元件 |
Ø32mm，厚度≤7.8mm |
Ø25.4mm，厚度 |
|
重量 |
45.5g |
54.5g |
|
材质 |
7075铝合金 |
|
|
型号 |
CMA95-OB |
CMA95-Olympus |
|
规格 |
187.3*76.2*13.2mm |
|
|
行程范围 |
XY轴向±2.5mm |
|
|
螺纹类型 |
M4*6处（沉头孔） |
|
|
燕尾类型 |
【母燕尾槽】Ø48.4mm，α=70° |
【母燕尾槽】Ø45.7mm，α=60° |
|
重量 |
287.0g |
290.7g |
|
型号 |
OB-SM1B |
OB-SM2B |
|
规格 |
Ø55.0*11mm |
Ø55.0*13.0mm |
|
螺纹类型 |
SM1（1.035”-40）内螺纹 |
SM2（2.035”-40）内螺纹 |
|
重量 |
38.8g |
16.0g |
|
燕尾类型 |
【公燕尾头】Ø44mm，α=70° |
|
|
材质 |
7075铝合金 |
|
CSM1 工程图下载
