• 将Oeabt系列套管和笼式产品扩展至显微成像系统的多样性；
• Ø1.5英寸的公头燕尾件，易于机械安装和光学端口对准；
• 将自搭建的光学系统接合他家制造商生产的显微镜镜筒、相机接口；
• 兼容SM1、SM2、30mm笼式系统；

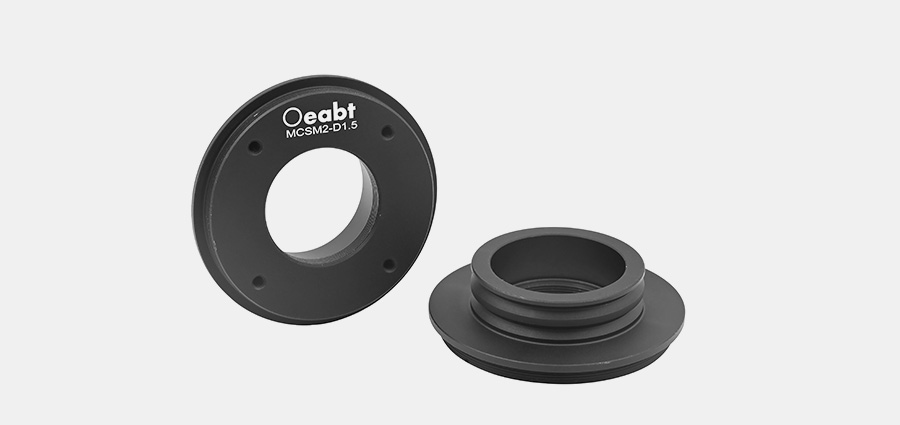

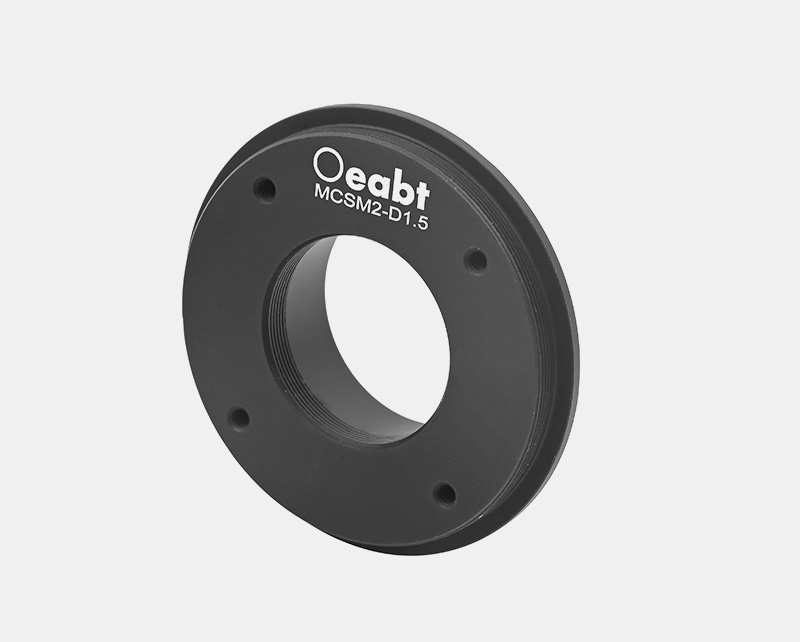

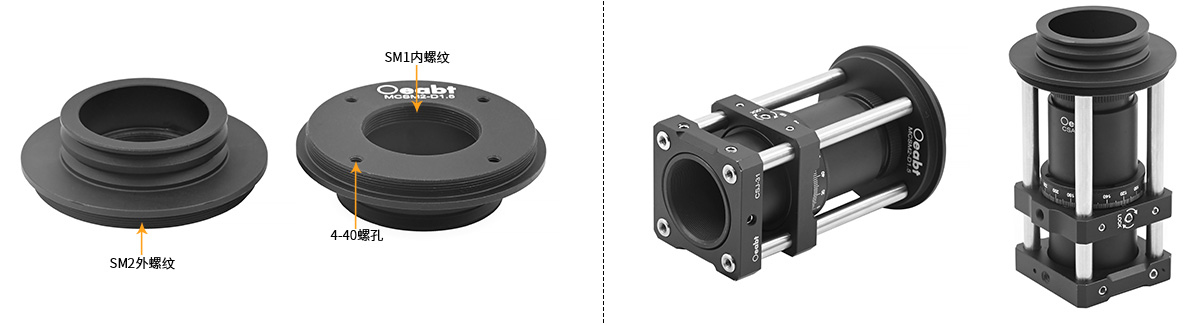

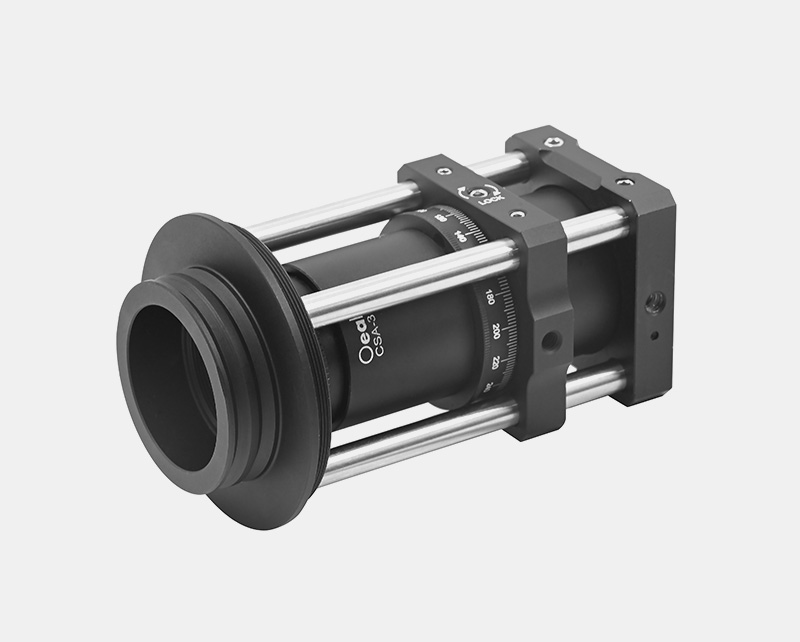

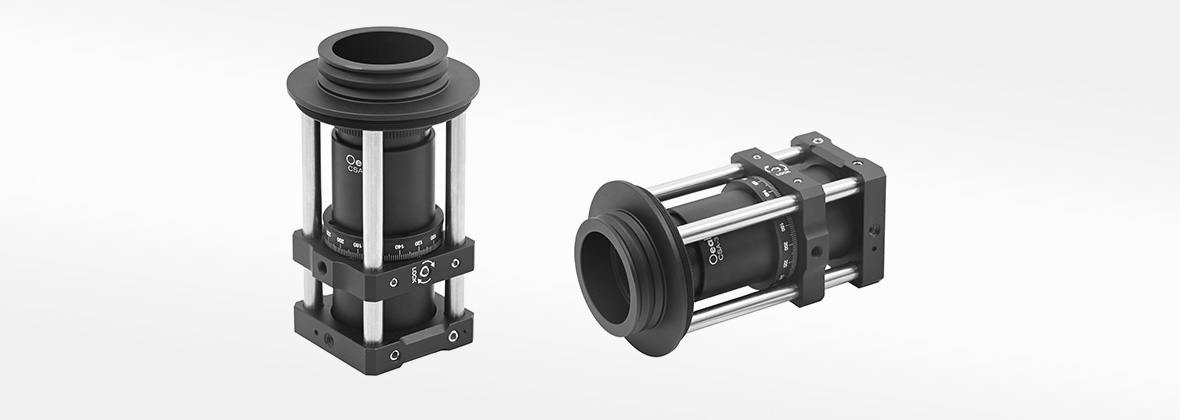

MCSM2-D1.5相机端口转接件用于将自搭建光学系统或探测器接合用于其他显微制造商生产的显微镜镜筒、相机接口，例如Thorlabs Cerna和Nikon Eclipse正置显微镜的相机接口。

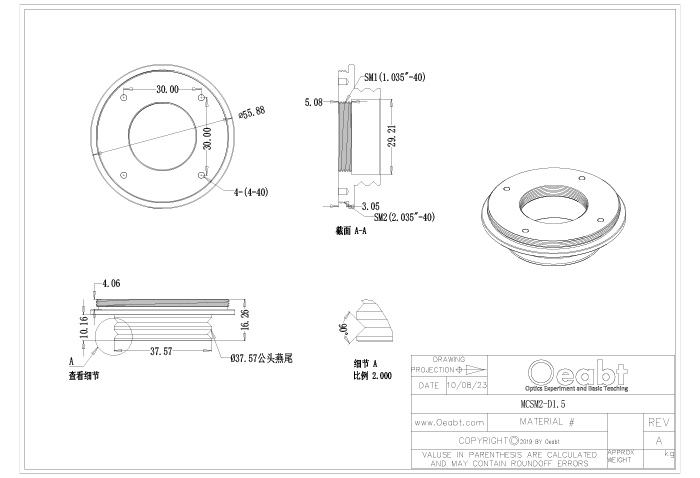

| 型号 |
MCSM2-D1.5 |
| 规格 |
Ø55.9*16.2mm，管身内径Ø37mm |
| 燕尾类型 |
Ø1.5英寸，α=90° |
| 螺纹类型 |
SM1（1.035”-40）内螺纹，SM2（2.035”-40）外螺纹，4-40*4处（间距30*30mm） |
| 重量 |
36.3g |
| 材质 |
7075铝合金 |
☑光学知识点
显微镜燕尾
燕尾，一种机械安装的方式，用于机械安装和光学端口对准。通过将一个燕尾插入另一个燕尾，再拧紧一个或多个固定螺丝，就可以将这些组件连接。燕尾有两种形状：线性的和环形的。线性燕尾可让匹配的元件滑动之后再锁定，定位十分灵活，同时也限制了其他方向的自由度。环形燕尾可在不同元件上实现光学端口的对准，保持单光轴，尽量减少用户的介入。
Oeabt显微成像系列的许多产品都使用了燕尾的设计，可以匹配我们自己的组件或其他制造商的光元件。为了方便识别燕尾的兼容性，产品参数表格列出了Oeabt现有燕尾及其关键尺寸。需注意：这些燕尾型号专用于Oeabt的产品，其他家显微制造商可能并不通用该命名规则，燕尾相应的兼容性请查看工程图纸。
|
Oeabt显微燕尾参考 |
|||||
| 类型 | 型号 | 燕尾形状 | 燕尾尺寸 | 角度 | 兼容对应 |
|
燕尾转接件 |
MCSM2-D2 |
公燕尾头 |
Ø50mm |
60° |
MCP-D2B |
|
MCSM2-D1.5 |
公燕尾头 |
Ø37.6mm |
60° |
Nikon Eclipse |
|
|
Thorlabs Cerna |
|||||
|
燕尾转接板 |
MCP-D2 |
公燕尾头 |
Ø51mm |
60° |
MCP-D2B |
|
MCP-D2B |
母燕尾头 |
Ø53.2mm |
60° |
MCSM2-D2 |
|
|
MCP-12D2B |
|||||
|
MCP-D2-1.5B |
公母燕尾头 |
Ø51mm【外径】
Ø46.17mm【内径】 |
60° |
MCP-D2B |
|
|
Nikon Eclipse |
|||||
|
Thorlabs Cerna |
|||||
|
Olym12pus |
|||||

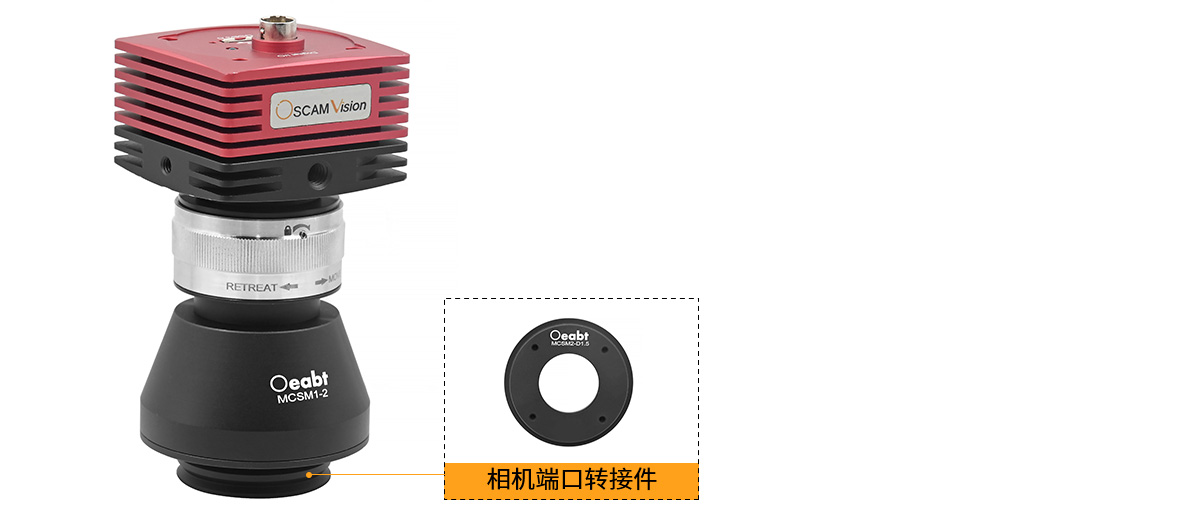

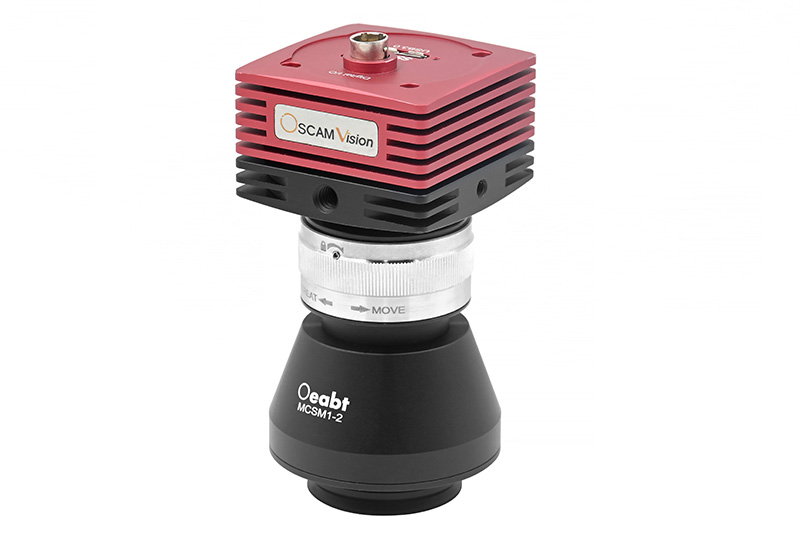

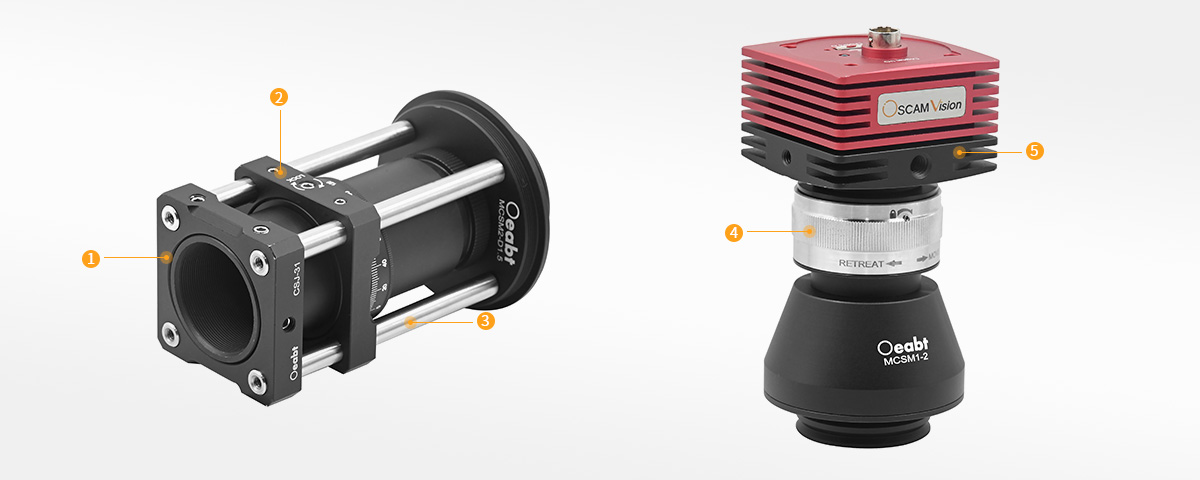

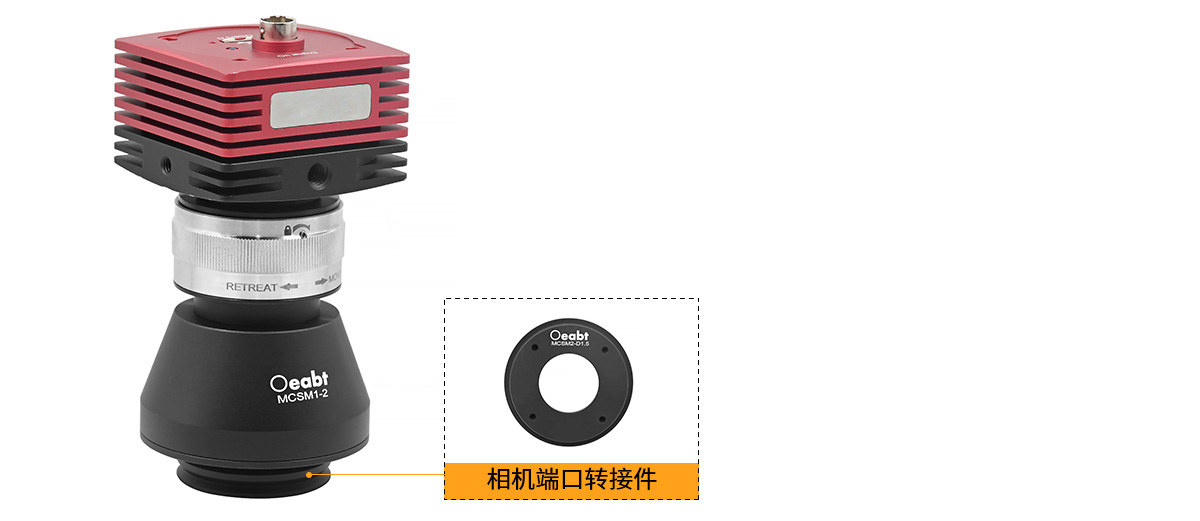

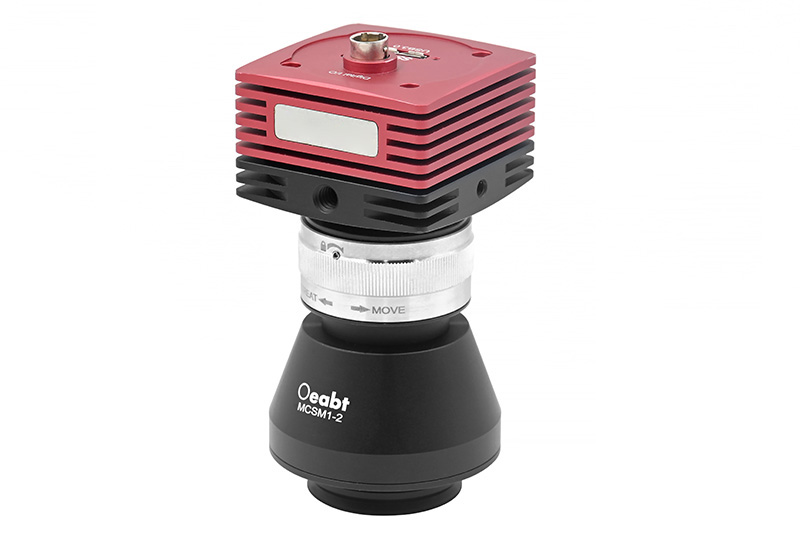

（1）MCSM2-D1.5相机端口转接件用于将自搭建光学系统或探测器接合用于其他显微制造商生产的显微镜镜筒、相机接口，例如Thorlabs Cerna和Nikon Eclipse正置显微镜的相机接口。相机可通过带外螺纹的C-Mount或SM1的连接件，将相机接合MCSM2-D1.5转接件，从而集成到显微镜系统。转接件可通过Ø1.5英寸的公燕尾块固定到光学端口。
• 将Oeabt系列套管和笼式产品扩展至显微成像系统的多样性；
• Ø1.5英寸的公头燕尾件，易于机械安装和光学端口对准；
• 将自搭建的光学系统接合他家制造商生产的显微镜镜筒、相机接口；
• 兼容SM1、SM2、30mm笼式系统；
