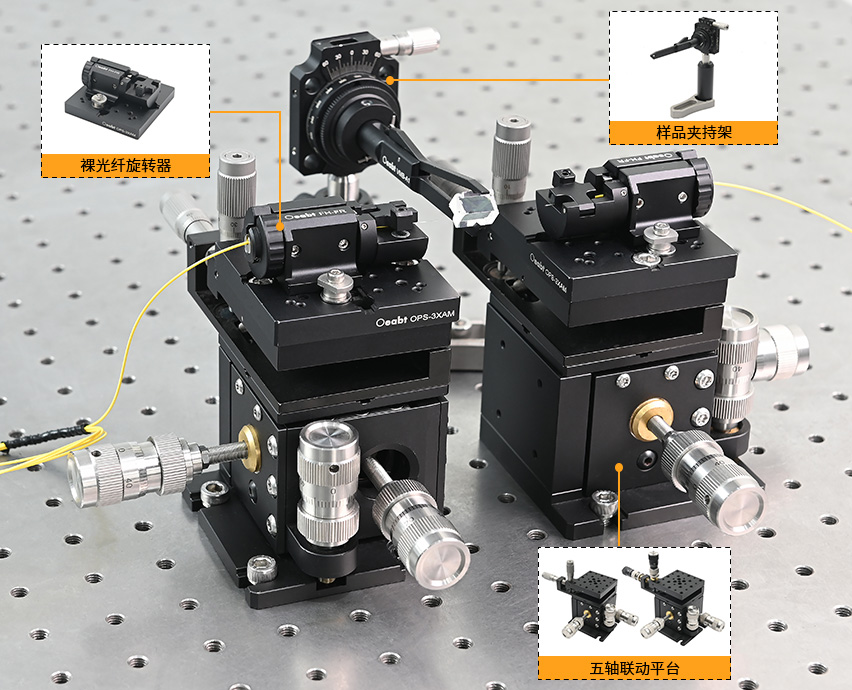

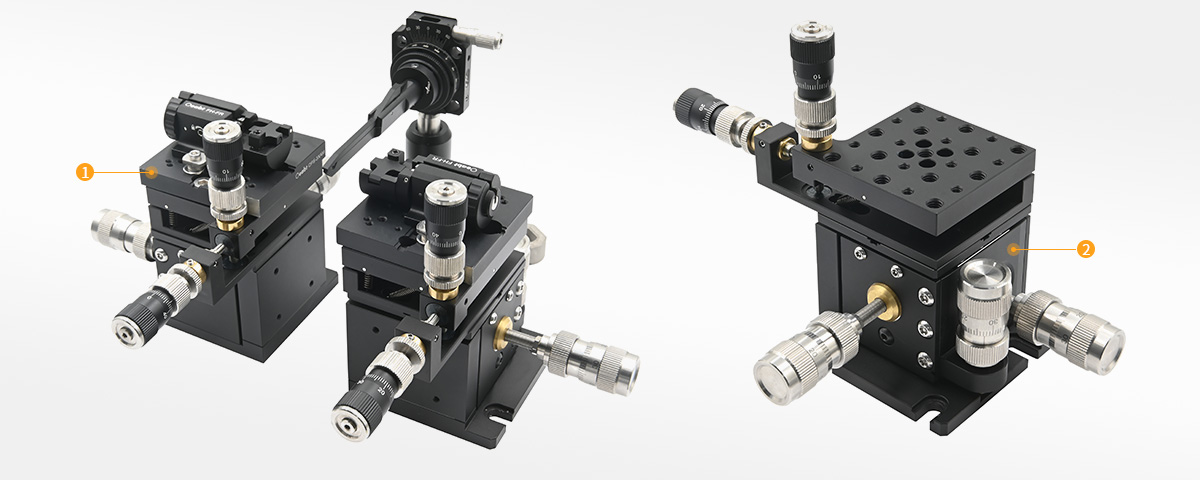

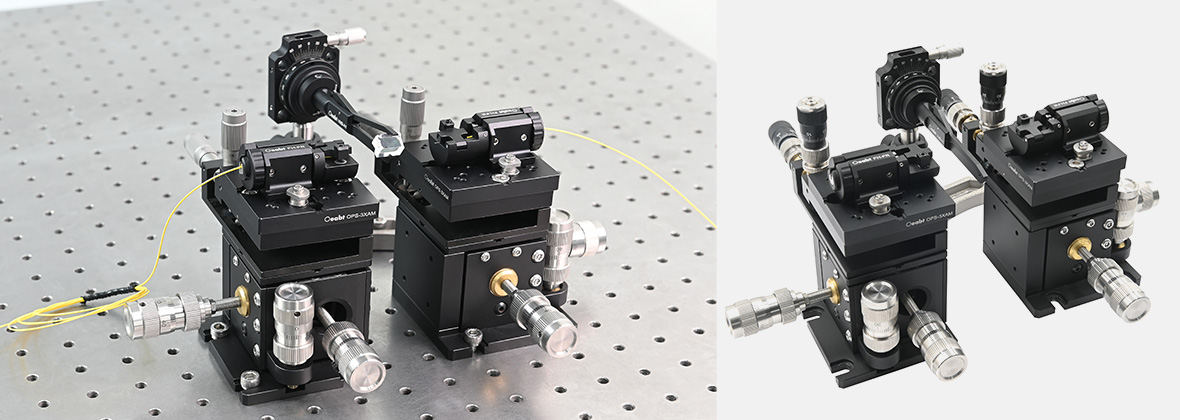

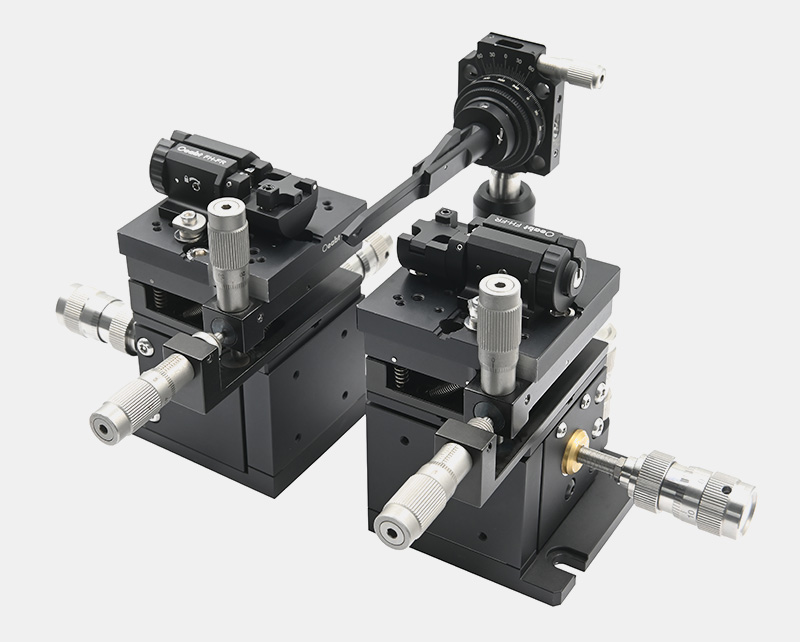

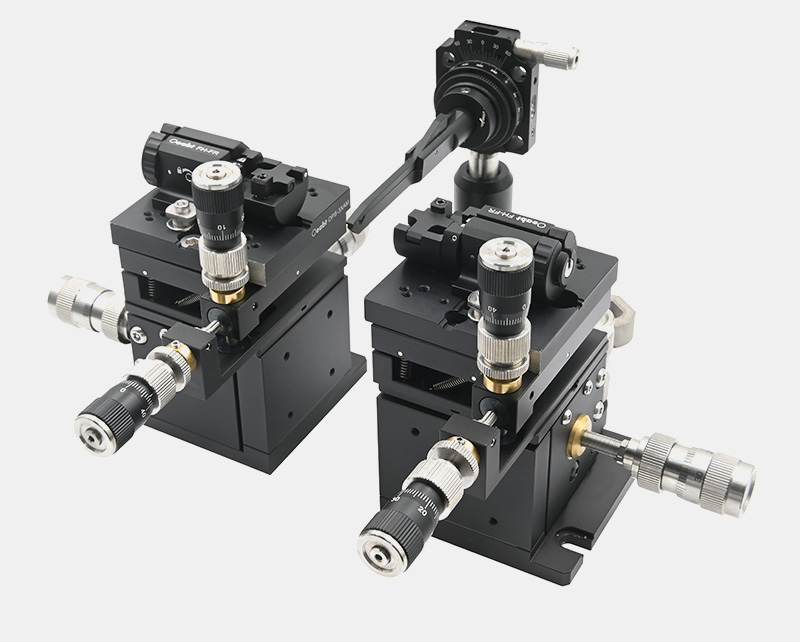

• 裸纤双工位平台（实现双向精密对准）：

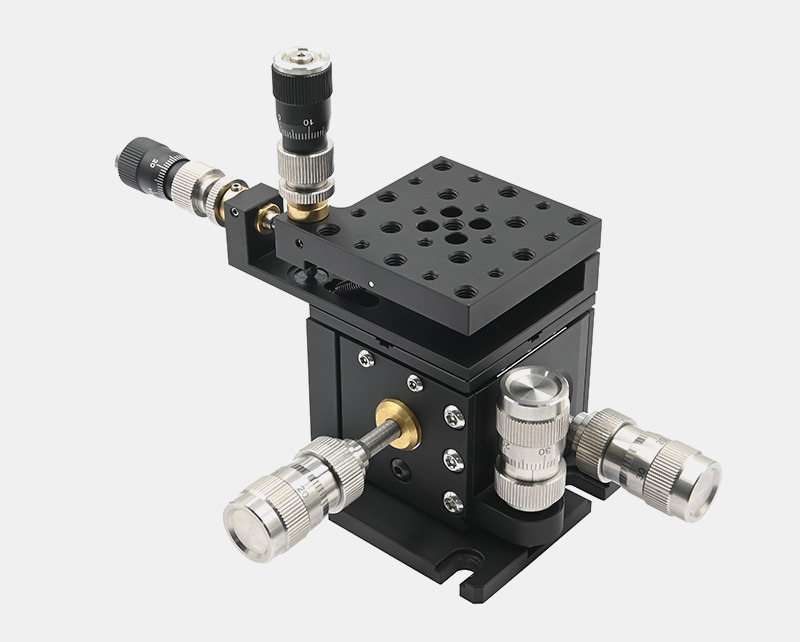

• 五轴调节：X/Y/Z平移4mm；XY轴仰俯/偏转：±4°（精度可选）；
• 360°连续旋转：光纤旋转器支持裸纤轴向旋转，并带有锁定功能；
• 样品夹持架（中部工位）：
• 360°旋转快速定位，侧微头提供±7°精调角度；俯仰/偏转±6°调节，1.29°/rev；
• V形压块兼容元件：≥Ø1.5mm 且≤Ø12mm（如波片、晶体等）
• 系统光轴高度固定为109.5mm；

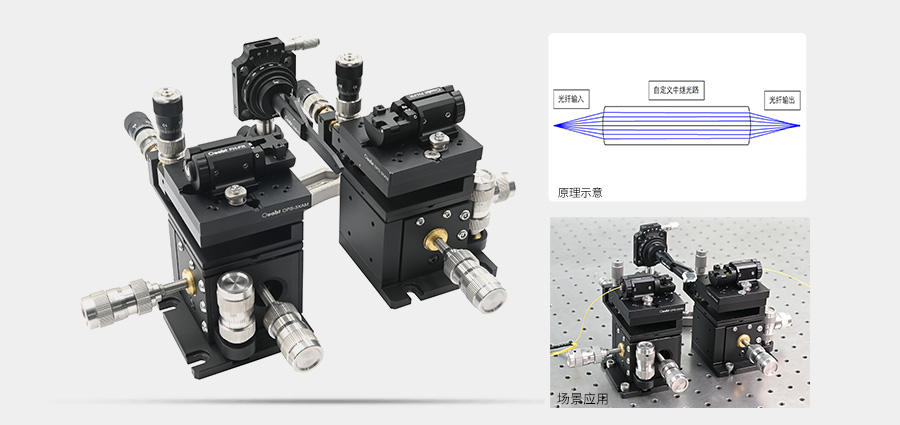

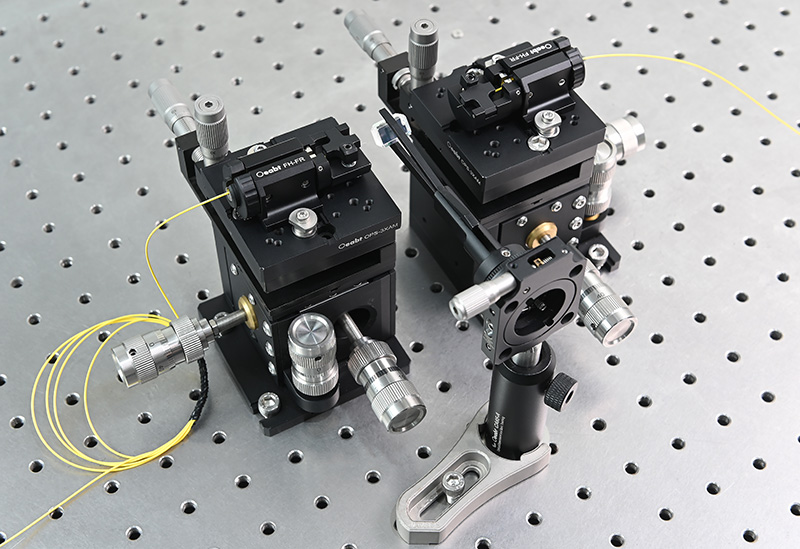

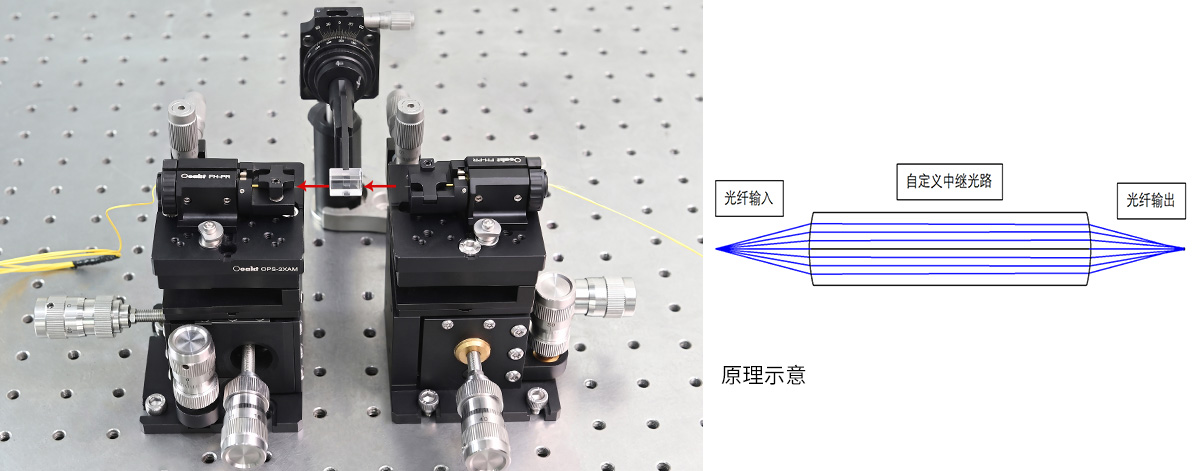

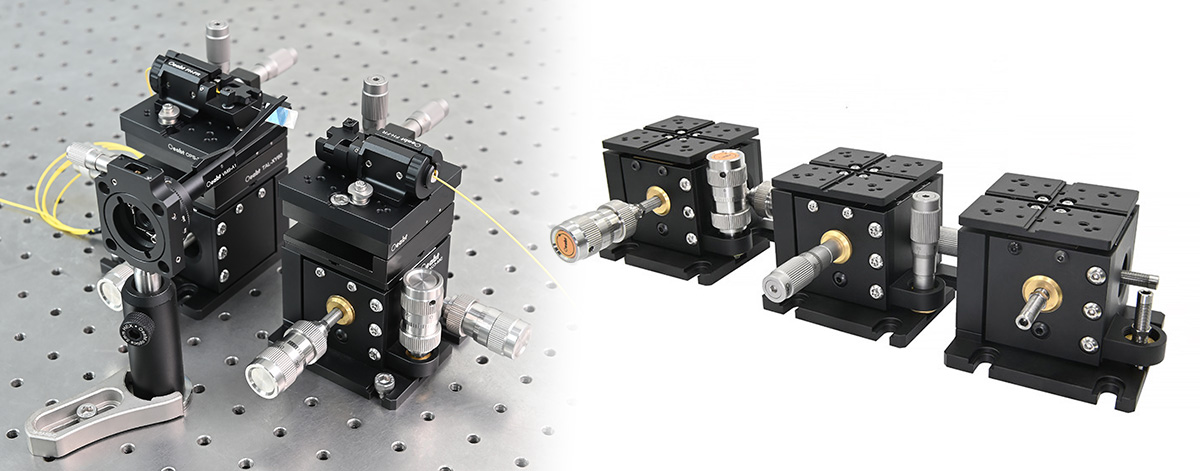

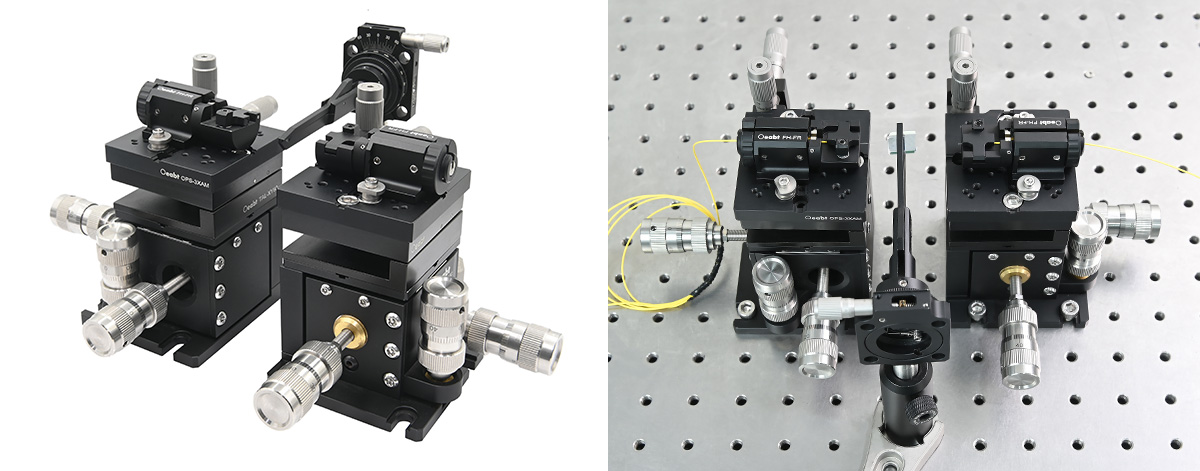

• 应用场景：裸纤与波导/芯片的直接耦合；偏振敏感型光纤实验；光纤端面处理与检测；特种光纤（保偏光纤、光子晶体光纤）耦合；
支持高精五轴调节与双级旋转定位，适用于光纤器件测试、非线性光学实验及光纤传感系统搭建等高端应用场景。
|
技术规格 |
参数配置 |
|
|
夹持光纤 |
Ø125μm裸纤（不附带缓冲层） |
|
|
光纤调节 |
XYZ轴4mm（粗调精度10μm；细调行程300μm（分辨率1μm)) |
|
|
仰俯/偏转±4° |
TAL-XY60型（分辨率10μm） |
|
|
TAL-XY60P型（粗调0.5mm/圈；精调行程350μm，分辨率0.5μm） |
||
|
360°旋转，可锁定 |
||
|
夹持样品 |
≥Ø1.5mm，且≤Ø12mm的元件 |
|
|
样品架调节 |
360°旋转（分度2°），侧微头±7°精调（游标5弧分）； |
|
|
±6° 俯仰/偏转（分辨率1.29°/rev） |
||
|
光轴高度 |
109.5mm |
|
|

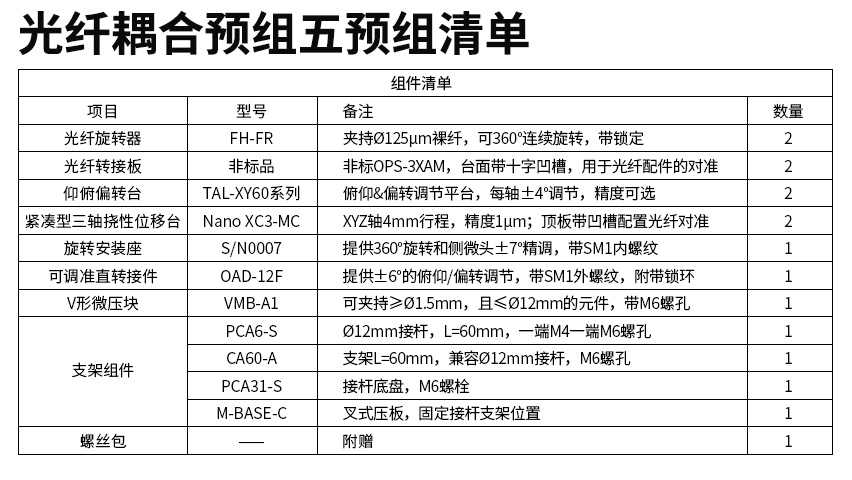

预组选型 |
详见下方表格 |
|
用户可根据所需精度，选择对应的预组型号：
|
行程配置选项 |
角度配置选项 |
预组型号 |
|
Nano XC3-MC |
TAL-XY60（精度10μm） |
OBFXC3-MC |
|
TAL-XY60P（精度0.5μm） |
OBFXC3-MCP |

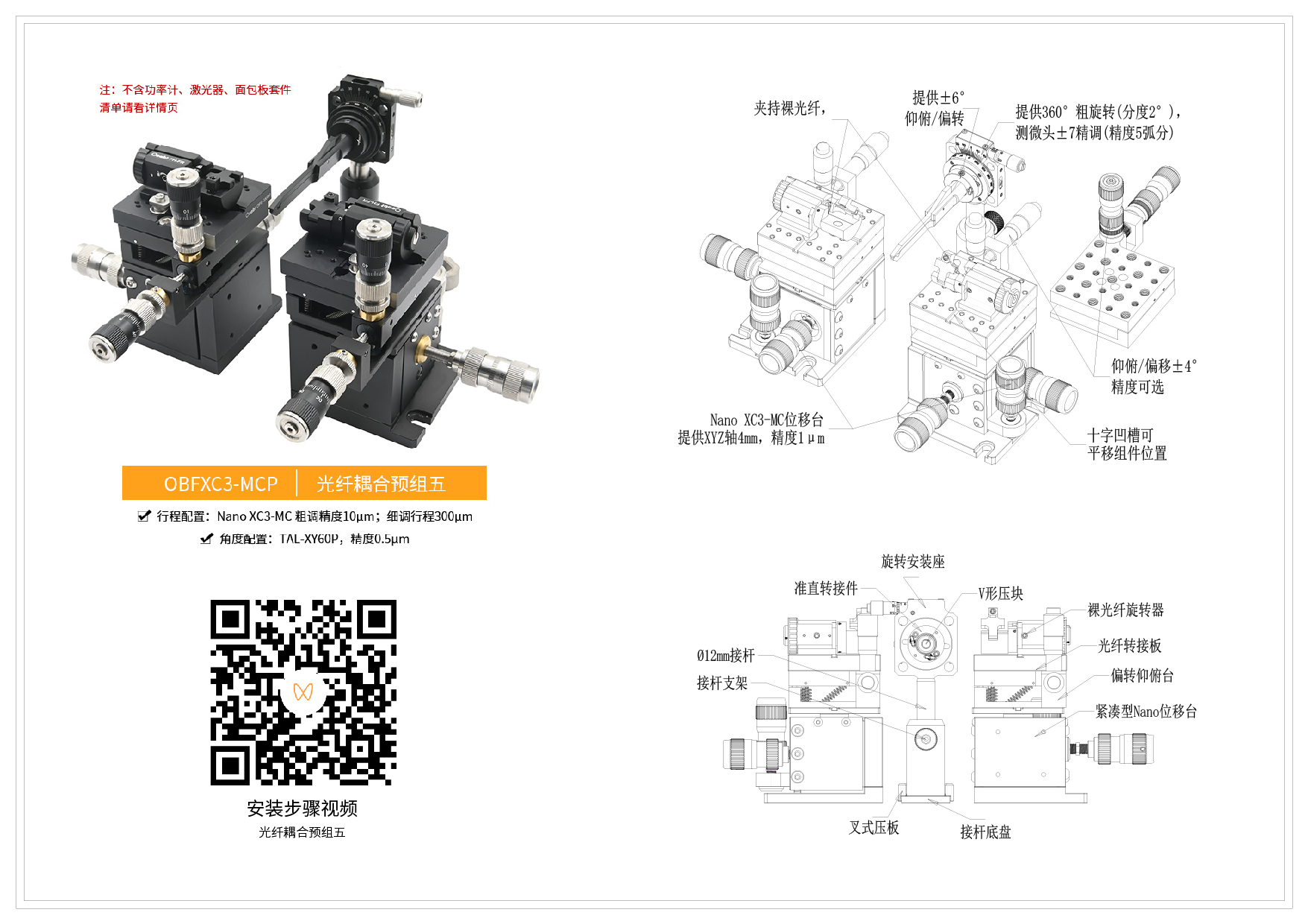

OBFXC3系列 工程图下载
