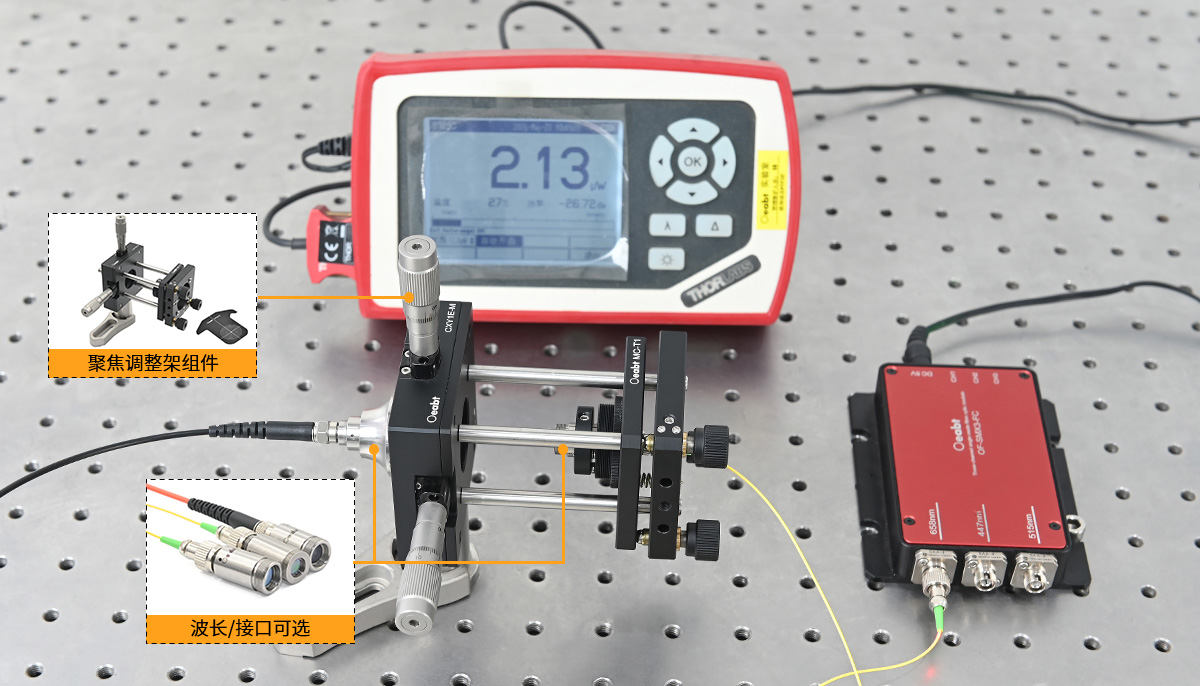

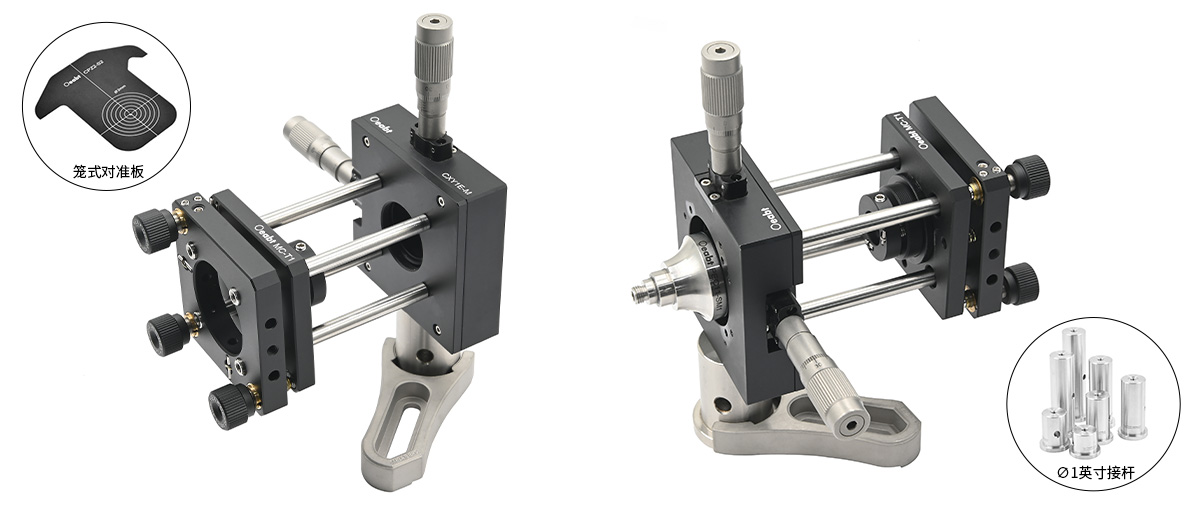

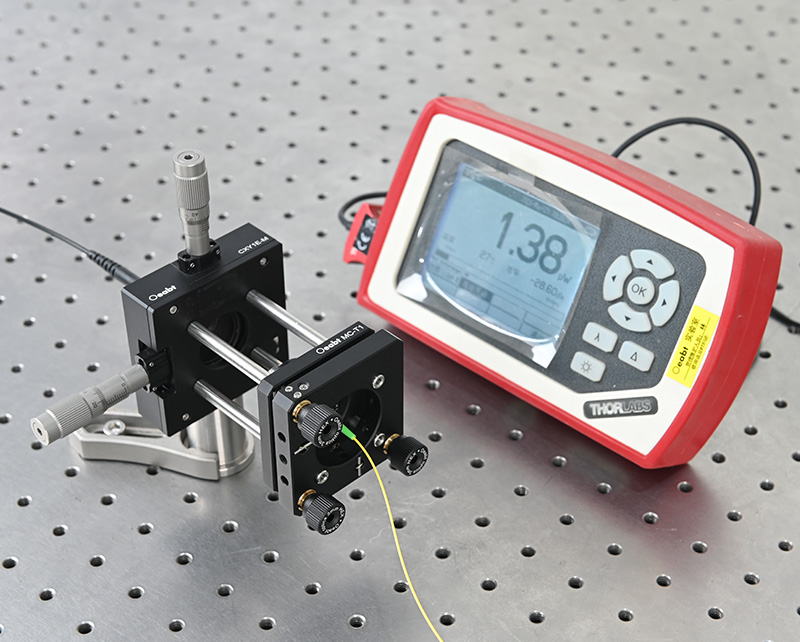

• 入射端准直镜：提供±4° 俯仰角调节及±3mm平移调节；
• 出射端准直镜：提供XY轴±2.5mm平移，精度分度10μm；
• 系统光轴高度固定为84.1mm；

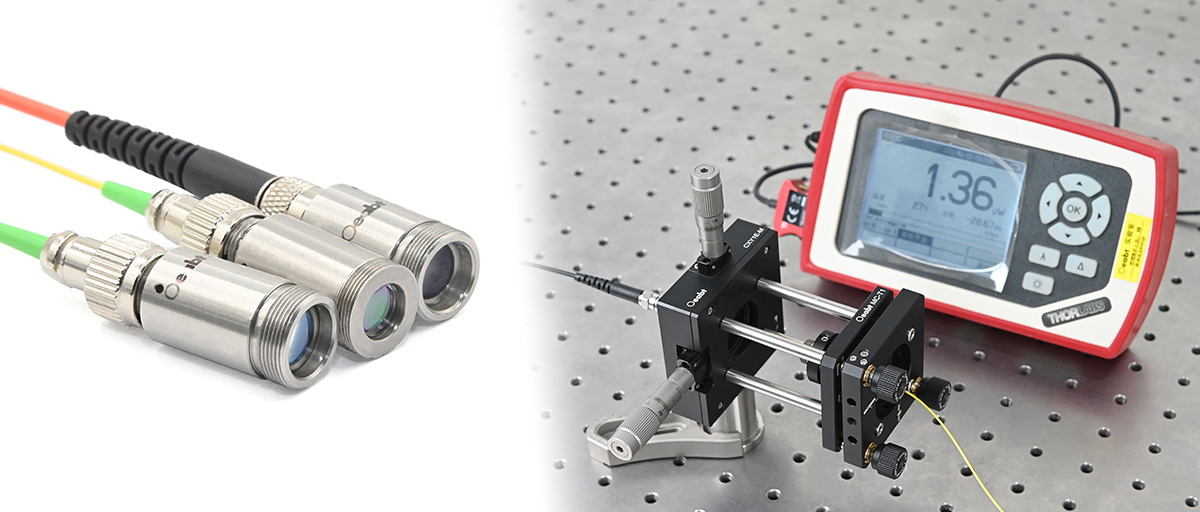

• 标配定焦准直镜：集成式，可选405-850nm；

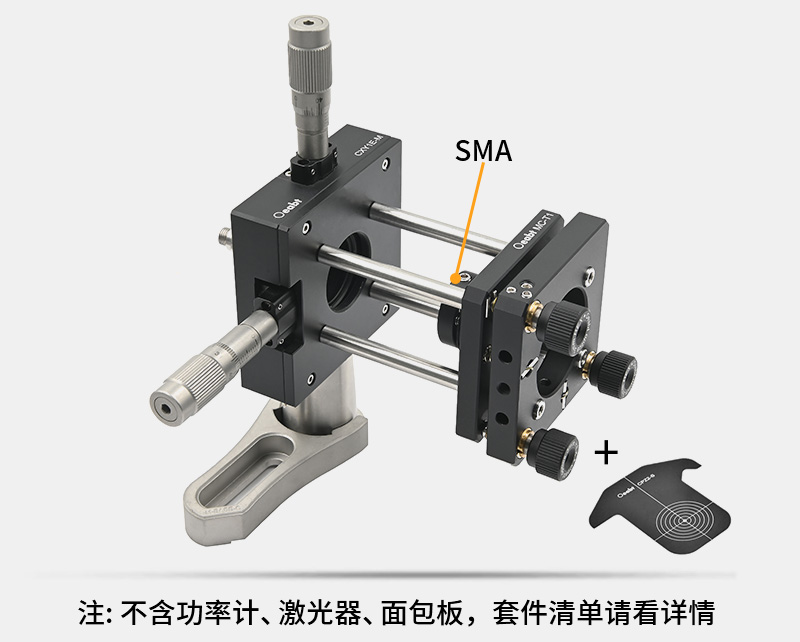

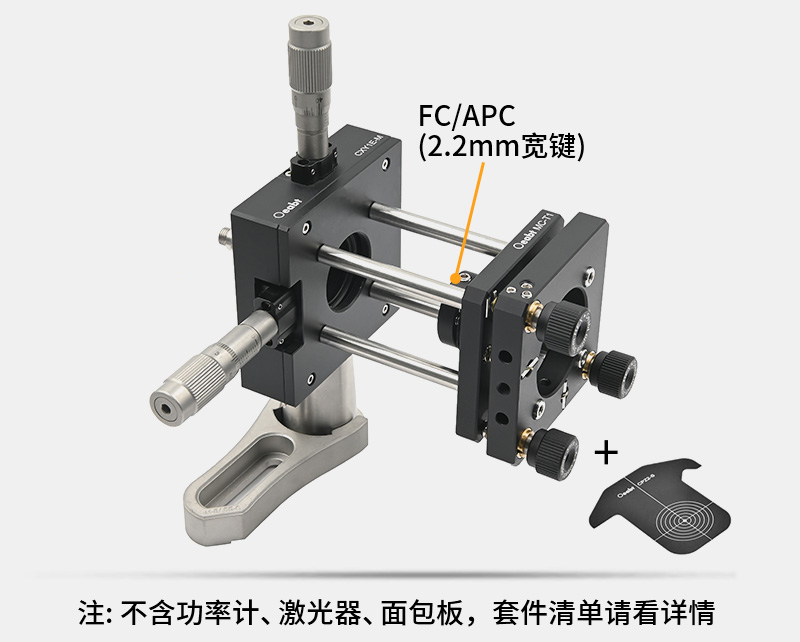

• 光纤接口：FC/PC、FC/APC、SMA可选；

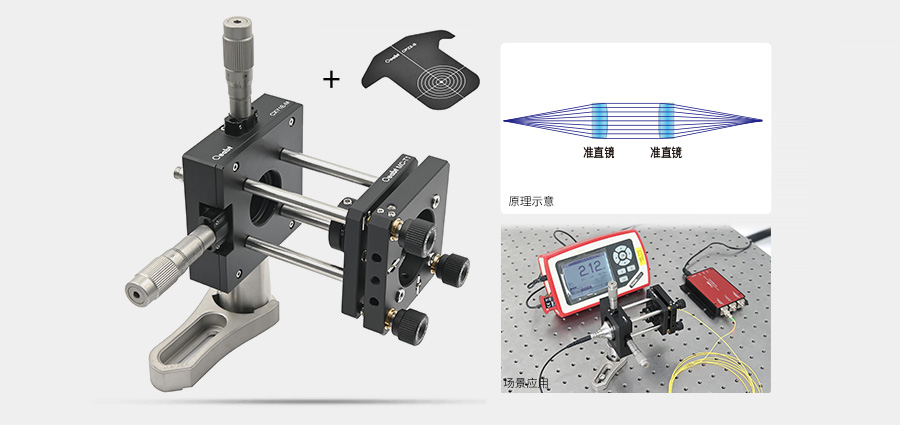

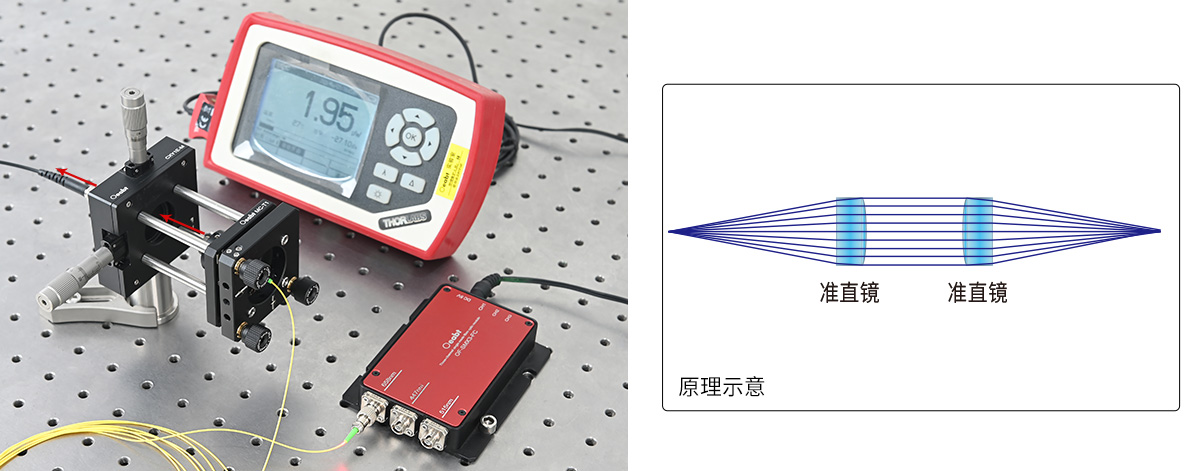

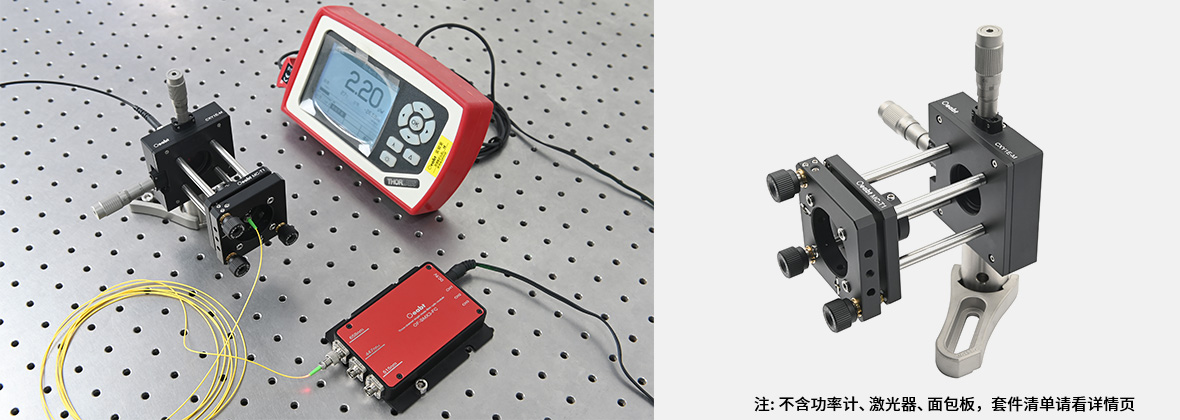

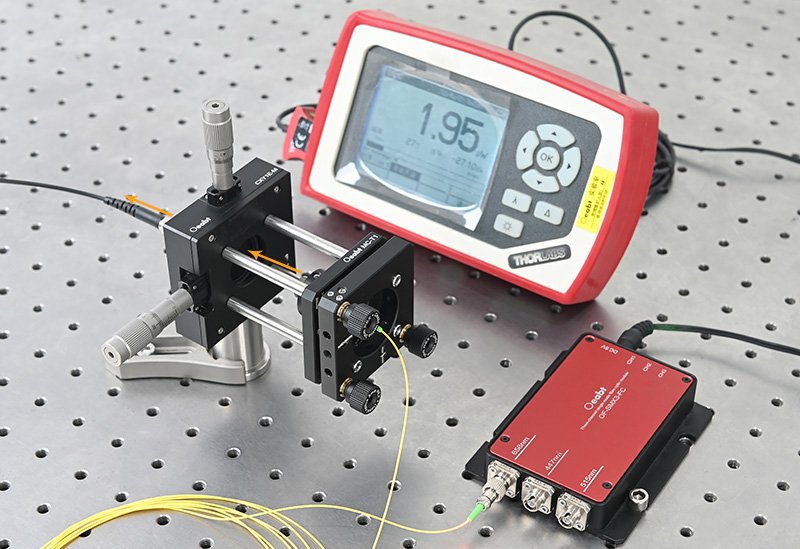

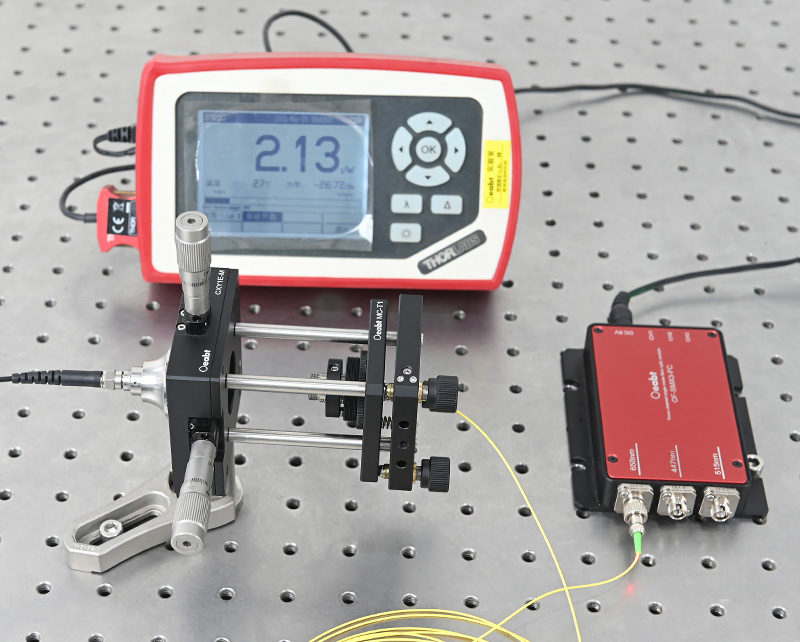

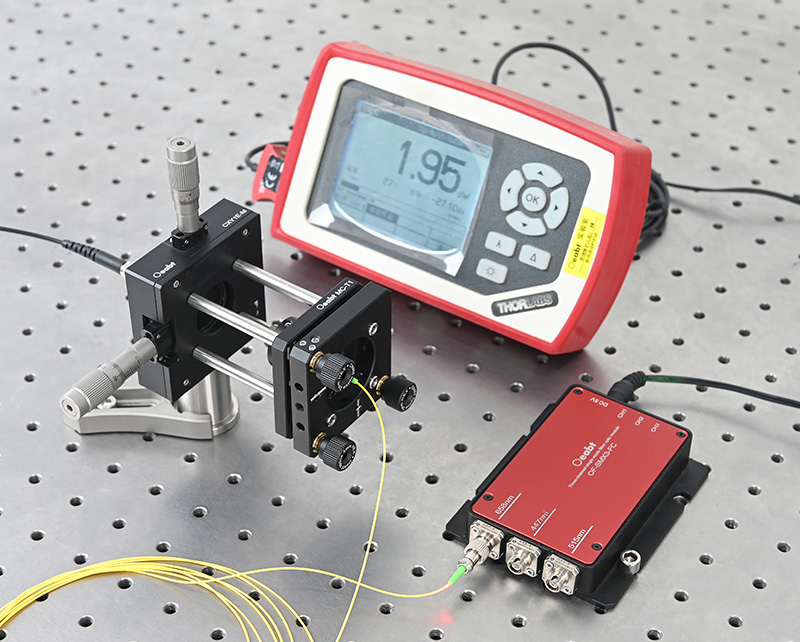

该预组为双端准直型光纤耦合调节，适用于多模光纤系统中的光路连接、功能模块扩展及教学演示。
|

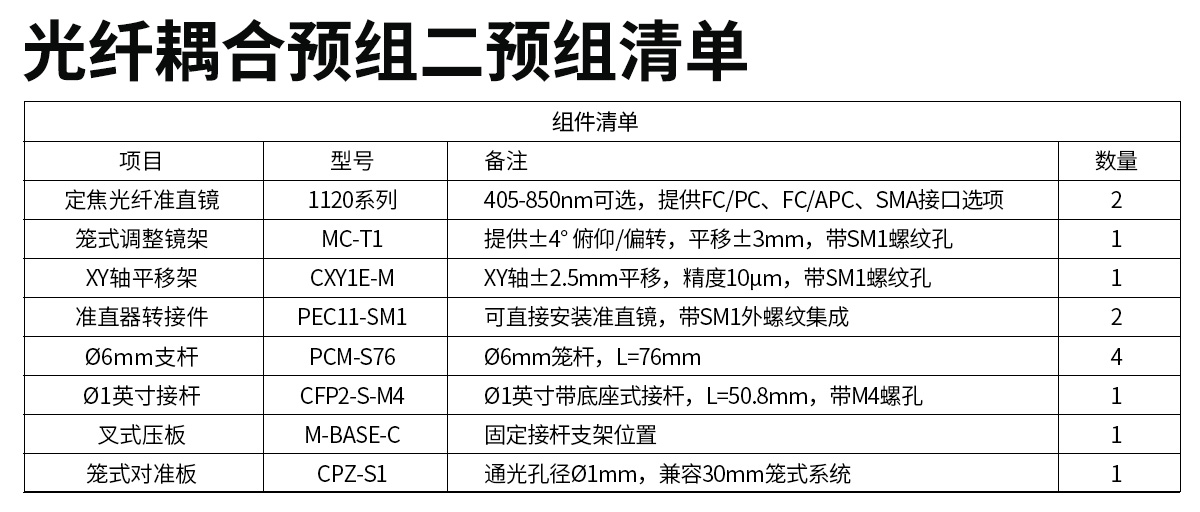

技术规格 |
参数配置 |
|
准直镜波长 |
405/450/488/520/635/658/785/830/850nm |
|
光纤接口 |
FC/PC、FC/APC、SMA（三选一，选型时指定） |
|
准直镜参数 |
焦距15mm；数值孔径NA 0.17；有效准直距离2m；光束直径：5mm(785、830、850nm为3mm)； |
|
入射端调节 |
±4° 俯仰/偏转，0.5°/rev；平移±3mm（三个调节器旋拧） |
|
出射端调节 |
XY轴±2.5mm平移，精度10μm |
|
光轴高度 |
84.1mm |
|
预组选型 |
详见下方表格 |
用户可根据所需波长与接口类型，选择对应的预组型号：
|
波长（nm） |
FC/PC预组型号 |
FC/APC预组型号 |
SMA预组型号 |
|
405 |
OFBC-FC-405 |
OFBC-FCAPC-405 |
OFBC-SMA-405 |
|
450 |
OFBC-FC-450 |
OFBC-FCAPC-450 |
OFBC-SMA-450 |
|
488 |
OFBC-FC-488 |
OFBC-FCAPC-488 |
OFBC-SMA-488 |
|
520 |
OFBC-FC-520 |
OFBC-FCAPC-520 |
OFBC-SMA-520 |
|
635 |
OFBC-FC-635 |
OFBC-FCAPC-635 |
OFBC-SMA-635 |
|
658 |
OFBC-FC-658 |
OFBC-FCAPC-658 |
OFBC-SMA-658 |
|
785 |
OFBC-FC-785 |
OFBC-FCAPC-785 |
OFBC-SMA-785 |
|
830 |
OFBC-FC-830 |
OFBC-FCAPC-830 |
OFBC-SMA-830 |
|
850 |
OFBC-FC-850 |
OFBC-FCAPC-850 |
OFBC-SMA-850 |
|
注：准直镜标准型号为1120系列，选型时需同时指定波长与接口。 |
|||
|
光纤类型 |
单模（芯径Ø9µm） |
多模（芯径Ø1000µm） |
||||
|
测试波长 |
488nm |
520nm |
658nm |
450nm |
520nm |
658nm |
|
耦合效率 |
/ |
70% |
70% |
85% |
||
|
注意：单模光纤耦合时因物镜与光纤NA 不匹配，效率较低；多模光纤可获得较高耦合效率。 |
||||||

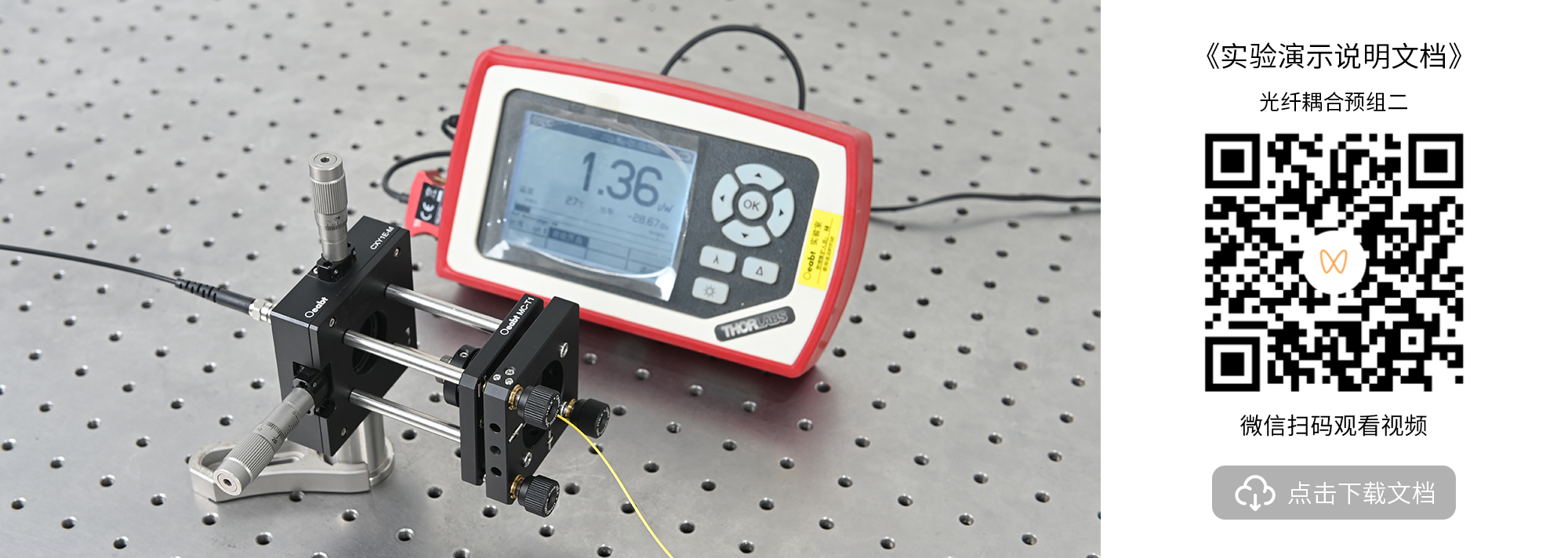

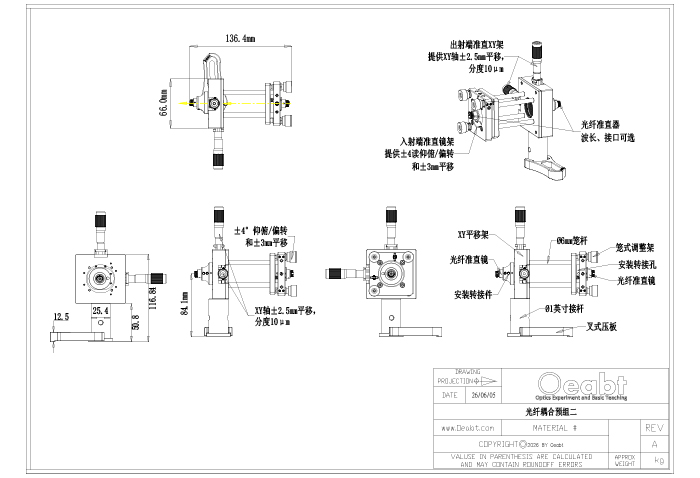

工程图下载
