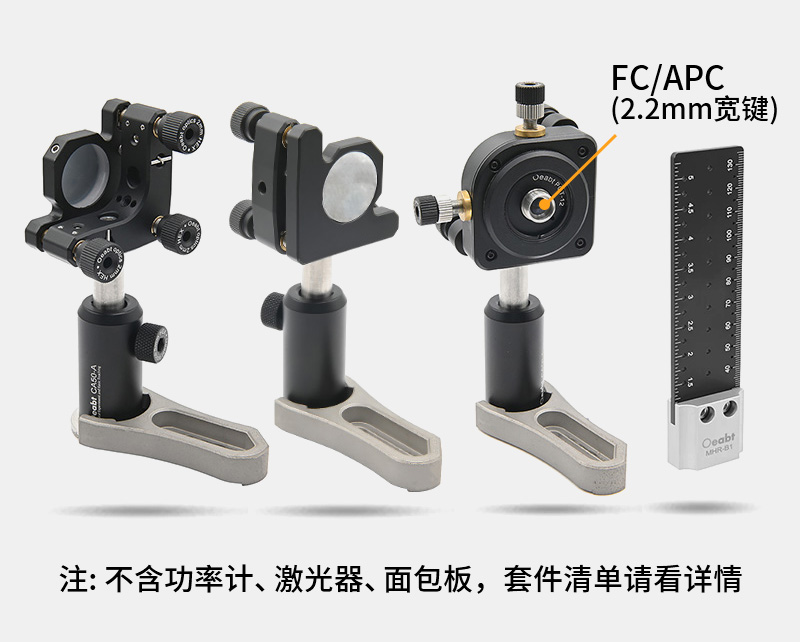

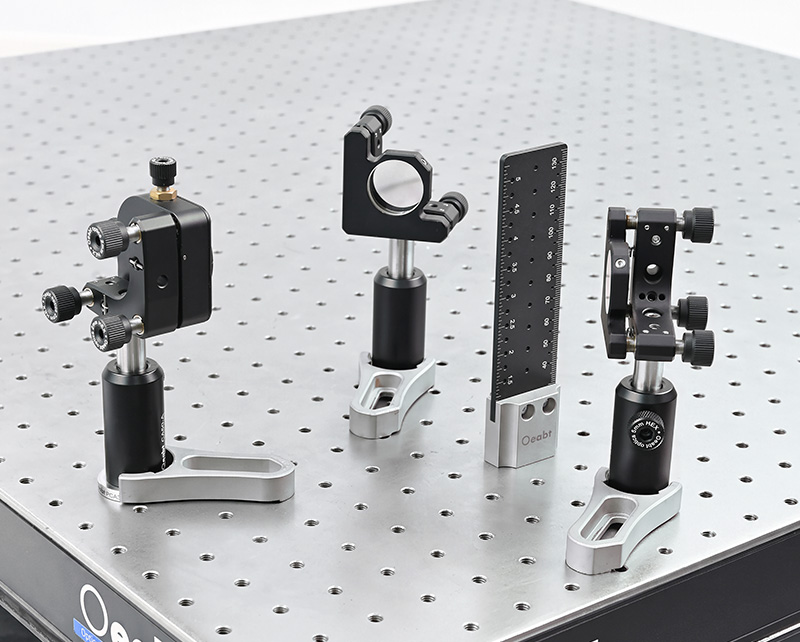

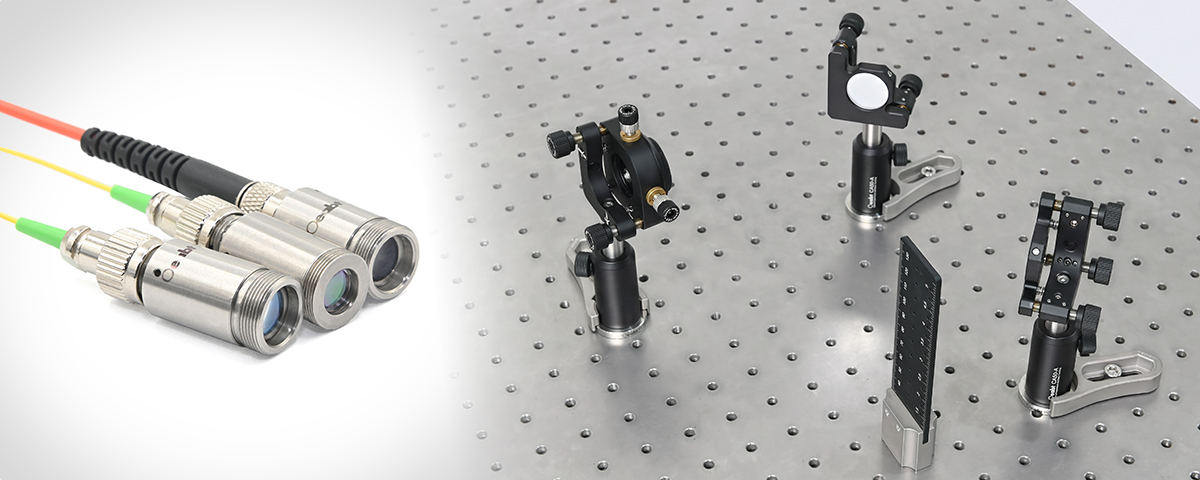

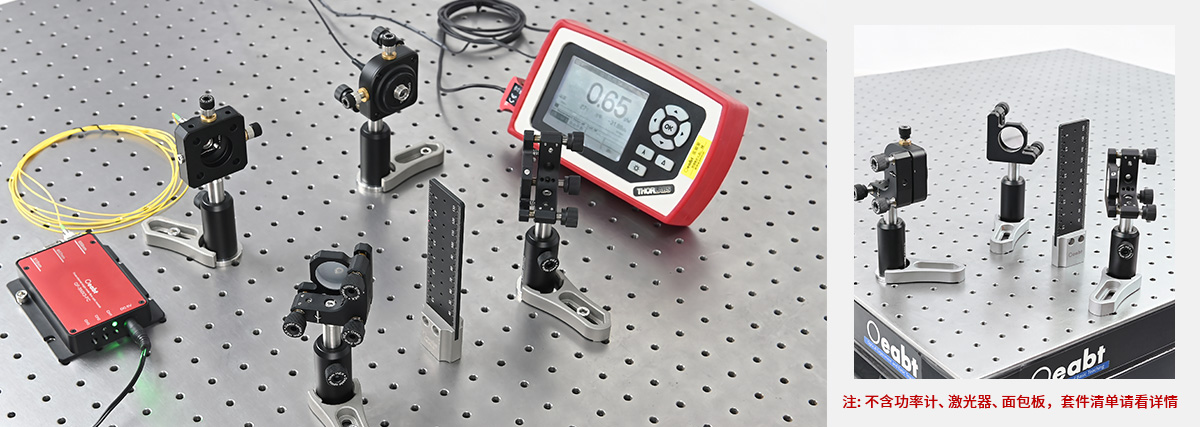

产品说明

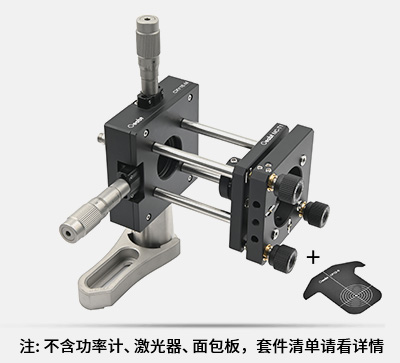

• 核心配置： 反射镜座调节：±4°俯仰/偏转调节，0.5°/rev，用于优化耦合效率； 准直镜五轴调节：俯仰/偏转±4°、XY轴±1mm和Z轴最大平移6.4mm；
• 可选波长范围：405-850nm（标配定焦准直镜）；

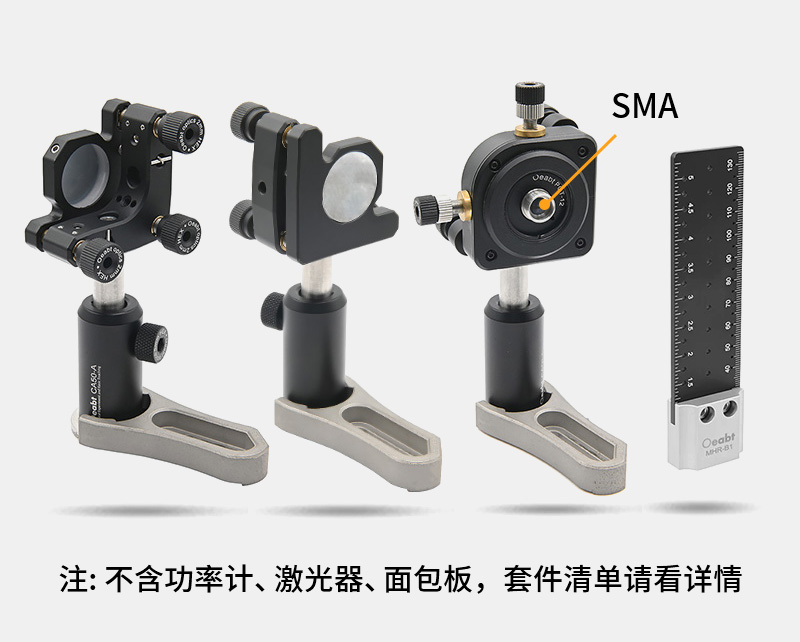

• 光纤接口：FC/PC、FC/APC、SMA可选；

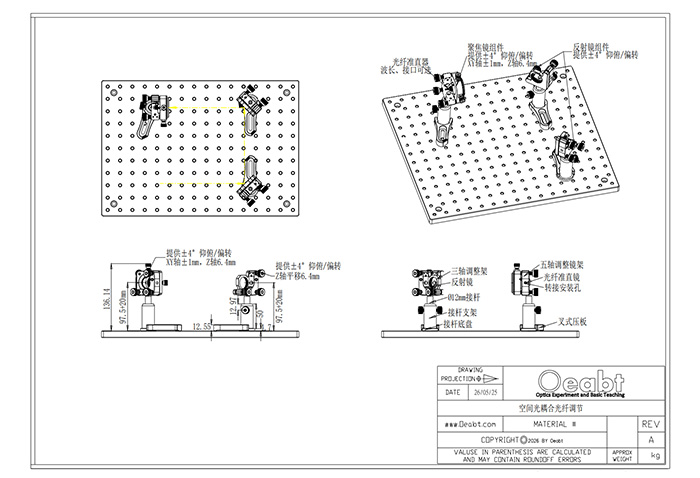

• 最低光轴高度97.5mm，并可向上调节+20mm，适应不同光路布局；
• 应用场景：空间光至单模/多模光纤的耦合；激光器输出光纤耦合；自由空间光通信系统搭建；

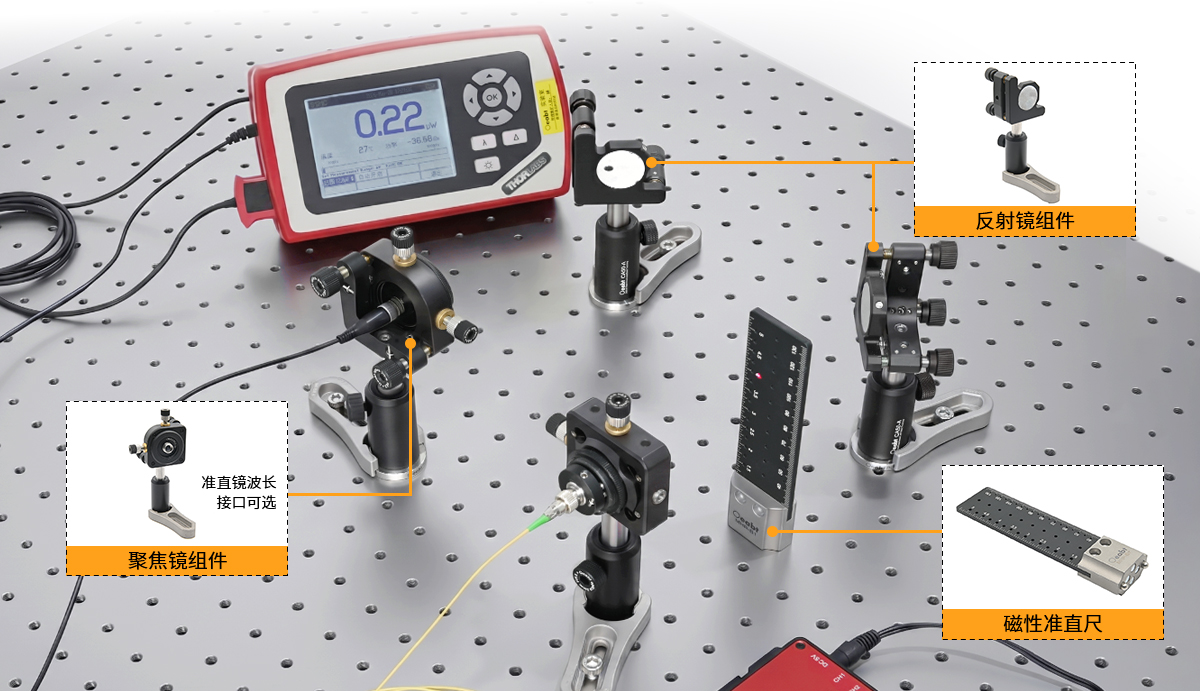

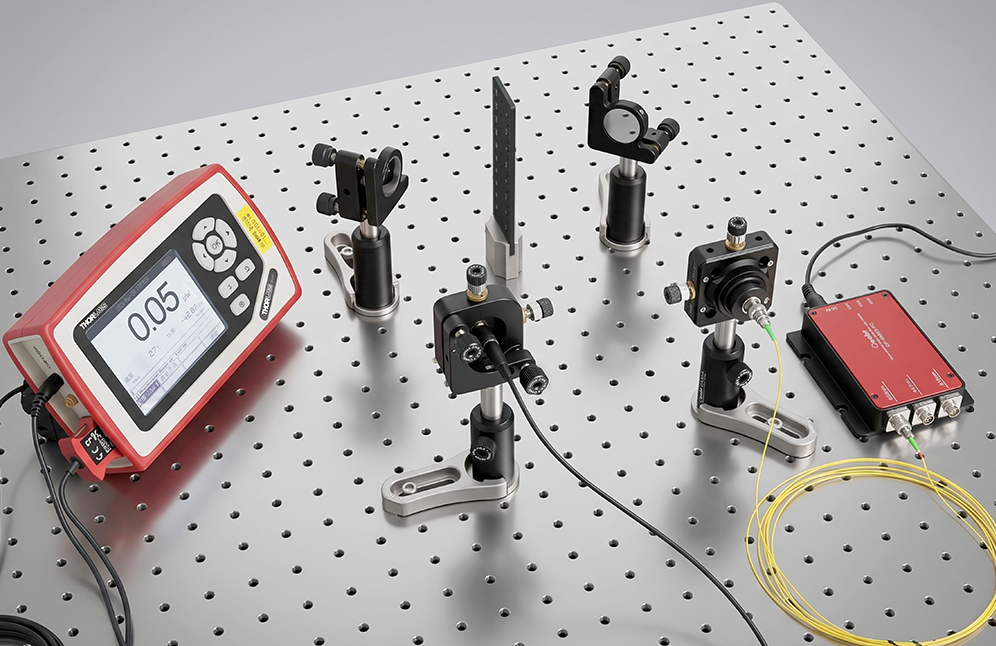

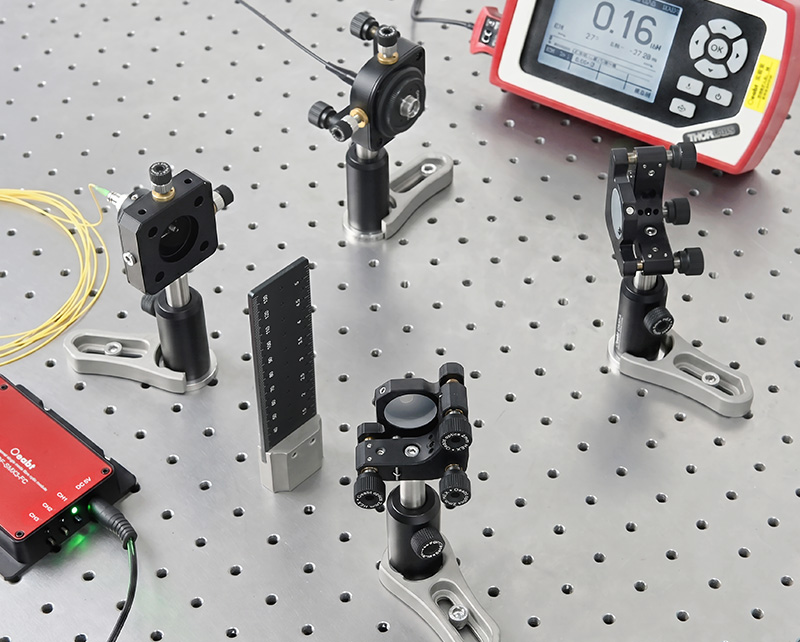

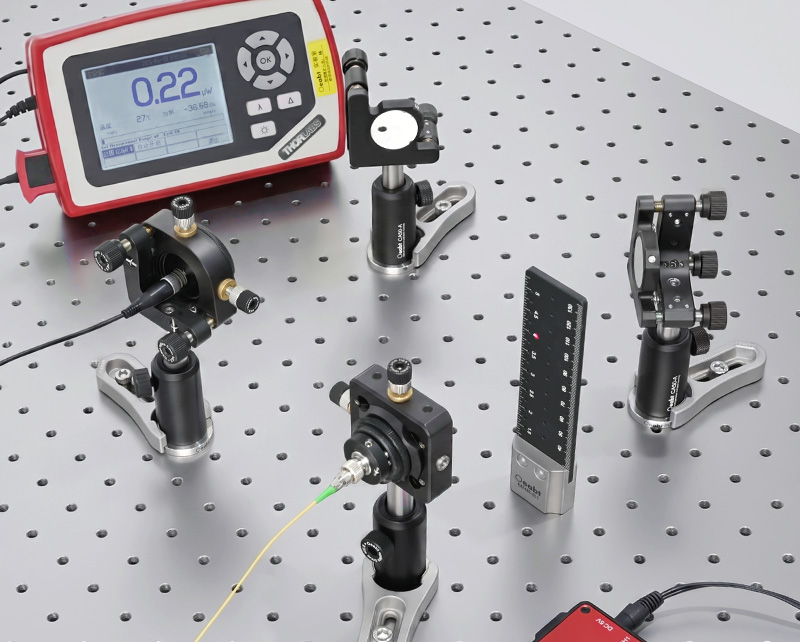

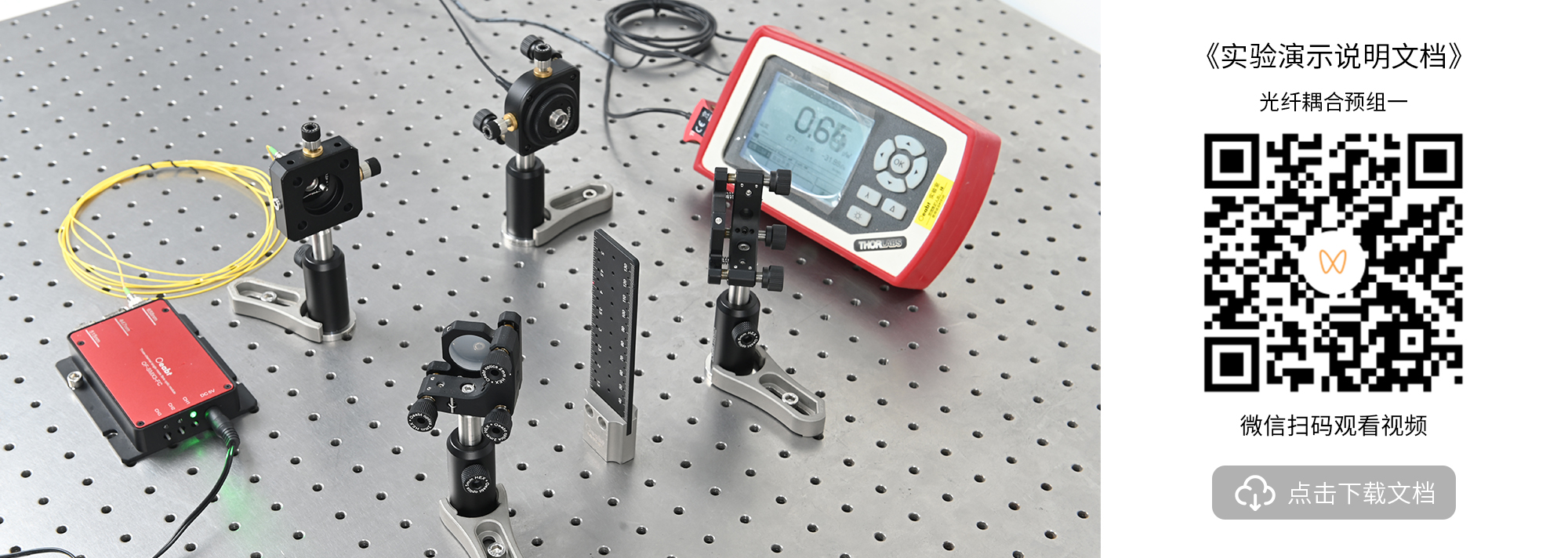

该预组为空间光至光纤耦合调节，适用于激光器输出耦合、自由空间光通信等实验场景。
|
技术规格 |
参数配置 |
|
准直镜波长 |
405/450/488/520/635/658/785/830/850nm |
|
光纤接口 |
FC/PC、FC/APC、SMA（三选一，选型时指定） |
|
标配反射镜 |
适用波长380-780nm |
|
反射镜调节 |
±4° 俯仰/偏转，0.5°/rev |
|
准直镜调节 |
俯仰/偏转 ±4°；XY轴 ±1 mm；Z轴 6.4 mm |
|
光轴高度 |
97.5mm（可上调至117.5mm） |
|

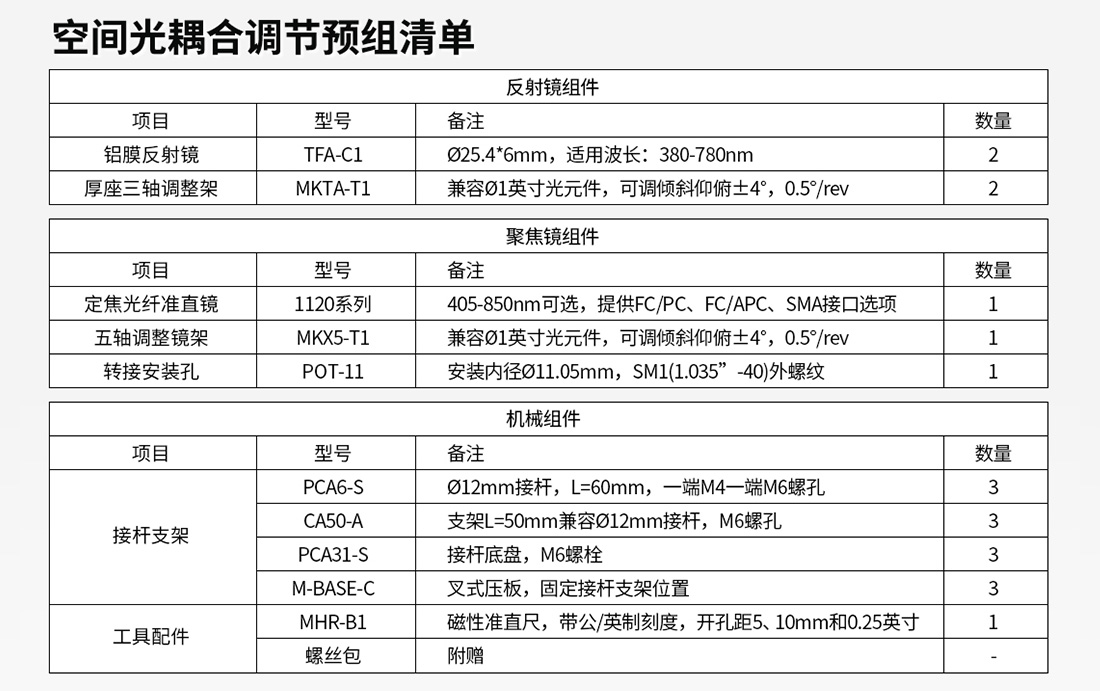

预组清单 |
详见下方 |
用户可根据所需波长与接口类型，选择对应的预组型号：
|
波长（nm） |
FC/PC预组型号 |
FC/APC预组型号 |
SMA预组型号 |
|
405 |
OFS-FC-405 |
OFS-FCAPC-405 |
OFS-SMA-405 |
|
450 |
OFS-FC-450 |
OFS-FCAPC-450 |
OFS-SMA-450 |
|
488 |
OFS-FC-488 |
OFS-FCAPC-488 |
OFS-SMA-488 |
|
520 |
OFS-FC-520 |
OFS-FCAPC-520 |
OFS-SMA-520 |
|
635 |
OFS-FC-635 |
OFS-FCAPC-635 |
OFS-SMA-635 |
|
658 |
OFS-FC-658 |
OFS-FCAPC-658 |
OFS-SMA-658 |
|
785 |
OFS-FC-785 |
OFS-FCAPC-785 |
OFS-SMA-785 |
|
830 |
OFS-FC-830 |
OFS-FCAPC-830 |
OFS-SMA-830 |
|
850 |
OFS-FC-850 |
OFS-FCAPC-850 |
OFS-SMA-850 |
|
注：准直镜标准型号为1120系列，选型时需同时指定波长与接口。 |
|||
耦合效率参考（典型值）：
|
光纤类型 |
单模(芯径Ø9µm) |
多模(芯径Ø1000µm) |
||||
|
测试波长(nm) |
488 |
520 |
658 |
450 |
520 |
658 |
|
耦合效率 |
11% |
22% |
21% |
74% |
77% | 94% |
|
耦合效率受激光器光束质量、光纤类型及透镜质量等因素影响较大，以上数据为实验室条件下测试 |
||||||

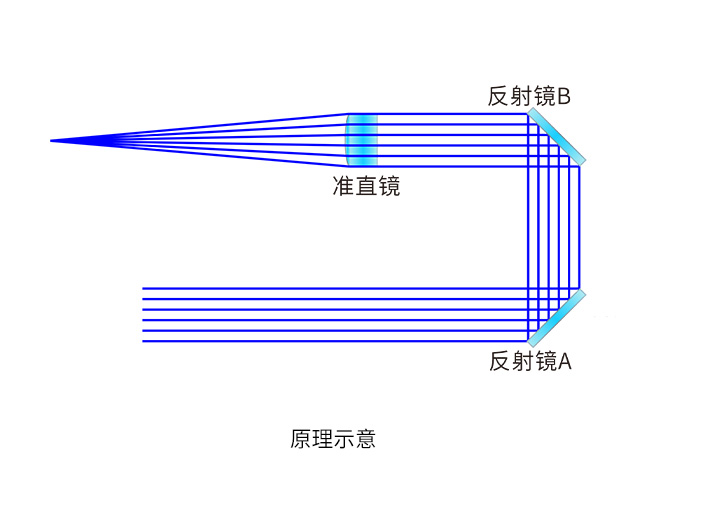

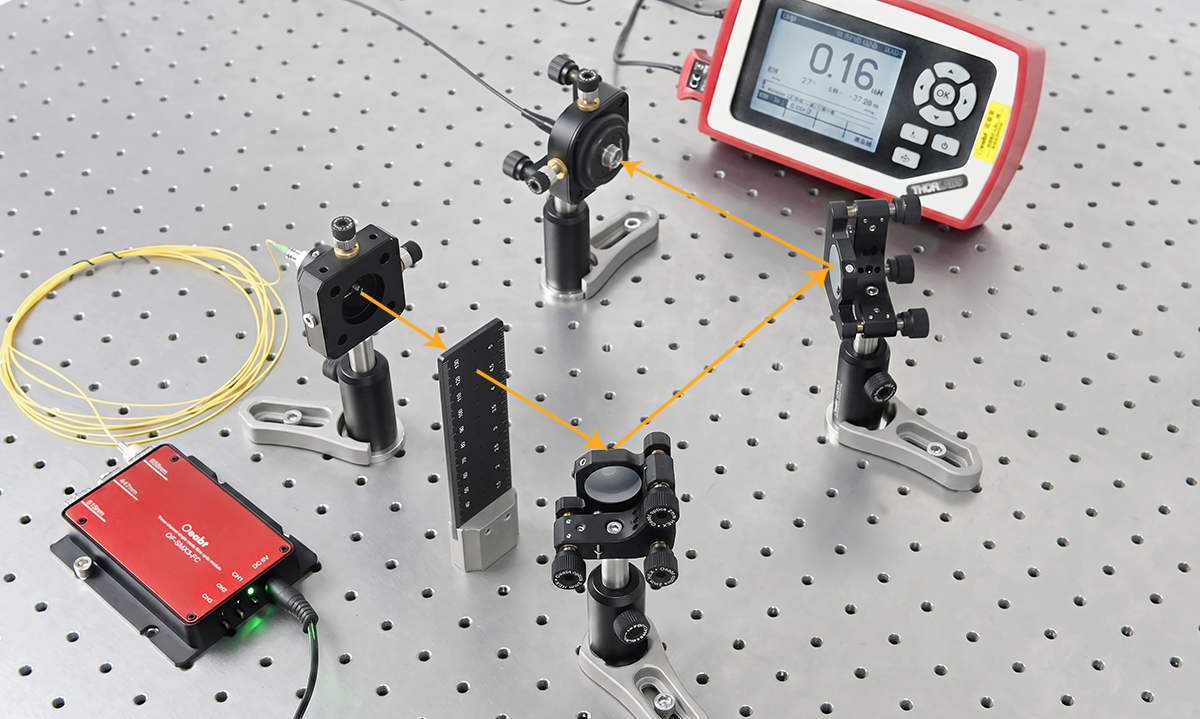

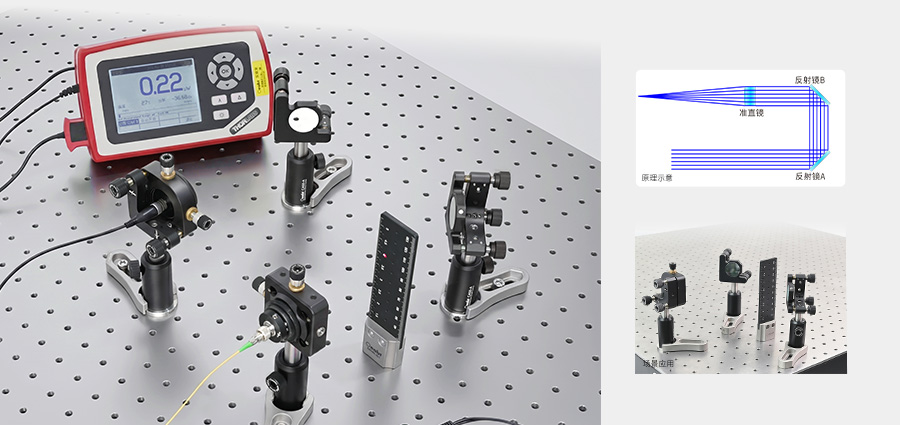

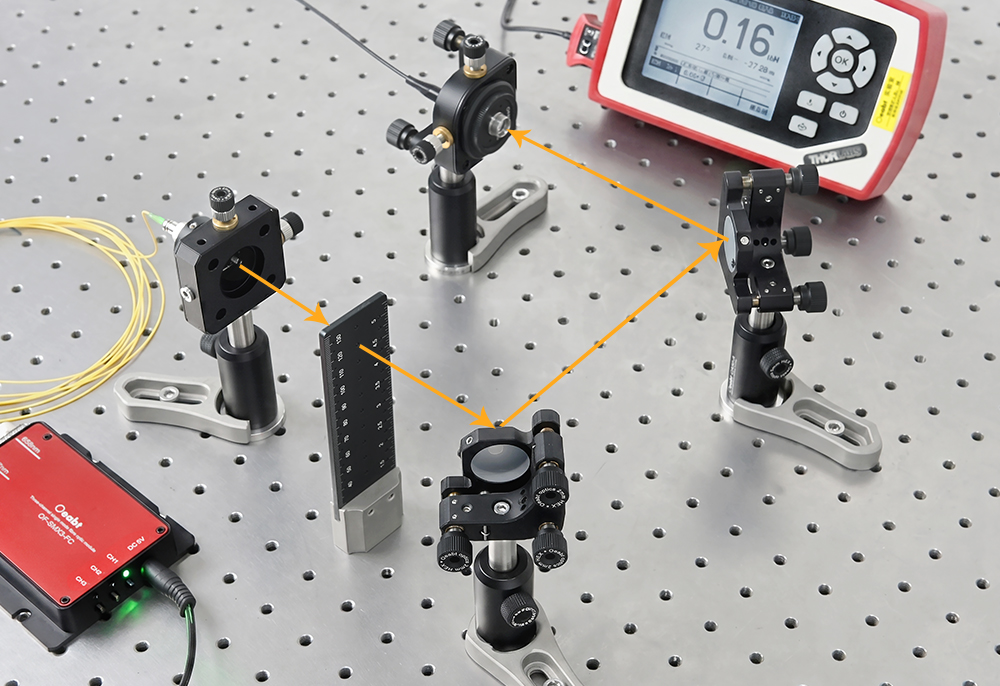

光路原理图
