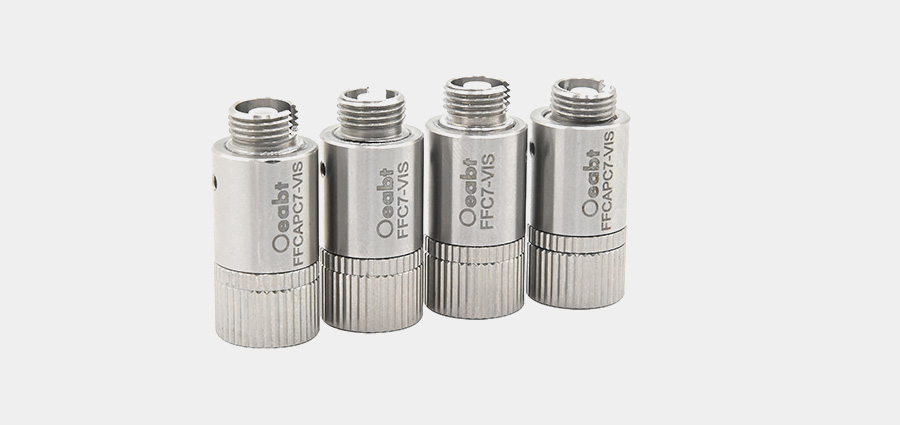

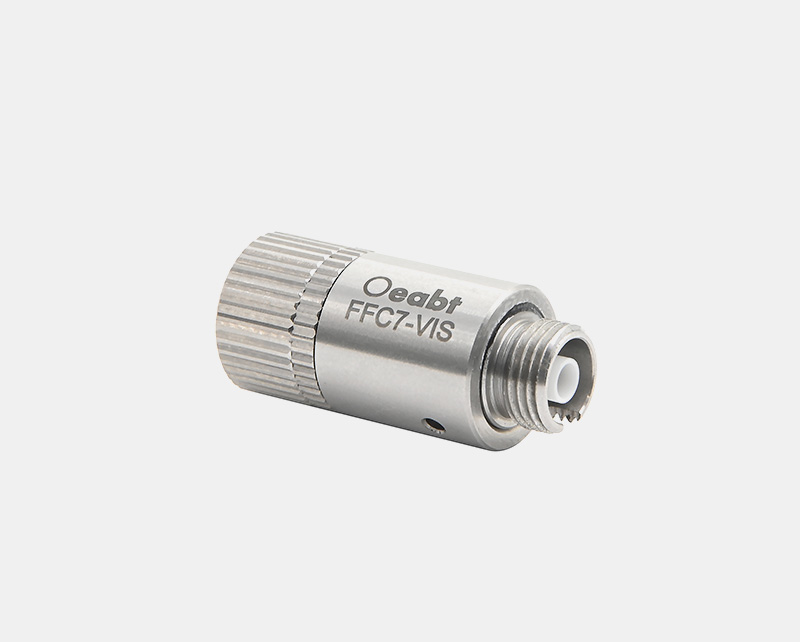

• Ø12*22.1mm,无磁不锈钢外壳;
• 可调节聚焦的光纤准直器,用于准直光纤出射的光;
• 可选可见光或近红外宽带增透涂层;
• 用于单模光纤跳线,有FC/PC、FC/APC接头选项;
• 简化光纤耦合探测系统;
• Ø12*22.1mm,无磁不锈钢外壳;
• 可调节聚焦的光纤准直器,用于准直光纤出射的光;
• 可选可见光或近红外宽带增透涂层;
• 用于单模光纤跳线,有FC/PC、FC/APC接头选项;
• 简化光纤耦合探测系统;
☑光学知识点
——发散角的理论近似值:
只要光纤的输出光具有高斯强度分布,就可以通过下面公式近似计算发散角的理论值。所以该公式非常适用于单模(SM)光纤,但是由于多模(MM)光纤的输出光不具备高斯强度分布,因此使用该公式估算的发散角偏小。
发散全角(用度表示)通过下式得出:
其中,MFD是模场直径,f是准直器的焦距。(注意:MFD和f在该算式中的单位必须相同)。示例:使用准直器(f≈40mm,λ=543nm)和单模光纤跳线(MFD =3.6µm)时,则发散角为:θ≈(0.0036mm / 40mm)*(180 / 3.1416) ≈0.0051°or0.089mrad.
——输出光束直径的理论近似值:
输出光束直径可以根据以下公式估算:
其中,λ是所用光的波长,MFD是模场直径,f是准直器的焦距。(注意:MFD和f在该算式中的单位必须相同)。示例:准直器(f =8.18mm)配合光纤跳线(MFD=10.4µm)和1550nm的光一起使用时,输出光束直径为d≈(4)(0.00155mm)[8.18 mm /(pi*0.0104 mm)]=1.55mm。
最大束腰距离,是指为了维持准直,束腰可以位于透镜最远的距离,近似为
其中,f是准直器的焦距,λ是所用光的波长,MFD是模场直径。(注意:MFD和f在该算式中的单位必须相同)。 示例:准直器(f=10.9 mm)配合光纤跳线(MFD≈4.0µm,计算的近似值)和532nm的光一起使用时,最大束腰距离近似为Zmax≈10.9mm + [2*(10.9mm)² *0.000532mm] / [pi*(0.004mm)²]=2526mm。

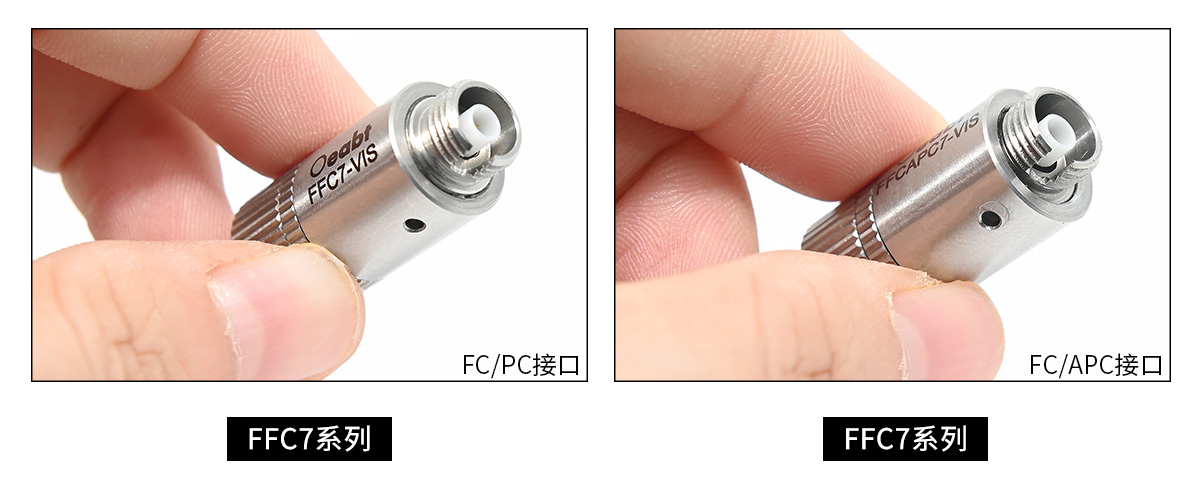

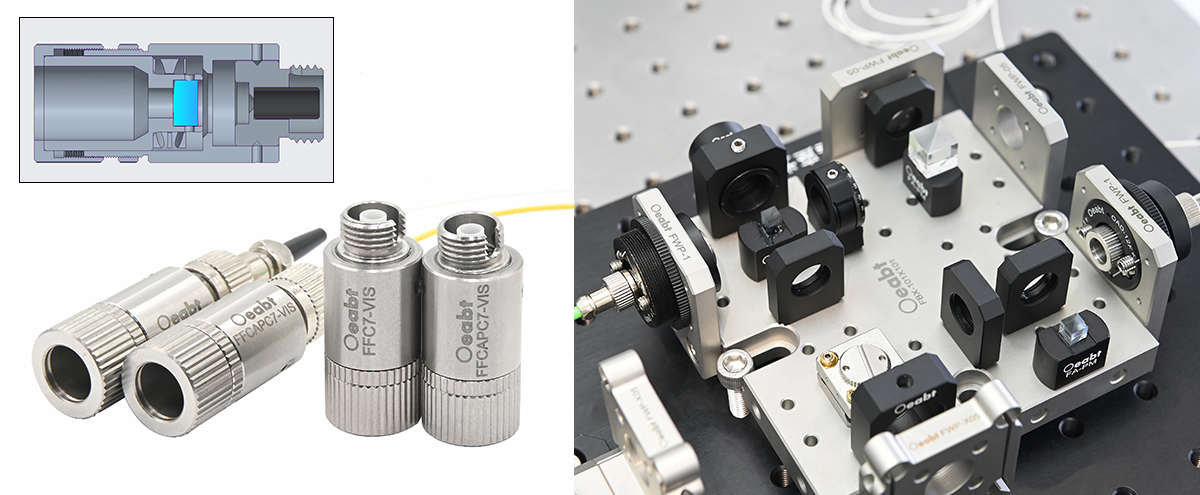

(1)旋转准直器的外部旋头可以使内部的非球面透镜沿光轴进行非旋转平移,从而调节透镜和光纤端面之间的距离。用于准直光纤的输出光或将平行光束耦合到光纤中。调焦到所需位置,就可以使用外壳的滚花锁紧环将旋头位置锁定。
型号系列 |
FFC7系列 |
FFCAPC7系列 |
接口类型 |
FC/PC |
FC/APC |

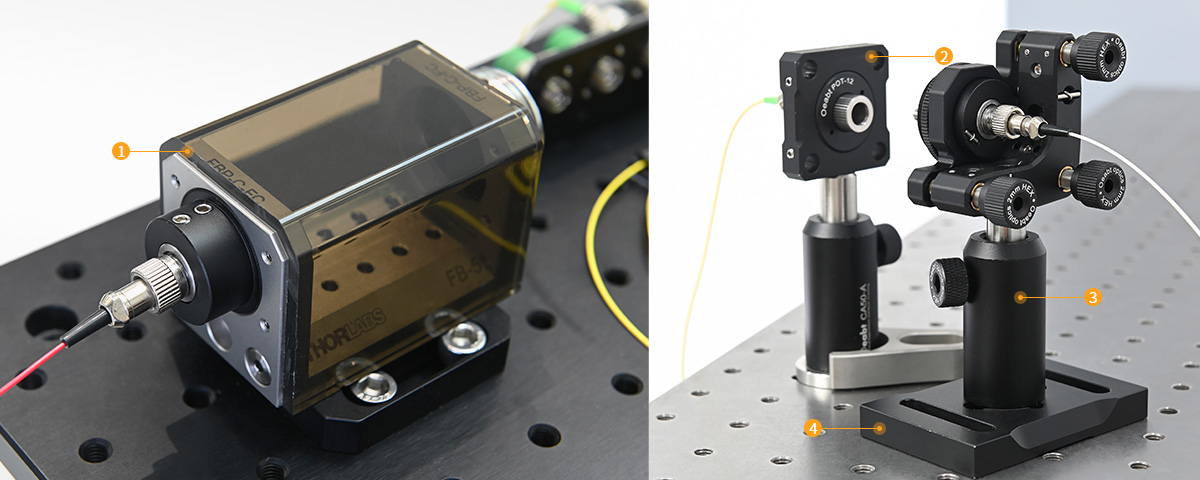

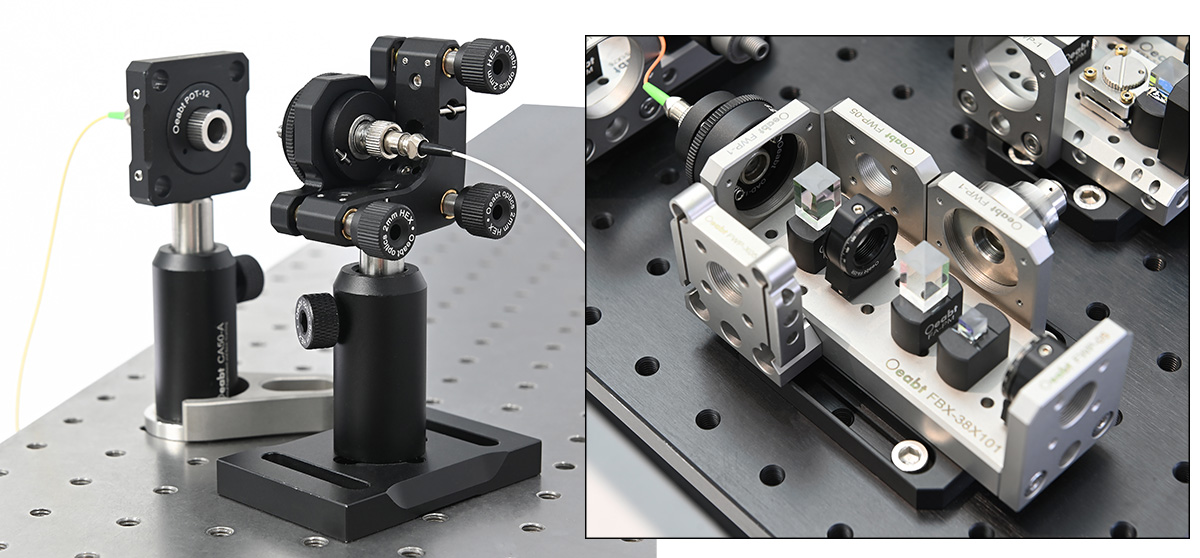

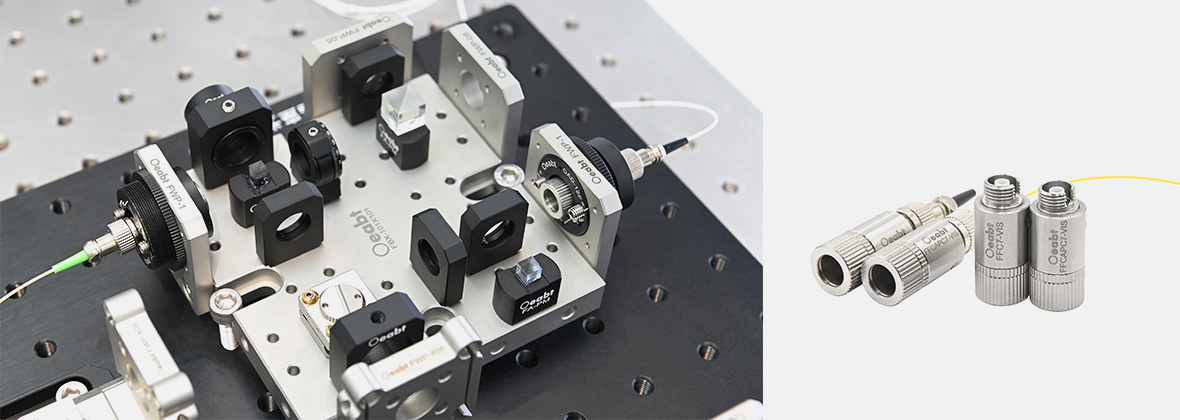

(2)对于光纤对光纤的耦合,推荐使用FB系列光纤U型台定位耦合。搭配POL-12固定安装孔或OAD-12准直安装孔,兼容该系列的光纤准直器,且带SM1(1.035”-40)外螺纹,可以直接集成到U型台或光学镜架、笼式系统。

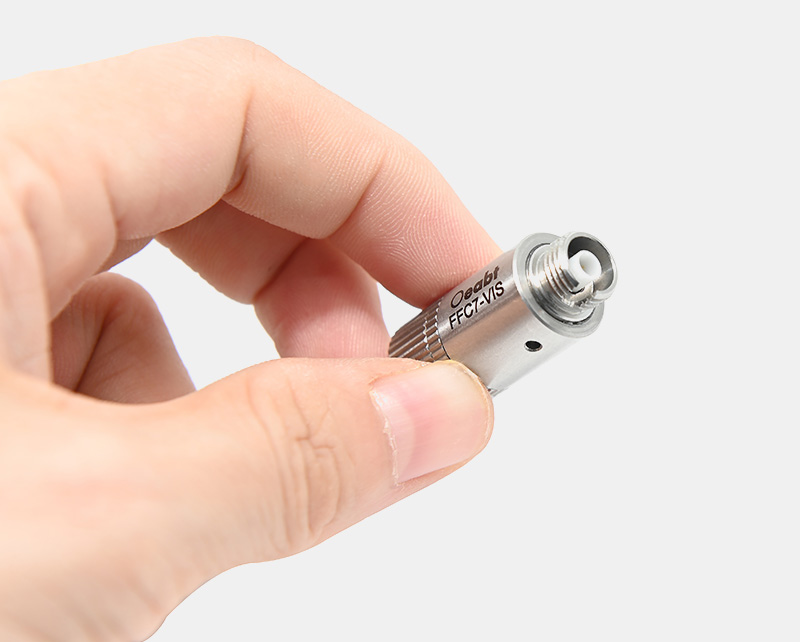

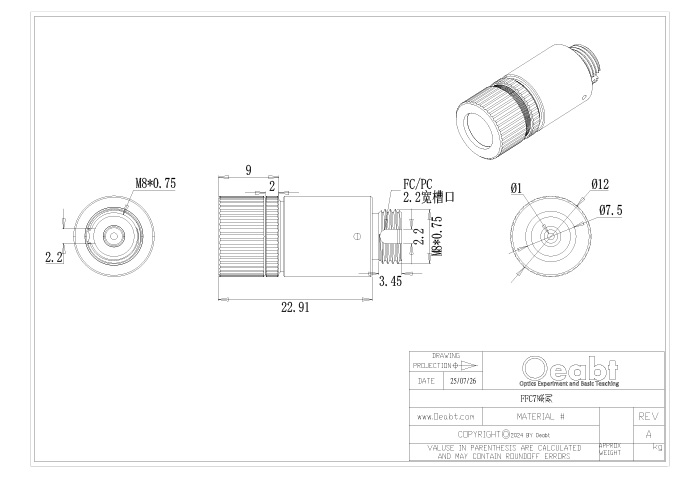

• Ø12*22.1mm,无磁不锈钢外壳;
• 可调节聚焦的光纤准直器,用于准直光纤出射的光;
• 可选可见光或近红外宽带增透涂层;
• 用于单模光纤跳线,FC/PC接头;
• 简化光纤耦合探测系统;

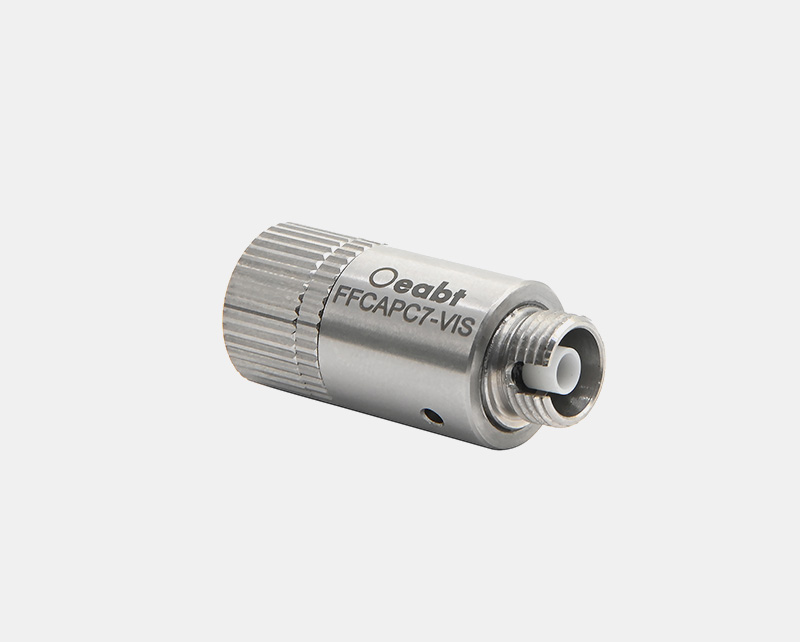

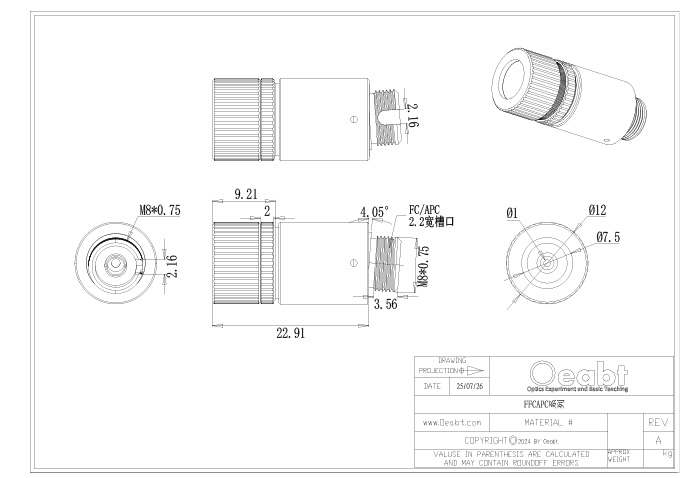

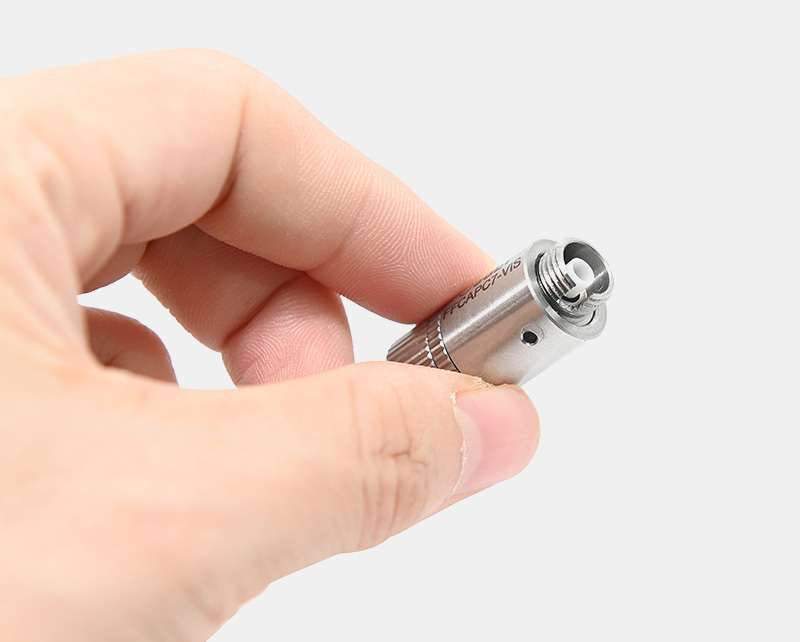

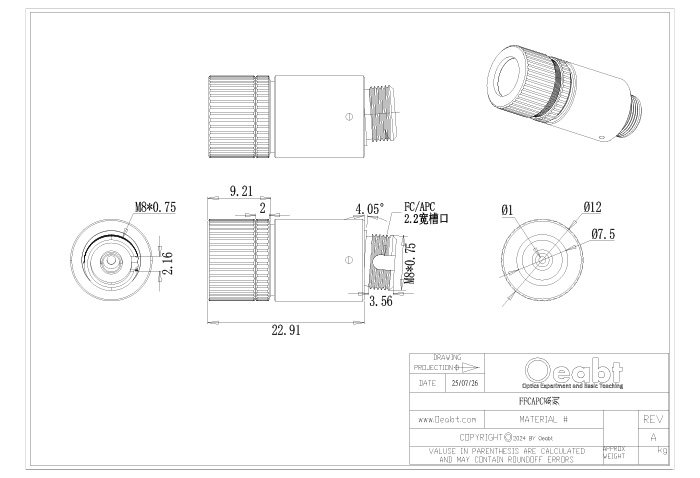

• Ø12*22.1mm,无磁不锈钢外壳;
• 可调节聚焦的光纤准直器,用于准直光纤出射的光;
• 可选可见光或近红外宽带增透涂层;
• 用于单模光纤跳线,FC/APC接头;
• 简化光纤耦合探测系统;
