产品说明

• 适用于需要360°连续旋转的光纤耦合和方向调节系统；

• 可安装外包层为Ø125µm的裸光纤（不附带缓冲层）；

• 易于装载的V型槽设计；

• 夹臂具有磁性夹持力；

• 兼容Nano系列挠性位移台；

裸光纤旋转器适用于对角度敏感的光学系统，如偏振相关的光学实验或耦合优化。

示意图

通用参数

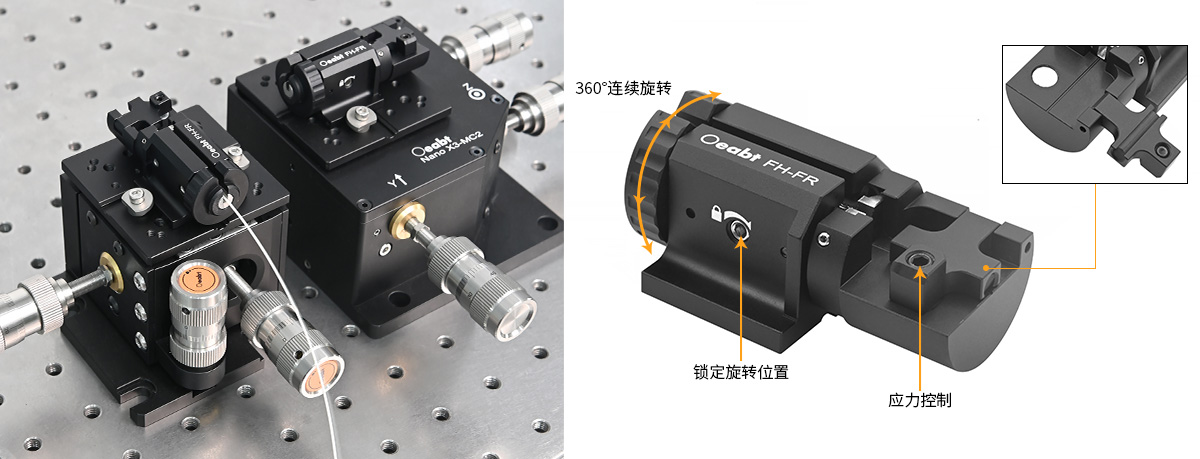

（1）裸光纤旋转器适用于对角度敏感的光学系统，如偏振相关的光学实验或耦合优化。对光纤进行预调整，光纤绕其纤芯中心的360°连续旋转，并在整个旋转范围内最大偏心距为10 µm，确保其与后续的光学系统或器件（如耦合器、偏振器等）精确对准。

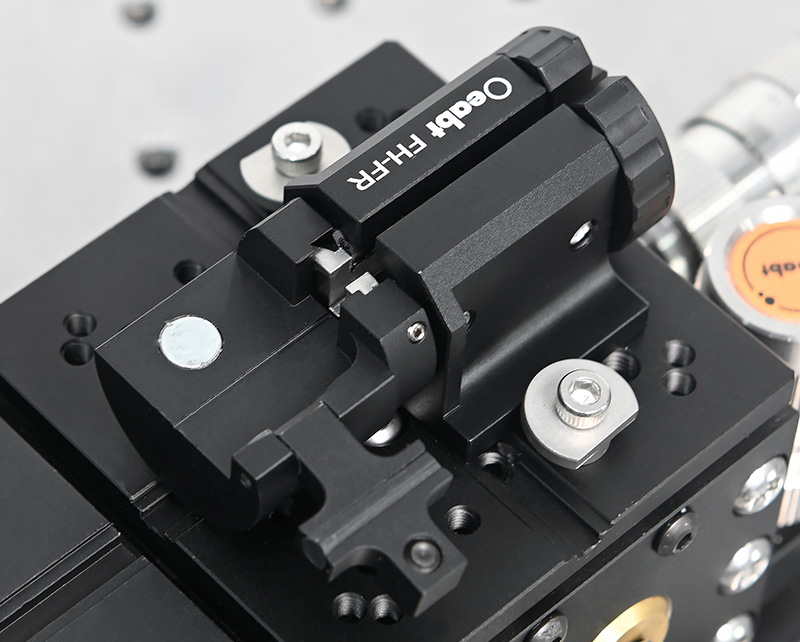

（2）该旋转器可对外包层Ø125µm（剥除缓冲层）的光纤进行预调整，通过V型槽和摆臂的强磁力夹紧光纤，可牢固地固定光纤。摆臂顶部带紧定螺丝，使得固定光纤的力可以调节，控制减少因机械应力引起的光纤双折射效应。

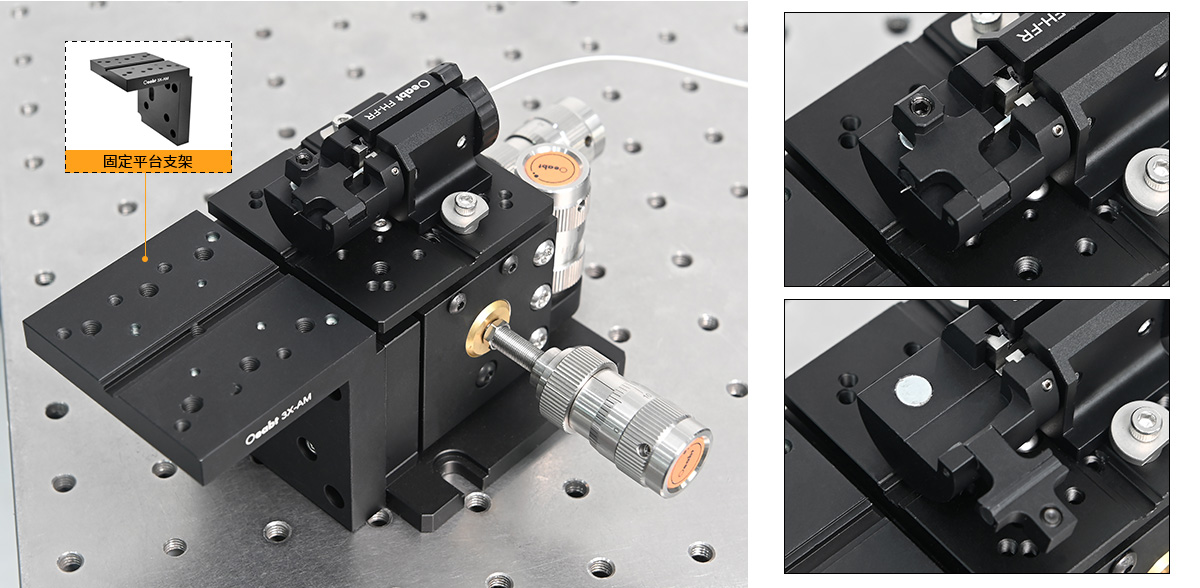

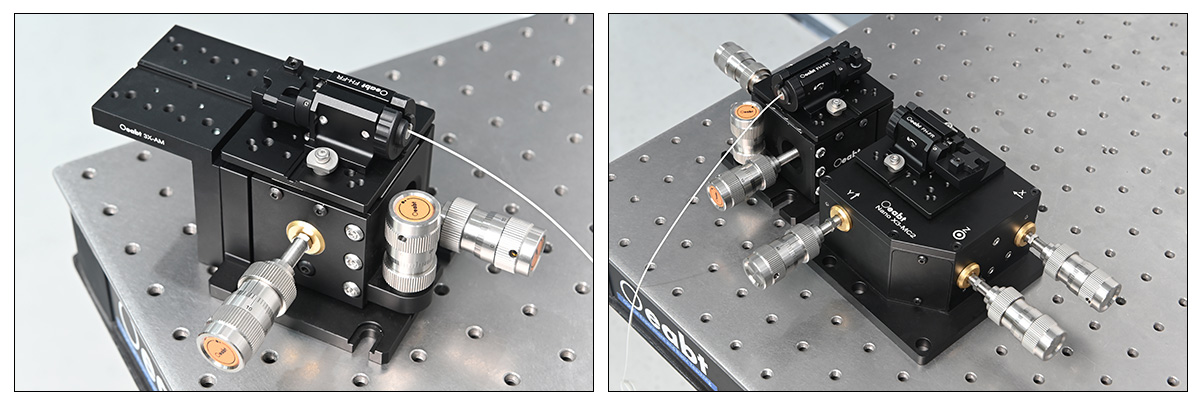

（3）底座带3mm宽的键槽，与多轴挠性位移台、光纤转接板相兼容。用于挠性位移台顶板时，光轴高度为12.5mm。键槽使挠性位移台配件都可沿位移台中心轴精确安装，所以当拆除配件后重新安装时，只需对系统的光学对准进行精密调节。

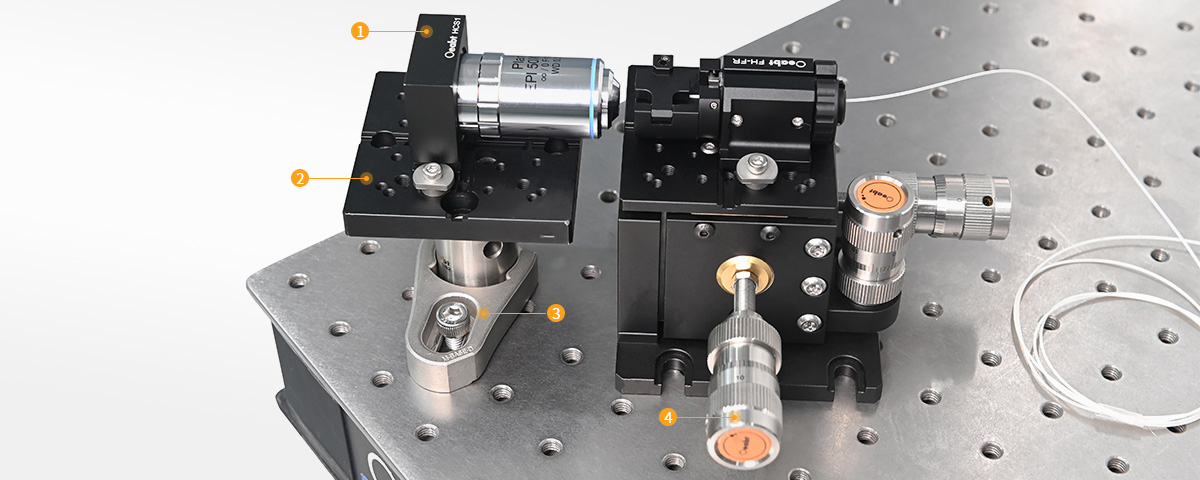

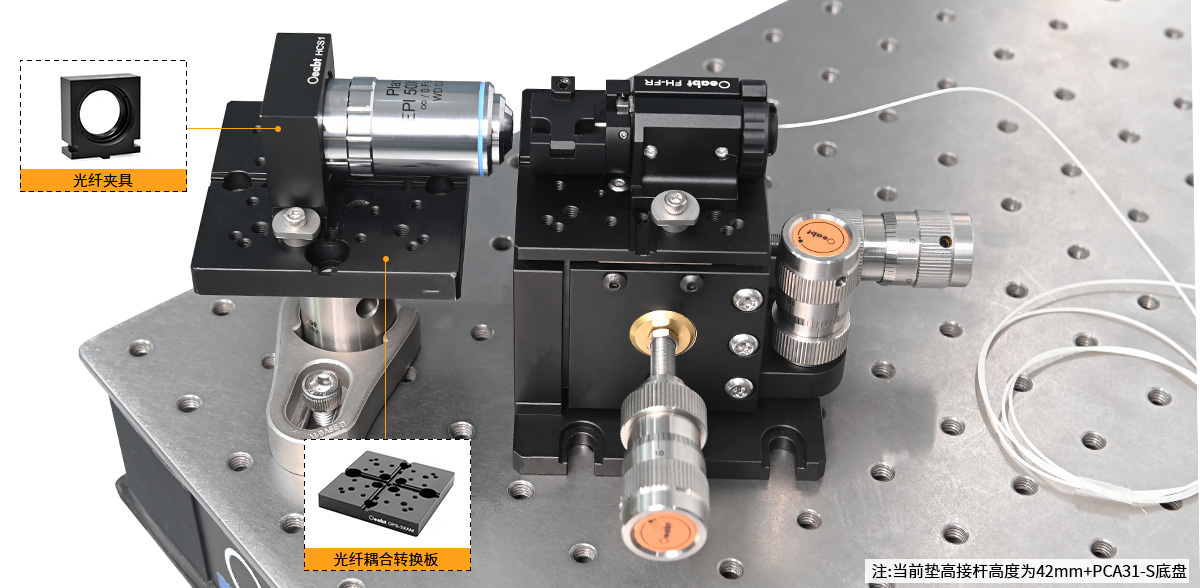

❶HCS1 光纤夹具点击购买>	❷OPS-3XAM 光纤耦合转换板点击购买>

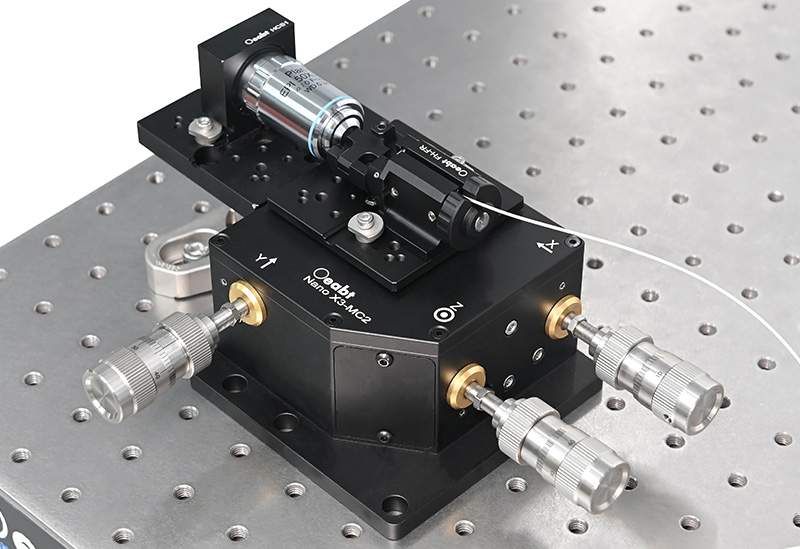

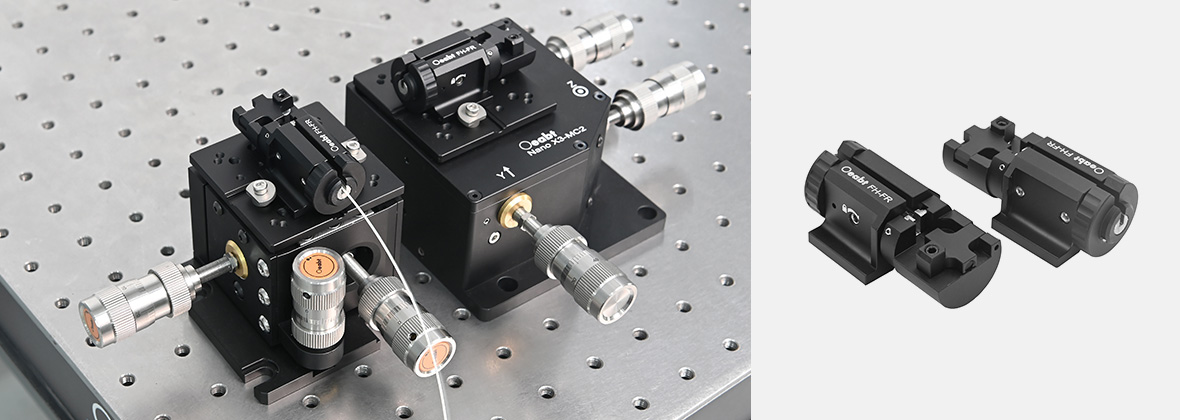

❸M-BASE-C 叉式压板点击购买>	❹Nano XC3系列紧凑型三轴挠性位移台点击购买>

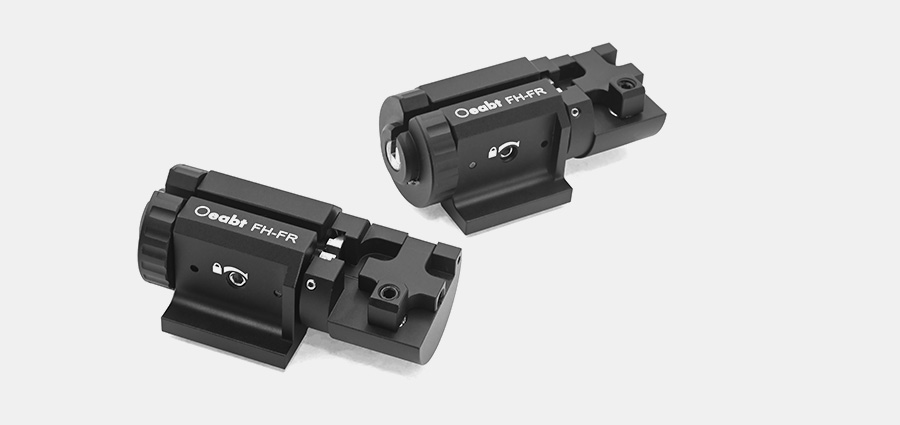

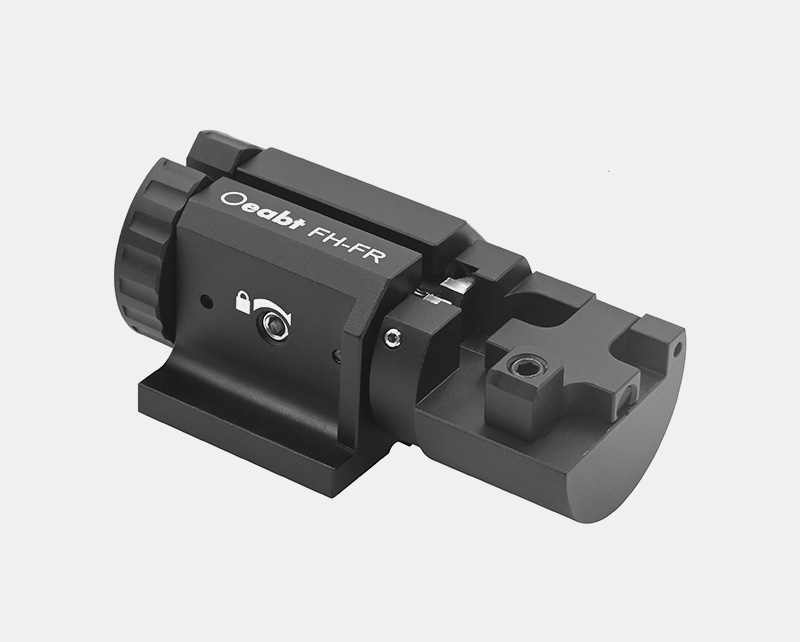

FH-FR 光纤旋转器
