产品说明

• FC插口转接盘，宽键2.2mm，插口孔径Ø2.5mm；

• 常用于组装自由空间光纤耦合器和准直器或其他自由空间耦合应用；

• 搭配透镜套管实现不透光的结构；

• 兼容带SM螺纹的光电探测器或功率计探头；

• 提供SM05、SM1不同螺纹的法兰盘选项；

•

FC光纤转接盘可以将FC/PC接头的光纤连接至带SM螺纹的组件上。

插口类型	FC/PC接口，宽键2.2mm
插口孔径	Ø2.5mm
材质	铝合金+不锈钢+陶瓷芯

型号	SM05-FC25	SM1-FC25	SMB-FC25
规格	Ø13.3*7.6mm	Ø26*7.6mm	30.4*7.6mm
螺纹类型	SM05(0.535”-40)外螺纹	SM1(1.035”-40)外螺纹	SM1(1.035”-40)内螺纹
重量	2.7g	5.7g	5.8g

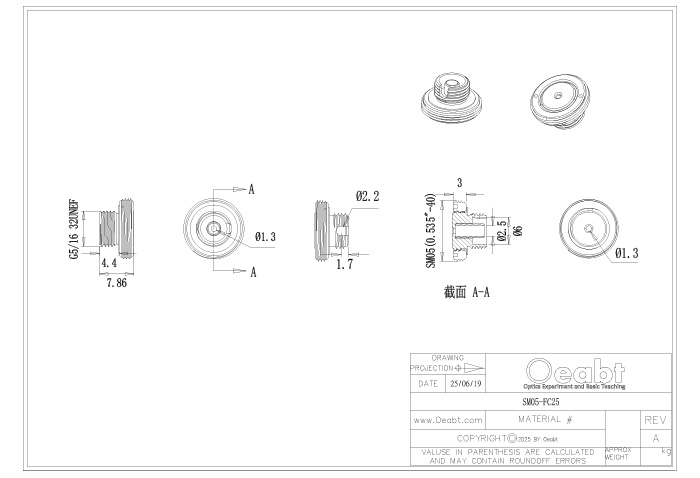

示意图

通用参数

☑光学知识点

- 光学常用螺纹尺寸标准

这是美国 Thorlabs 公司特有的螺纹,不是常用的光学螺纹。SM在螺纹表达上是缝纫机螺纹的代号, 但美国这公司把它用来对光学镜头及套筒内外螺纹连接。螺纹性质为UNS，美国统一特殊螺纹,公差精度为2A/2B,这螺纹特殊地方是不管直径大小，螺距一样为每英寸40牙。具体尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2则表示1和2英寸】

系列	类型	螺纹(in)	公称直径(mm)	小径(mm)	中径(mm)	大径(mm)
SM05	内	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	内	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05	26.19±0.06
SM2	内	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

螺纹和非螺纹转接件

可以将大多数带接头的光纤接在SM螺纹，C-Mount螺纹或者无螺纹组件上。我们提供FC/PC、SMA接头转接件，也提供用于Ø1.25mm或Ø2.5mm插芯的SM1 (1.035"-40)外螺纹转接件。这些转接件常用于组装单模和多模光纤耦合器和准直器或其他自由空间耦合应用。它们也可用于闭光耦合我们的SM1 (1.035"-40)螺纹光电探测器或很多功率计探头。我们的C-Mount螺纹光纤转接件将光纤跳线连接在C-Mount相机上。

保护套转接件

FC/PC和SMA保护套转接件包含一个用于自由空间出射的接头。接头插芯的前表面和转接件的后表面平齐，这样可以使光纤近似直接接触转接件后面的任何光学元件或仪器。

接杆安装转接件

可安装在接杆上的插芯夹具设计用于将光纤接头紧凑地固定在实验装置中。夹具兼容Ø2.5mm，Ø3.2mm组件，包括FC/PC、SMA接头以及光纤准直器。这些挠性夹具包含一个用于安装接杆的M4螺纹孔，使用2mm六角扳手固定插芯。

☑产品描述

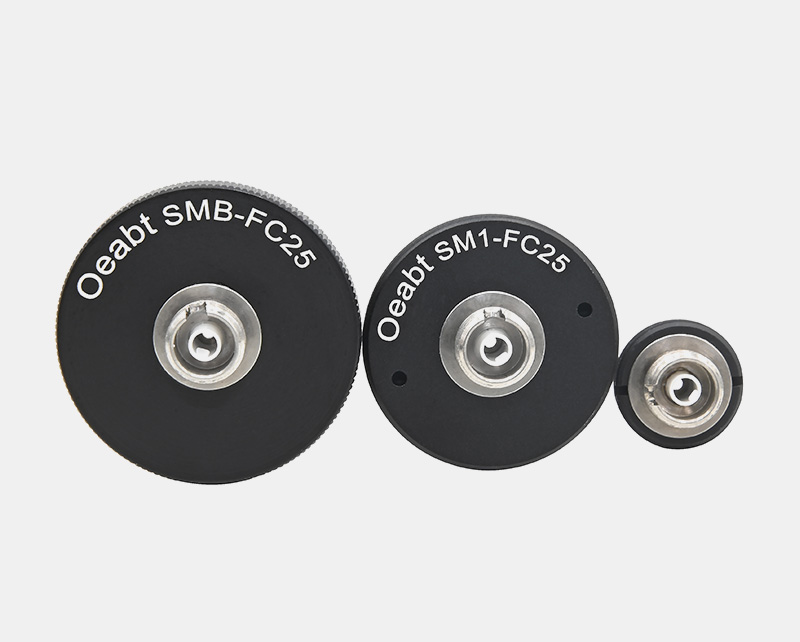

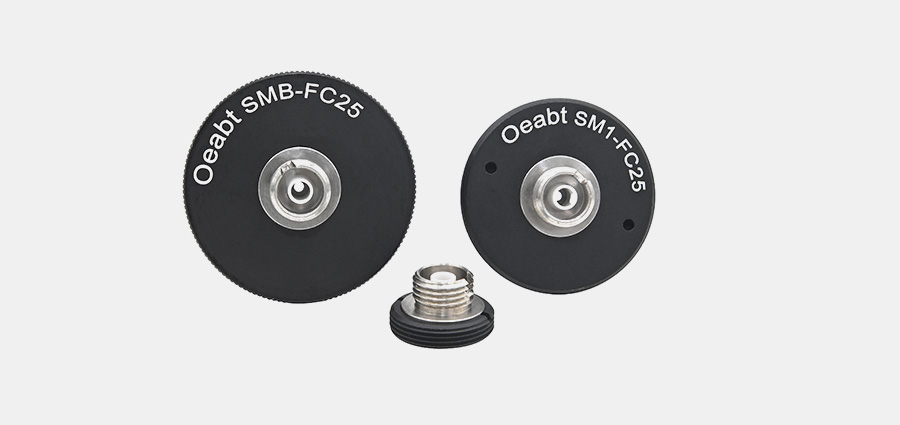

（1）FC光纤转接盘可以将FC/PC接头的光纤连接至带SM螺纹的组件上。转接盘可以用于把跳线和光纤探头和其它装置相连接，或应用于把标准光纤和光学附件互相连接起来应用于复杂的光学实验。

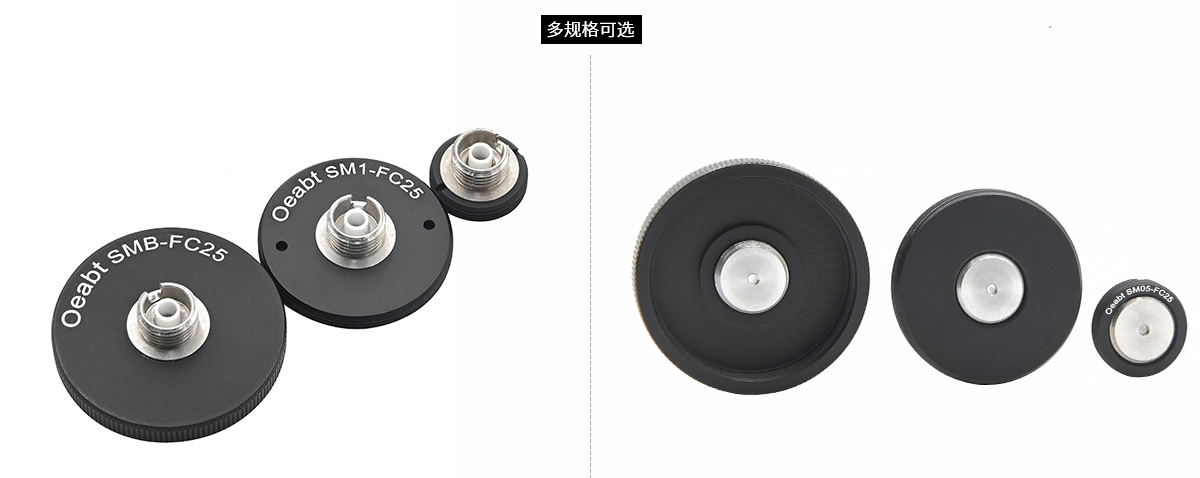

（2）多规格可选：SM05-FC25、SM1-FC25、SMB-FC25。

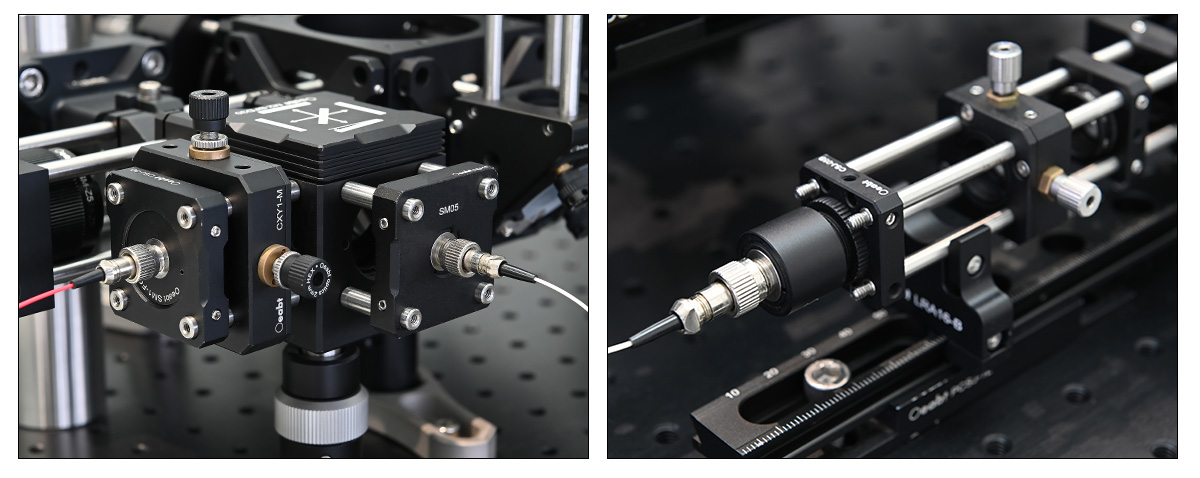

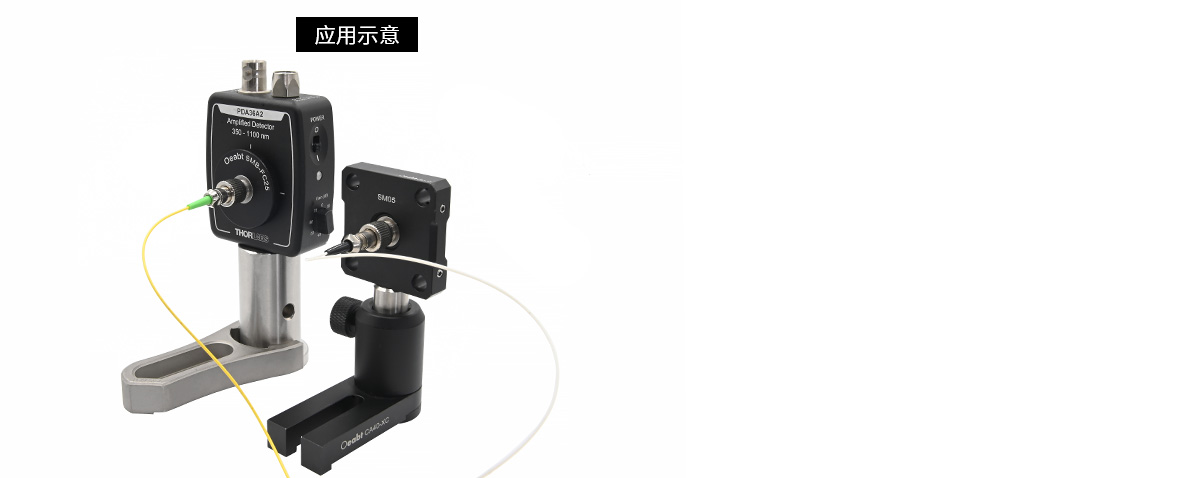

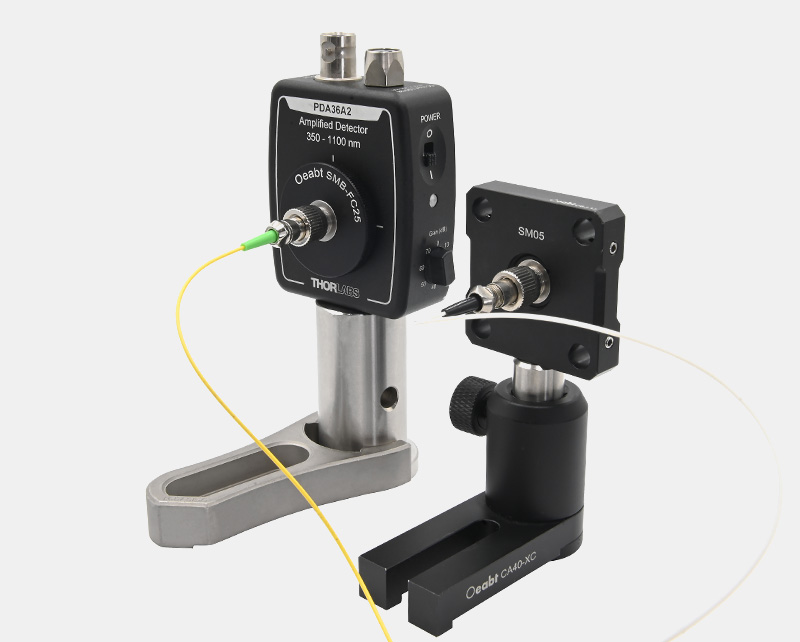

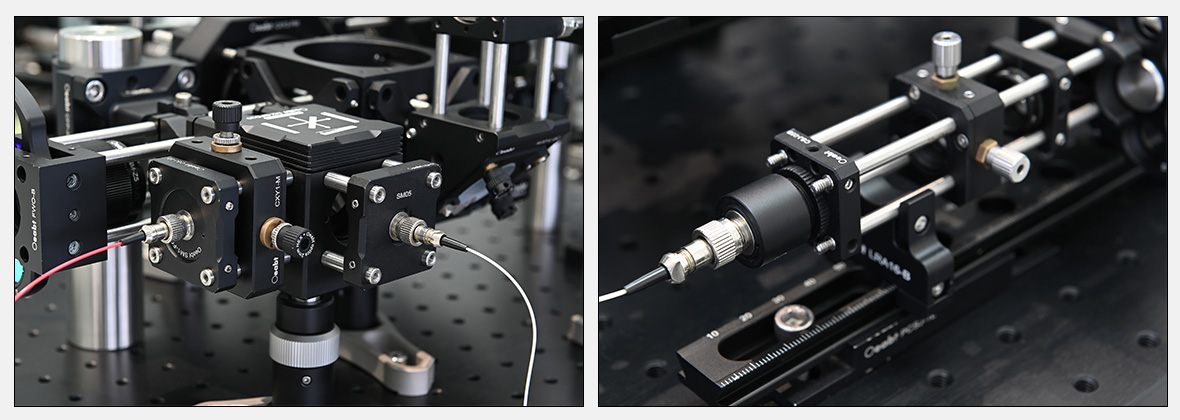

（3）应用示例：

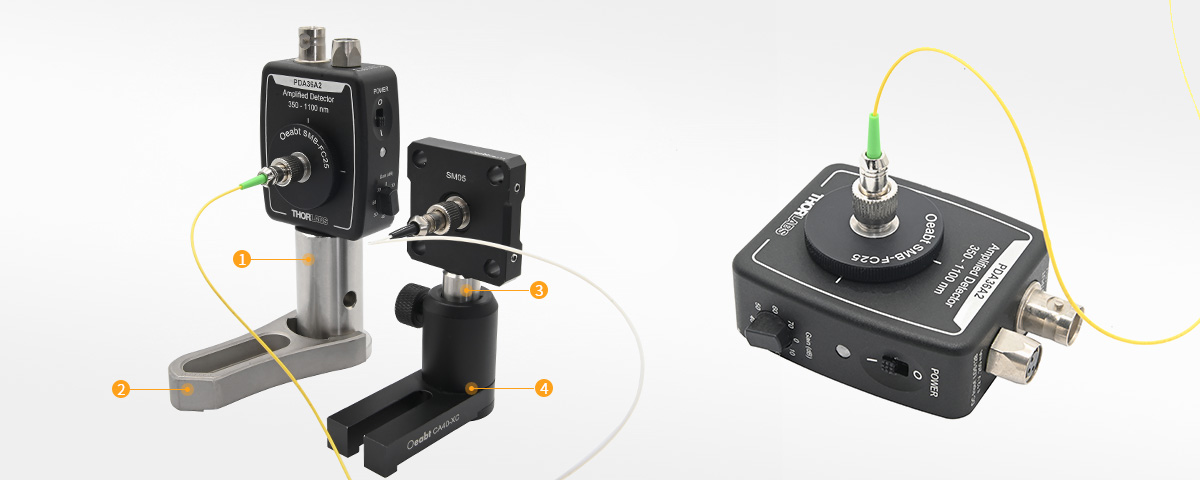

❶Ø1.5英寸不锈钢立杆接杆点击购买 >	❷ M-BASE-C 叉式压板点击购买 >
❸ PCA-S系列 Ø12mm不锈钢接杆点击购买 >	❹ CA-A系列接杆支架点击购买 >

FC/PC 光纤接头转接盘
