• 准直镜调节：±4° 俯仰角调节及±3mm平移，用于优化入射光指向；
• 聚焦调节：物镜XY轴±2.5mm；Z轴12mm行程，分度10μm，用于控制焦点位置；

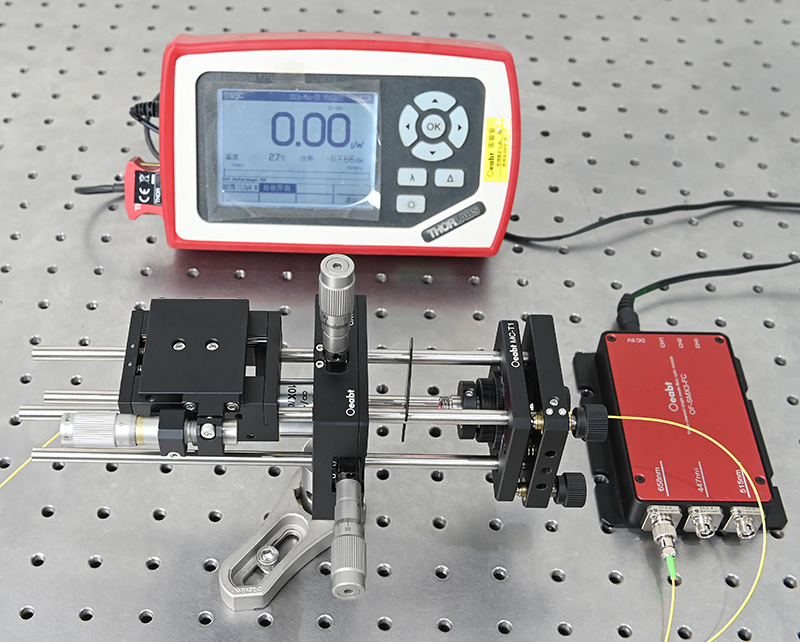

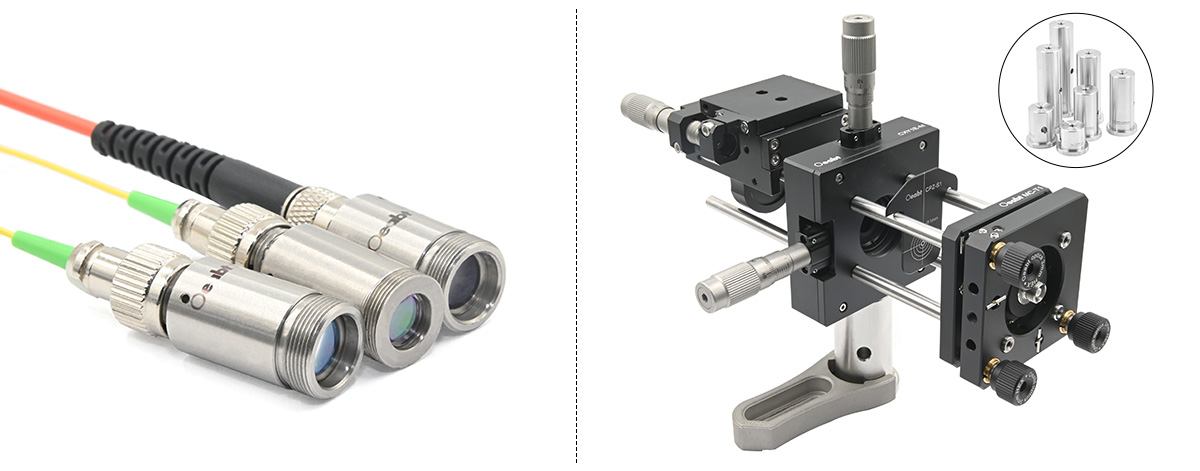

• 标配定焦准直镜：集成式，可选405-850nm；

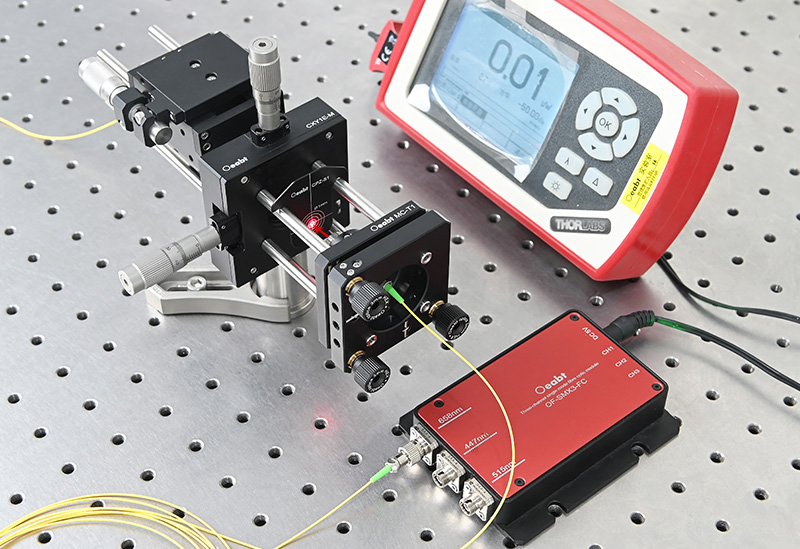

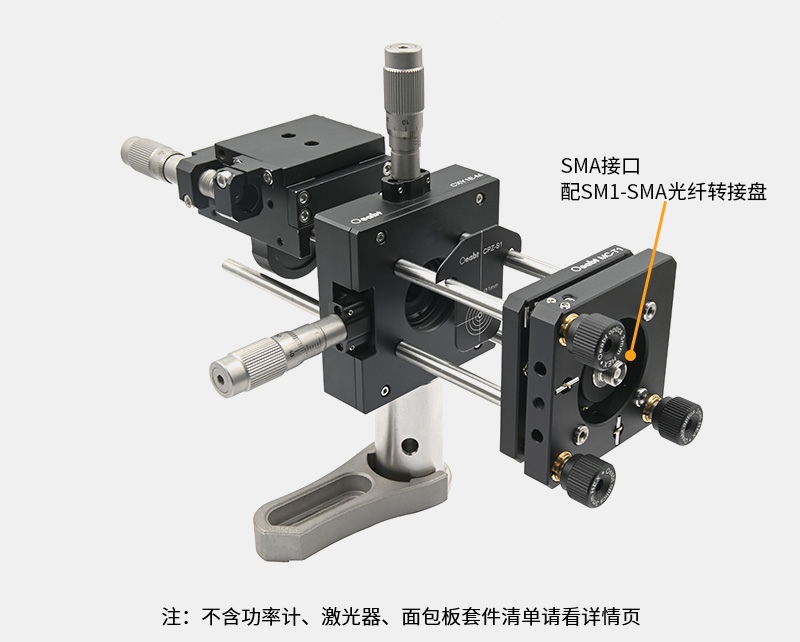

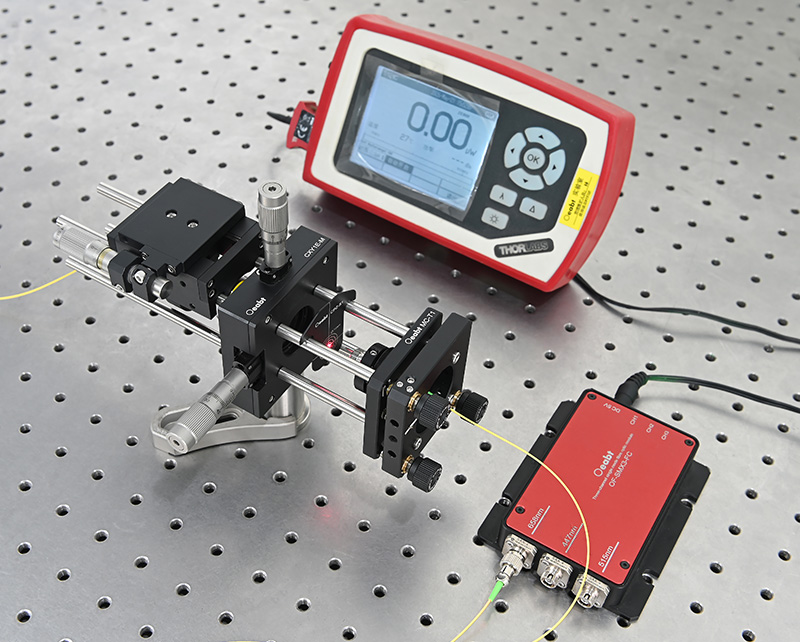

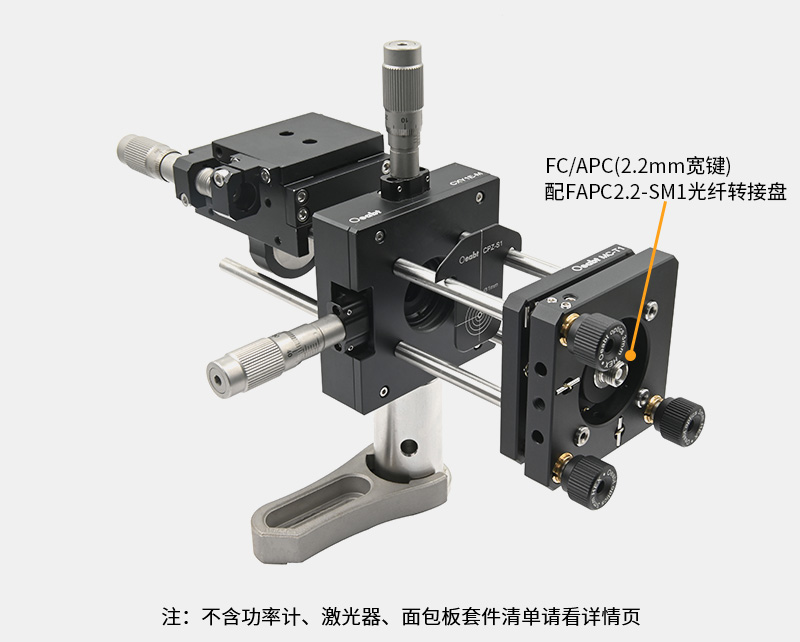

• 准直镜接口支持FC/PC2.2、FC/APC2.2、SMA(选型时三选一)，并标配对应接口的光纤转接盘；
• 系统光轴高度固定为84.1mm；
• 应用场景：光源波长或模式变化时的耦合优化；不同数值孔径光纤的匹配耦合；高功率激光耦合；

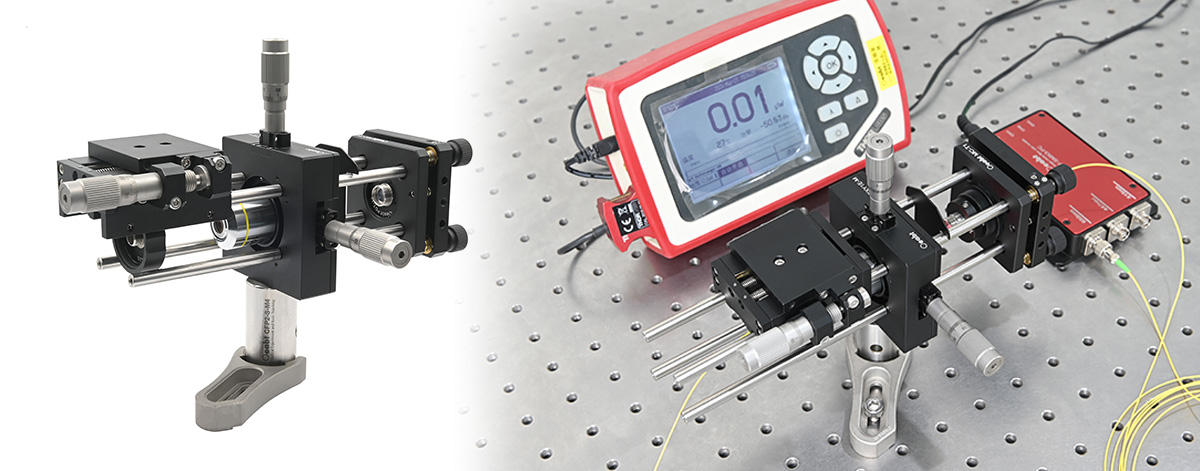

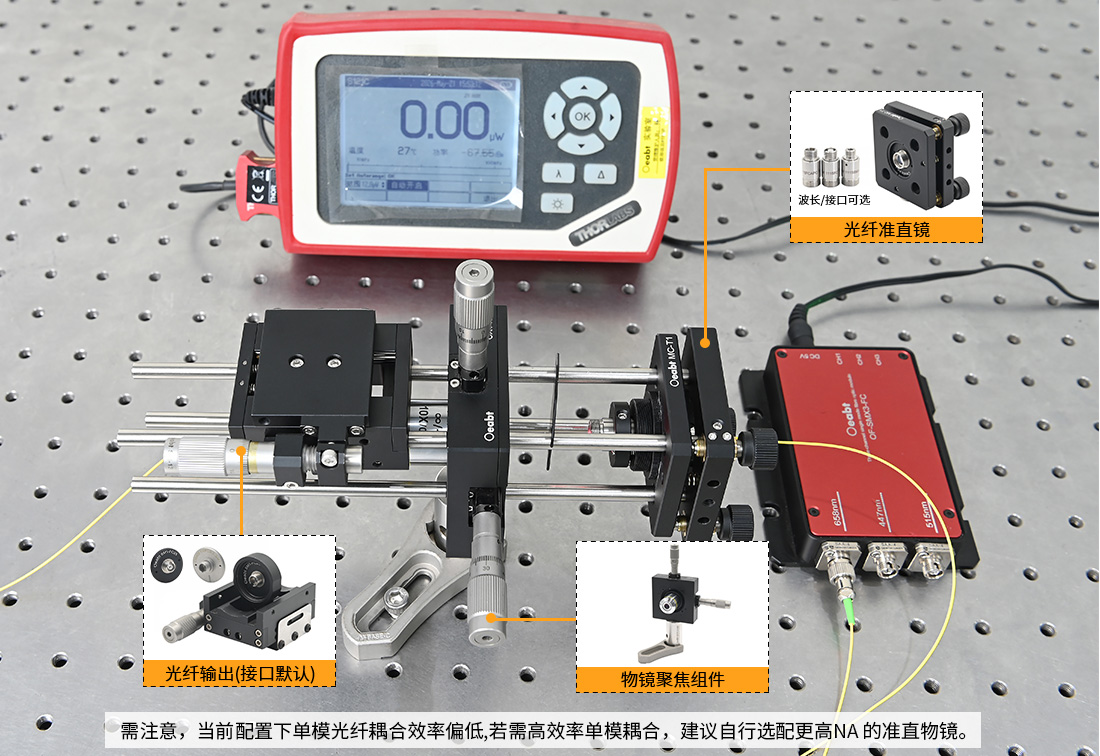

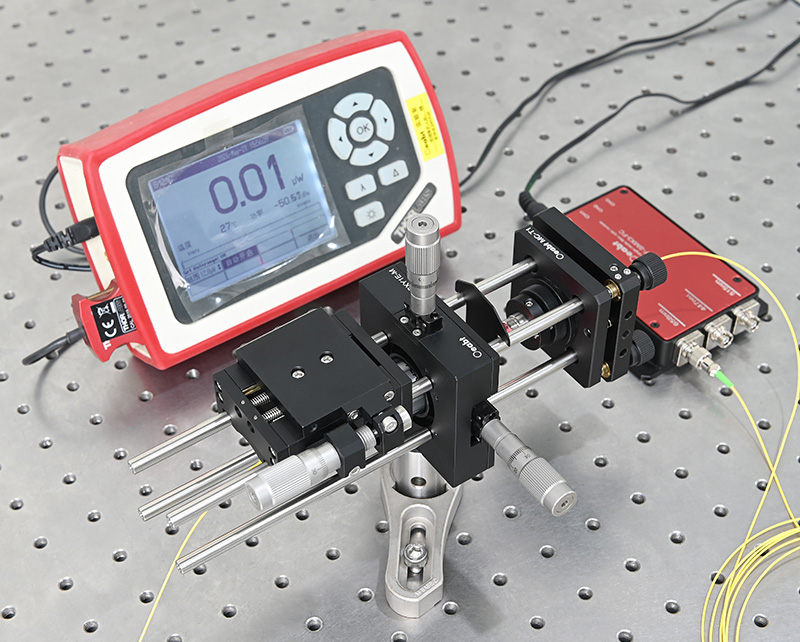

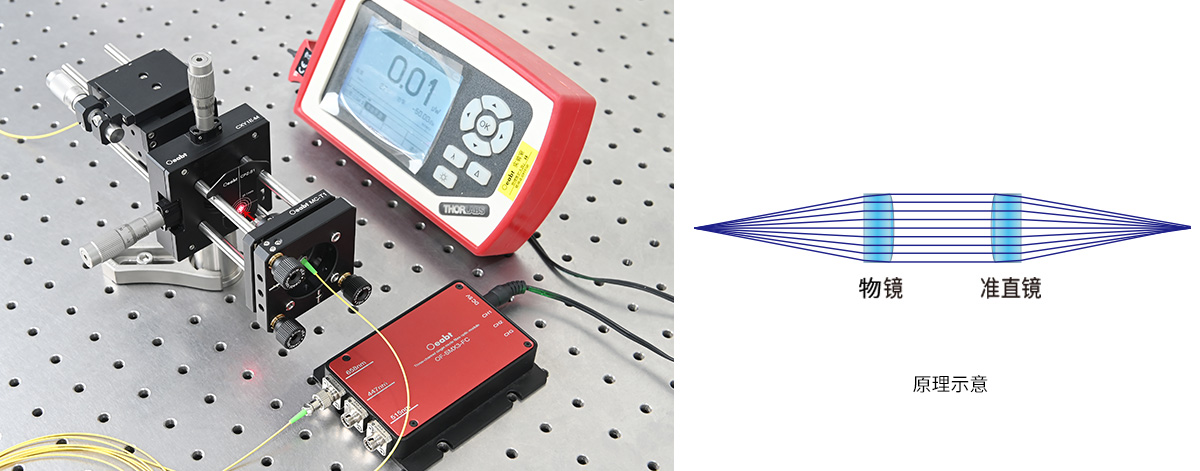

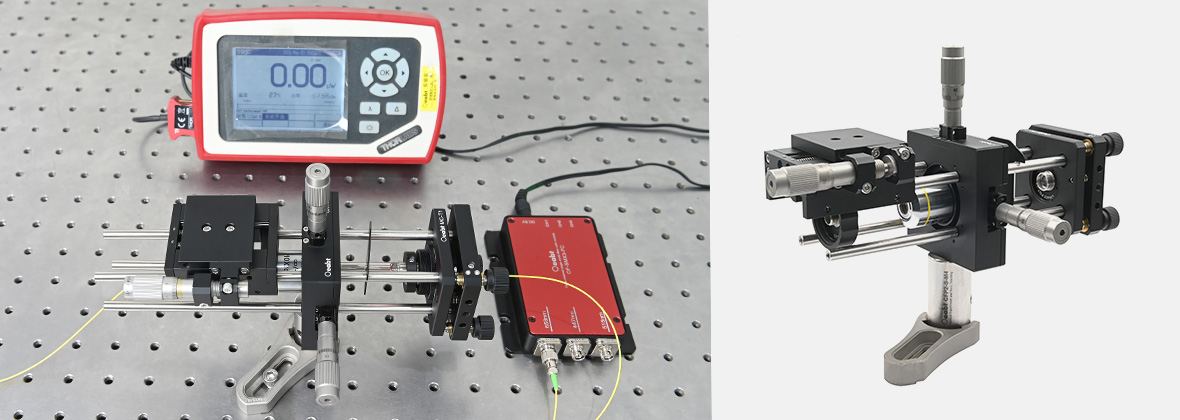

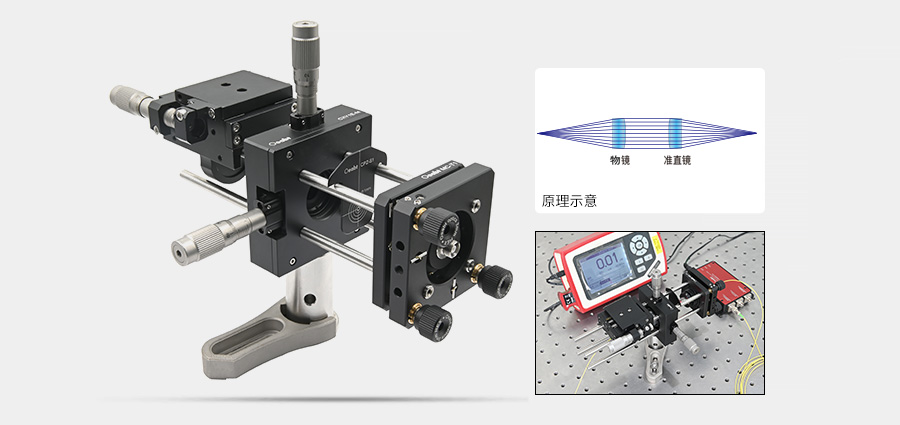

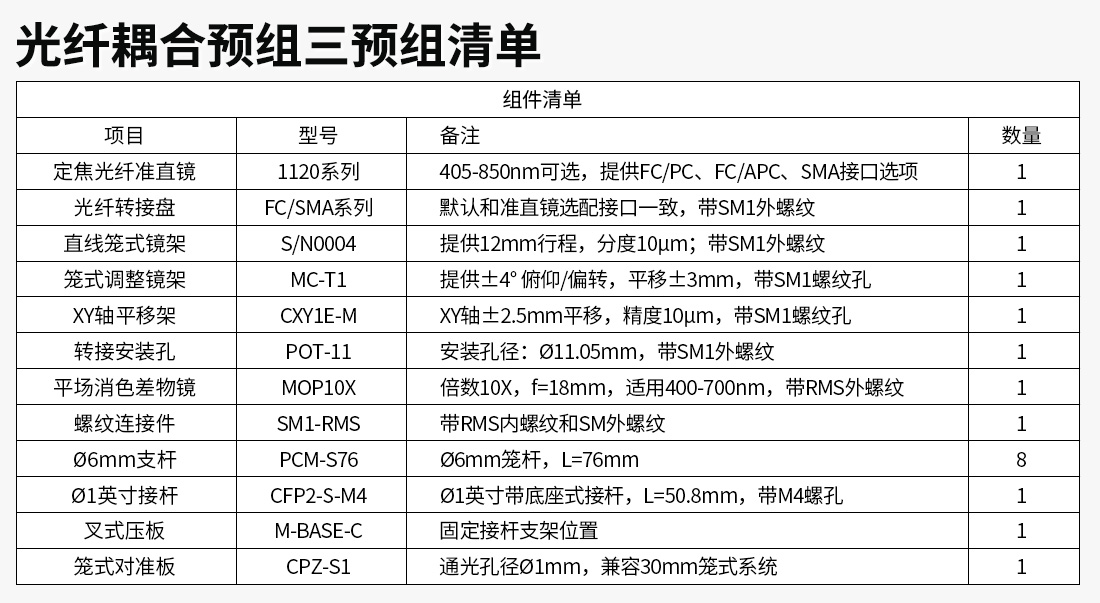

预组采用“准直+物镜聚焦”的二次耦合，适用于当光斑发生变化或需重新聚焦至光纤端面的场景。
技术规格
参数配置
准直镜波长
405/450/488/520/635/658/785/830/850nm
光纤接口
FC/PC、FC/APC、SMA（三选一，默认准直镜和转接盘接口一致）
准直镜参数
焦距15mm；数值孔径NA 0.17；有效准直距离2m；光束直径：5mm(785、830、850nm为3mm)；
准直镜调节
±4° 俯仰/偏转，0.5°/rev；平移±3mm（三个调节器旋拧）
聚焦调节
XY轴±2.5mm平移，Z轴12mm，精度10μm
光轴高度
84.1mm
预组选型
详见下方表格
用户可根据所需波长与接口类型，选择对应的预组型号：
|
波长（nm） |
FC/PC预组型号 |
FC/APC预组型号 |
SMA预组型号 |
|
405 |
OFF-FC-405 |
OFF-FCAPC-405 |
OFF-SMA-405 |
|
450 |
OFF-FC-450 |
OFF-FCAPC-450 |
OFF-SMA-450 |
|
488 |
OFF-FC-488 |
OFF-FCAPC-488 |
OFF-SMA-488 |
|
520 |
OFF-FC-520 |
OFF-FCAPC-520 |
OFF-SMA-520 |
|
635 |
OFF-FC-635 |
OFF-FCAPC-635 |
OFF-SMA-635 |
|
658 |
OFF-FC-658 |
OFF-FCAPC-658 |
OFF-SMA-658 |
|
785 |
OFF-FC-785 |
OFF-FCAPC-785 |
OFF-SMA-785 |
|
830 |
OFF-FC-830 |
OFF-FCAPC-830 |
OFF-SMA-830 |
|
850 |
OFF-FC-850 |
OFF-FCAPC-850 |
OFF-SMA-850 |
|
注1：准直镜标准型号为1120系列，选型时需同时指定波长与接口； 注2：选定准直镜后，将默认配置相同接口的光纤转接盘(带SM1外螺纹)，如需更换联系客服备注。 |
|||
耦合效率受激光器光束质量、光纤类型、透镜质量及数值孔径匹配等因素影响较大。以下为实验室条件下典型测试值，仅作参考：
|
光纤类型 |
单模（芯径Ø9µm） |
多模（芯径Ø1000µm） |
||||
|
测试波长 |
488nm |
520nm |
658nm |
450nm |
520nm |
658nm |
|
耦合效率 |
15% |
25% |
50% |
70% |
70% |
85% |
|
注意：单模光纤耦合时因物镜与光纤NA 不匹配，效率较低；多模光纤可获得较高耦合效率。 |
||||||

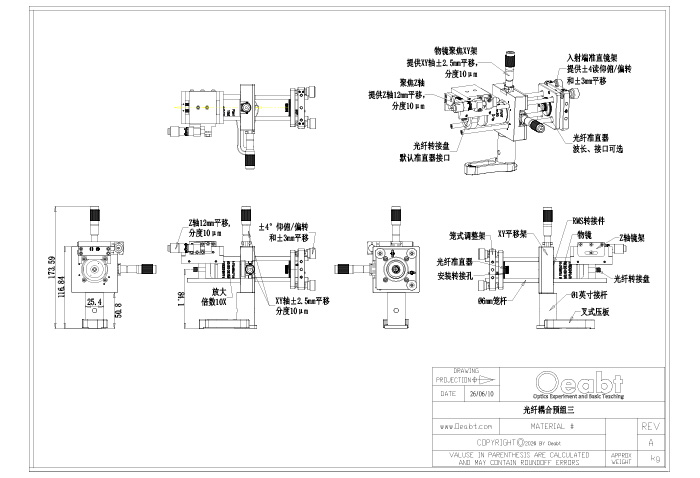

工程图下载
