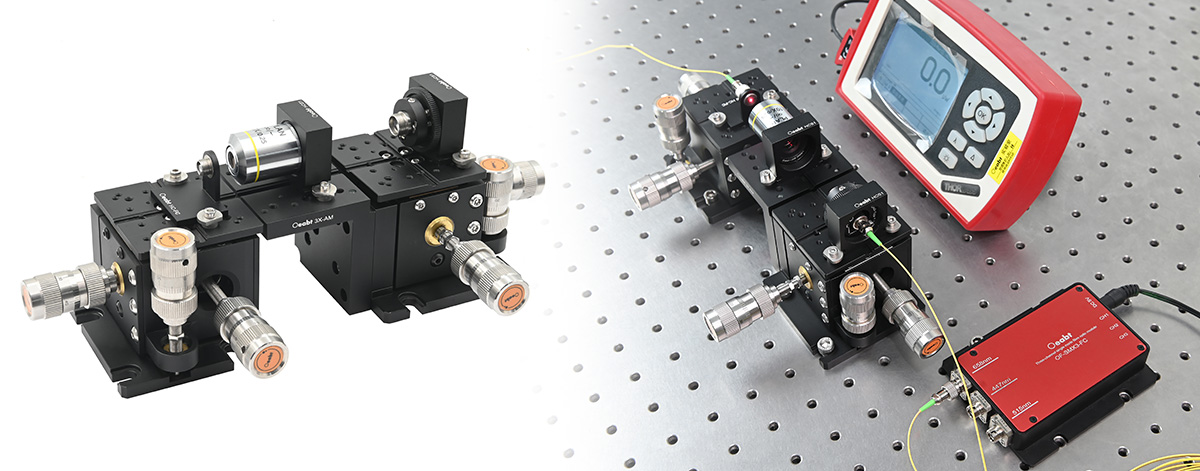

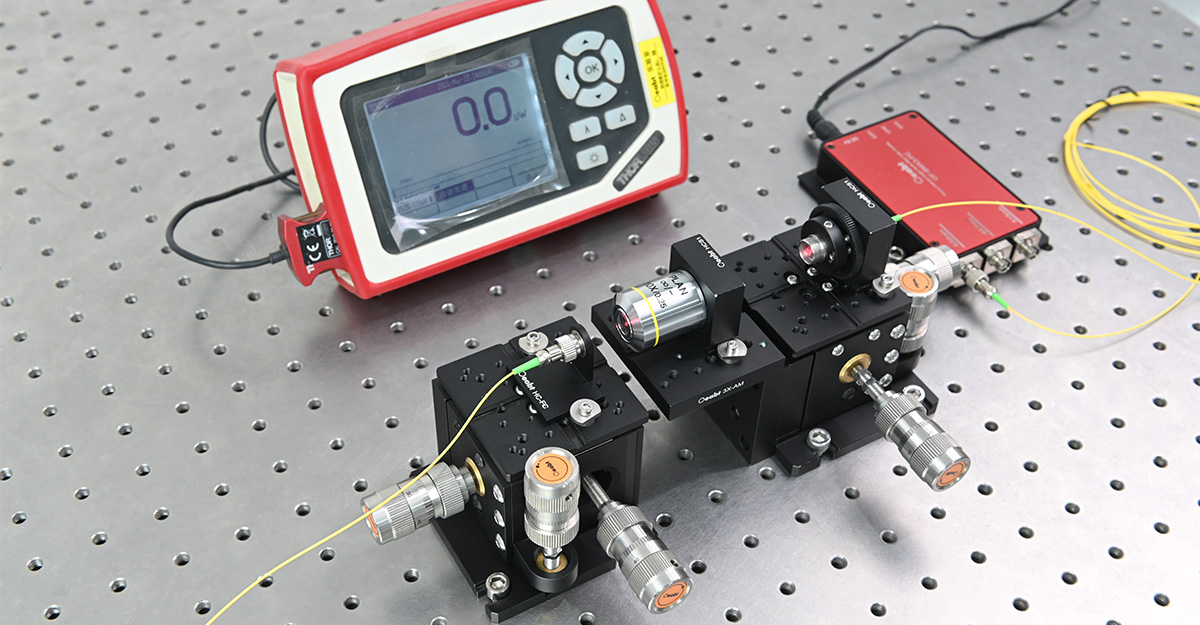

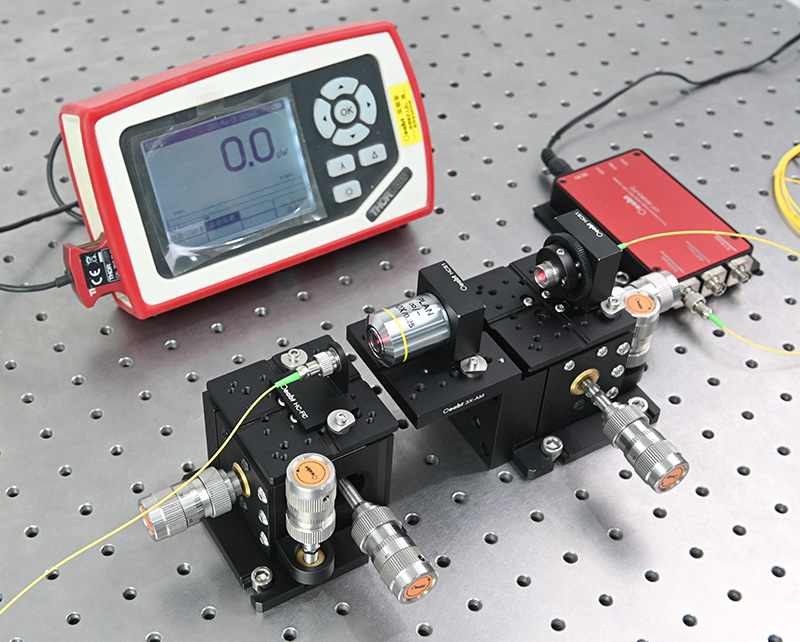

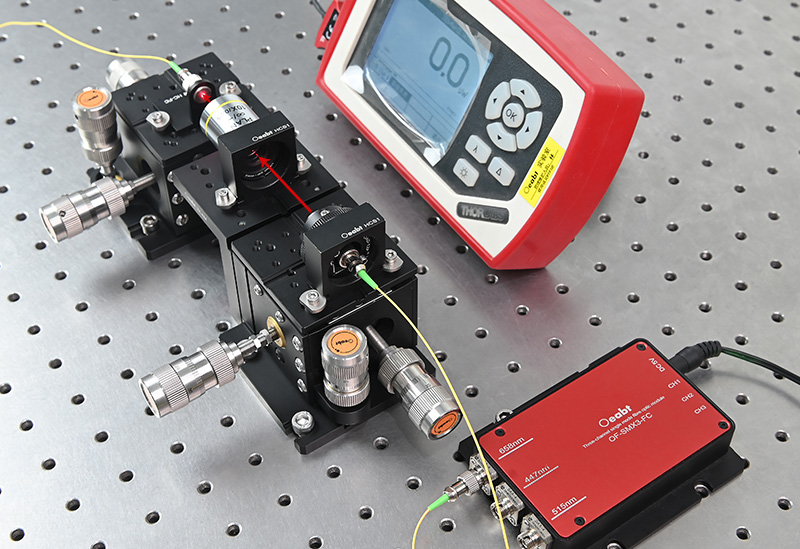

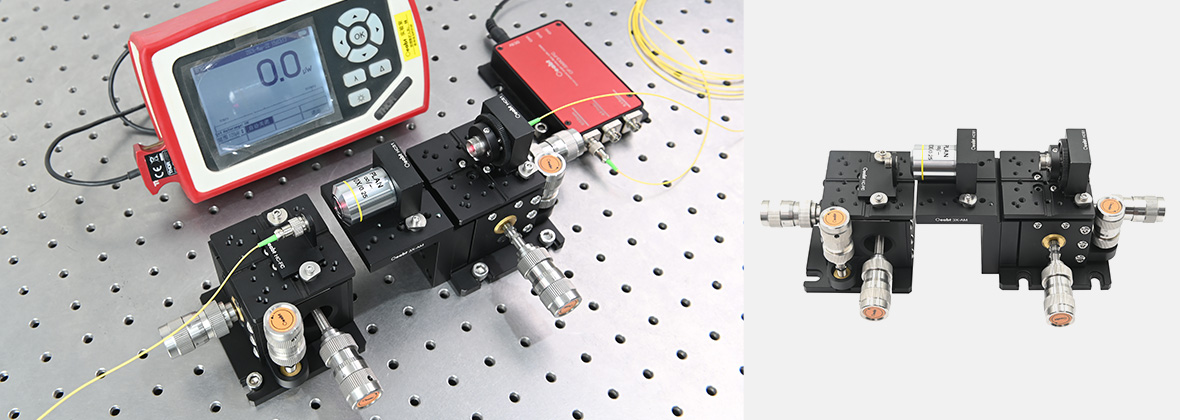

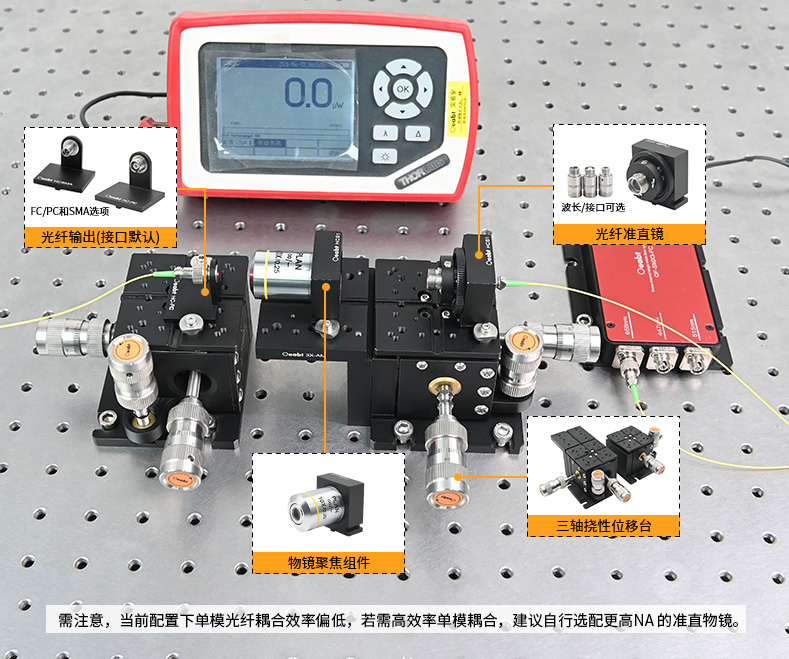

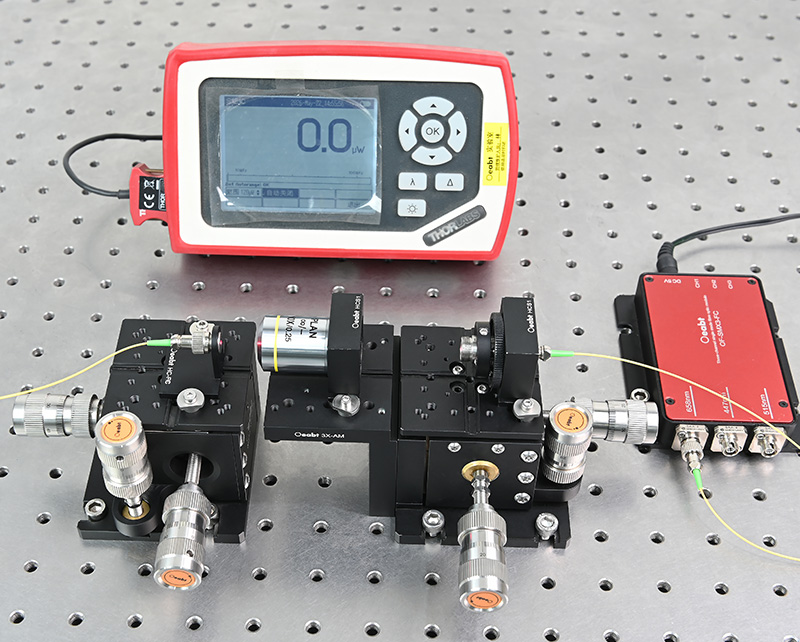

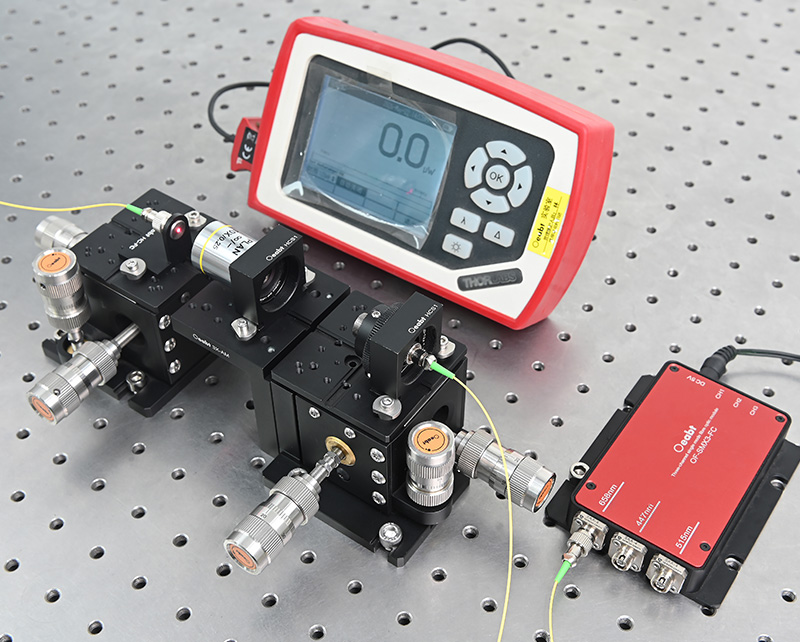

• 聚焦调节（输入侧）：X/Y/Z行程4mm，精度1μm，焦点位置精确可控；
• 准直镜调节（输入侧）：±6° 俯仰/偏转调节，1.29°/rev；
• 光纤夹持调节（输出侧）：X/Y/Z行程4mm，精度1μm，实现输入与输出的双向对准；
• 10X平场消色差物镜，将准直光束聚焦至光纤端面；

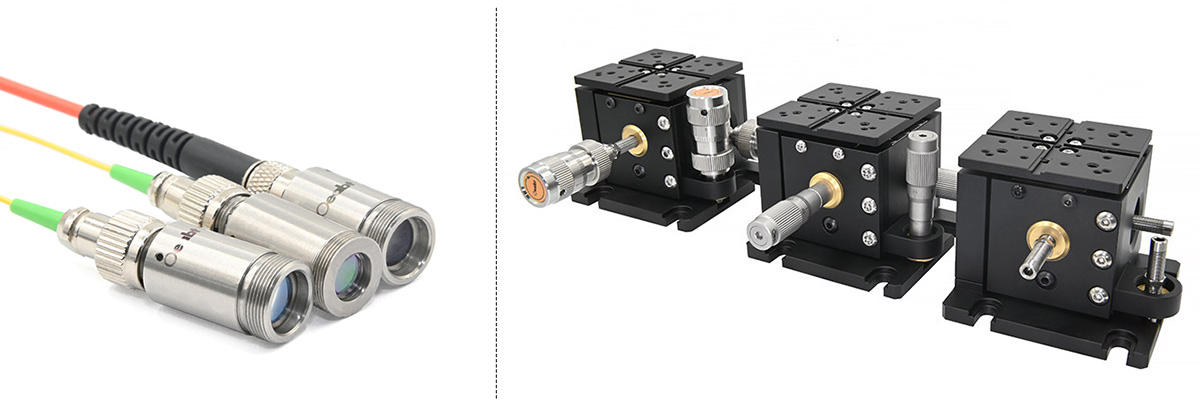

• 标配准直镜：集成式，可选405-850nm，接口提供FC/PC2.2、FC/APC2.2、SMA选项；
• 标配输出光纤固定架（FC/PC或SMA接口）；
• 系统光轴高度固定为80.2mm；
• 适用于对耦合效率、重复定位精度及系统稳定性有较高要求的科研实验；

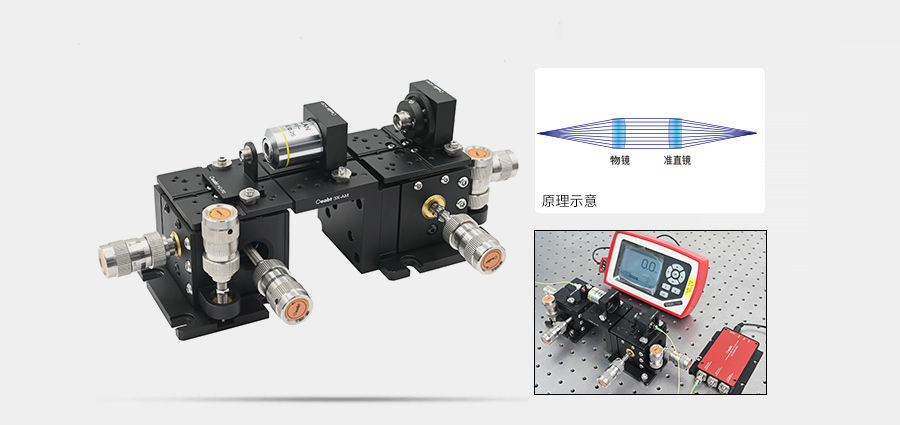

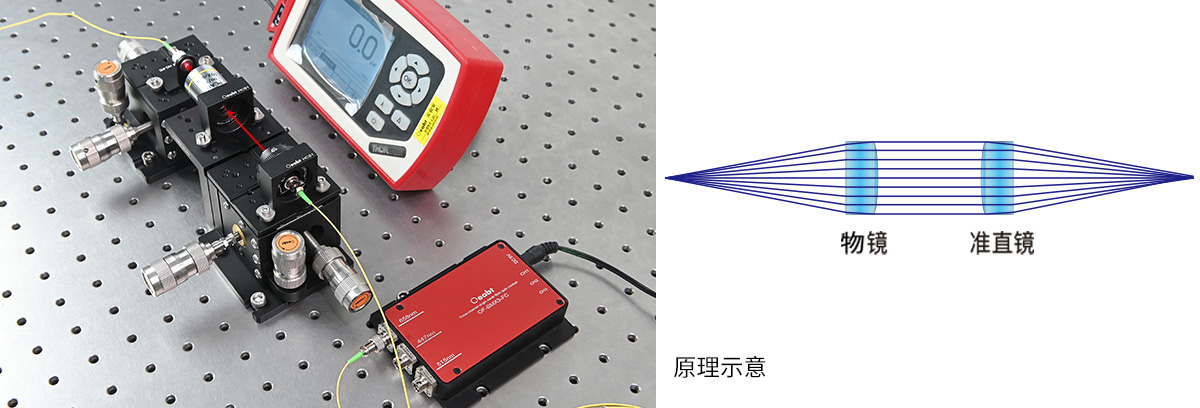

采用双工位设计，可精确定位输入光的准直聚焦和输出光纤，适合对耦合效率及系统稳定性有较高要求的实验。
|
技术规格 |
参数配置 |
|
准直镜波长 |
405/450/488/520/635/658/785/830/850nm |
|
准直镜参数 |
焦距15mm；数值孔径NA 0.17；有效准直距离2m；光束直径：5mm(785、830、850nm为3mm)； |
|
准直镜接口 |
FC/PC、FC/APC、SMA（三选一，选型时指定） |
|
输出光纤接口 |

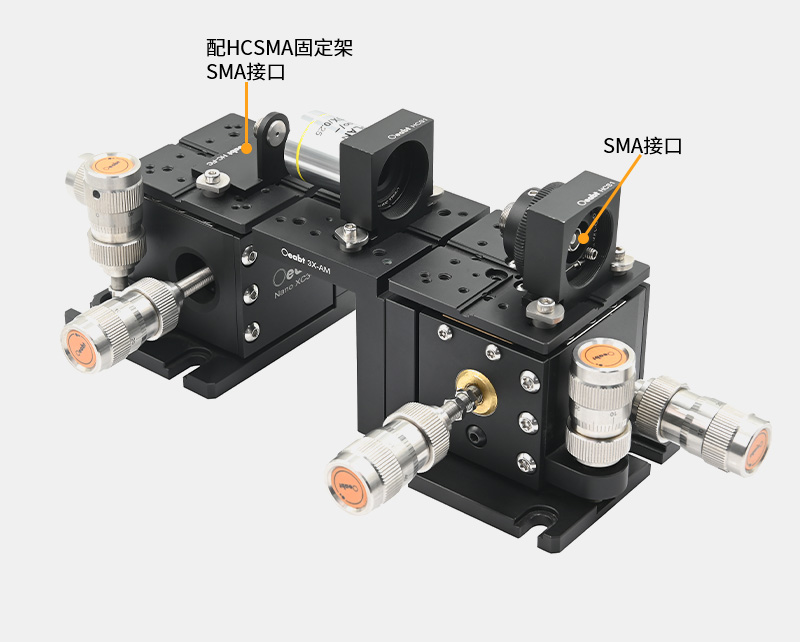

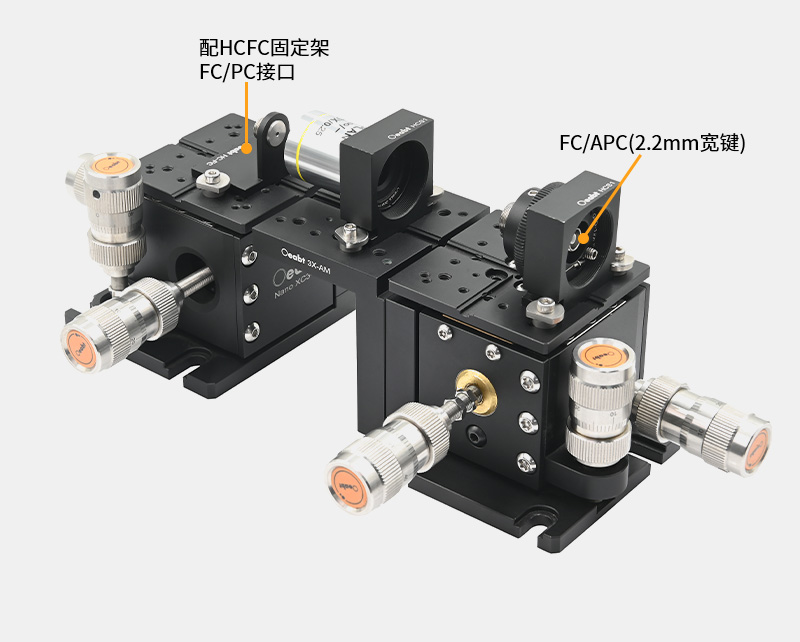

默认准直镜接口：FCPC/APC型配HCFC固定架，SMA型配HCSMA固定架 |
|
准直镜调节 |
±6° 俯仰/偏转，1.29°/rev |
|
输入与输出端调节 |
均配置XYZ轴4mm，精度1μm的三轴位移台，实现双向精密对准 |
|
光轴高度 |
80.2mm |
|
预组选型 |
详见下方表格 |
用户可根据所需波长与接口类型，选择对应的预组型号：
|
波长（nm） |
FC/PC预组型号 |
FC/APC预组型号 |
SMA预组型号 |
|
405 |
OFXC3-FC-405 |
OFXC3-FCAPC-405 |
OFXC3-SMA-405 |
|
450 |
OFXC3-FC-450 |
OFXC3-FCAPC-450 |
OFXC3-SMA-450 |
|
488 |
OFXC3-FC-488 |
OFXC3-FCAPC-488 |
OFXC3-SMA-488 |
|
520 |
OFXC3-FC-520 |
OFXC3-FCAPC-520 |
OFXC3-SMA-520 |
|
635 |
OFXC3-FC-635 |
OFXC3-FCAPC-635 |
OFXC3-SMA-635 |
|
658 |
OFXC3-FC-658 |
OFXC3-FCAPC-658 |
OFXC3-SMA-658 |
|
785 |
OFXC3-FC-785 |
OFXC3-FCAPC-785 |
OFXC3-SMA-785 |
|
830 |
OFXC3-FC-830 |
OFXC3-FCAPC-830 |
OFXC3-SMA-830 |
|
850 |
OFXC3-FC-850 |
OFXC3-FCAPC-850 |
OFXC3-SMA-850 |
|

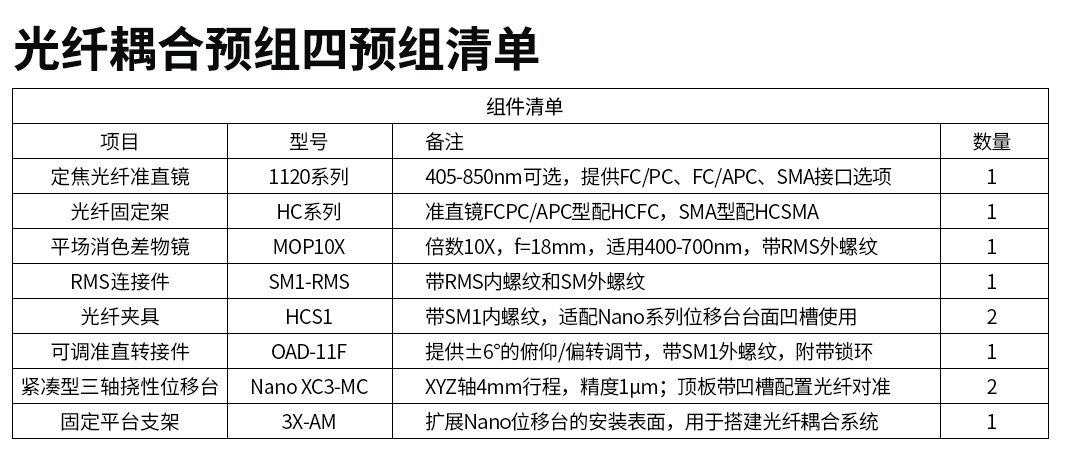

注1：准直镜标准型号为1120系列，选型时需同时指定波长与接口； 注2：输出端口默认：FC/PC和FC/APC型配HCFC固定架，SMA型配HCSMA固定架，如需更换联系客服备注。 |
|||
|
光纤类型 |
单模（芯径Ø9µm） |
多模（芯径Ø1000µm） |
||||
|
测试波长 |
488nm |
520nm |
658nm |
450nm |
520nm |
658nm |
|
耦合效率 |
/ |
70% |
70% |
85% |
||
|
注意：单模光纤耦合时因物镜与光纤NA 不匹配，效率较低；多模光纤可获得较高耦合效率。 |
||||||

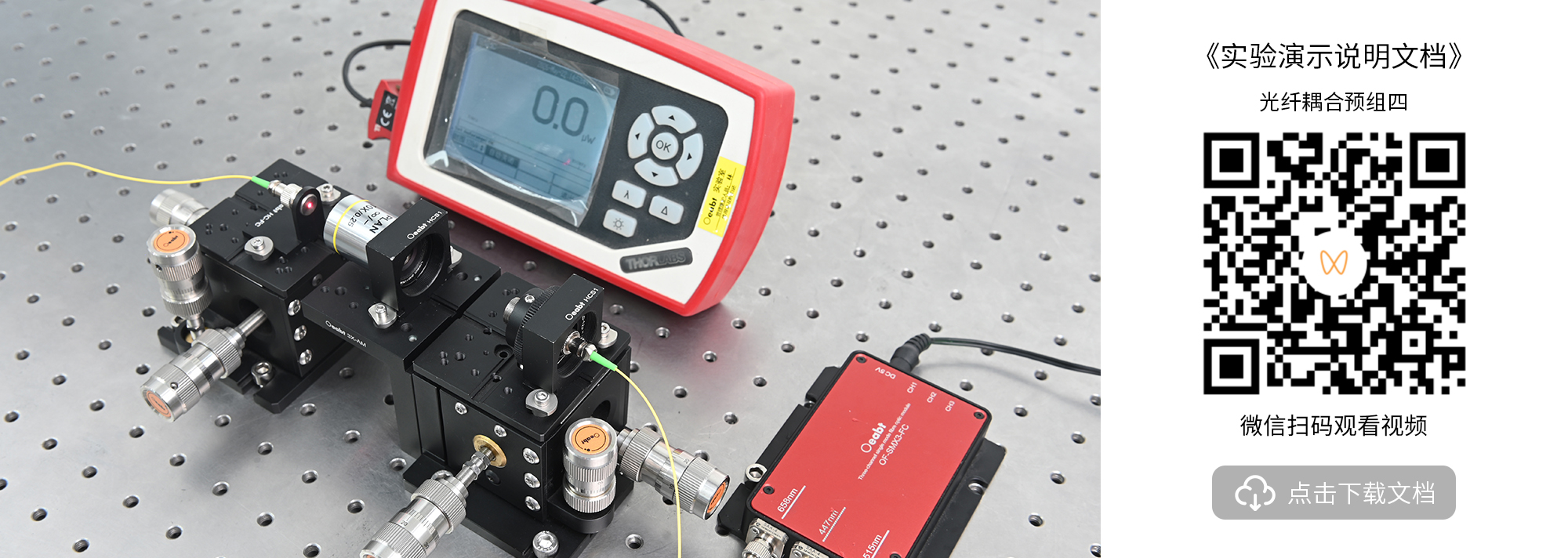

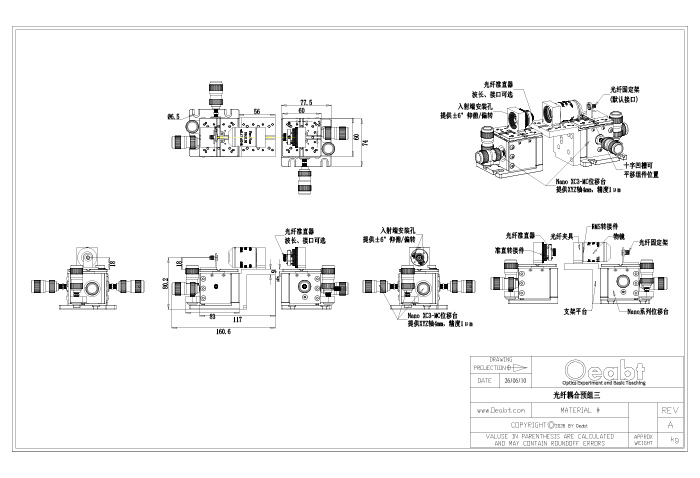

工程图下载
