广州基座光学科技有限公司_NPY系列倾斜旋转平台

参数规格技术说明组装应用举例工程图下载 3D模型下载

产品说明

• 倾斜平台，带固定台面；

• 由手拧旋钮操作的俯仰调节；

• 可调仰俯倾斜角度±4°，最大负载2.5kg；

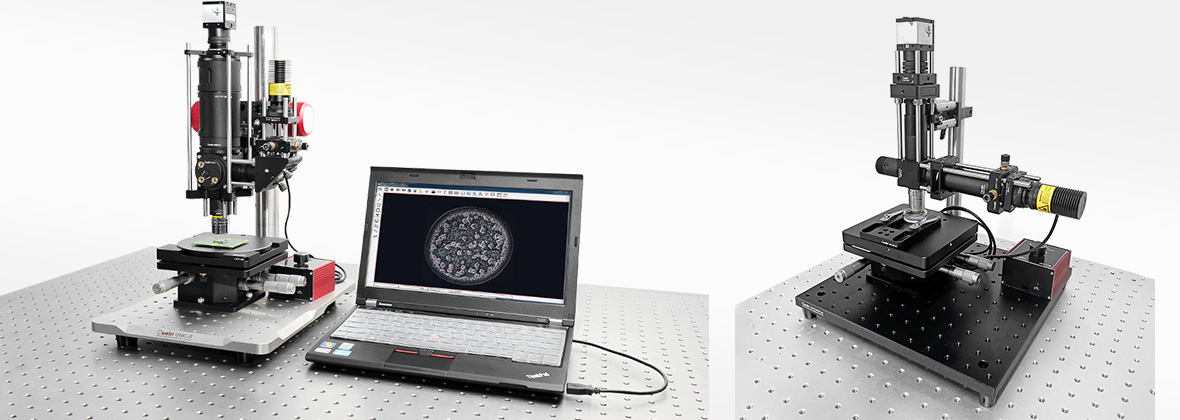

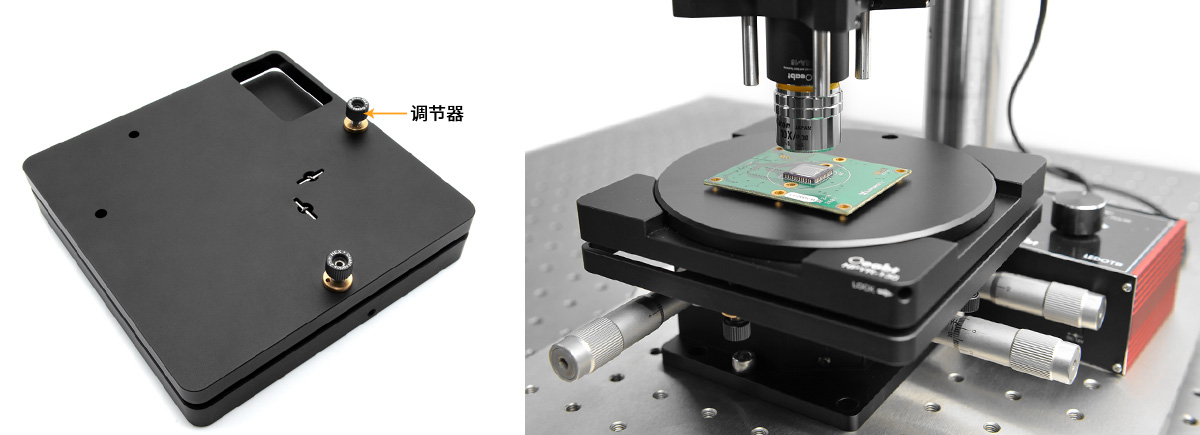

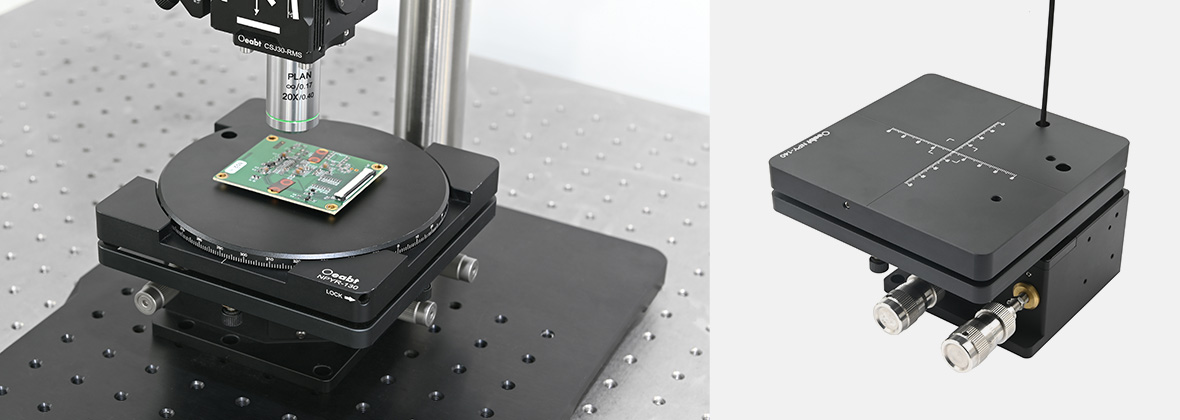

NPY系列位移台提供±4°的俯仰和倾斜调节，通过背面处的两个M5*0.25mm的精密调节器实现每转5mrad（0.5°）。大面积的平滑台面特别适合搭载样品便于将光学器件与某个平面对准，兼容我们的Nano X3系列的挠性位移台，通过台面开有的沉头孔用M4螺丝将平台固定到工作表面。

型号	NPY-140	NPYR-130
台面尺寸	140*140mm	Ø134mm
调节范围	倾斜仰俯±4°	360°旋转，倾斜仰俯±4°
载物高度	27.5mm	30mm
负载	2.5kg	2.5kg
重量	1262.1g	1302.2g
材质	7075铝合金

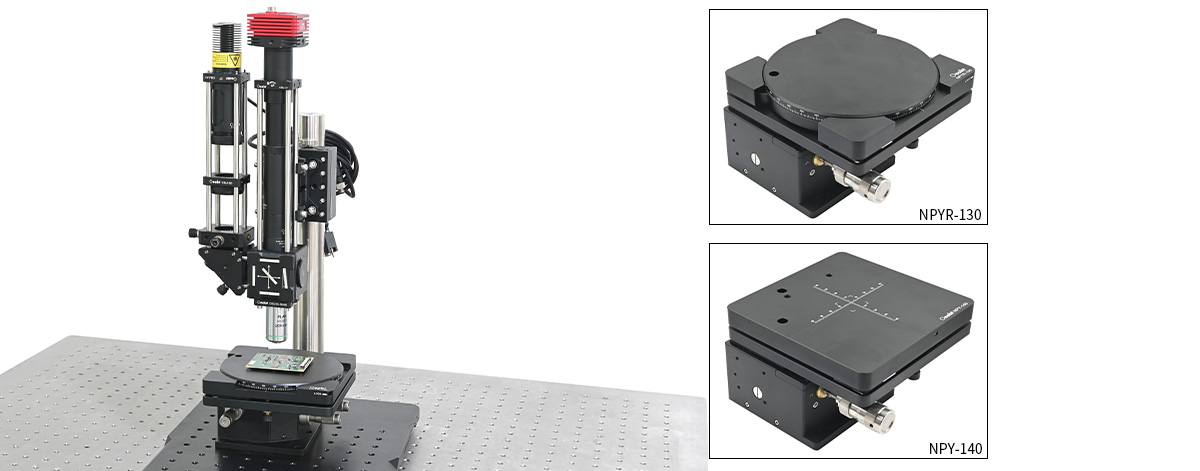

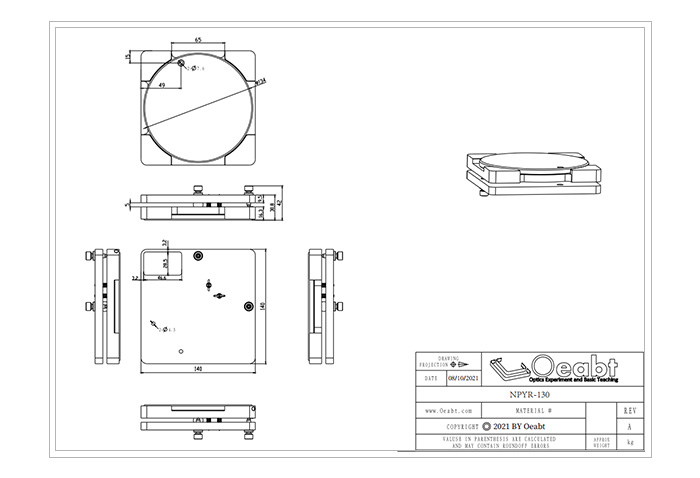

示意图

通用参数

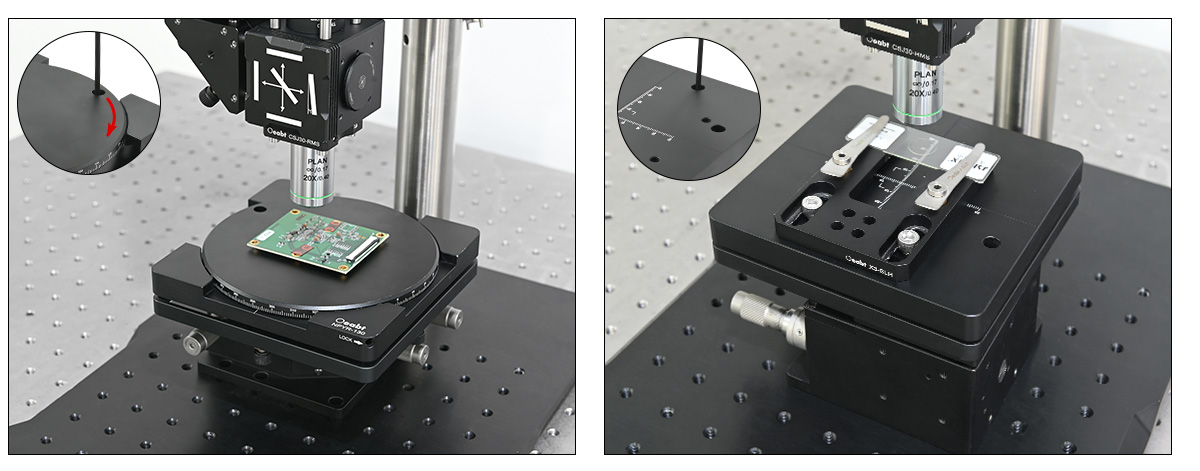

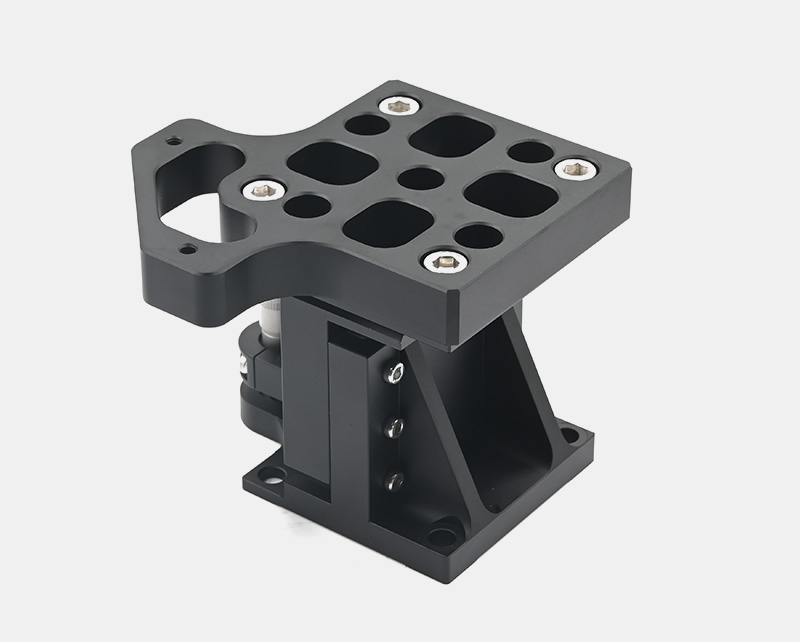

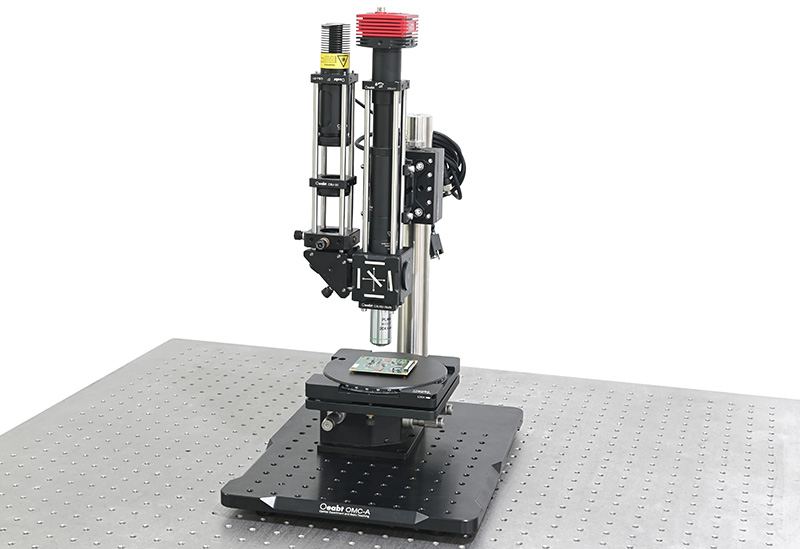

（1）NPY系列位移台提供±4°的俯仰和倾斜调节，通过背面处的两个M5*0.25mm的精密调节器实现每转5mrad（0.5°）。大面积的平滑台面特别适合搭载样品便于将光学器件与某个平面对准，兼容我们的Nano X3系列的挠性位移台，通过台面开有的沉头孔用M4螺丝将平台固定到工作表面。

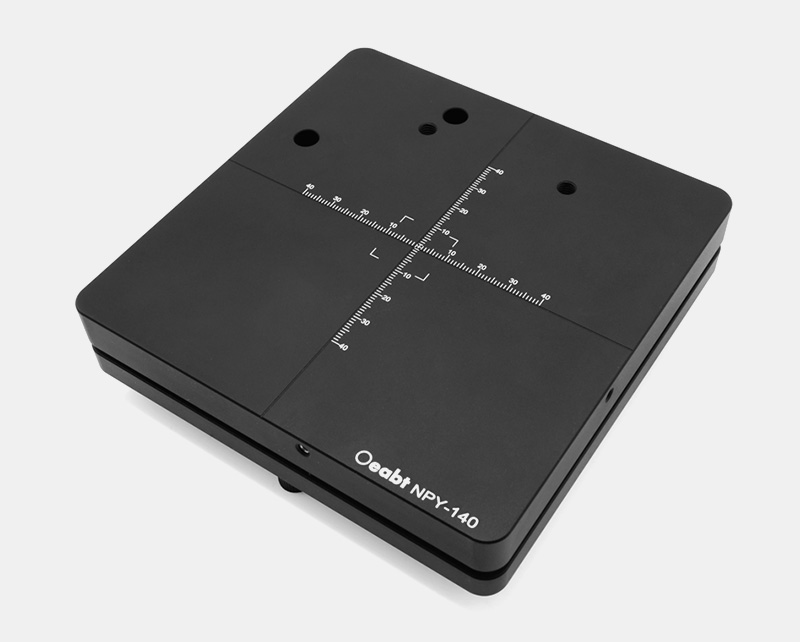

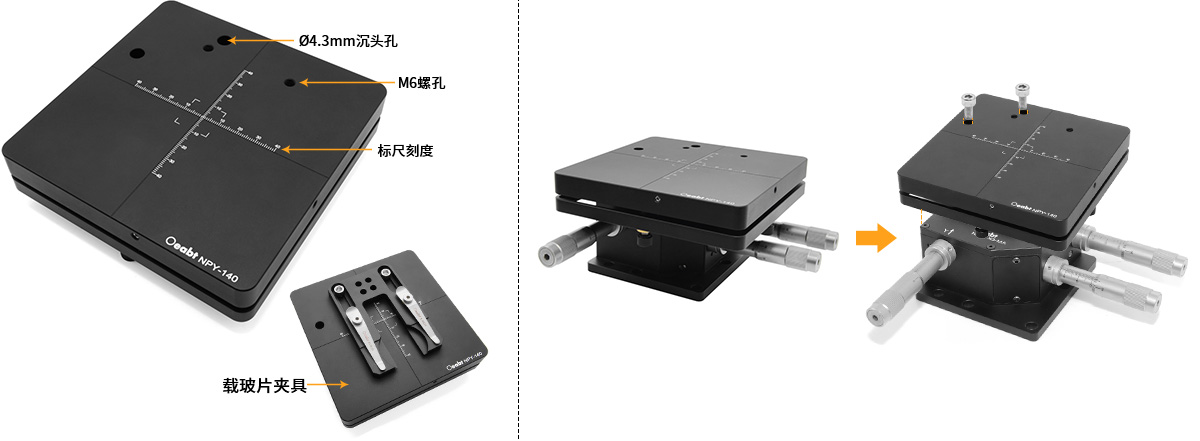

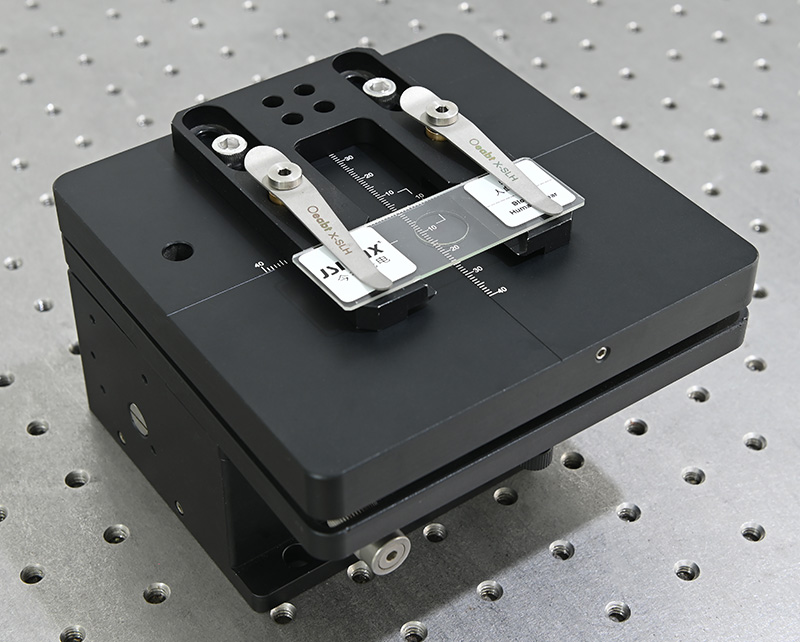

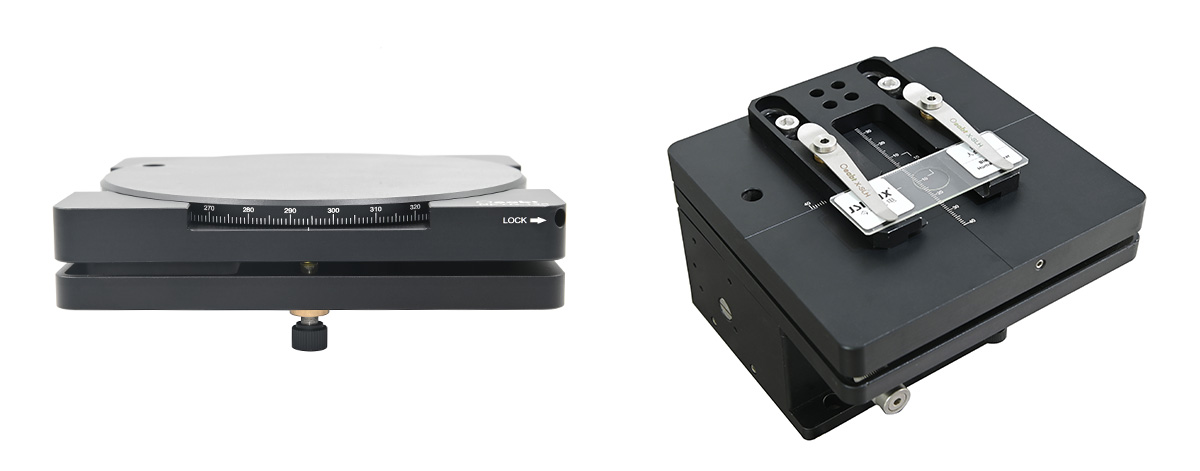

（2）NPY-140倾斜平台的工作台面为140*140mm，台面带十字刻度校准线槽，可作位置参考，便于台面搭载样品的对准校位。安装至Nano X3系列挠性位移台时，通过台面开有的沉头孔用M4螺丝将平台固定到工作表面。此外台面还有2处M6螺孔，用于固定和安装各种组件，比如载玻片夹具。

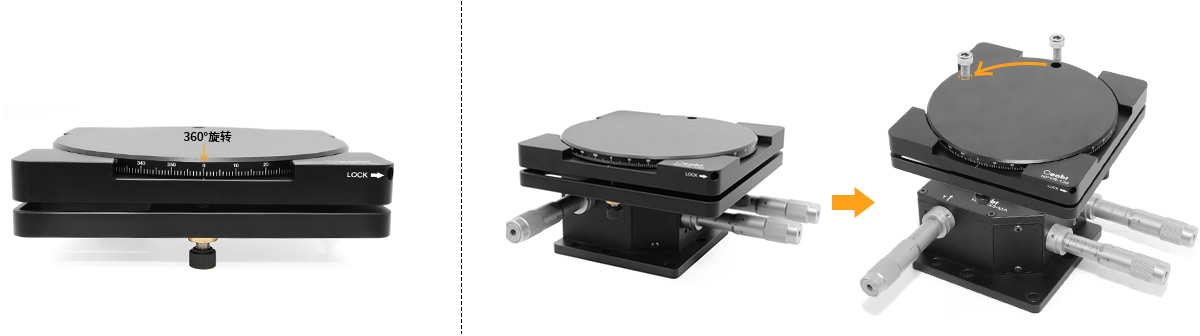

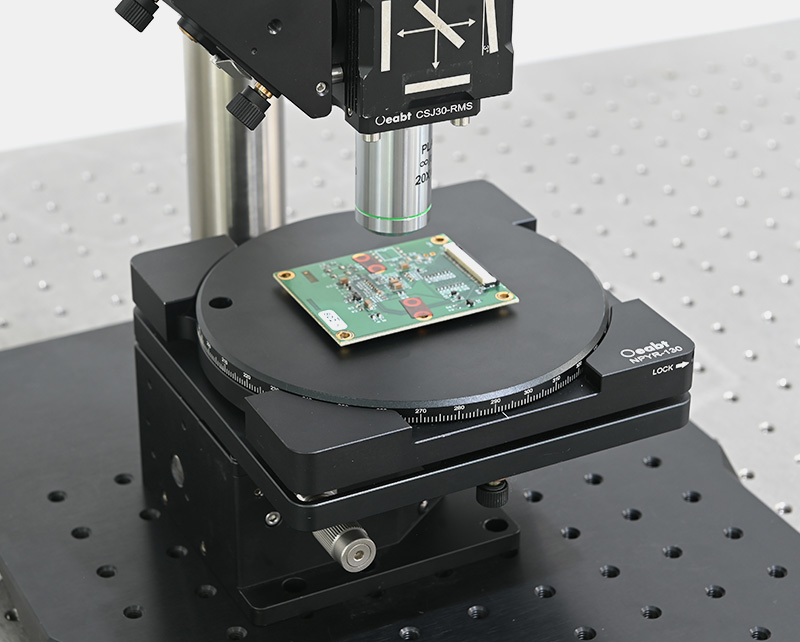

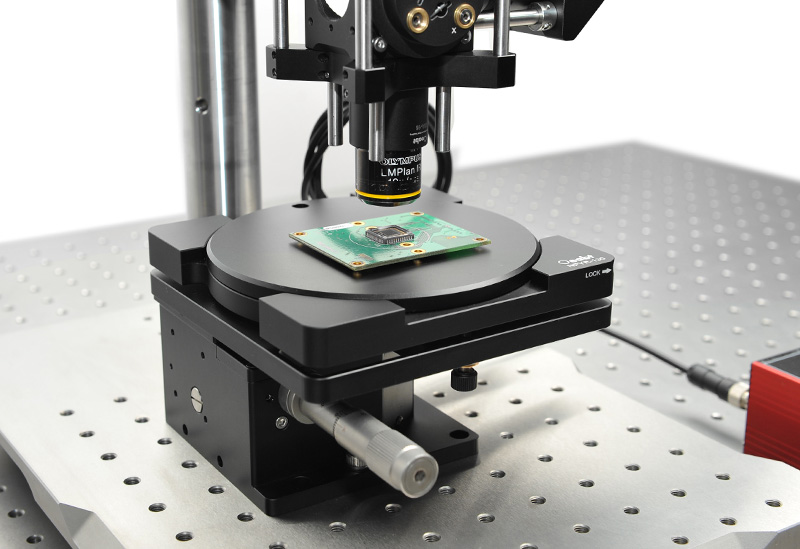

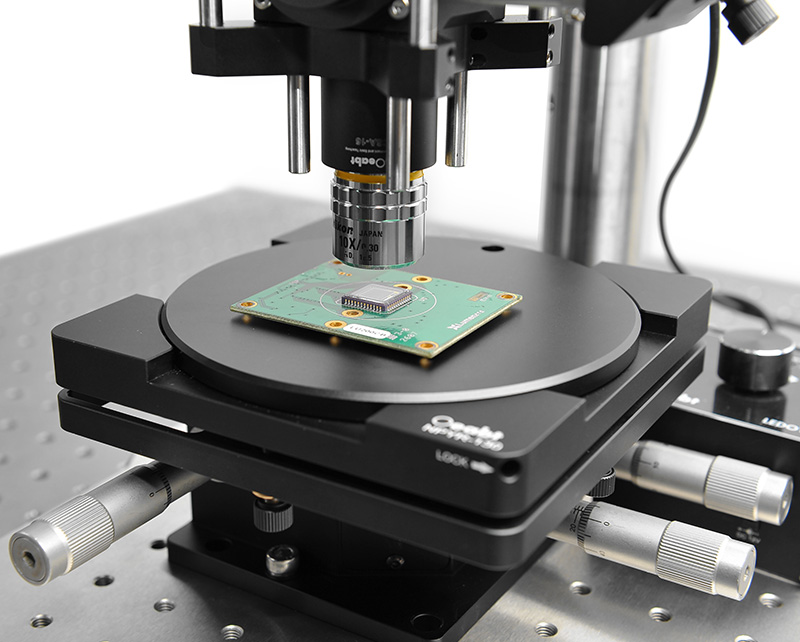

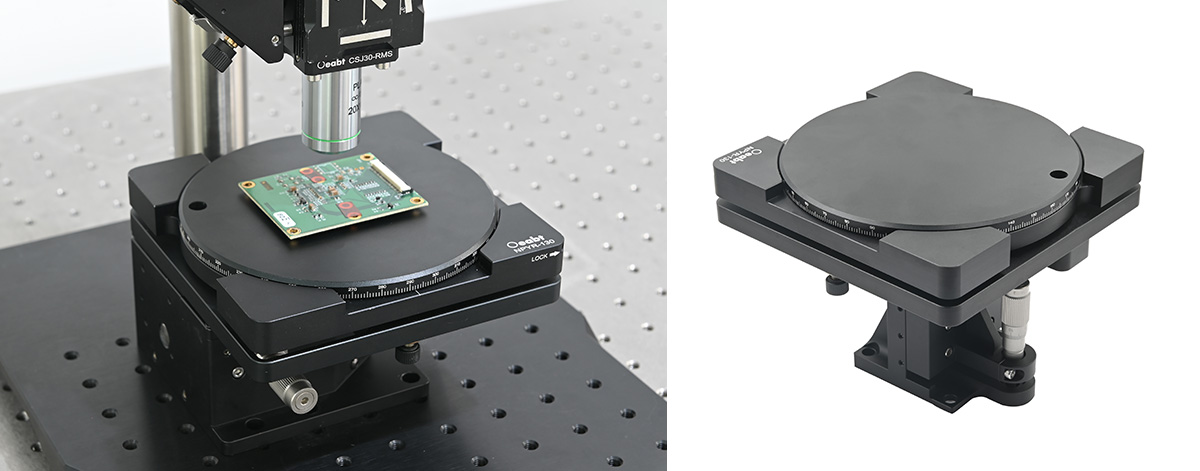

（3）NPY-130倾斜旋转平台的工作台面为Ø134mm，可进行360°的连续旋转。该旋转平台外边缘的角度刻度便于用户设置平台的角度方向，然后再用2mm六角锁定“Lock”螺丝锁住旋转位置。锁定旋转轴不会妨碍俯仰(ΘX)和倾斜(ΘY)轴的调节。该平台的旋转和仰俯倾斜可以自由改变，不会影响所连接组件的稳定性。

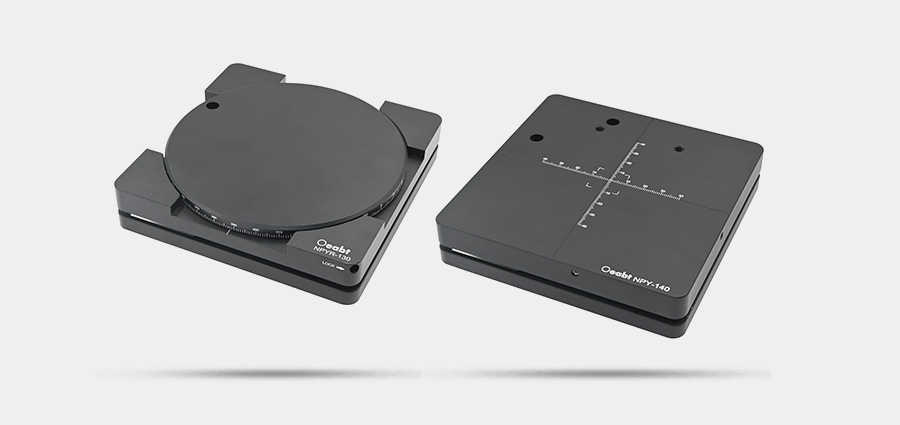

NPY-140 倾斜平台

• 倾斜平台，带固定台面，台面尺寸140*140mm；

• 搭配Nano X3系列位移台使用；

• 由手拧旋钮操作的俯仰调节；

• 可调仰俯倾斜角度±4°，最大负载2.5kg；

• 带十字刻度标尺线槽，可作为位置参考，并便于台面搭载物体的对准；

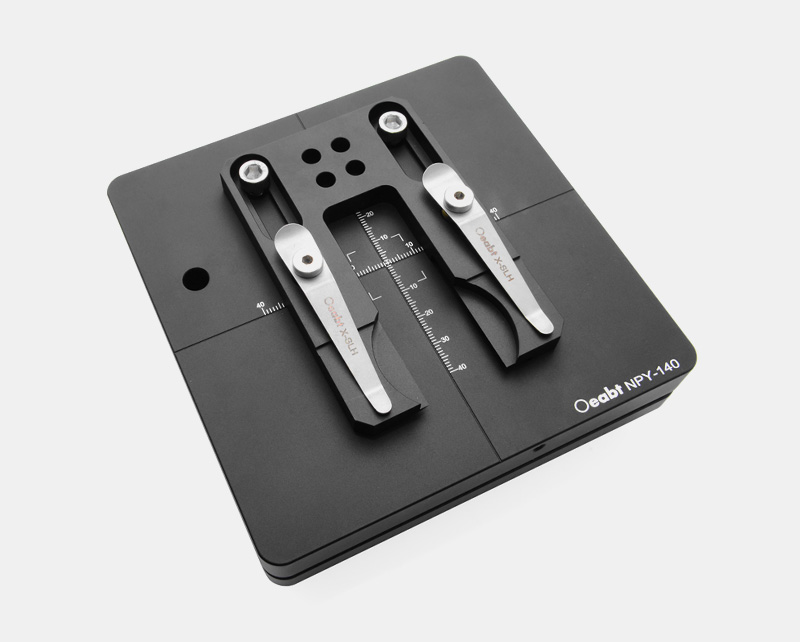

NPY-140倾斜平台的工作台面为140*140mm，台面带十字刻度校准线槽，可作位置参考，便于台面搭载样品的对准校位。安装至Nano X3系列位移台载玻片夹具。

型号

规格

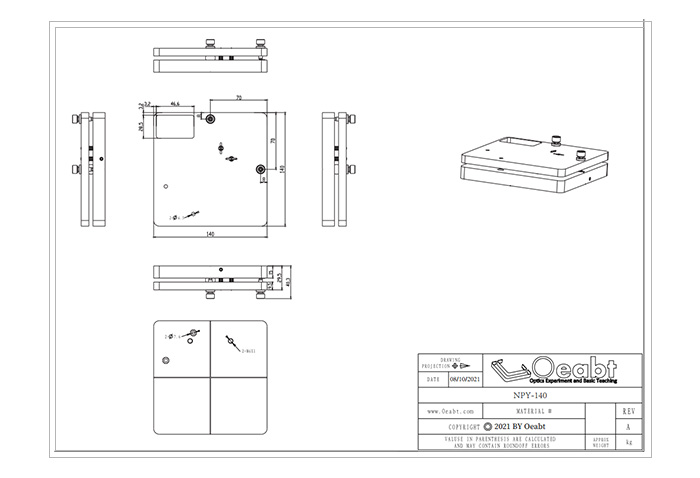

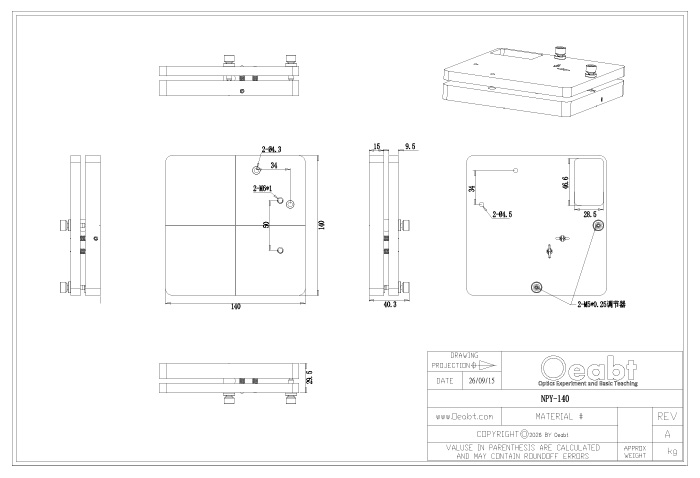

工程图

对比

单价

发货日期

购物车

型号： NPY-140

规格：台面尺寸:140*140mm

工程图：点击下载

对比：

单价：￥690

发货日期：当天

购物车：

NPY-140 倾斜平台

规格

台面尺寸:140*140mm
安装孔直径

/
材质

7075铝合金
重量

1262.1g
螺纹类型

Ø4.3mm沉头孔
产品描述

调节范围:倾斜仰俯±4°;
载物高度:27.5mm;
负载:2.5kg;

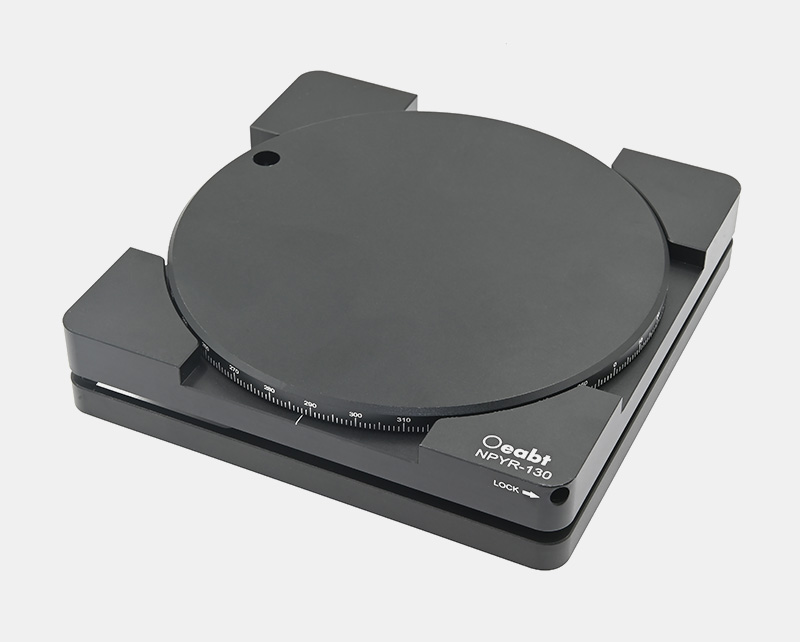

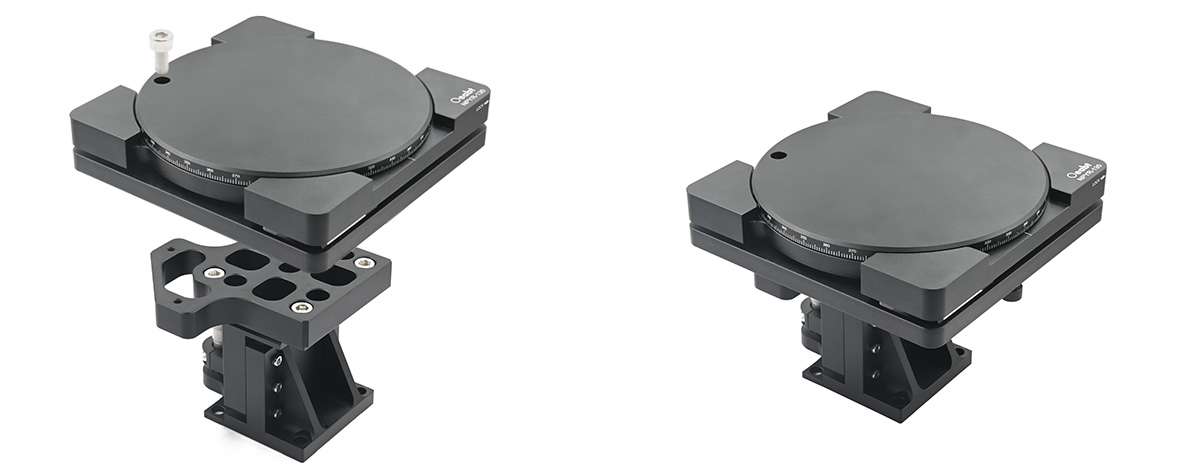

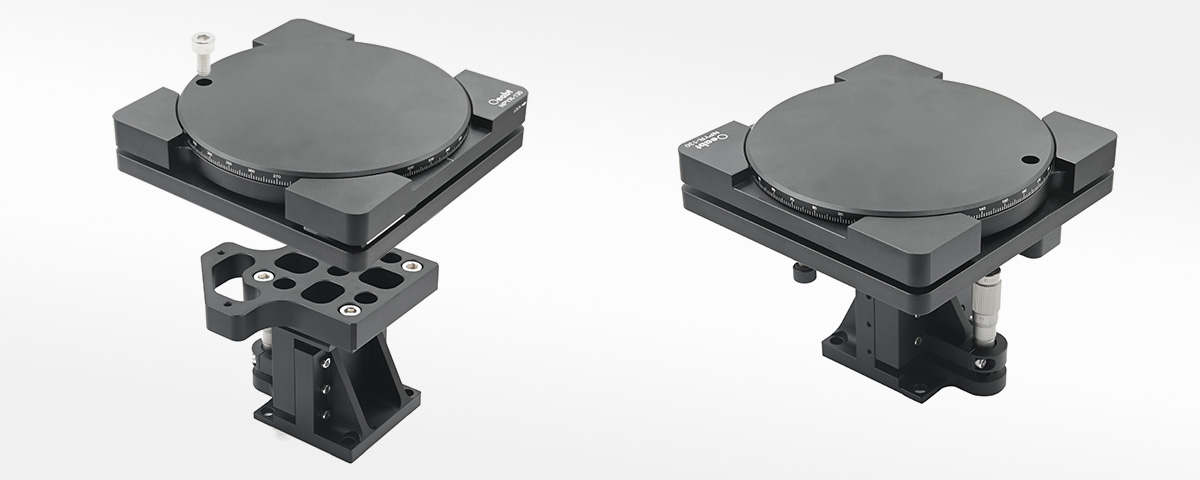

NPYR-130 倾斜旋转平台

• 倾斜旋转平台，带旋转台面，台面尺寸Ø134mm；

• 搭配Nano X3系列位移台使用；

• 360°的连续旋转，可通过“Lock”锁住转台旋转位置；

• 由手拧旋钮操作的俯仰调节；

• 可调倾斜角度±4°，最大负载2.5kg；

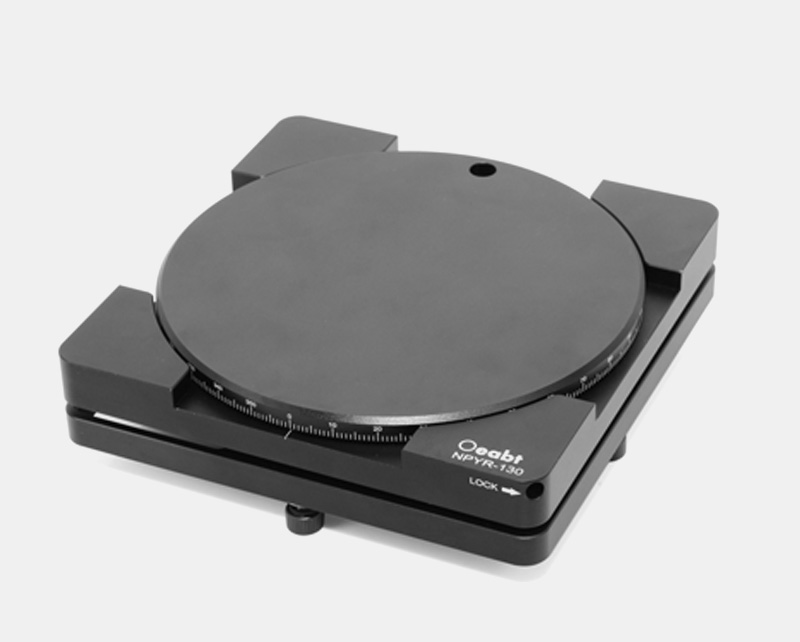

NPY-130倾斜旋转平台的工作台面为Ø134mm，可进行360°的连续旋转。该旋转平台外边缘的角度刻度便于用户设置平台的角度方向，然后再用2mm六角锁定“Lock”螺丝锁住旋转位置。锁定旋转轴不会妨碍俯仰(ΘX)和倾斜(ΘY)轴的调节。该平台的旋转和仰俯倾斜可以自由改变，不会影响所连接组件的稳定性。

型号

规格

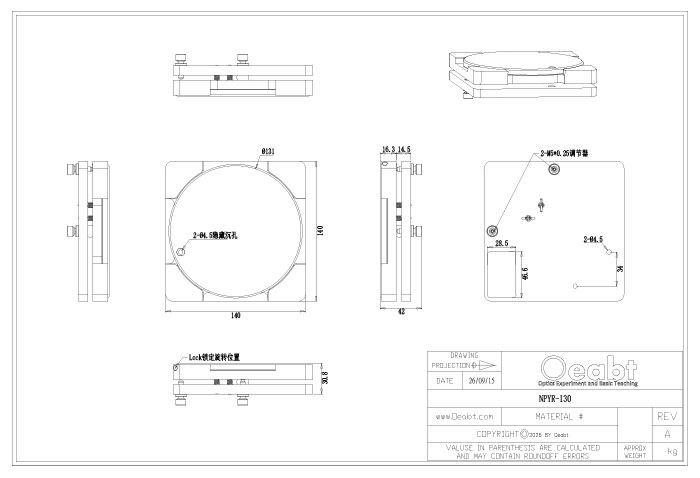

工程图

对比

单价

发货日期

购物车

型号： NPYR-130

规格：台面尺寸:Ø134mm

工程图：点击下载

对比：

单价：￥940

发货日期：当天

购物车：

NPYR-130 倾斜旋转平台

规格

台面尺寸:Ø134mm
安装孔直径

/
材质

7075铝合金
重量

1302.2g
螺纹类型

2处Ø4.3mm沉头孔
产品描述

调节范围:360°旋转, 倾斜仰俯±4°;
载物高度:30mm;
负载:2.5kg;
