低漂移系列
Low drift series
• 可安装Ø2英寸(Ø50.8 mm)光学元件或SM2螺纹组件；
• Ø48mm通光孔径；
• 可提供360°粗略旋转，固定螺丝锁紧机制，可锁定；
• 表盘上刻度分度为2°，每20°刻有数字标记；
• 底部一个M4螺孔，孔深6.35mm，用于安装接杆；
• 附带1个SM2卡环，1个垫圈；

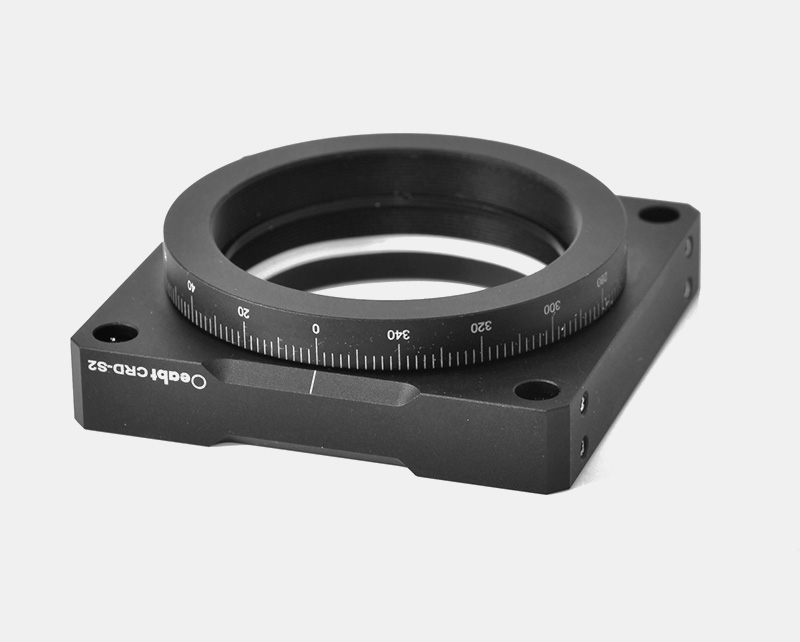

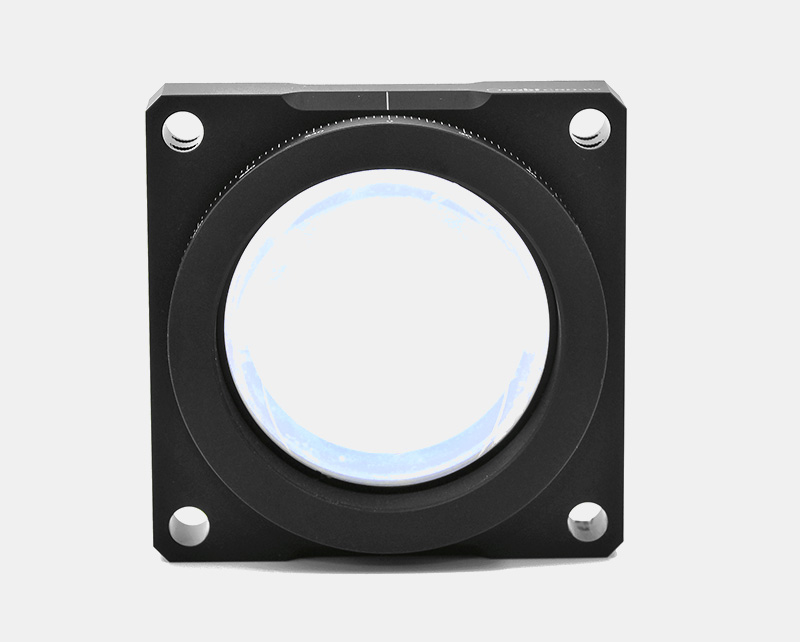

CRD-S2旋转安装座设计用于将最厚13mm的Ø2英寸(50.8mm)光学元件安装到SM2螺纹(2.035"-40)旋转架上。可进行360°手动旋转，平滑旋转机制允许精确定位该旋转架。安装座与60mm笼式系统兼容，并且可以使用旋转安装座底部的M4螺纹安装孔，搭载安装座在自由空间使用。

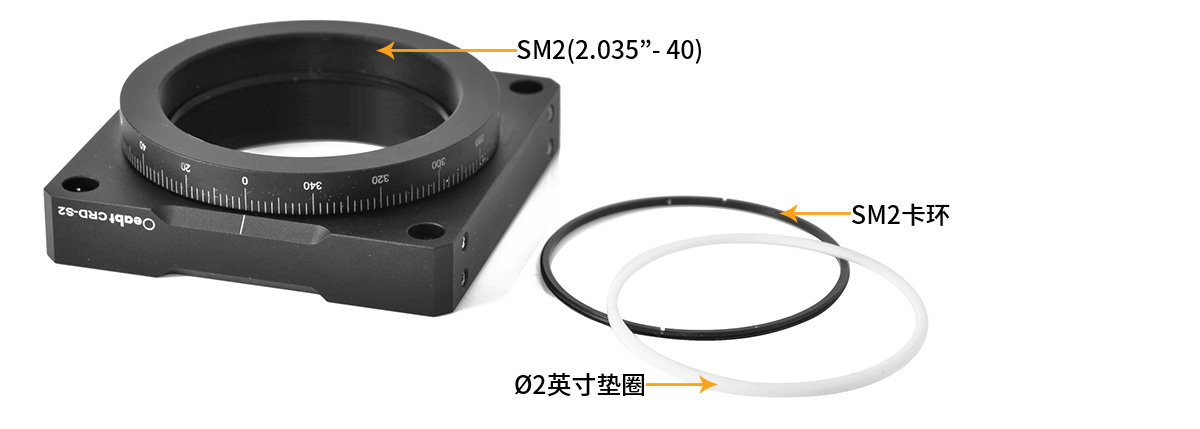

（1）CRD-S2旋转安装座设计用于将最厚13mm的Ø2英寸(50.8mm)光学元件安装到SM2螺纹(2.035"-40)旋转架上。利用附带的CSK4 SM2卡环固定光学元件，另附带1个垫圈，可起保护镜片的作用；

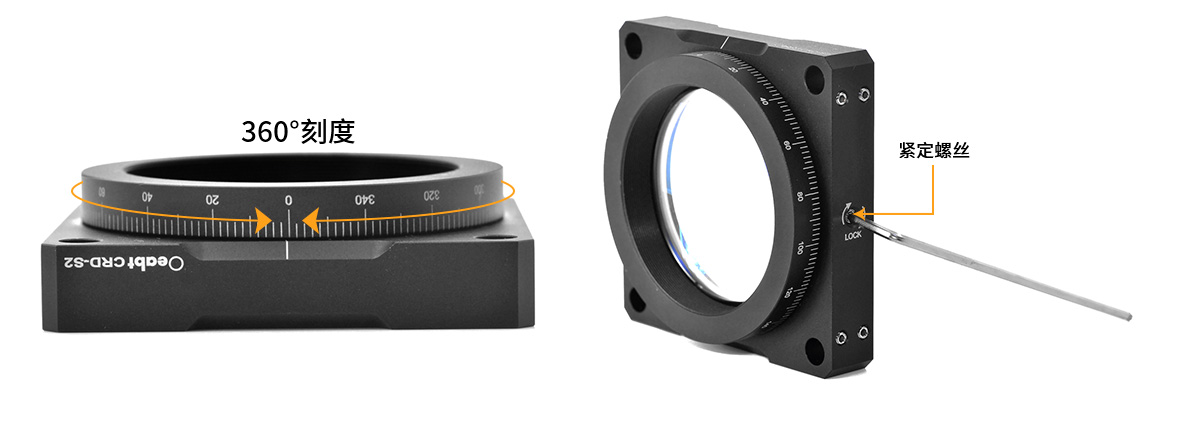

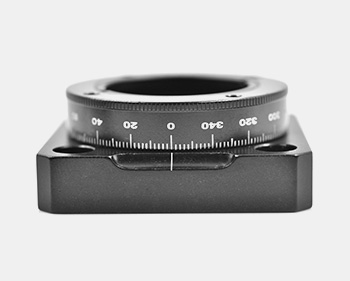

（2）可进行360°手动旋转，表盘上刻度分度为2°，每20°刻有数字标记。平滑旋转机制允许精确定位该旋转架，侧面的尼龙顶丝用于旋转定位后，锁紧安装座的旋转环。此固定螺丝可使用2mm六角扳手拧松。

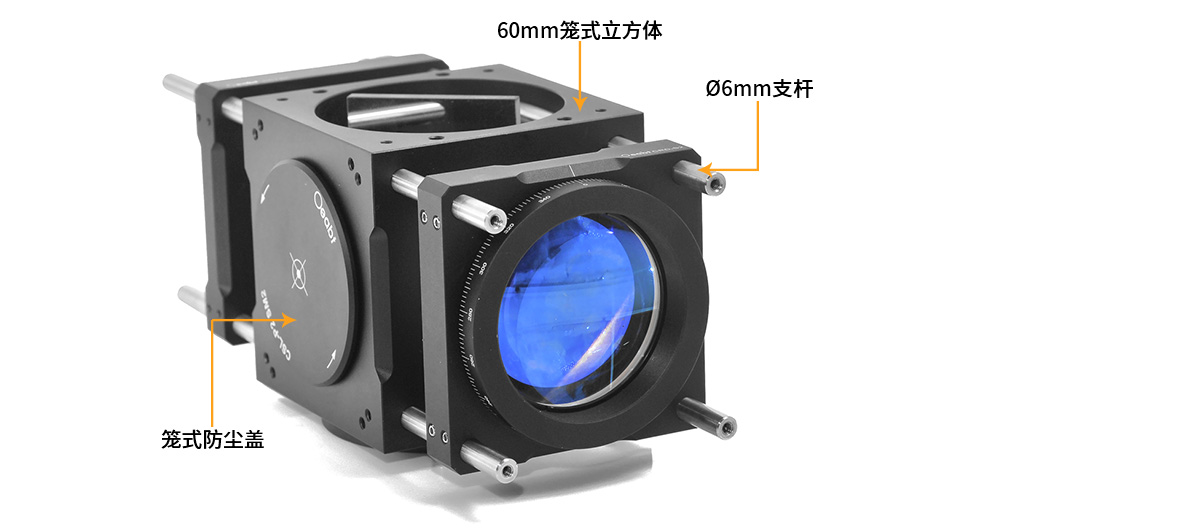

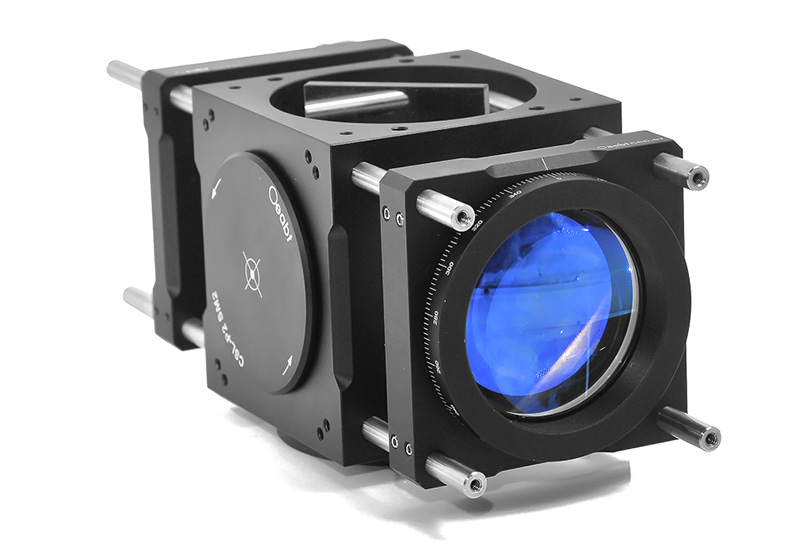

（3）安装座与60mm笼式系统兼容，此安装座具有4个Ø6mm通孔，用于Ø6mm笼杆的安装，集成安装座至笼式系统中，侧边的紧定螺丝可固定笼杆位置；
| ❶ CSL60-M2 60mm笼式立方体 点击查看 > |
| ❷ PCM-S系列 Ø6mm笼式支杆 点击查看 > |
| ❸ CSL-P系列 笼式防尘盖 点击查看 > |

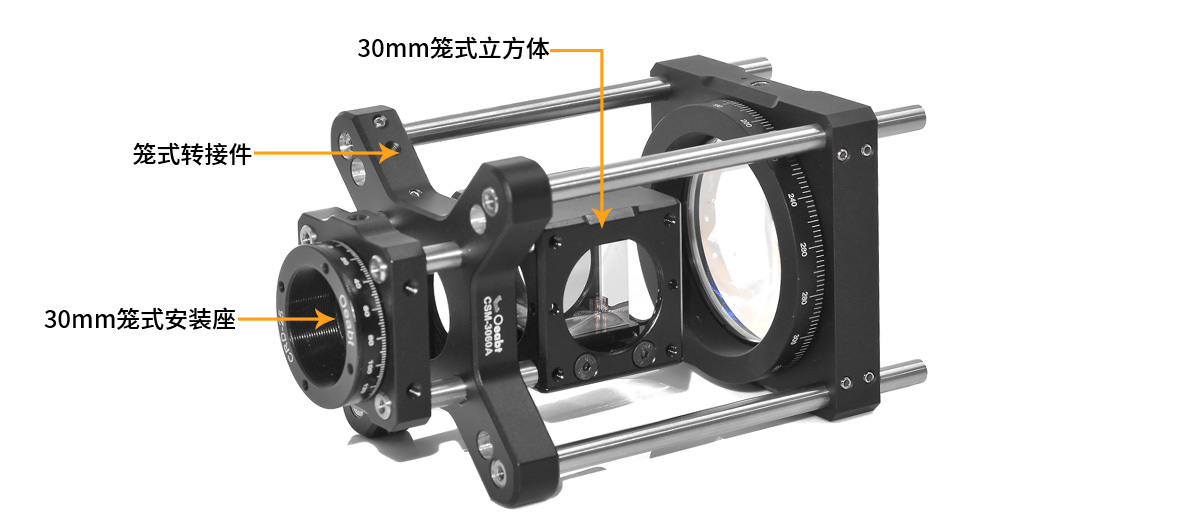

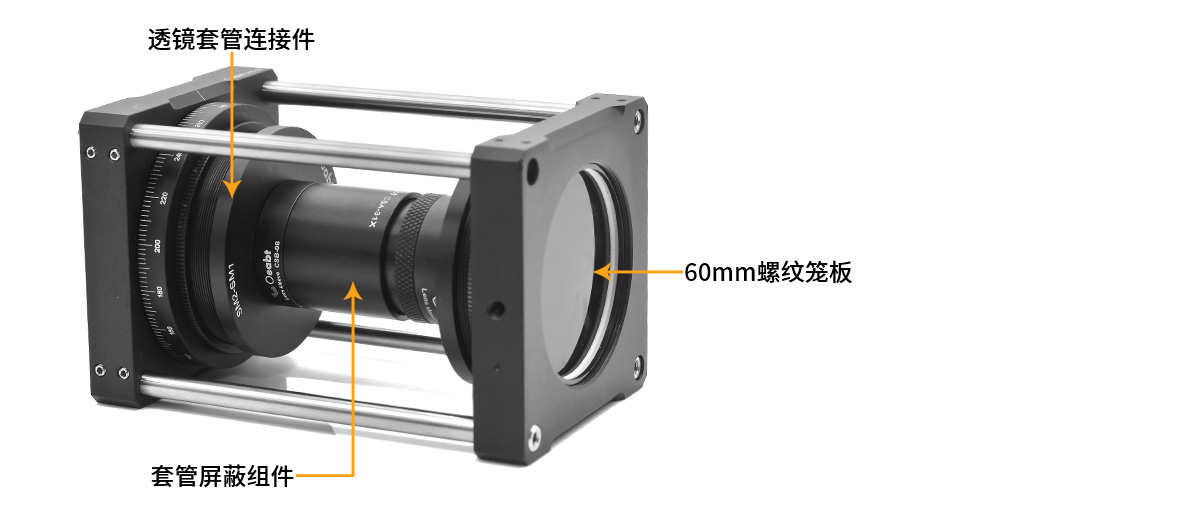

（4）可通过搭配CLPCM系列 笼式转接件或CSM系列透镜套管连接件，在60mm笼式系统中搭载使用30mm笼式组件。
| ❶ CSM系列 透镜套管连接件点击查看 > |
| ❷ CSJ-60 60mm螺纹笼板 点击查看 > |
|
❸ CSA-31X 套管屏蔽组件 点击查看 > |
| ❶ CSL30-M2 笼式立方体 点击查看 > |
|
❷ LPCM系列 笼式转接件 点击查看 > |
|

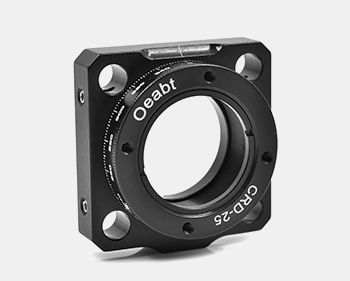

❸ CRD-25 笼式旋转安装架 点击查看 > |

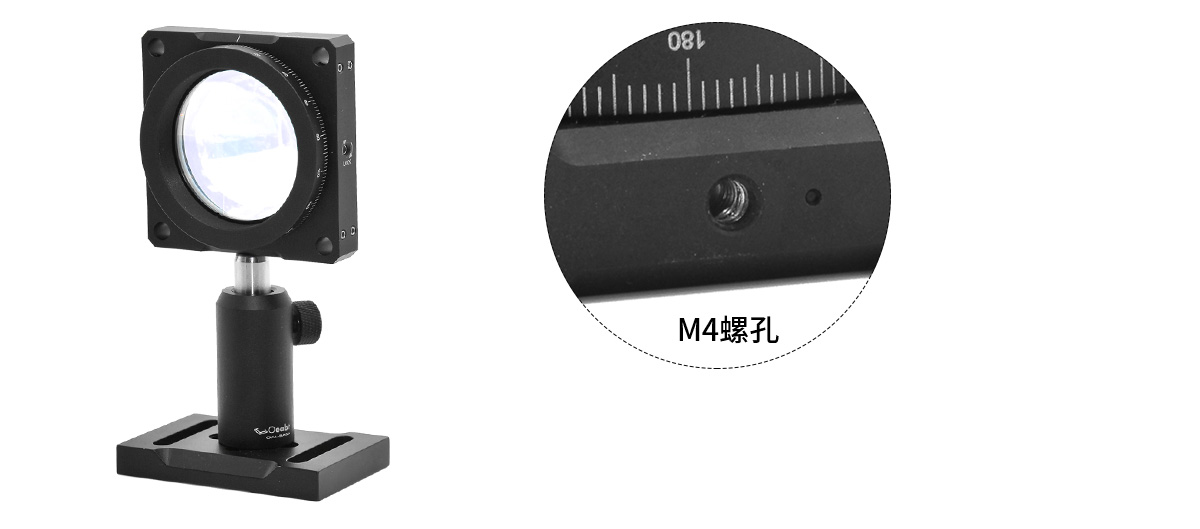

（5）而且可以使用旋转安装座底部的M4螺纹安装孔，安装在Ø12mm的接杆上，搭载安装座在自由空间使用；

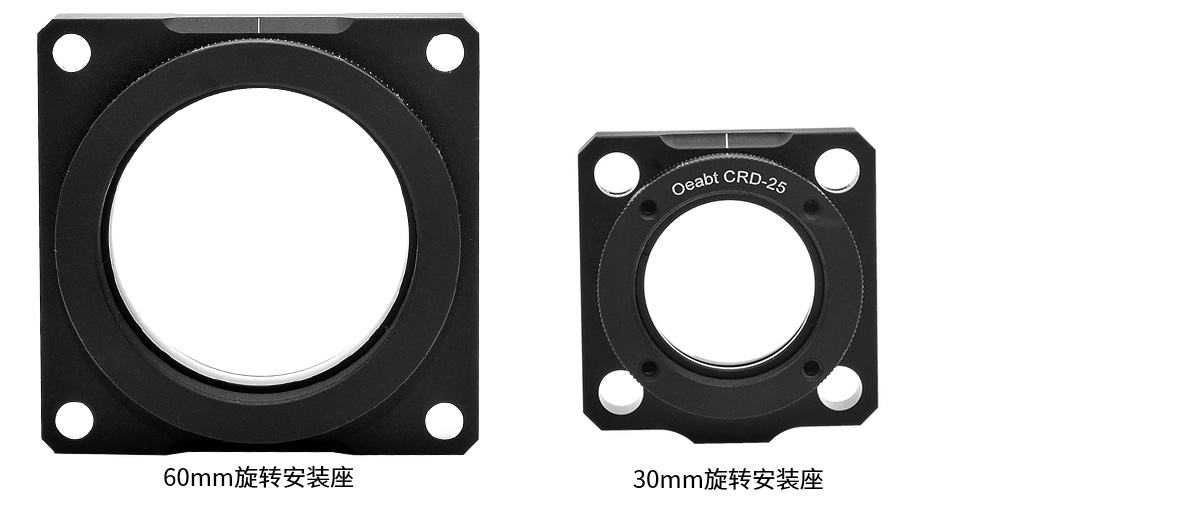

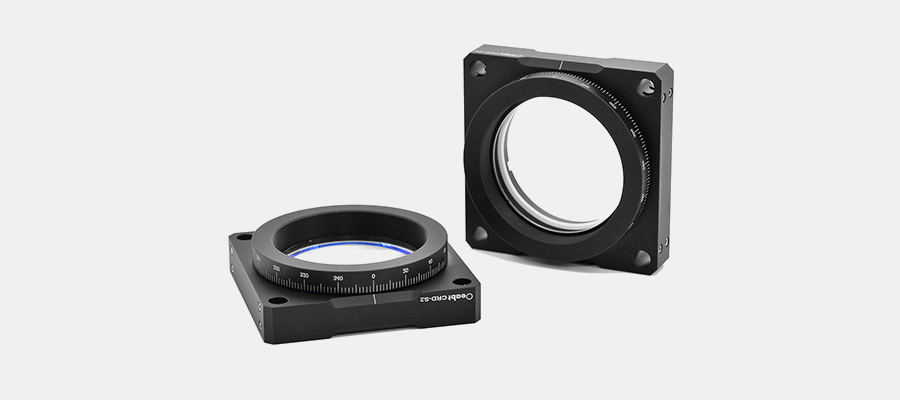

（6）▶60mm笼式旋转安装座； ▶30mm笼式旋转安装座；

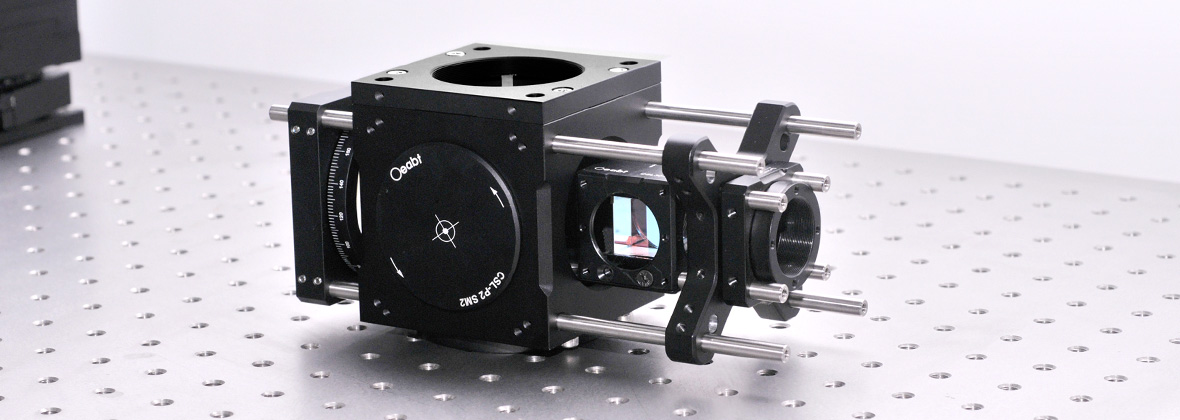

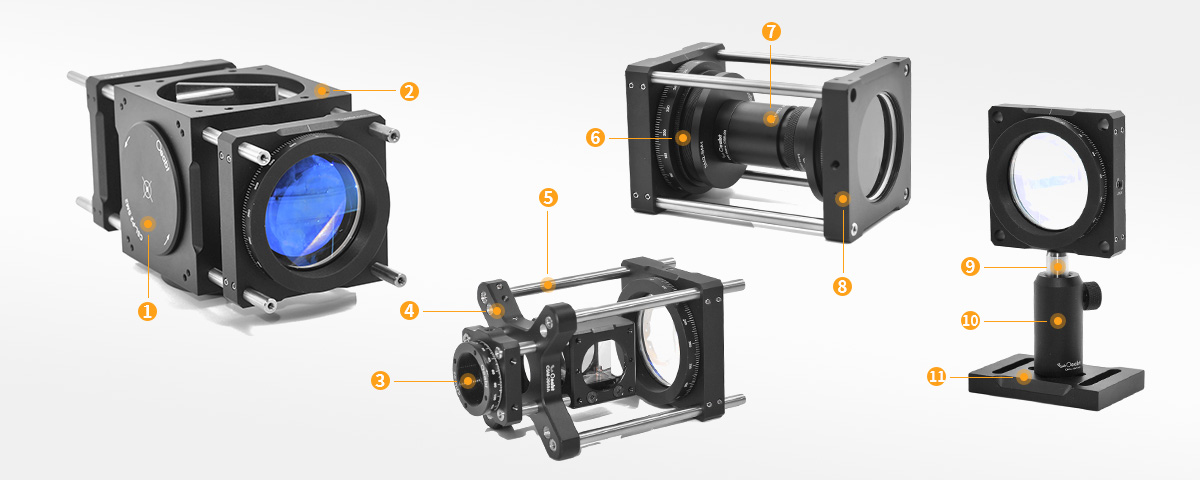

Oeabt的笼式系统提供不同的可用于笼式共轴系统的配件和转接件，可通过安装接杆或透镜套管，可以将笼式系统集成到光学设备中去。
• 可安装Ø2英寸(Ø50.8 mm)光学元件或SM2螺纹组件；
• Ø48mm通光孔径；
• 可提供360°粗略旋转，固定螺丝锁紧机制，可锁定；
• 表盘上刻度分度为2°，每20°刻有数字标记；
• 底部一个M4螺孔，孔深6.35mm，用于安装接杆；
• 附带1个SM2卡环，1个垫圈；
CRD-25 工程图下载
