FWO-A1 单轮滤光片转轮

产品推荐

产品推荐

首页 > 产品中心 > 光学调整架 > FWO-A1 单轮滤光片转轮
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载
产品说明

• 单轮，可装6个滤光片Ø1英寸或Ø25 mm滤光片；

• 镜孔SM1内螺纹孔(1.035"-40)，用于最厚4 mm的Ø1英寸滤光片安装；

• 通光孔径Ø0.90英寸(23mm)，边上刻有数字标明滤光片的位置；

• 安装方式：镜片放在镜孔内部拧上直径一英寸SM1卡环固定锁紧；

FW系列滤光片转轮作为紧凑、便利的滤光片整理器材，有单轮与双轮两种构造。每个滤光片转轮由一个或两个(取决于型号)滤光片转轮、一个轴架和一个底板组成。这些有机械分度的滤光片转轮设计提供精确对准和高重复性。
每个滤光片转轮设计安装6个Ø1英寸或Ø25mm滤光片，并可独立旋转。滤光片使用附带的卡环固定就位，以便滤光片转轮兼容其它SM螺纹组件。
示意图
通用参数
   滤光片转轮孔安装滤光片，先从安装孔移除附带的SM1螺纹卡环，再将滤光片放在螺纹孔中，使之倚靠着孔的后凸沿，最后用卡环将滤光片锁定就位。

      要安装大于4mm厚度的滤光片，边通滤光片或荧光滤光片等，先移除卡环，并将Ø1英寸透镜套管拧进滤光片轮安装孔。然后把滤光片安装到透镜套筒内。要兼容所有的厚度的滤光片时，我们推荐在安装孔内使用透镜套筒，它的螺纹深度是0.5英寸(12.7mm)。另外，Ø1英寸金属、中性密度(ND)、有色玻璃或二向色滤光片带有SM1外螺纹，在取出卡环后都可以直接旋进每个滤光片安装孔。

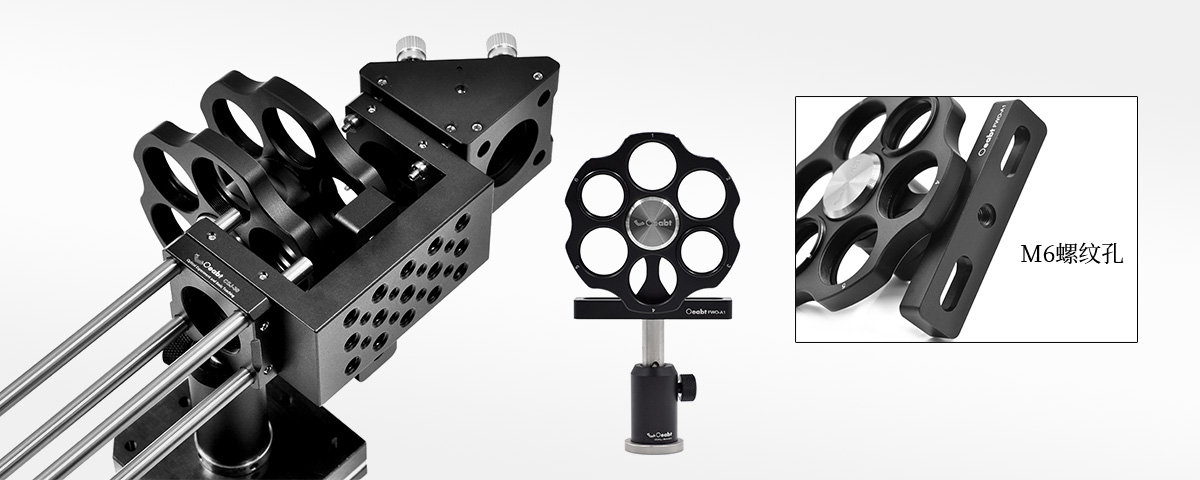

手动式组装安装

1.安装方式：

安装方式：镜片放在镜孔内部拧上直径一英寸 SM1卡环固定锁紧。


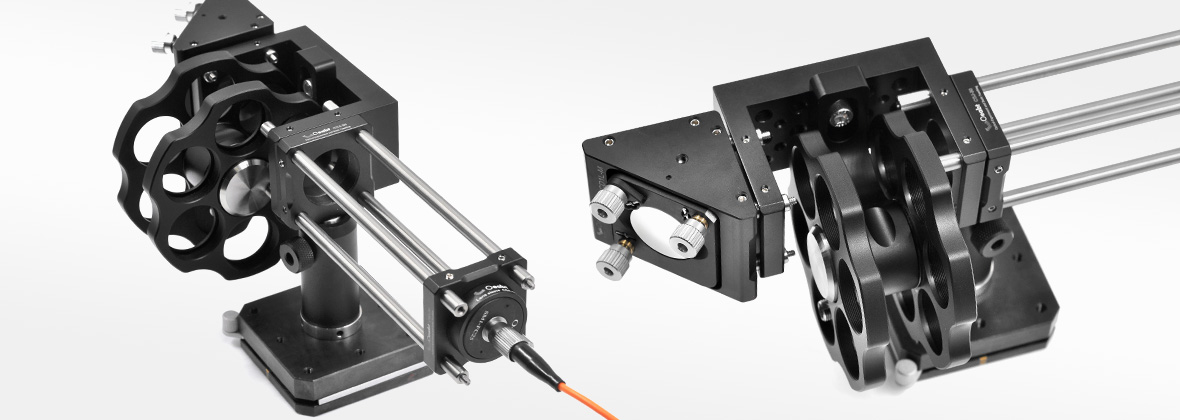

       Oeabt提供多种光学调整架和安装座，能够安装许多常规尺寸的光学元件。固定式光学镜架具有一体式设计，可集成到激光系统或其他紧凑设计的系统中，适合对稳定度要求极高的应用。能够在光路系统中轻松搭建光学实验平台。



  • FWO-A1 STP文件

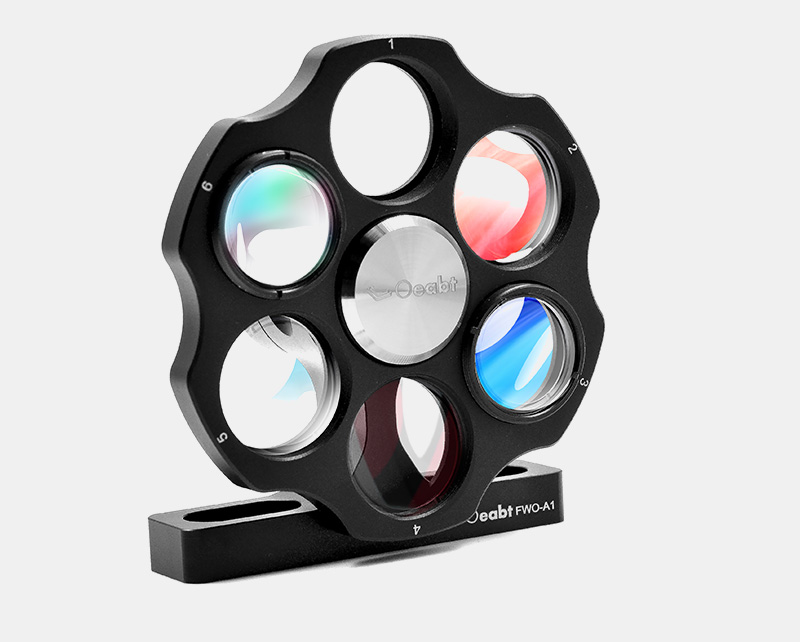

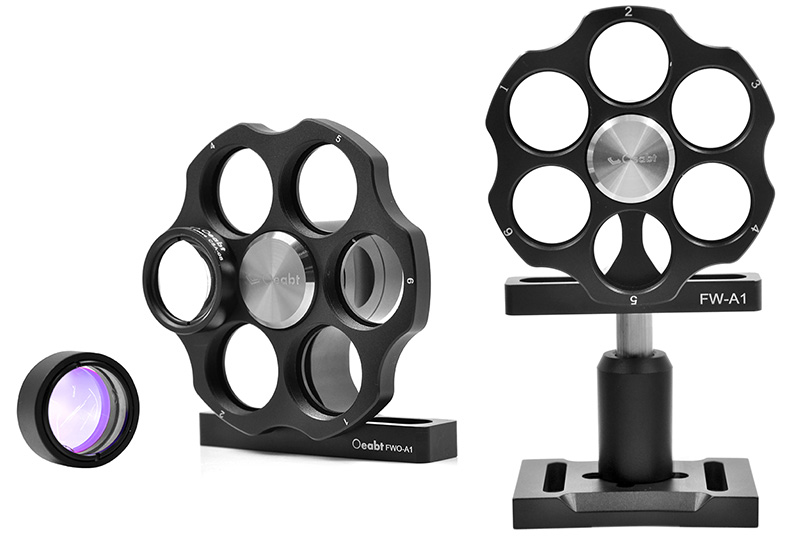

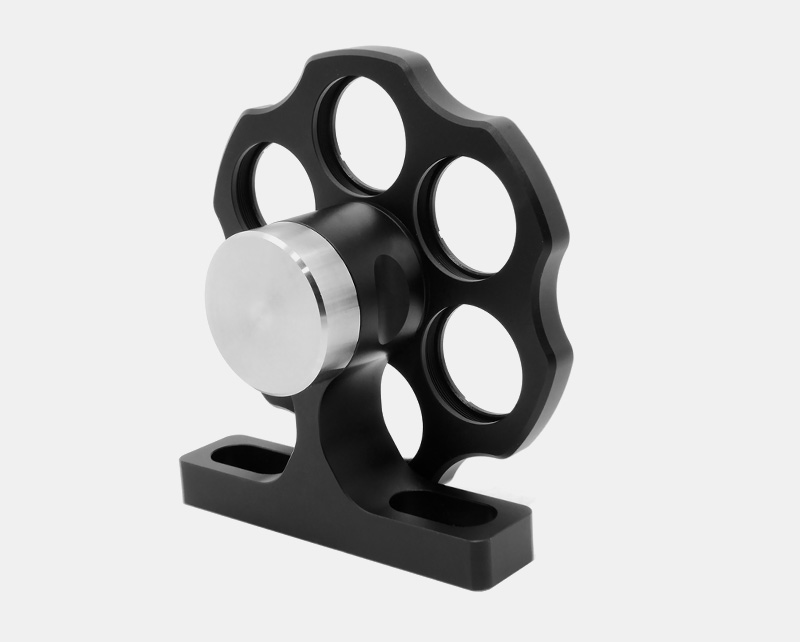

FWO-A1 单轮滤光片转轮

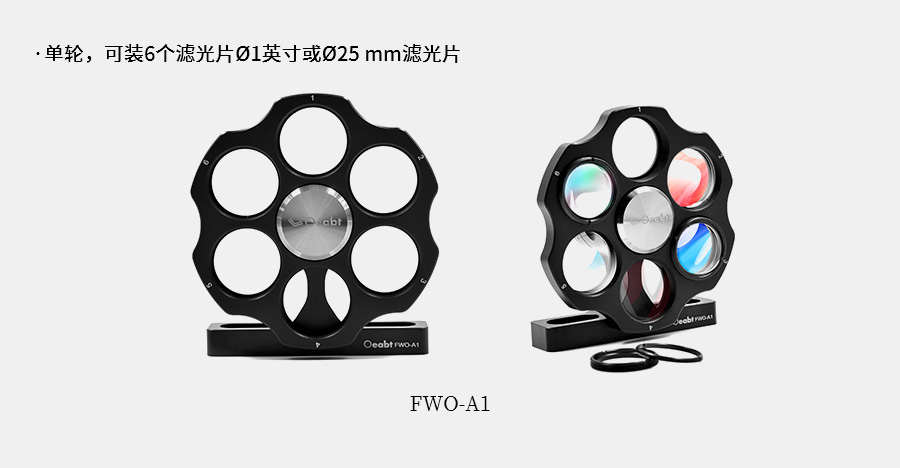

• 单轮，可装6个滤光片Ø1英寸或Ø25 mm滤光片；

• 镜孔SM1内螺纹孔(1.035"-40)，用于最厚4 mm的Ø1英寸滤光片安装；

• 通光孔径Ø0.90英寸(23mm)，边上刻有数字标明滤光片的位置；

• 安装方式：镜片放在镜孔内部拧上直径一英寸SM1卡环固定锁紧；

FW系列滤光片转轮作为紧凑、便利的滤光片整理器材，有单轮与双轮两种构造。每个滤光片转轮由一个或两个(取决于型号)滤光片转轮、一个轴架和一个底板组成。这些有机械分度的滤光片转轮设计提供精确对准和高重复性。 每个滤光片转轮设计安装6个Ø1英寸或Ø25mm滤光片，并可独立旋转。滤光片使用附带的卡环固定就位，以便滤光片转轮兼容其它SM螺纹组件。

型号
规格

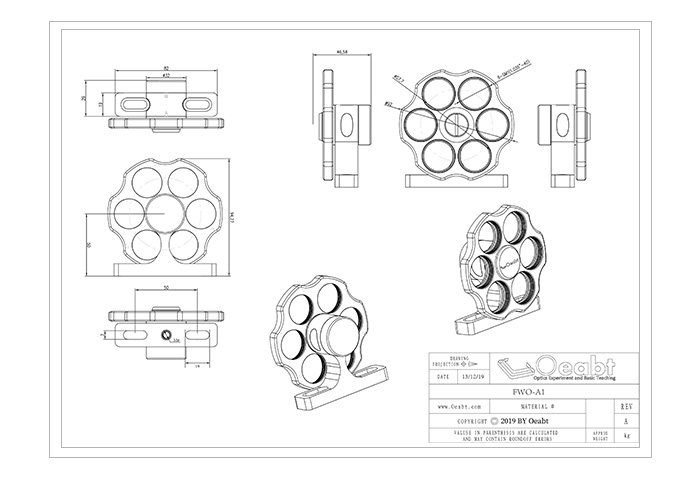

工程图
对比
单价
发货日期
购物车

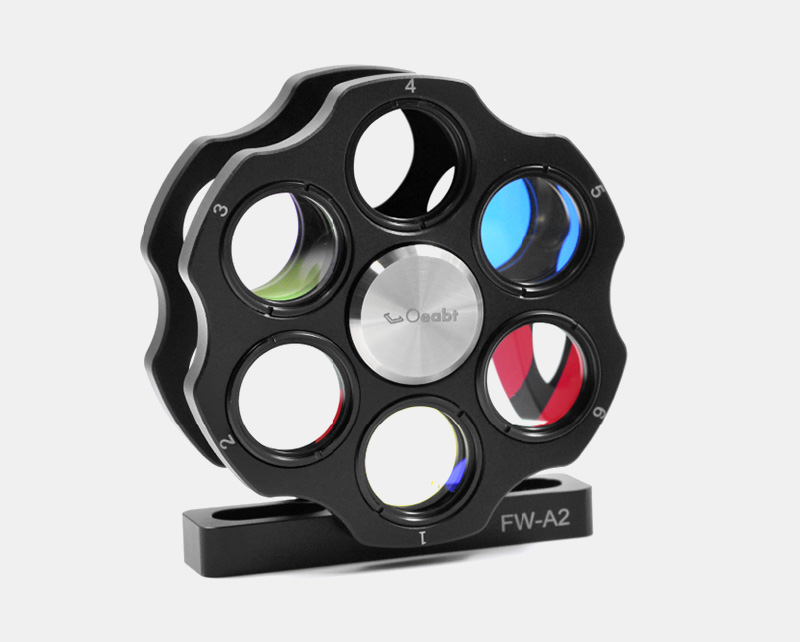

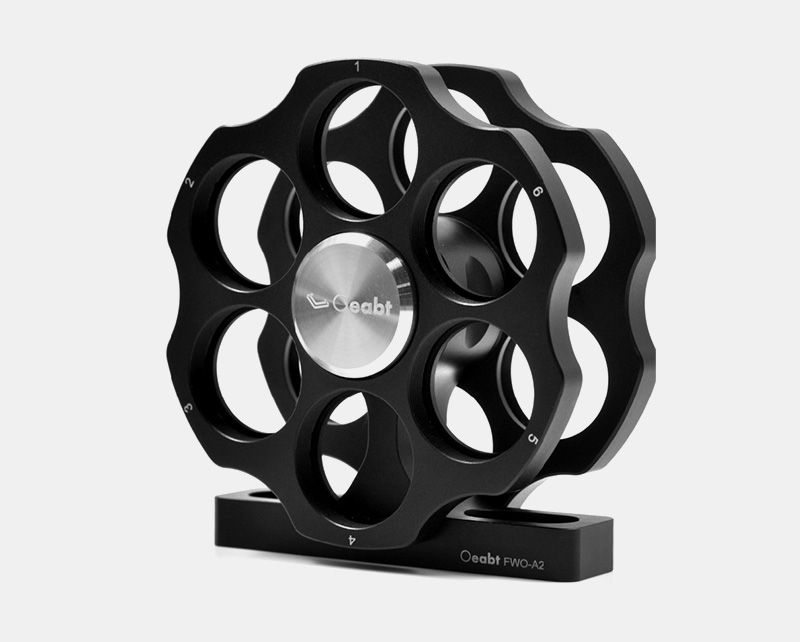

FWO-A2 双轮滤光片转轮

• 可安装Ø1英寸或Ø25mm滤光片，12个滤光片，双轮；

• 镜孔SM1内螺纹用于安装光学元件和透镜套管；

• 可安装Ø1英寸或Ø25mm滤光片，厚度：4mm；

• 镜孔边光刻有1-6数字，便于标注确认，通过数字对滤光片精确定位；

• 可重复转动转轮、转换滤光片；

FW系列滤光片转轮作为紧凑、便利的滤光片整理器材，有单轮与双轮两种构造。每个滤光片转轮由一个或两个(取决于型号)滤光片转轮、一个轴架和一个底板组成。这些有机械分度的滤光片转轮设计提供精确对准和高重复性。 每个滤光片转轮设计安装6个Ø1英寸或Ø25mm滤光片，并可独立旋转。滤光片使用附带的卡环固定就位，以便滤光片转轮兼容其它SM螺纹组件。

型号
规格
工程图
对比
单价
发货日期
购物车
