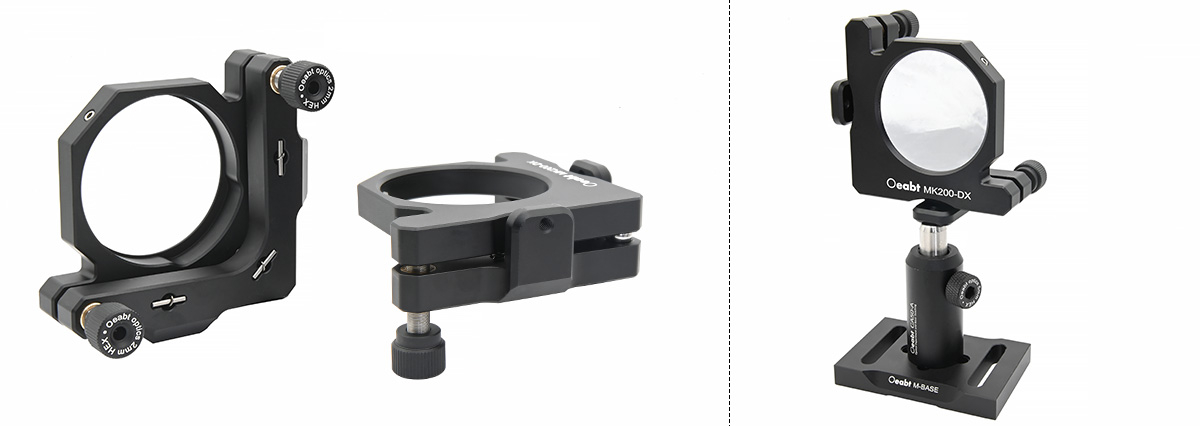

产品说明

• 兼容Ø2英寸的二轴镜架，带尼龙顶丝固定；

• 角度范围: ±3°；

• 后装式安装座，将镜片前表面与接杆孔对齐，简化光束对准；

• 底部M4螺孔，安装接杆使用；

调整架采用后装式安装座设计，优化了光学元件的安装位置。光学元件的前表面始终处于安装接杆的中心位置（在接杆上方47.0mm的位置）。

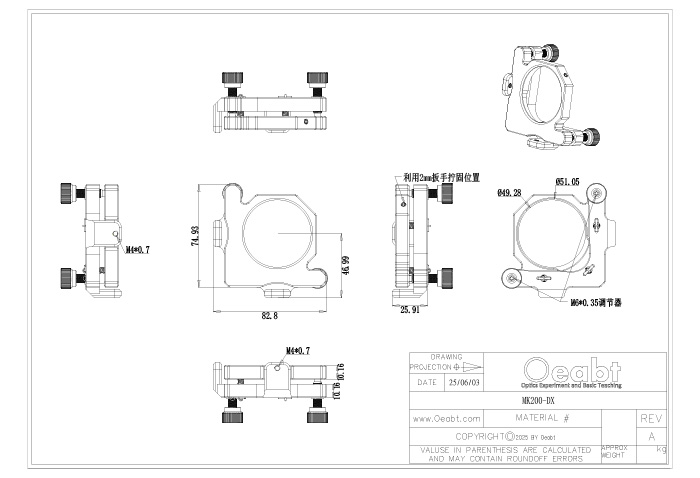

示意图

通用参数

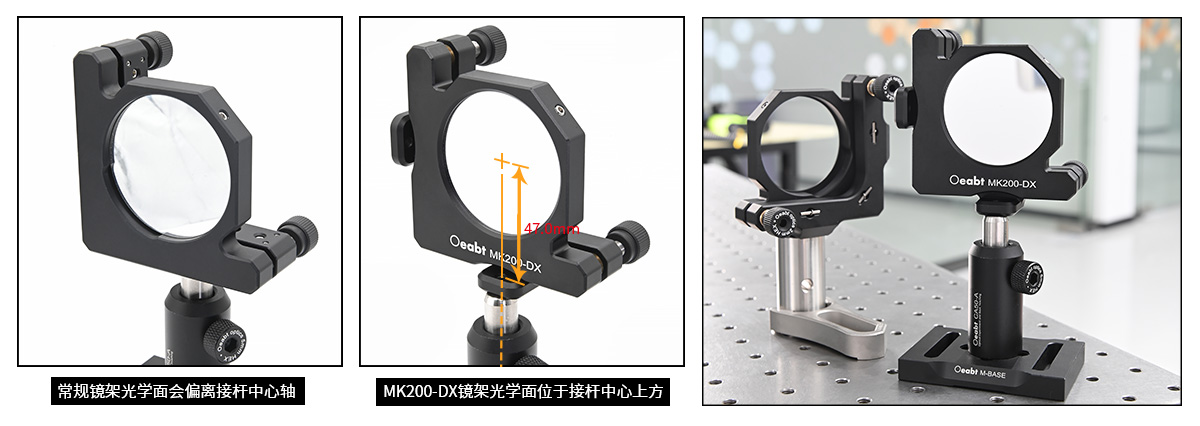

（1）调整架采用后装式安装座设计，优化了光学元件的安装位置。光学元件的前表面始终处于安装接杆的中心位置（在接杆上方47.0mm的位置）。使得用户能够通过旋转接杆粗略调整，且在调整过程中不会引起光束偏移。

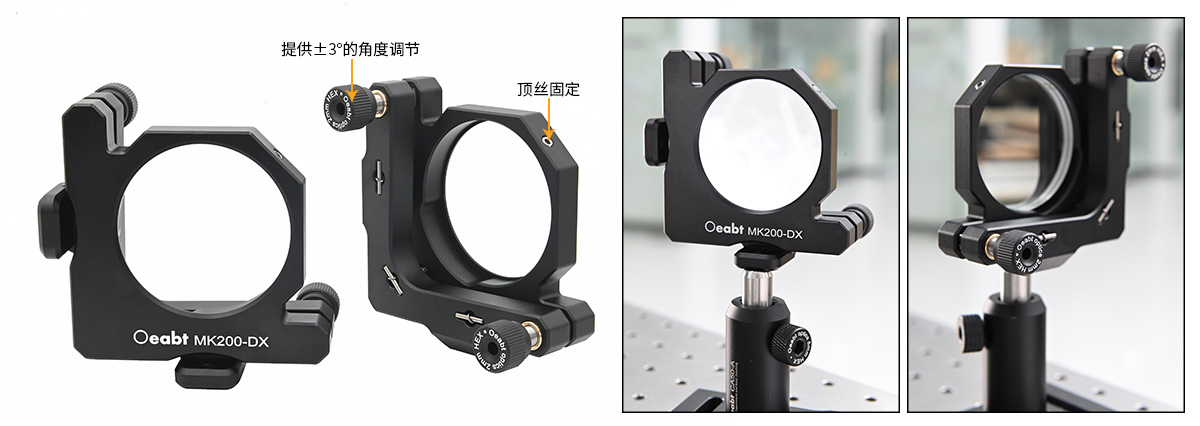

（2）兼容安装厚度≥4mm的Ø2英寸光学元件，通过尼龙顶丝沿限位形成的两条接触线，固定镜片位置。2个调节器提供±3°的角度调节范围，每转可实现8mrad（0.5°）的调整。

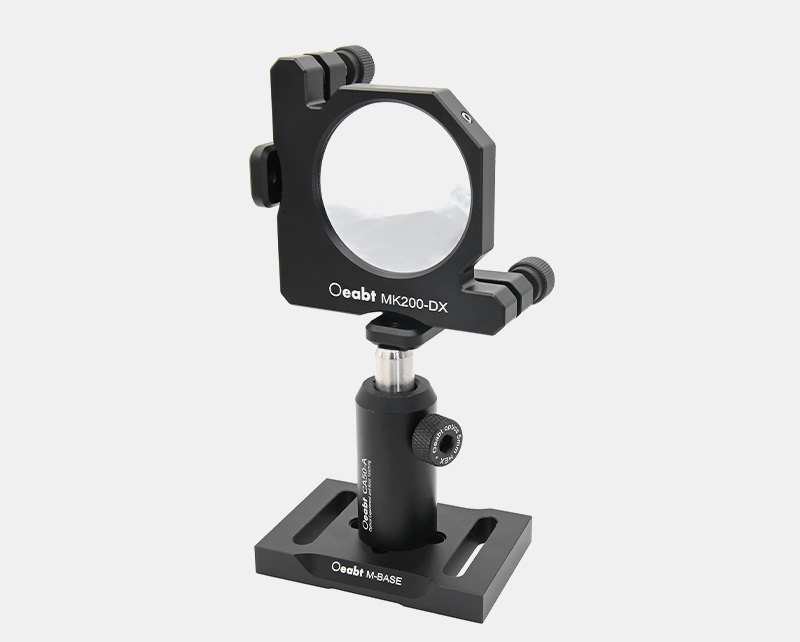

（3）通过2个M4螺孔固定至12mm接杆上，支持右手或左手调节器的定向安装。

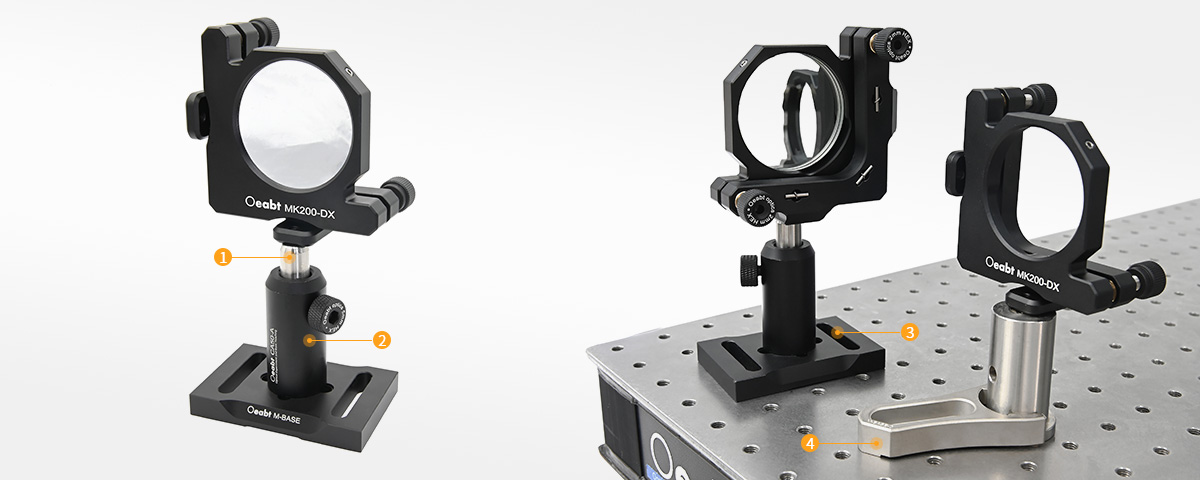

❶Ø12mm不锈钢接杆点击购买>	❷CA-A系列接杆支架点击购买>
❸可调节底板底座点击购买>	❹M-BASE-C 叉式压板点击购买>

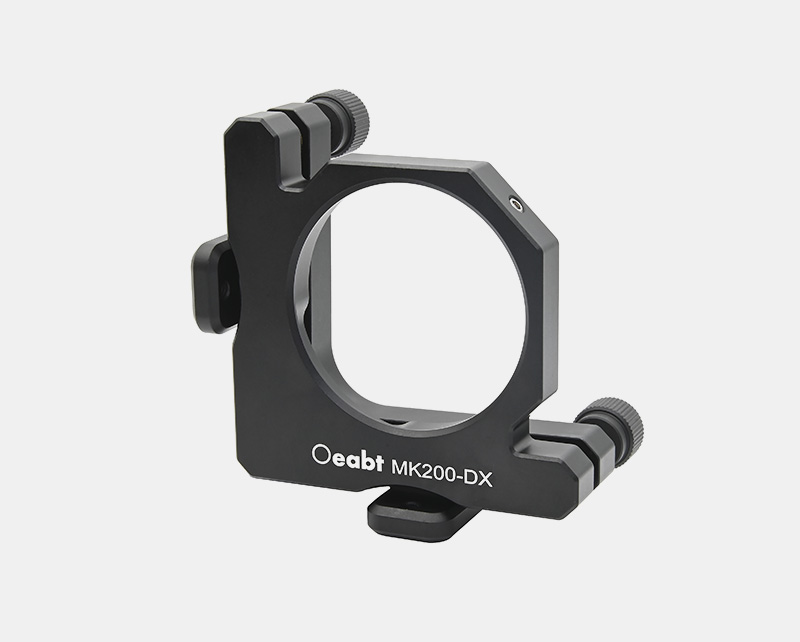

MK200-DX Ø2英寸二轴调整镜架

• 调整架采用后装式安装座设计，优化了光学元件的安装位置。光学元件的前表面始终处于安装接杆的中心位置（在接杆上方47.0mm的位置）。

兼容Ø2英寸的二轴镜架，带尼龙顶丝固定；| 角度范围: ±3°；| 后装式安装座，将镜片前表面与接杆孔对齐，简化光束对准；| 底部M4螺孔，安装接杆使用；
