低漂移系列
Low drift series
• 磁吸式双旋转安装环；
• 安装两个最厚6.4mm的Ø1英寸光学元件；
• 360°独立旋转，分度2°，带锁定机制；
• 底部M4螺孔安装接杆；

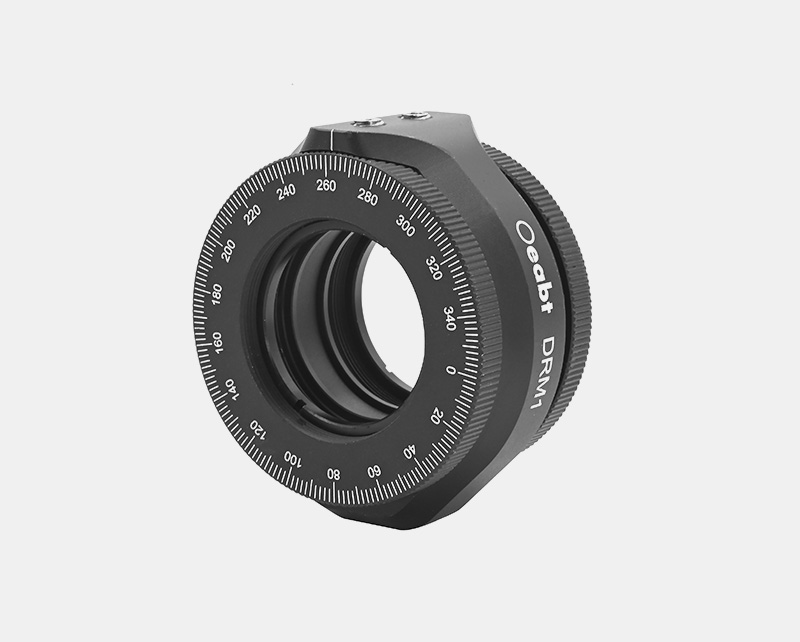

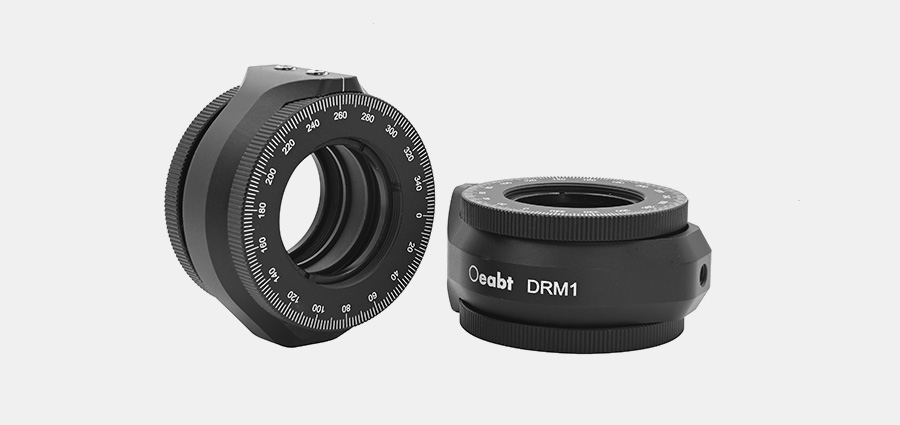

DRM1配备两个独立旋转的磁吸式安装环，可360°连续旋转，激光分度2°的角度调整。保障光学元件能够在旋转过程中精确定位并保持一致性。
|
型号 |
DRM1 |
|
规格 |
48.5*44.5*24.6mm |
|
旋转刻度 |
360°连续旋转，分度2° |
|
中心孔径 |
SM1（1.035”-40）内螺纹 |
|
兼容元件 |
厚度≤6.4mm的Ø1英寸元件 |
|
螺孔类型 |
M4*1处 |
|
重量 |
73.6g |
|
材质 |
7075铝合金+磁块 |

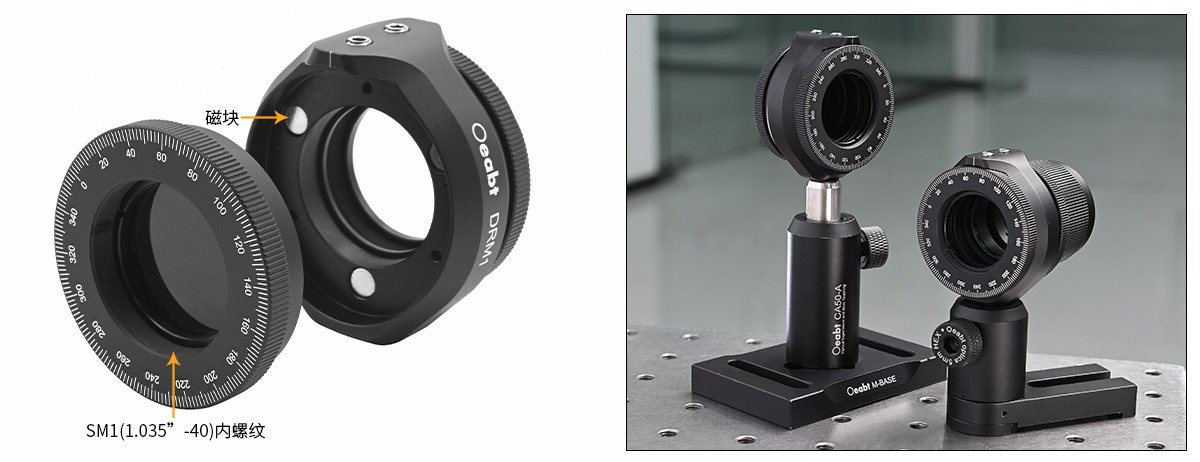

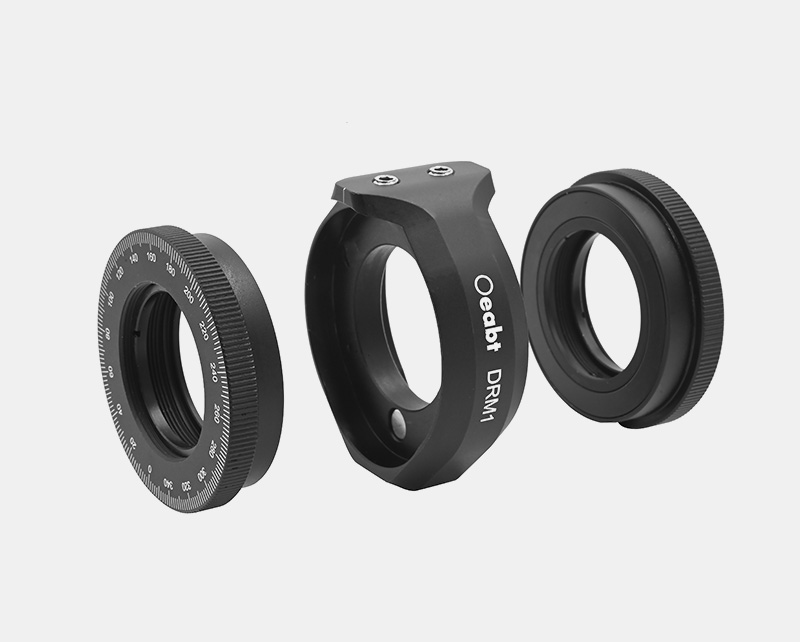

（1）DRM1配备两个独立旋转的磁吸式安装环，可360°连续旋转，激光分度2°的角度调整。保障光学元件能够在旋转过程中精确定位并保持一致性。安装孔采用SM1（1.035”-40）内螺纹，支持通过附带的卡环安装最厚6.4mm的Ø1英寸光学元件。

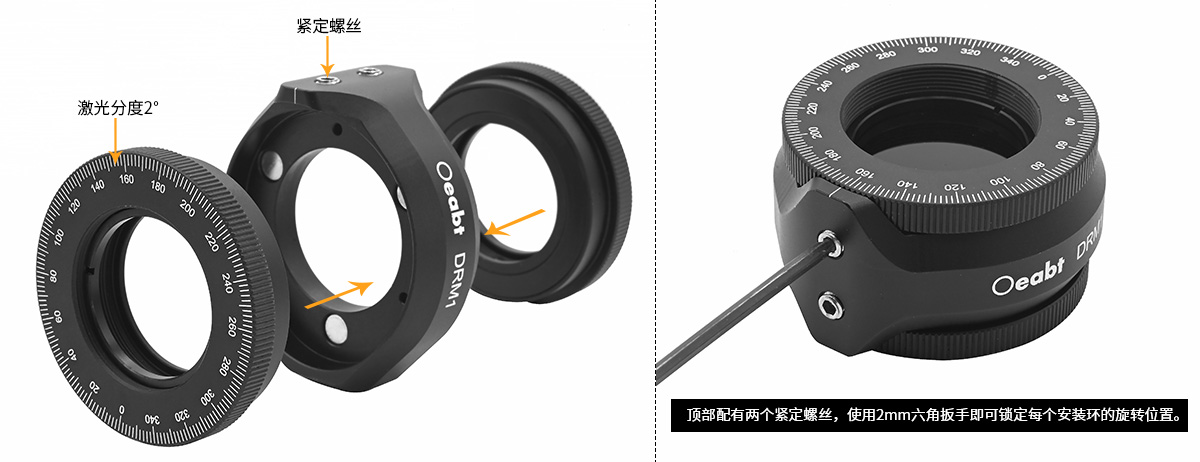

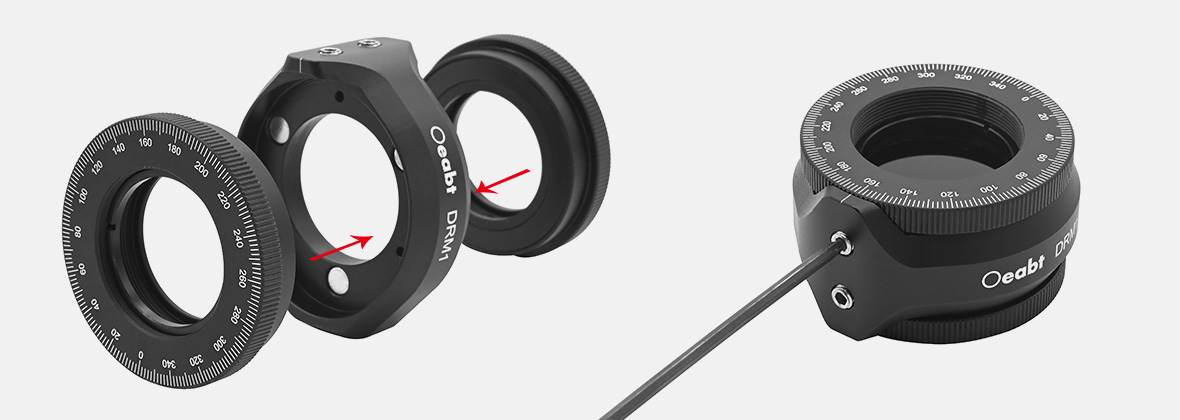

（2）安装环采用磁吸力设计，确保便捷地与安装座主体连接，拆卸时只需轻轻拉出，方便更换和维护。每个安装环都具有精密的滚花边缘，便于顺畅调节旋转。

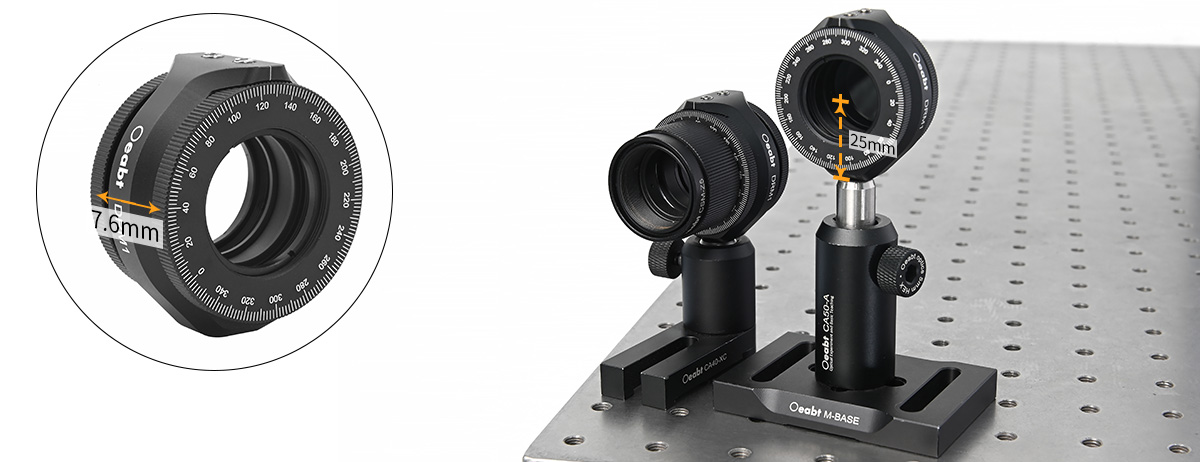

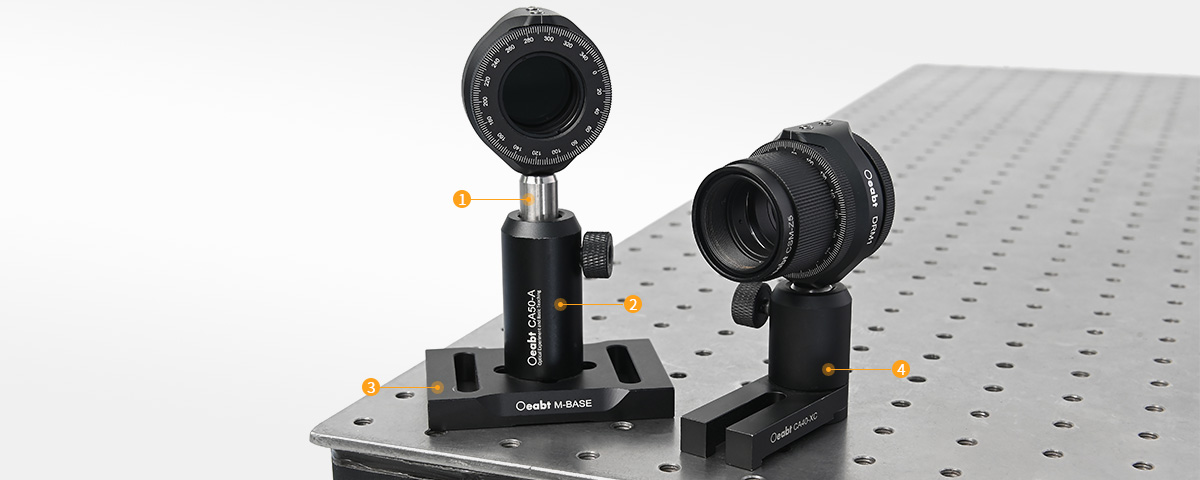

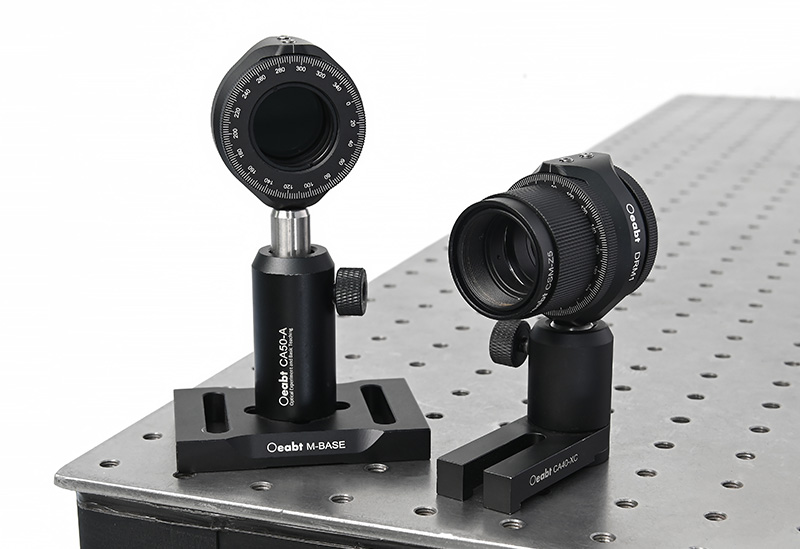

（3）安装座的光轴距离接杆顶部为25mm，安装两个光学元件时，两者之间的间隔为7.6mm。在近距离安装线性偏振片和波片时，不必对准两个独立旋转座的光轴，即可充当可变偏振片和衰减器，简化安装过程。
• 磁吸式双旋转安装环；
• 安装两个最厚6.4mm的Ø1英寸光学元件；
• 360°独立旋转，分度2°，带锁定机制；
• 底部M4螺孔安装接杆；
DRM1 工程图下载
