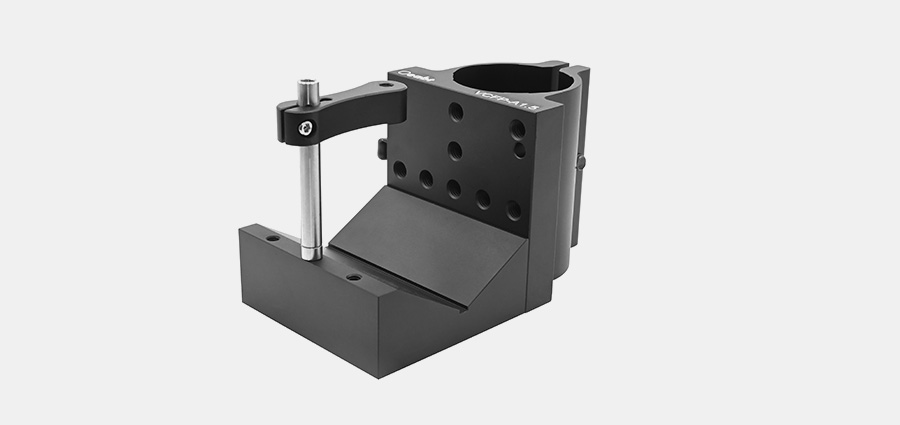

• 固定Ø6.5~51.9mm的圆柱形器件；
• 提供±10°俯仰角度调节；
• 快拆手柄便于安装到Ø1.5英寸接杆；
|
型号 |
VCFP-A1.5 |
|
规格 |
116.7*77.5*75.7mm |
|
夹持尺寸 |
Ø6.5~51.9mm |
|
粗调范围 |
±10°俯仰角度 |
|
螺孔类型 |
V形座：M4*6处；接杆夹块：M6*9处、M4*2处（沉头孔） |
|
重量 |
397.7g |
|
材质 |
铝合金+不锈钢 |

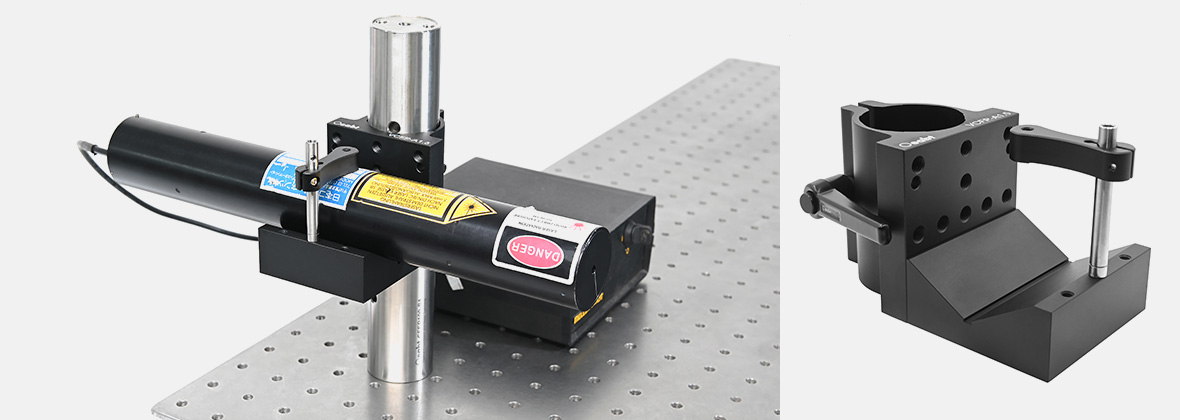

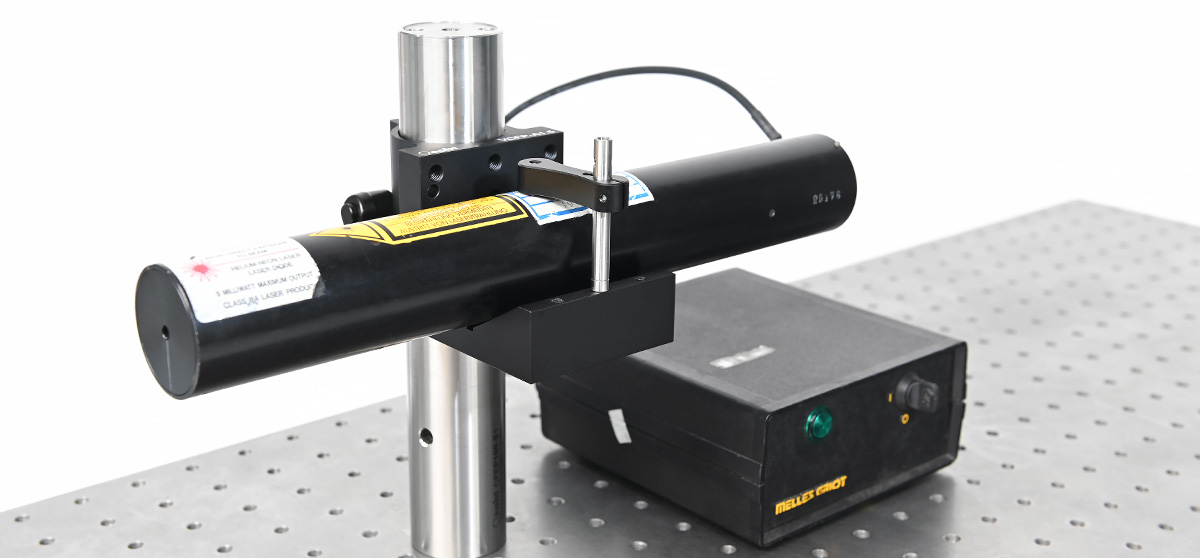

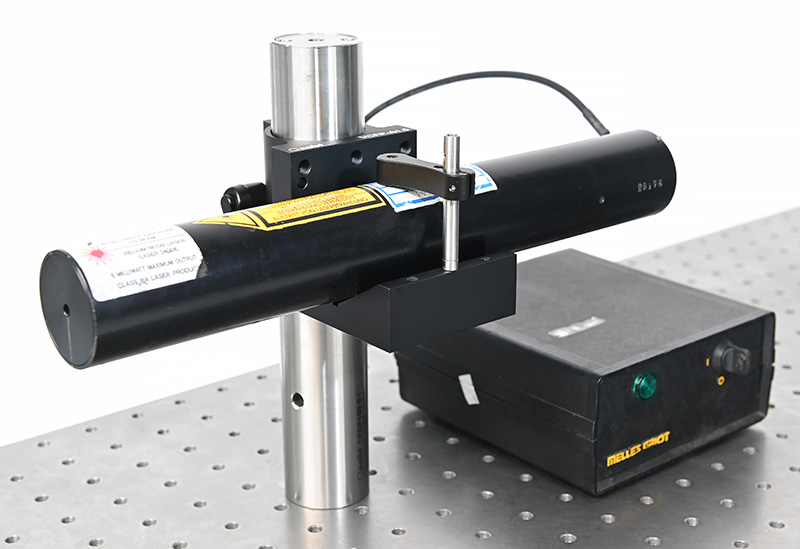

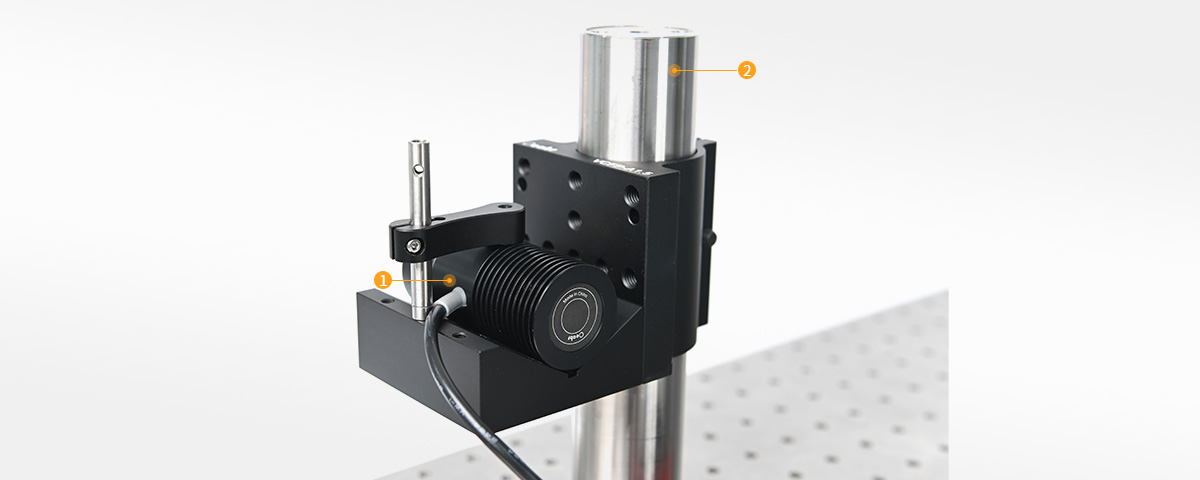

（1）V形夹具安装座采用手柄驱动的夹持机制，可将圆柱形器件稳固安装至Ø1.5 英寸接杆。该安装座兼容Ø6.5~51.9 mm的圆柱形元件，如氦氖激光器、高倍率变焦透镜和激光二极管模块。

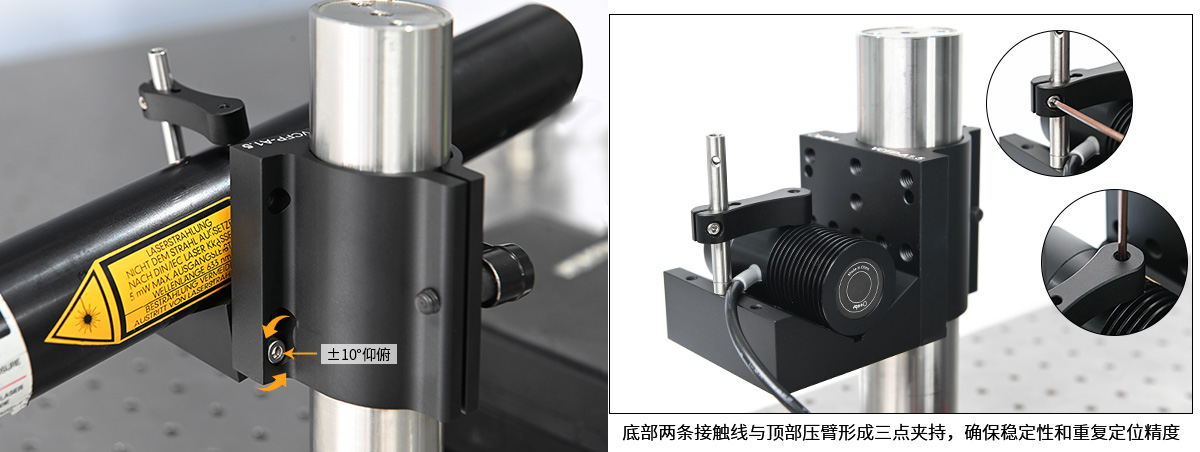

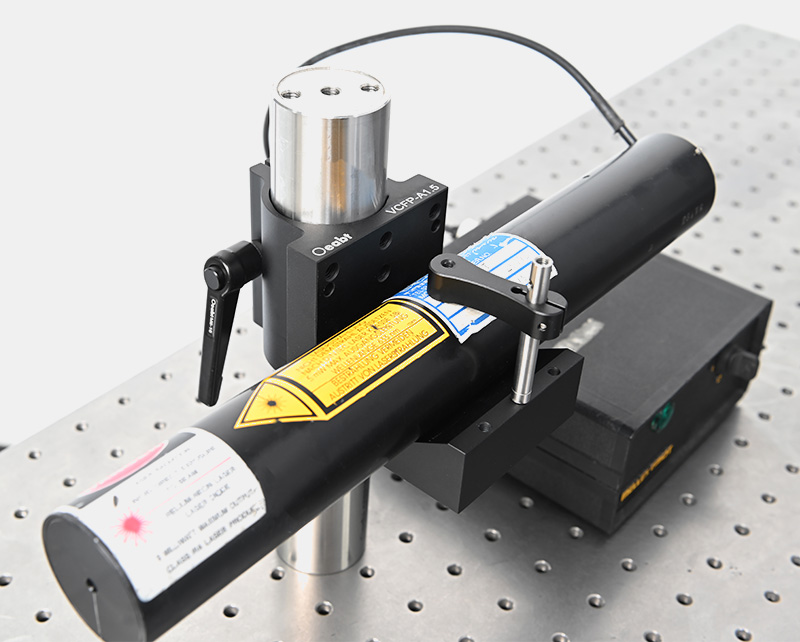

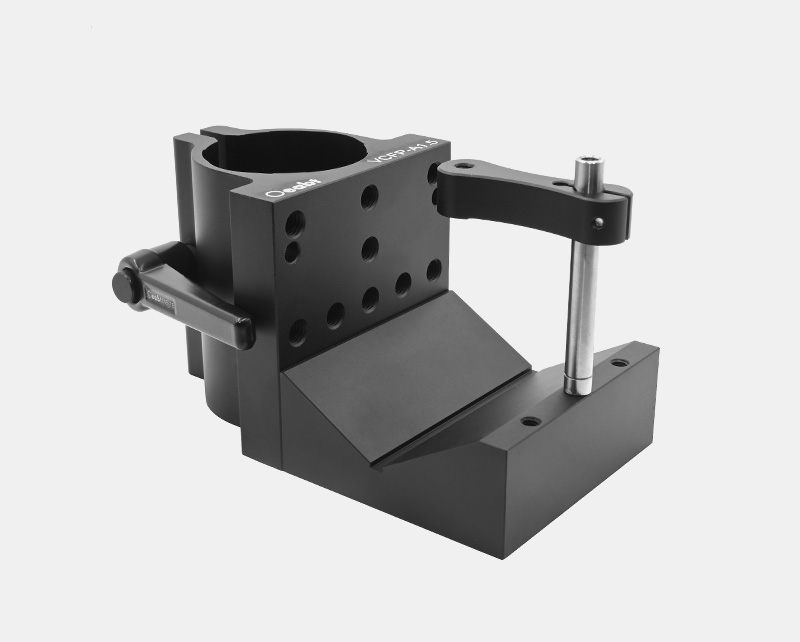

（2）夹具本体提供±10°的俯仰粗调，通过拧松位于夹具内缘后方的两个M4带帽螺丝即可实现角度调节。夹具外缘设有三个 M4 螺孔，可灵活安装附带的压臂，适应不同夹持需求。

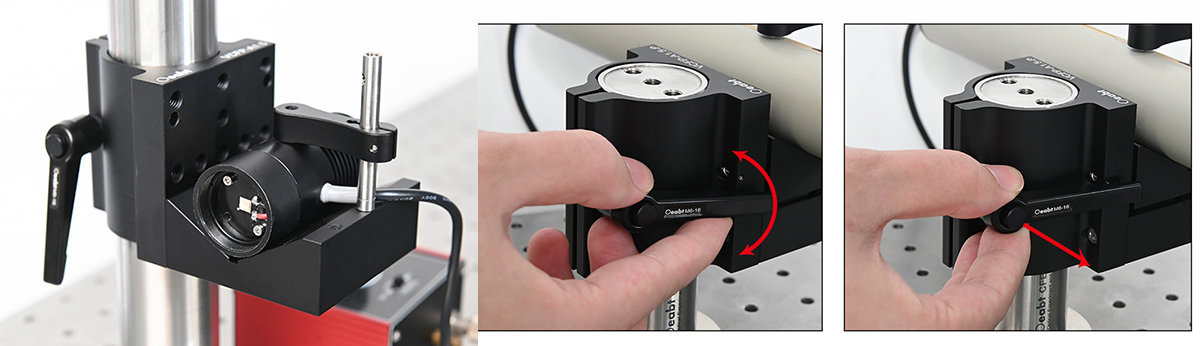

（3）产品配备快拆手柄，用于将夹具快速固定在接杆上。手柄内置M6螺栓，旋转手柄即可实现组件接合，且内部结构允许在不松动螺栓的情况下调整手柄位置，提升操作便捷性。
• 固定Ø6.5~51.9mm的圆柱形器件；
• 提供±10°俯仰角度调节；
• 快拆手柄便于安装到Ø1.5英寸接杆；

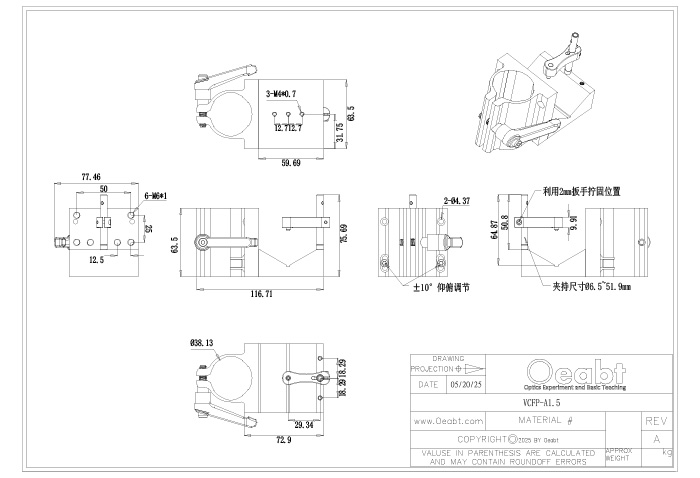

VCFP-A1.5 工程图下载
