低漂移系列
Low drift series
• 固定Ø6.5~51.9mm的圆柱形器件；
• 提供±2.2°俯仰和±2.7°偏转调节，精度6.6mrad/圈；
• 快拆手柄便于安装到Ø1.5英寸接杆；

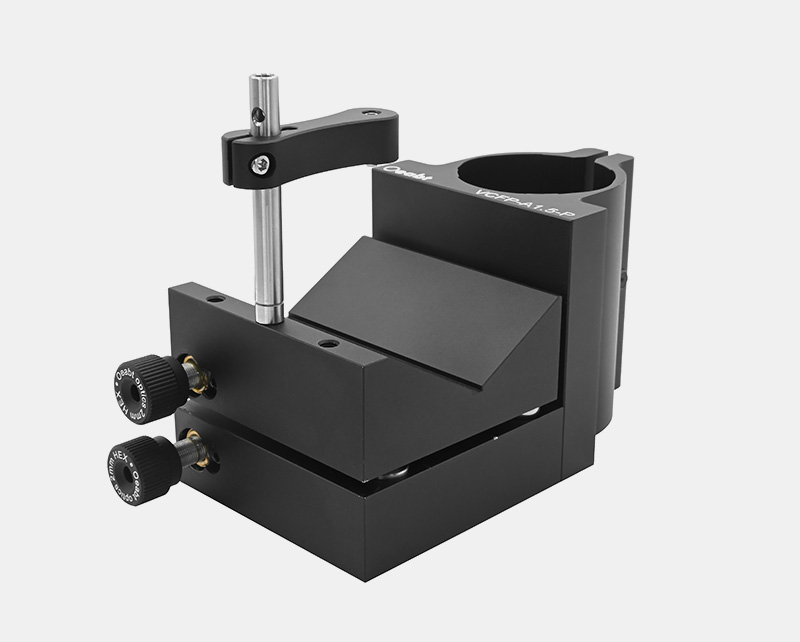

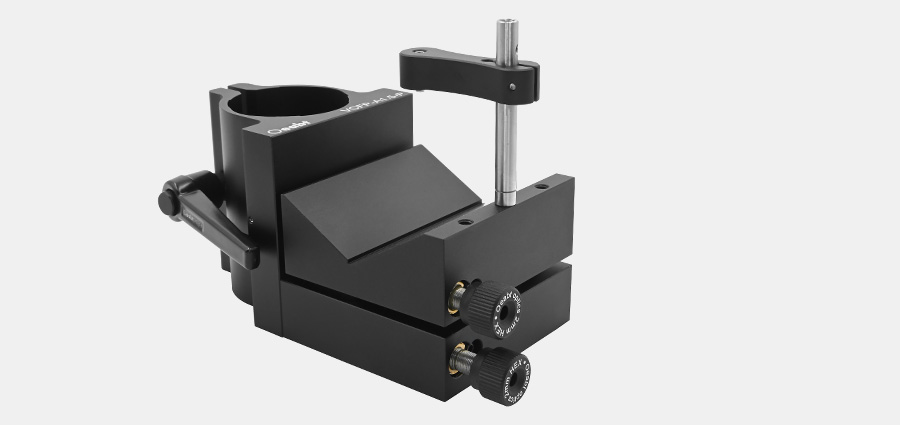

V形夹具安装座采用手柄驱动的夹持机制，可将圆柱形器件稳固安装至Ø1.5 英寸接杆，该安装座兼容Ø6.5~51.9 mm的圆柱形元件。
|
型号 |
VCFP-A1.5-P |
|
规格 |
138.0*63.5*96.4mm |
|
夹持尺寸 |
Ø6.5~51.9mm |
|
调节范围 |
±2.2°俯仰和±2.7°偏转 |
|
调节精度 |
6.6mrad/圈 |
|
螺孔类型 |
M4*3处 |
|
重量 |
638.4g |
|
材质 |
铝合金+不锈钢 |

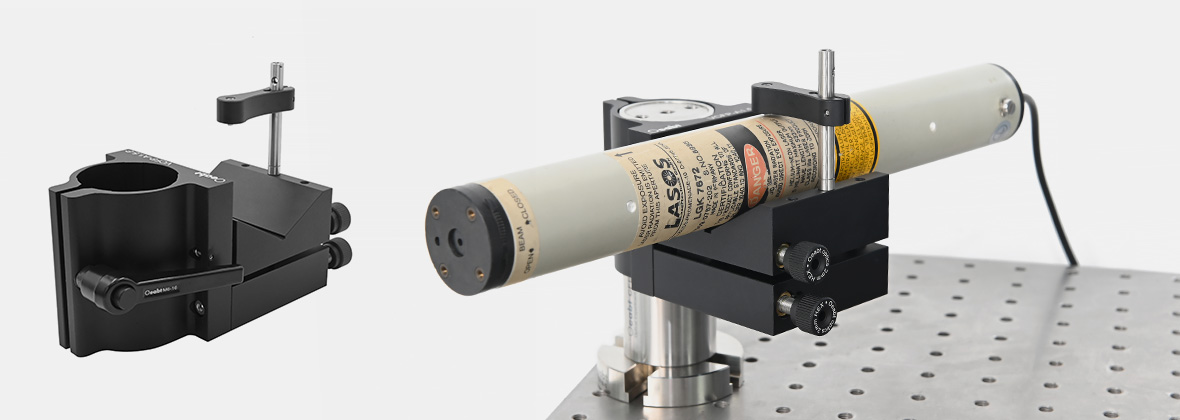

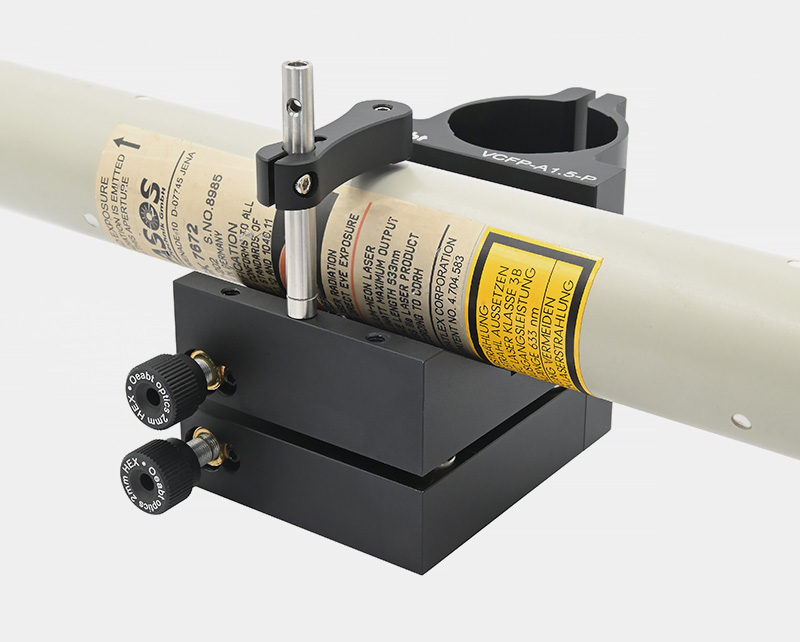

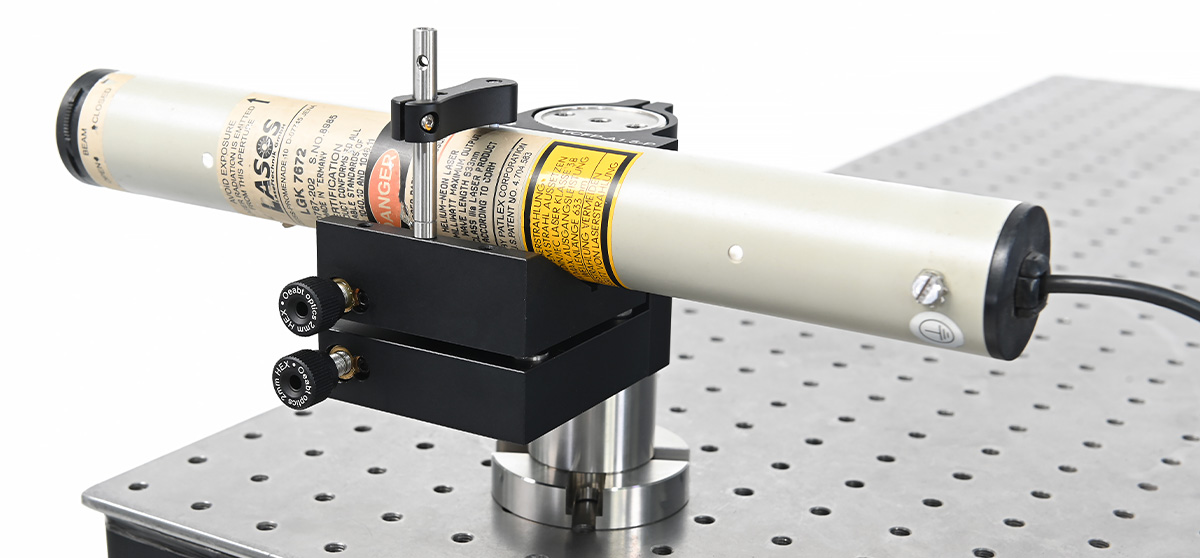

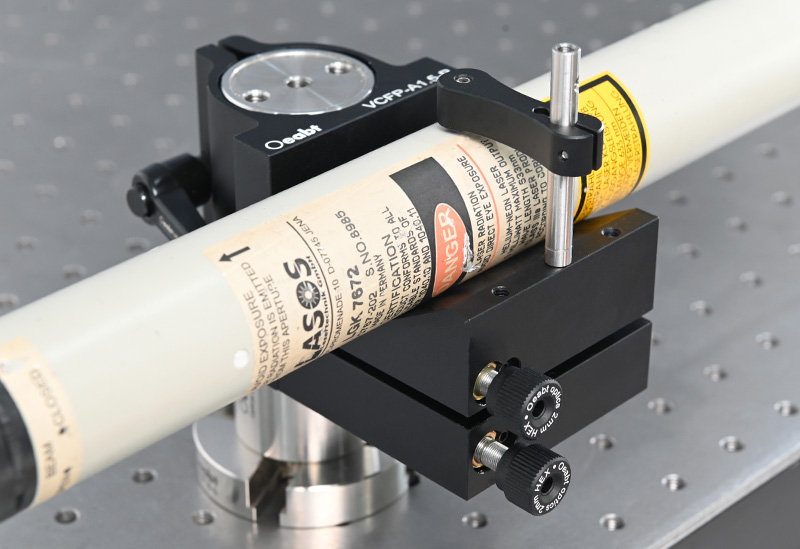

（1）V形夹具安装座采用手柄驱动的夹持机制，可将圆柱形器件稳固安装至Ø1.5 英寸接杆。该安装座兼容Ø6.5~51.9 mm的圆柱形元件，如氦氖激光器、高倍率变焦透镜和激光二极管模块。

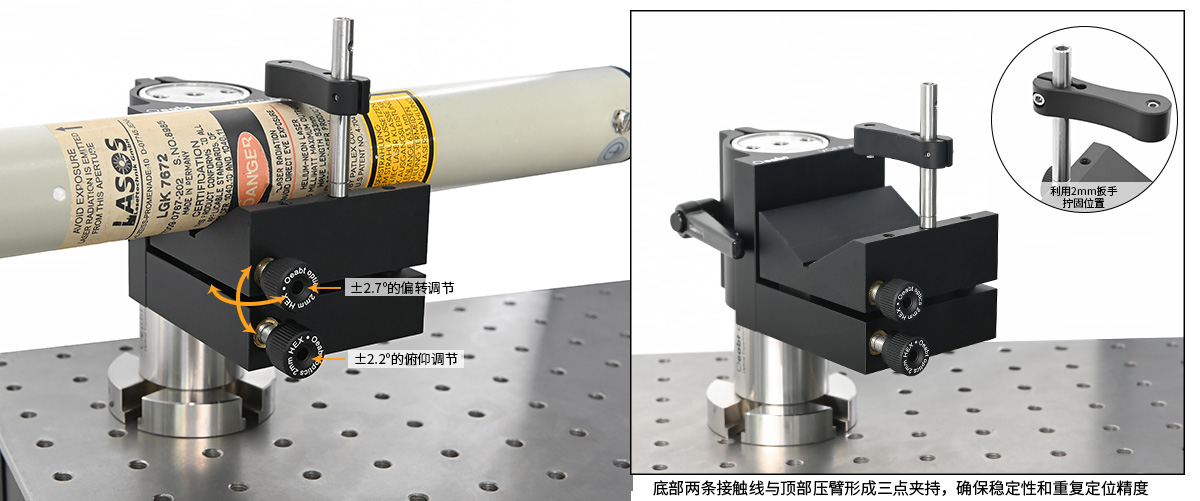

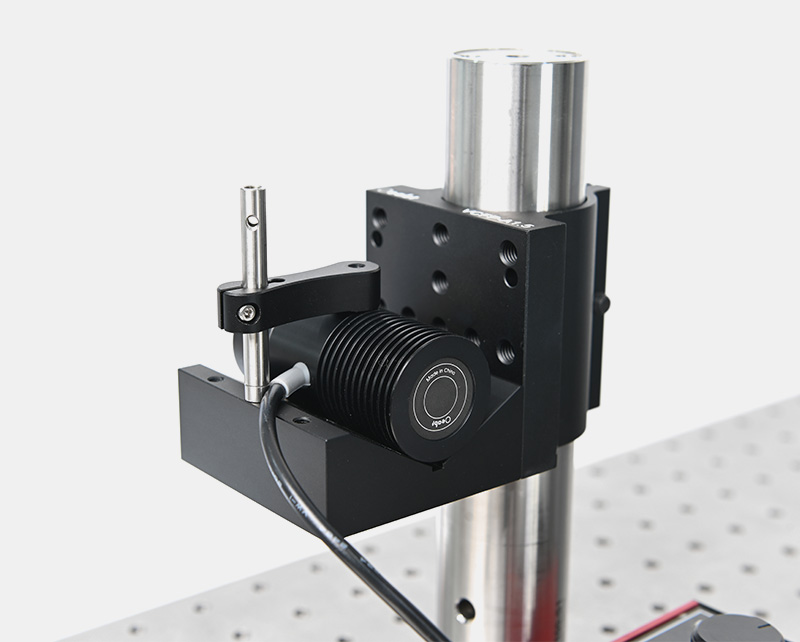

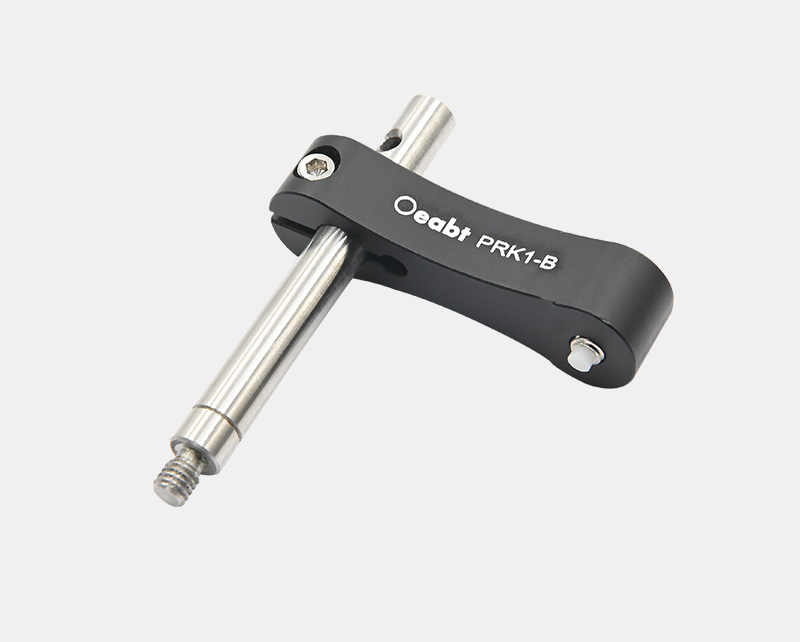

（2）夹具本体提供±2.2°的俯仰和±2.7°的偏转调节，通过两个调节器可实现精度6.6mrad/圈的角度调节。夹具外缘设有三个 M4 螺孔，可灵活安装附带的压臂，适应不同夹持需求。

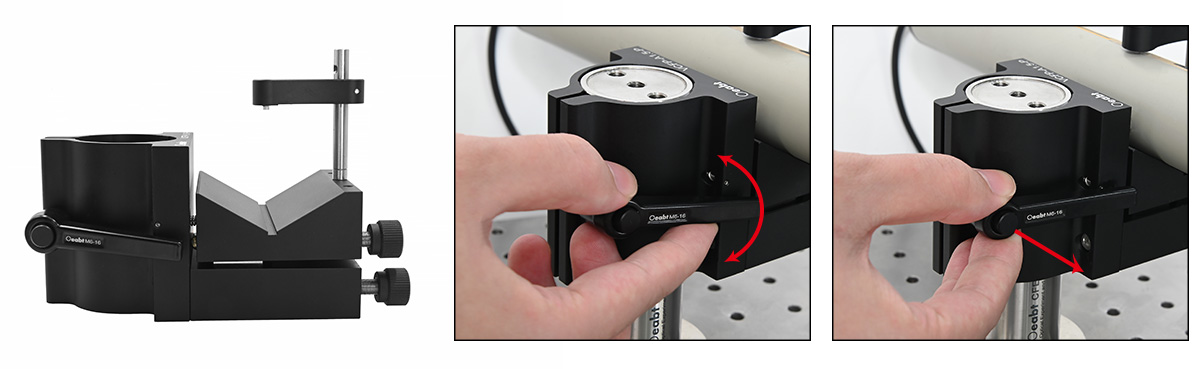

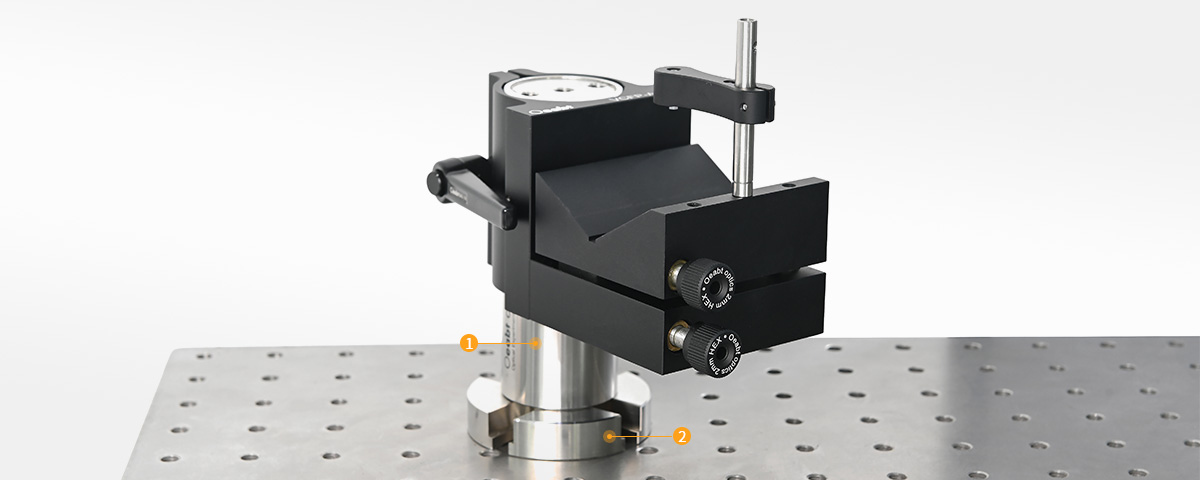

（3）产品配备快拆手柄，用于将夹具快速固定在接杆上。手柄内置M6螺栓，旋转手柄即可实现组件接合，且内部结构允许在不松动螺栓的情况下调整手柄位置，提升操作便捷性。
• 固定Ø6.5~51.9mm的圆柱形器件；
• 提供±2.2°俯仰和±2.7°偏转调节，精度6.6mrad/圈；
• 快拆手柄便于安装到Ø1.5英寸接杆；

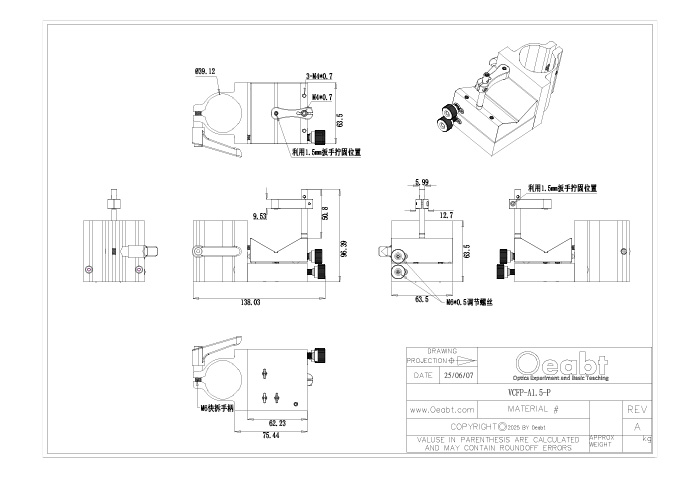

VCFP-A1.5-P 工程图下载
