• 平台尺寸为25mm和50mm可选；

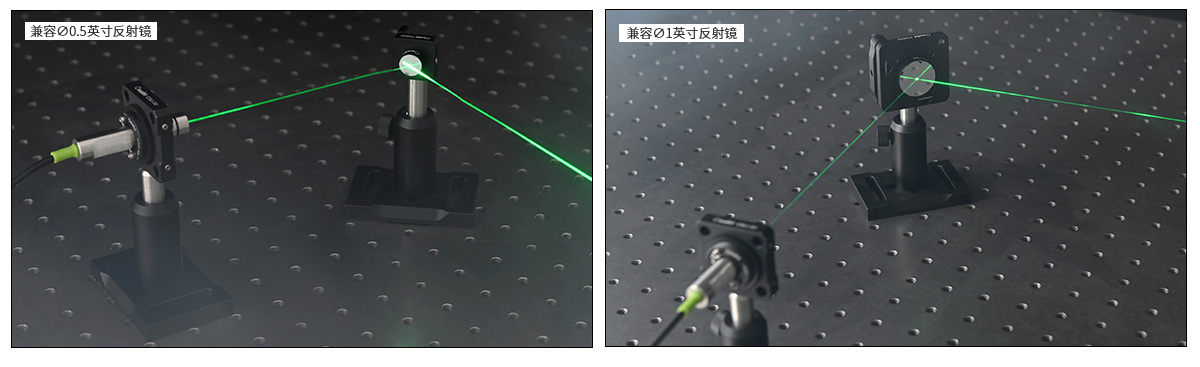

• 兼容Ø0.5-2英寸的反射镜配件使用；
• 角度范围: ±4°；

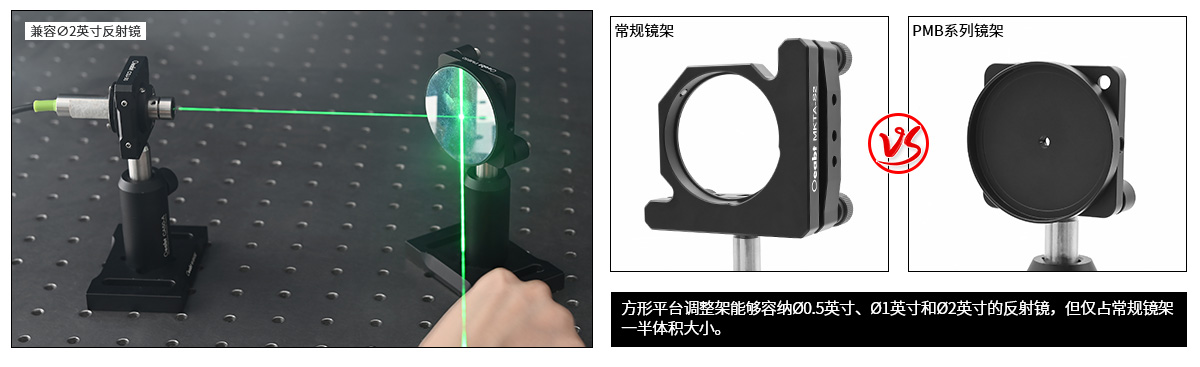

与常规调整架相比，平台调整座的一大优势是能够固定与调整架相同尺寸或更大的光学元件。
|

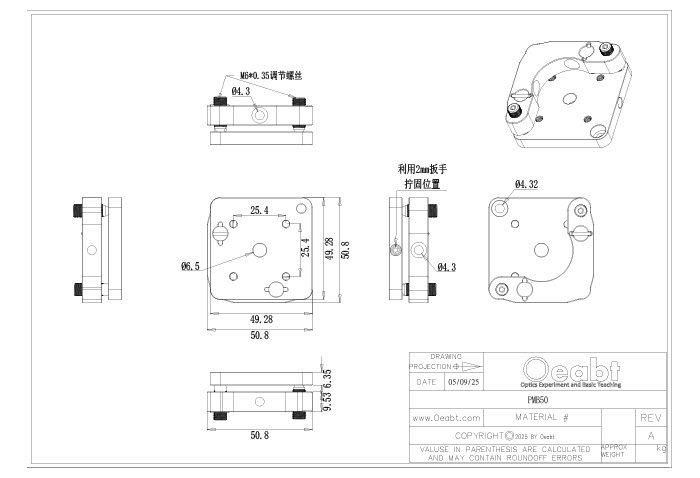

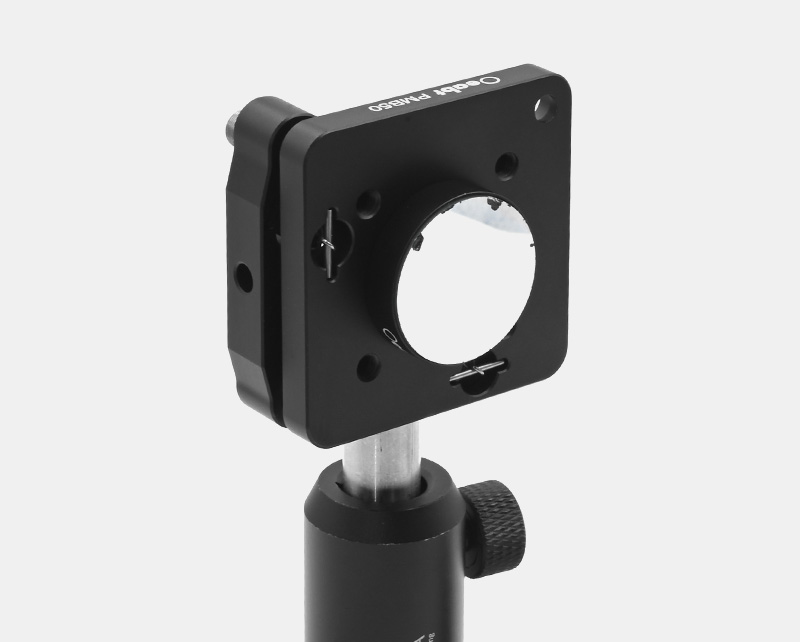

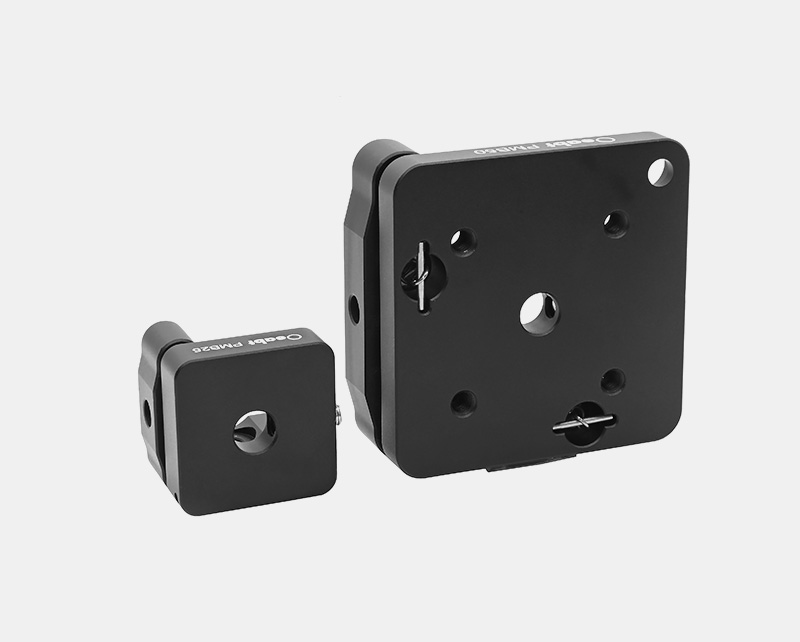

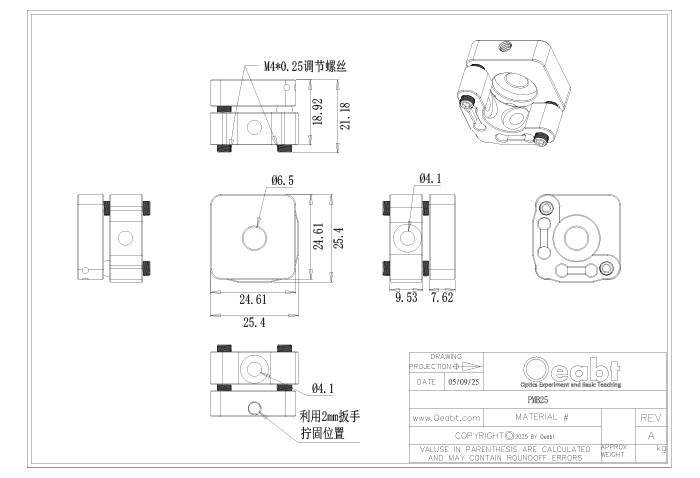

平台安装调整座 |
||
|
型号 |
PMB25 |
PMB50 |
|
规格 |
25.4*25.4*21.2mm |
50.8*50.8*22.9mm |
|
台面尺寸 |
24.6*24.6mm |
49.3*49.3mm |
|
中心安装孔 |
Ø6.5mm |
|
|
角度范围 |
±4°，分辨率9.5mrad/rev |
|
|
调节螺丝 |
M4*0.25 |
M6*0.35 |
|
台面螺纹 |
/ |

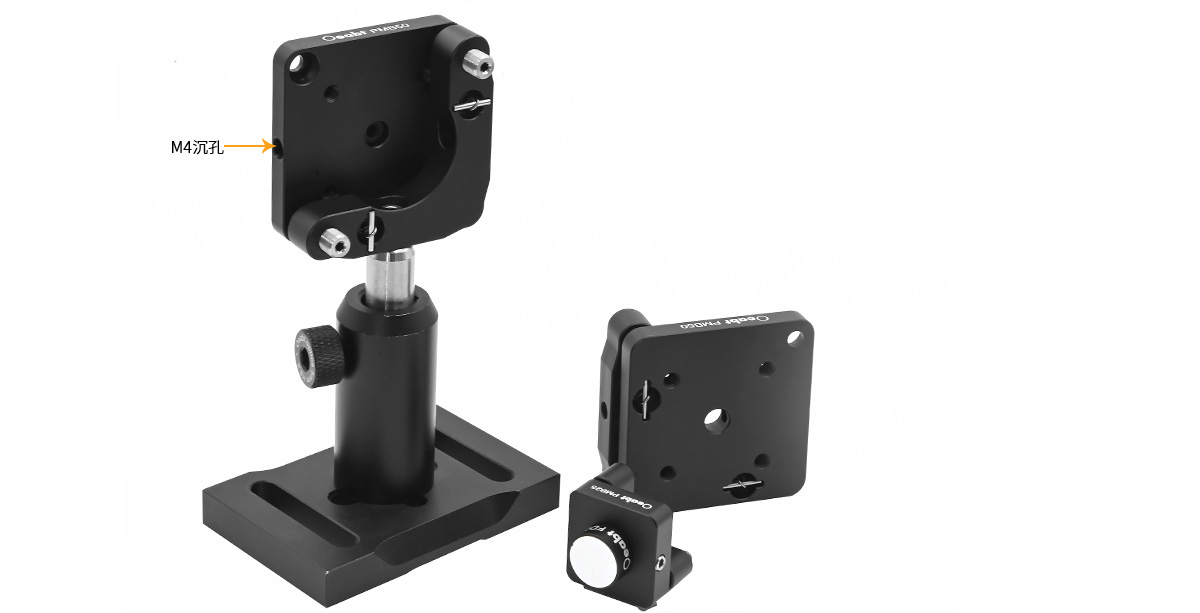

M4*4处、M4*1处（沉头孔） |
|
重量 |
19.6g |
65.7g |
|
材质 |
7075铝合金 |
|
|

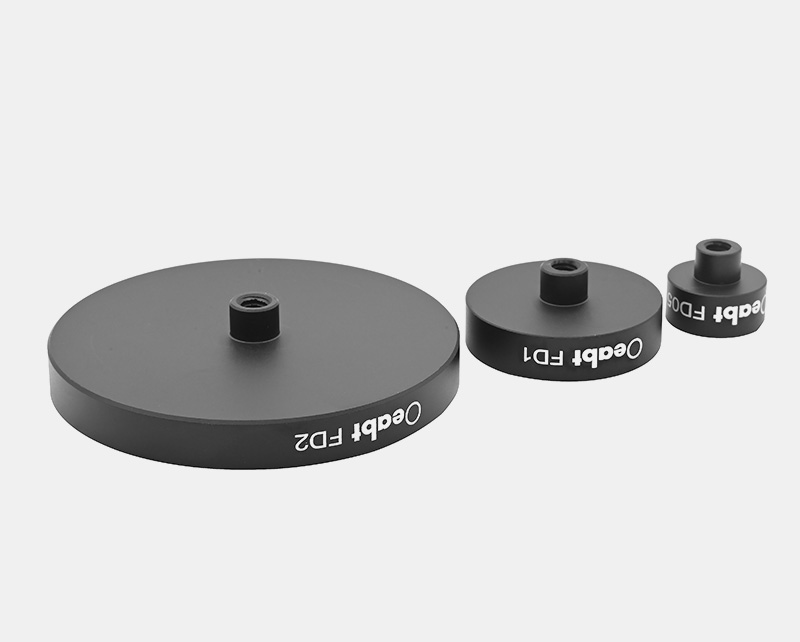

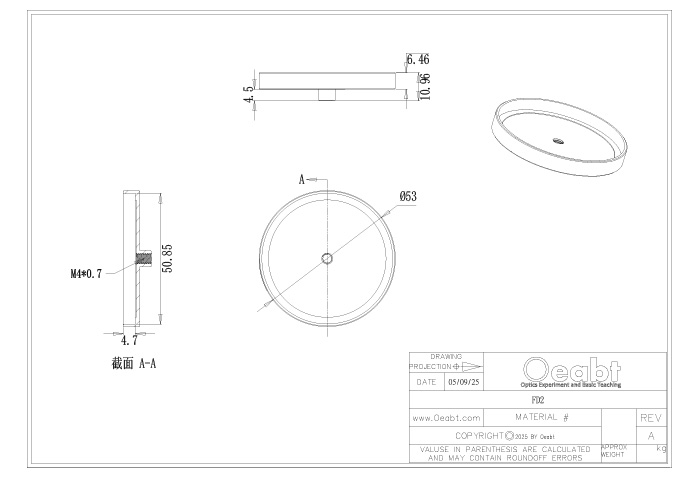

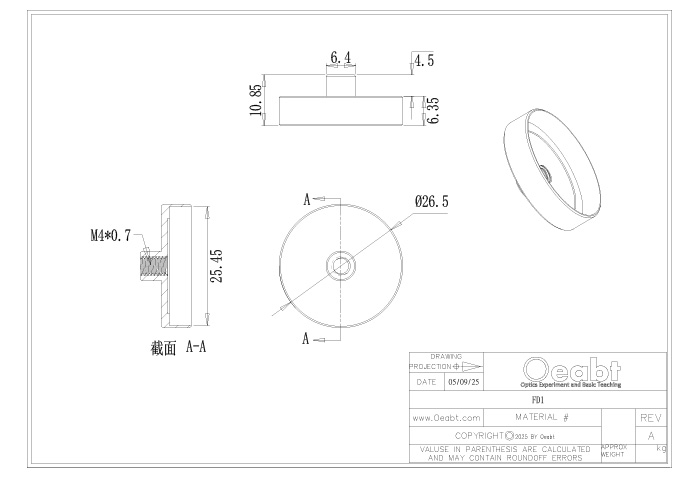

反射镜固定圆盘 |
|||
|
型号 |
FD05 |
FD1 |
FD2 |
|
规格 |
Ø13.8*10.8mm |
Ø26.5*10.9mm |
Ø53.0*11mm |
|
兼容尺寸 |
Ø0.5英寸 |
Ø1英寸 |
Ø2英寸 |
|
螺孔类型 |
M4*1处 |
||
|
重量 |
1.3g |
3.1g |
11.3g |
|
材质 |
7075铝合金 |
||
|

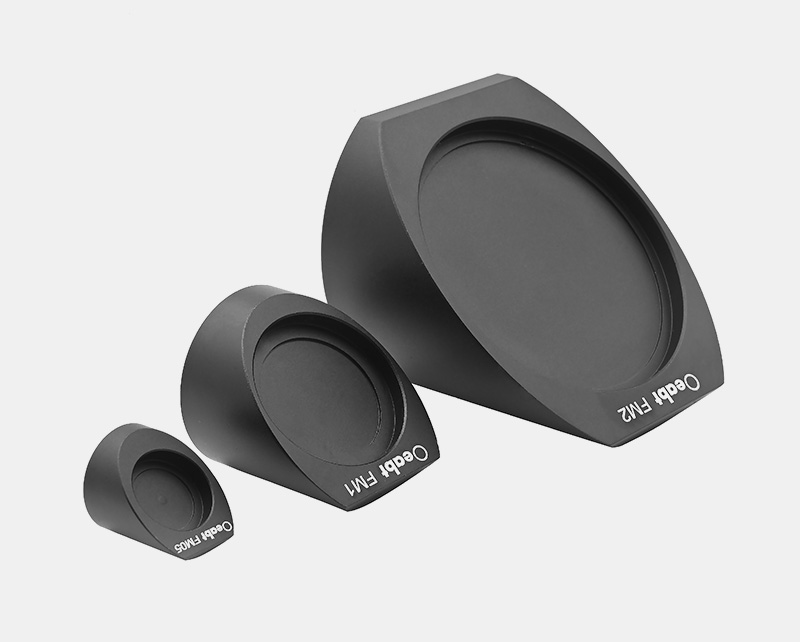

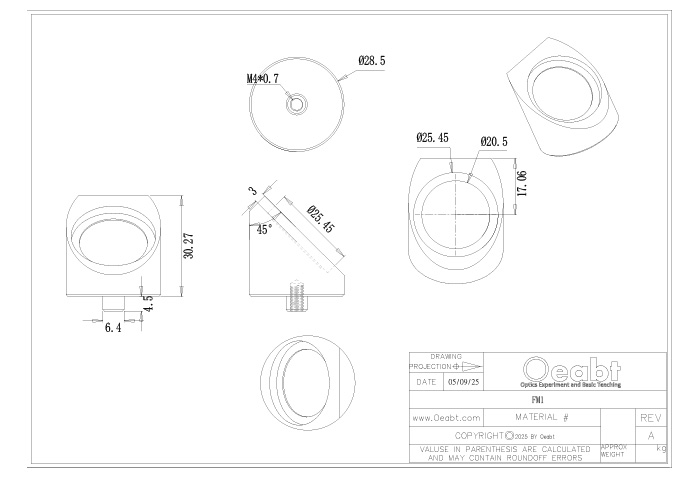

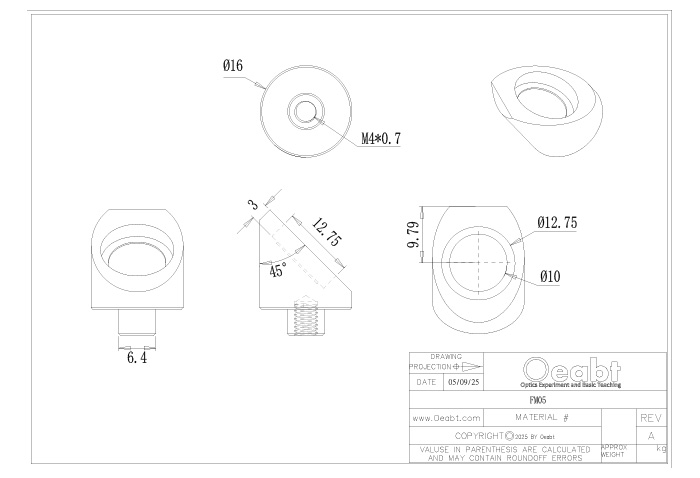

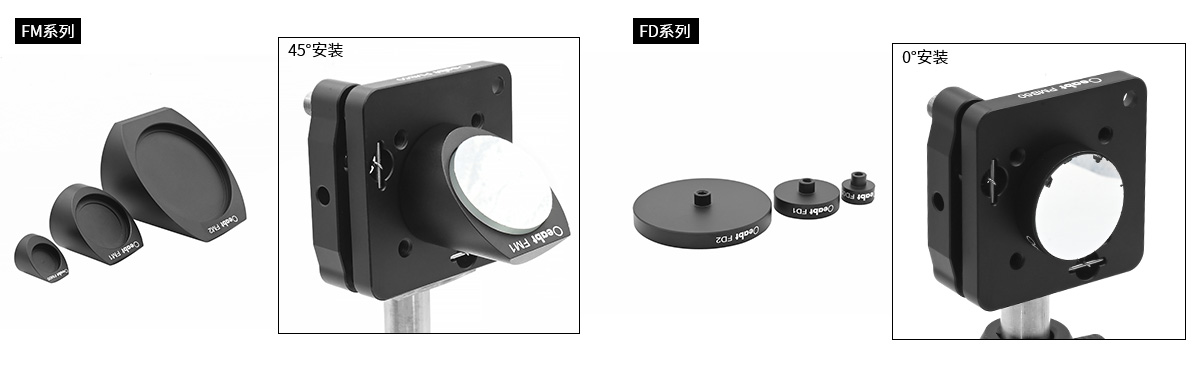

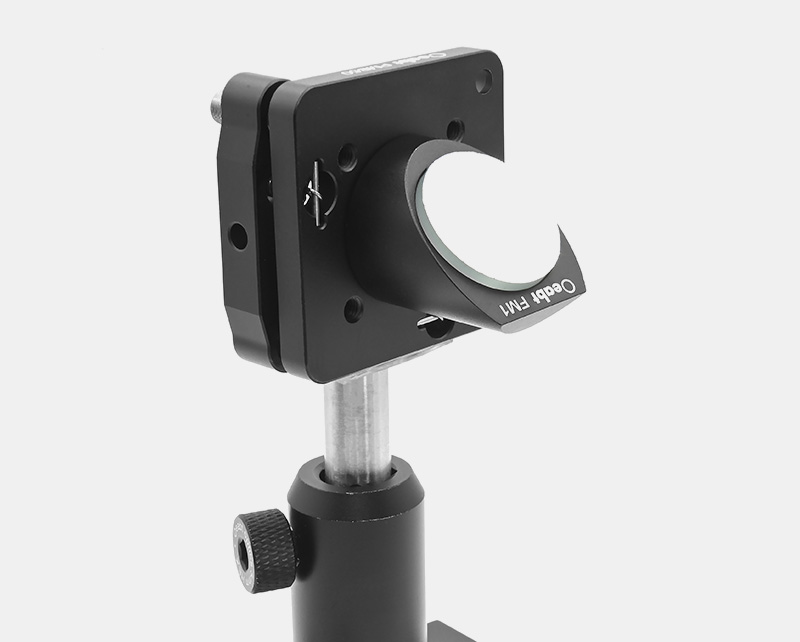

45°反射镜固定座 |
|||
|
型号 |
FM05 |
FM1 |
FM2 |
|
规格 |
Ø16.0*17.3mm |
Ø28.5*34.7mm |
Ø55.0*53.4mm |
|
兼容尺寸 |
Ø0.5英寸 |
Ø1英寸 |
Ø2英寸 |
|
螺孔类型 |
M4*1处 |
||
|
重量 |
5.0g |
30.0g |
144.9g |
|
材质 |
7075铝合金 |
||

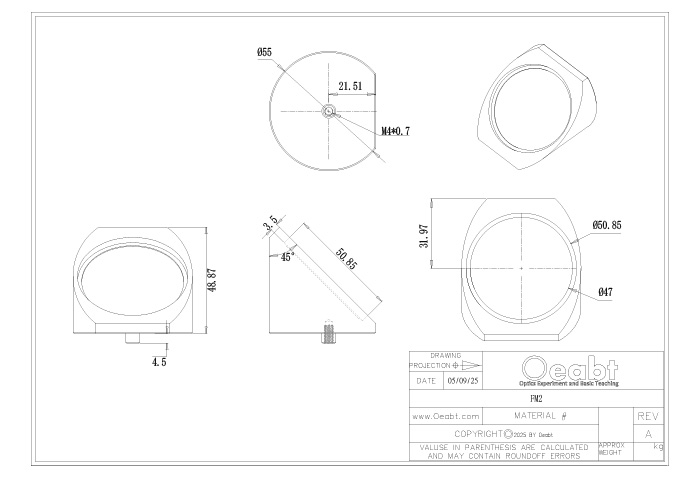

FM2 工程图下载
