• Z轴向定位行程，开环控制的压电物镜位移器；
• 可实现快速采集和高帧速扫描；
• 快拆挠性夹环，可以快速更换物镜；
• 适用于需要高重复性和精细相对运动而非绝对定位的场景；

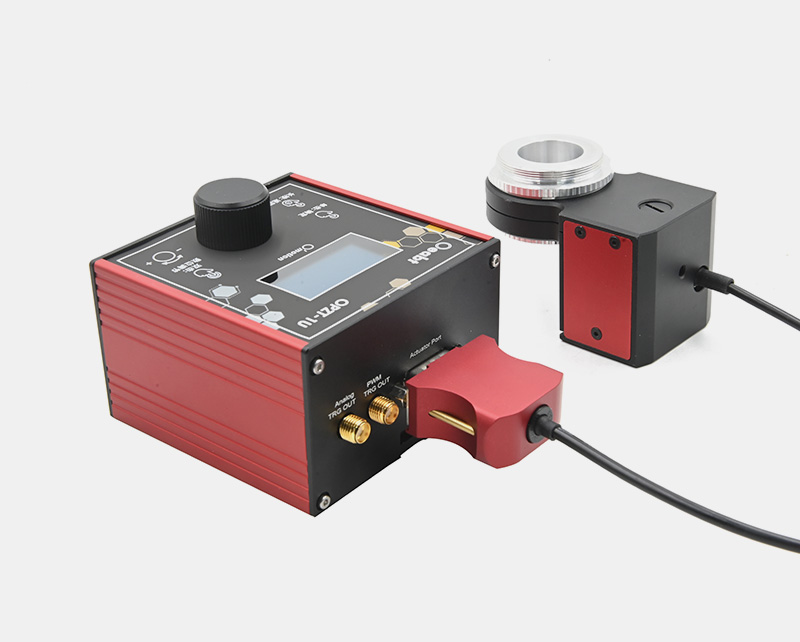

• 需搭配OPZT-1U单通道压电控制器使用（单独购买）；
• 安装物镜使用，请额外选配OL系列的物镜转接件（单独购买）

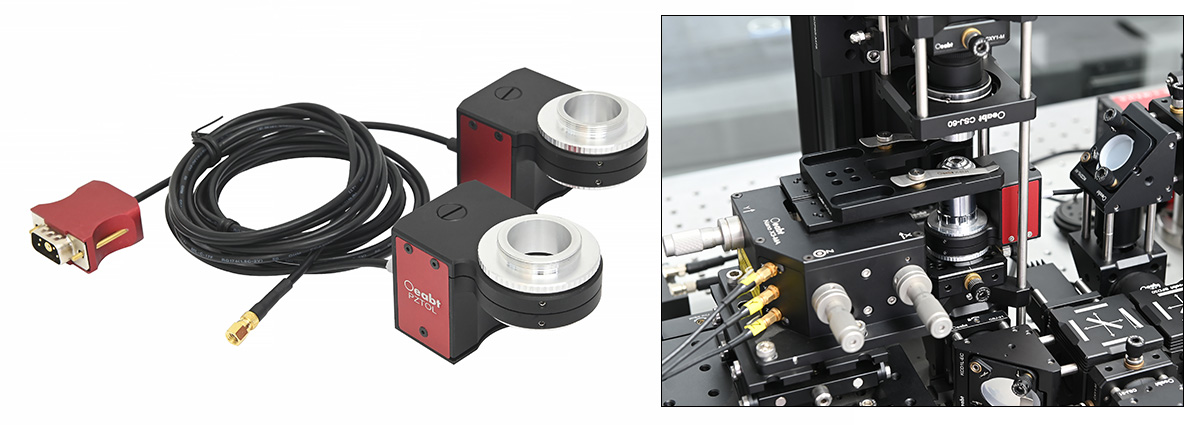

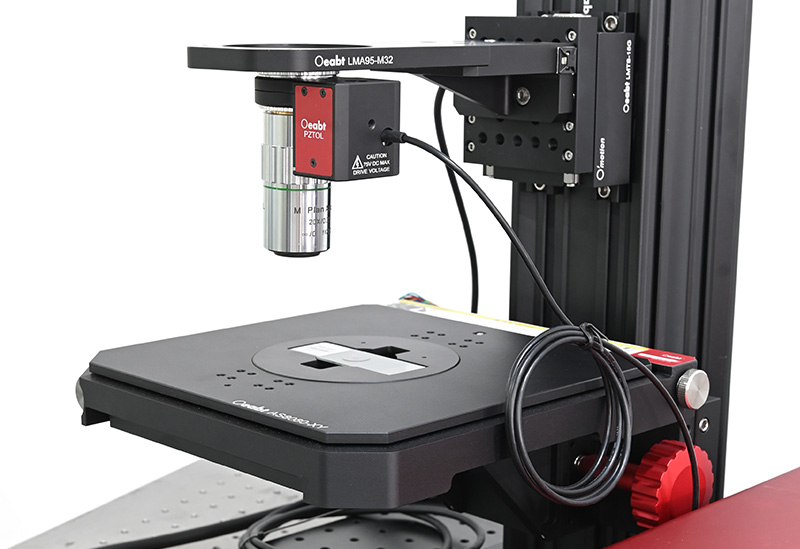

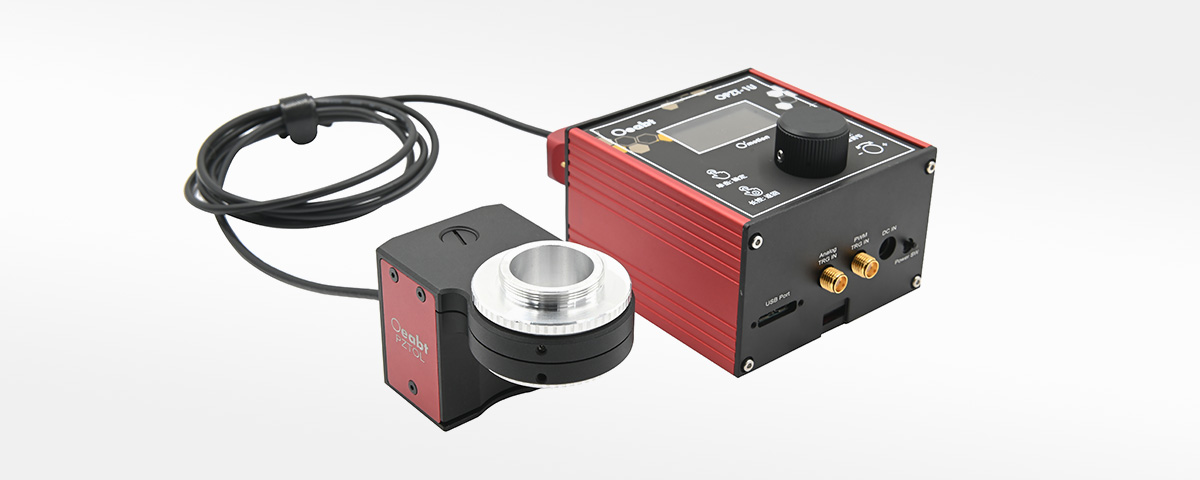

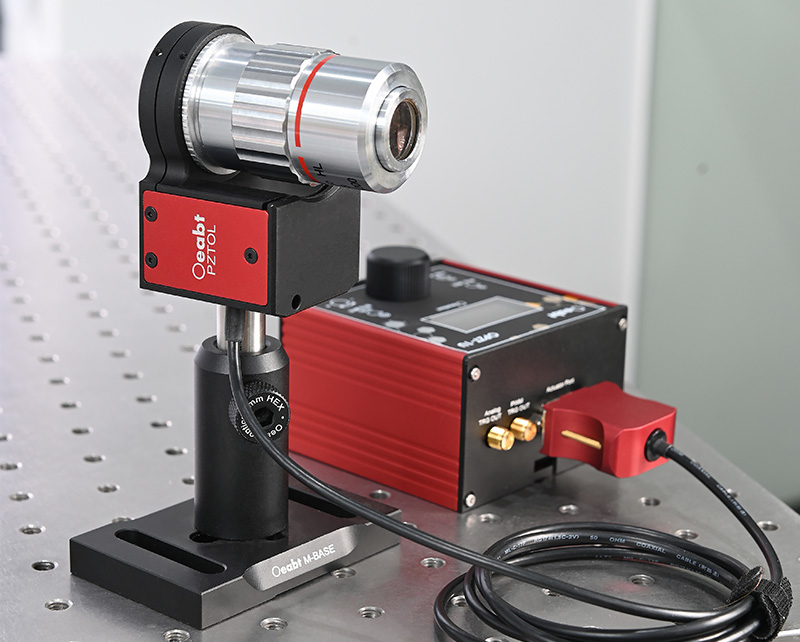

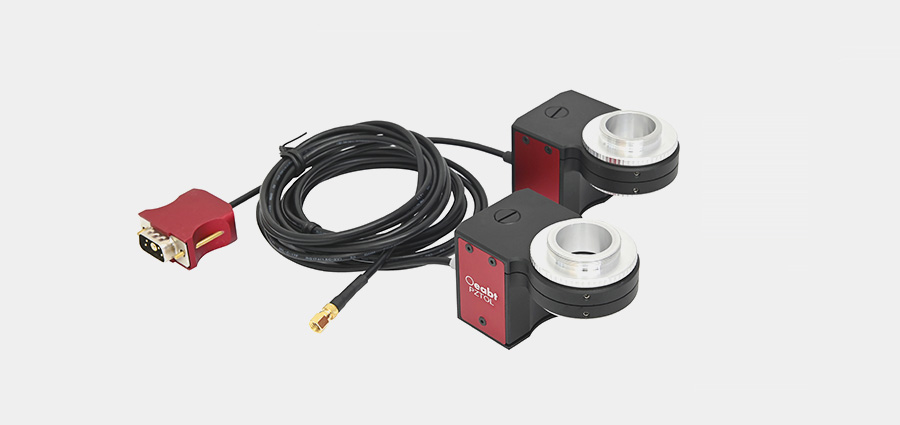

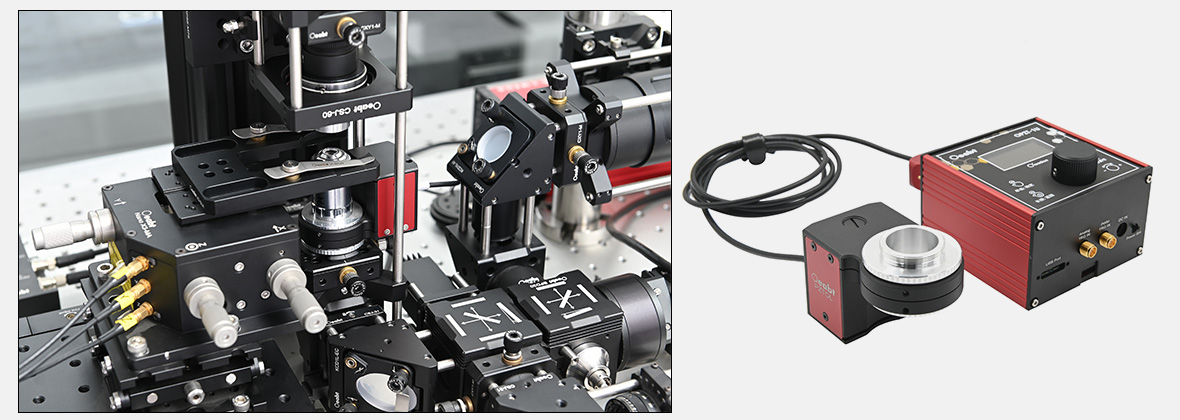

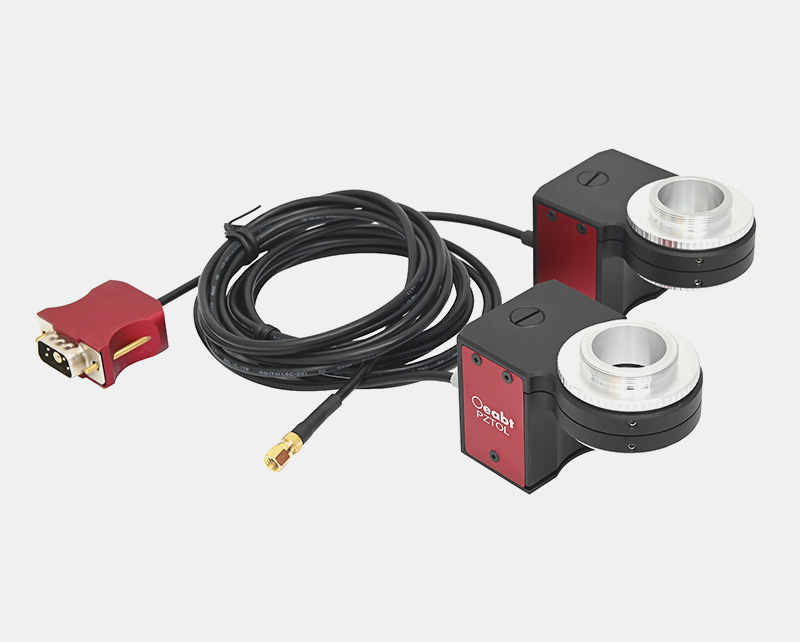

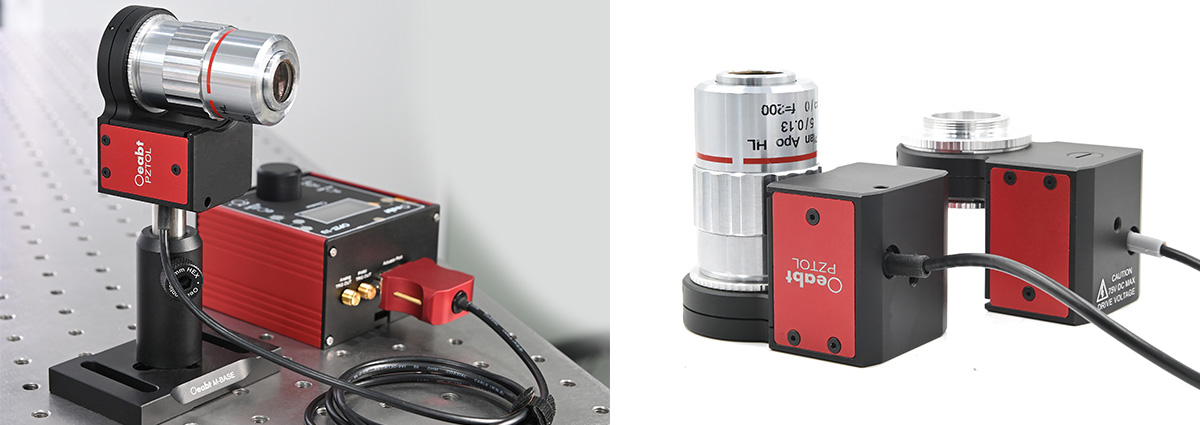

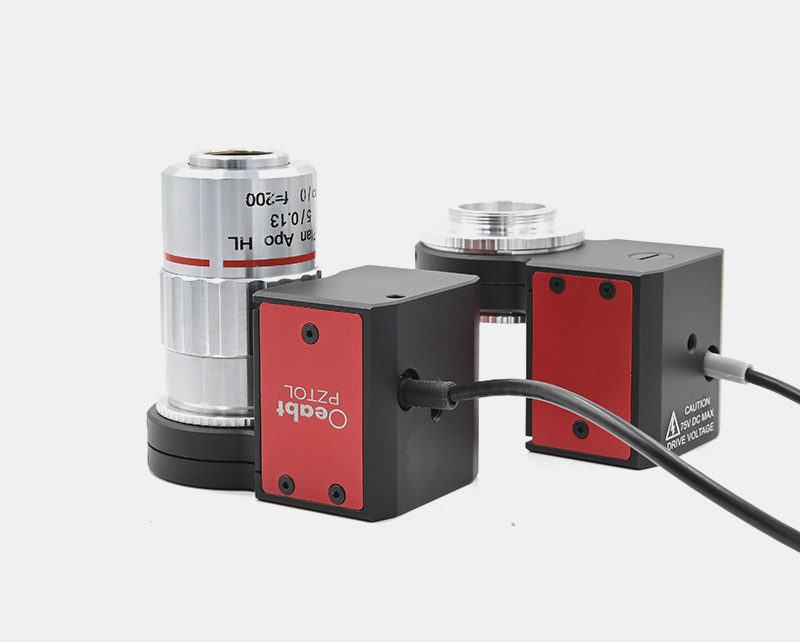

压电物镜位移器系统是一套专为显微成像领域设计的高速、高精度Z轴对焦解决方案。

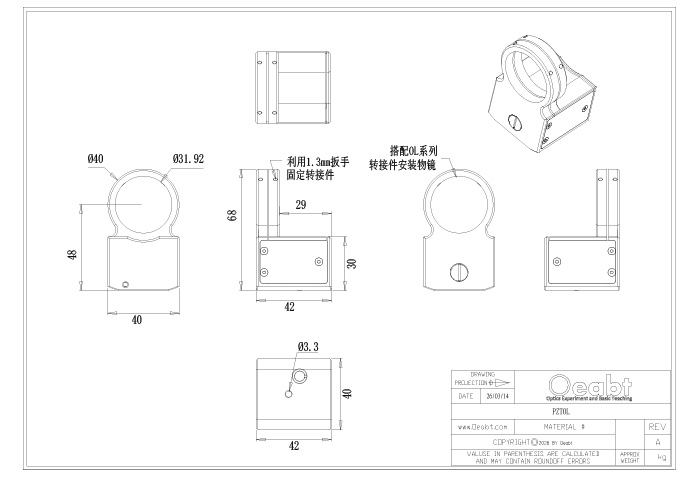

型号
PZTOL-DB9
PZTOL-SMC
规格
42.0*40.0*68.0mm
可调行程
60μm @100V
驱动方式
压电陶瓷，开环
理论精度
≤1μm
重复定位精度
±1μm
负载能力
500g
工作电压
12V
工作电流
200mA
输出电压
100V
保持电压时间
3秒

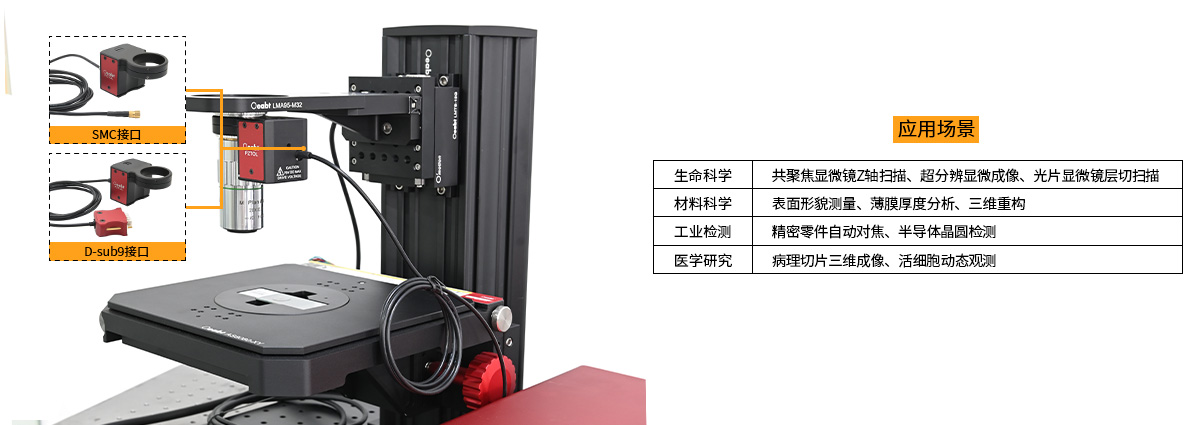

连接端口
提供D-sub9复合连接器或SMC连接器选项
物镜接口可选
提供RMS/M25/M26/SM1的螺纹转接件（单独购买）
附属件
电缆（1.5m），不可拆卸
推荐控制器
OPZT-1U单通道压电控制器（单独购买）

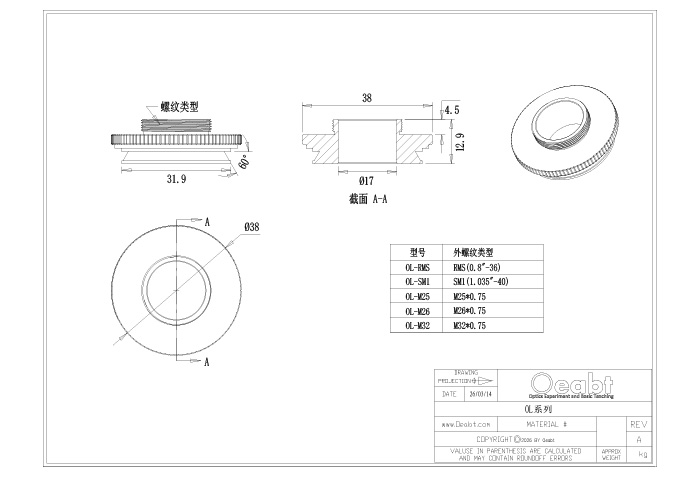

型号
OL-RMS
OL-SM1
OL-M25
OL-M26
OL-M32
规格
Ø38.0*12.9mm
燕尾类型
【公头】Ø31.9mm，α=60°
外螺纹类型
RMS（0.8”-36）
SM1(1.035”-40)
M25*0.75
M26*0.75
M32*0.75

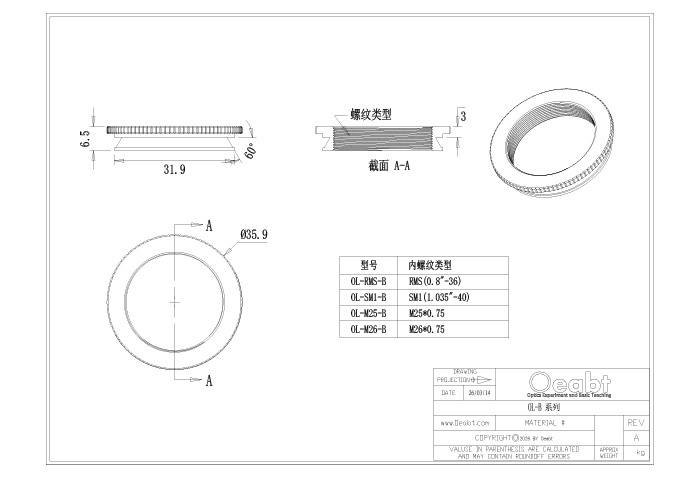

型号
OL-RMS-B
OL-SM1-B
OL-M25-B
OL-M26-B
规格
Ø35.9*6.5mm
燕尾类型
【公头】Ø31.9mm，α=60°
内螺纹类型
RMS（0.8”-36）
SM1(1.035”-40)
M25*0.75
M26*0.75

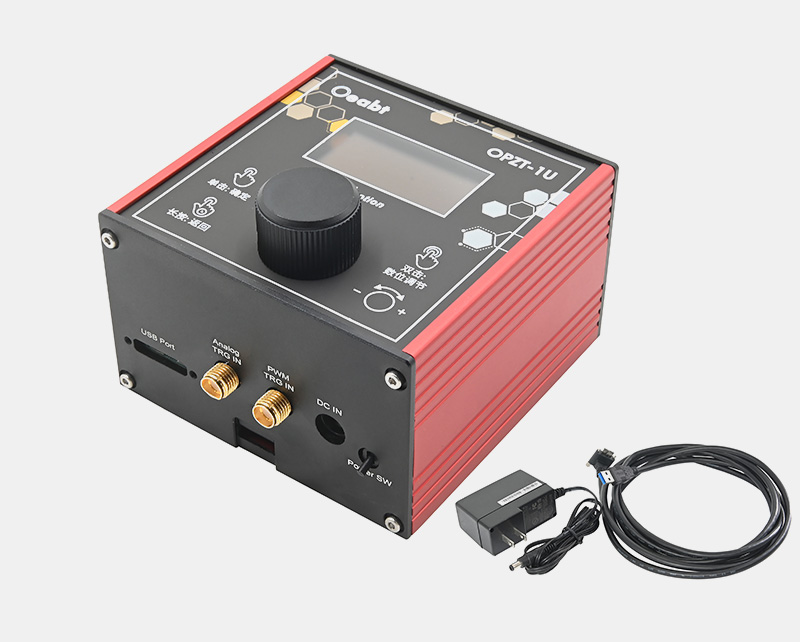

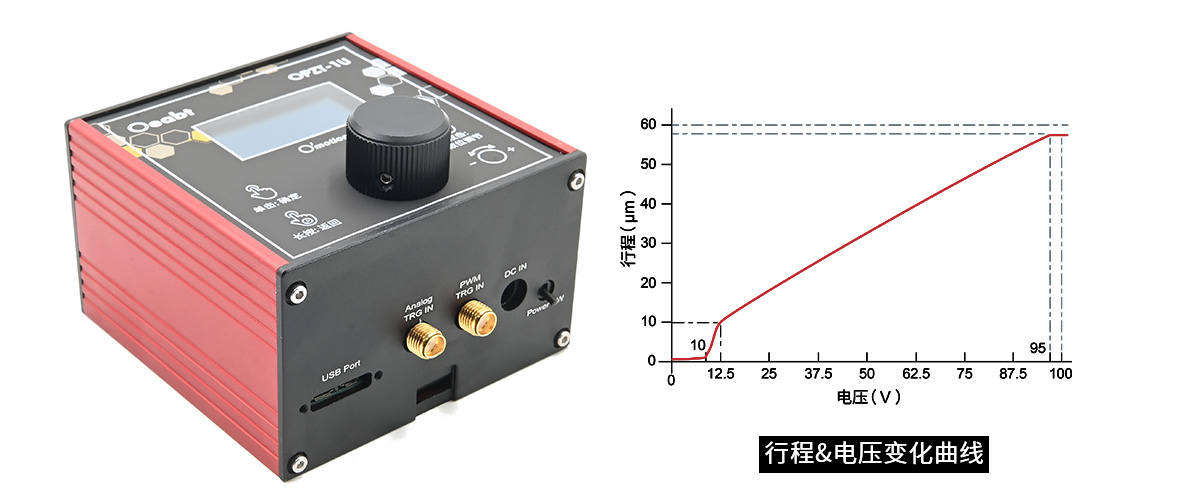

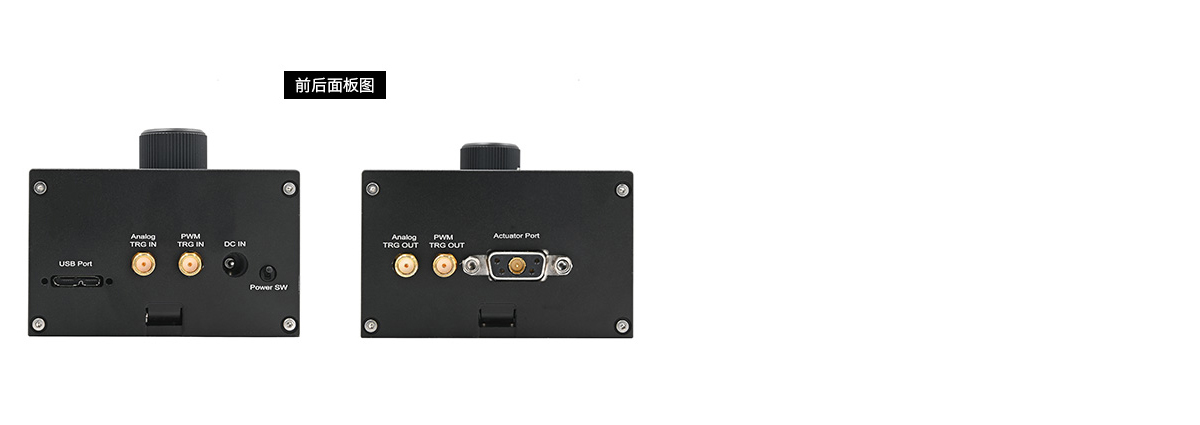

型号
OPZT-1U
规格
76.0*74.2*47.0mm
输入电压
DC12V
输出电压
DC 0-100V
输出电流
0-150mA 线性
调压步距
0.01V
旋拧一圈
1.5V
行程估算
支持
电压上限
可调节

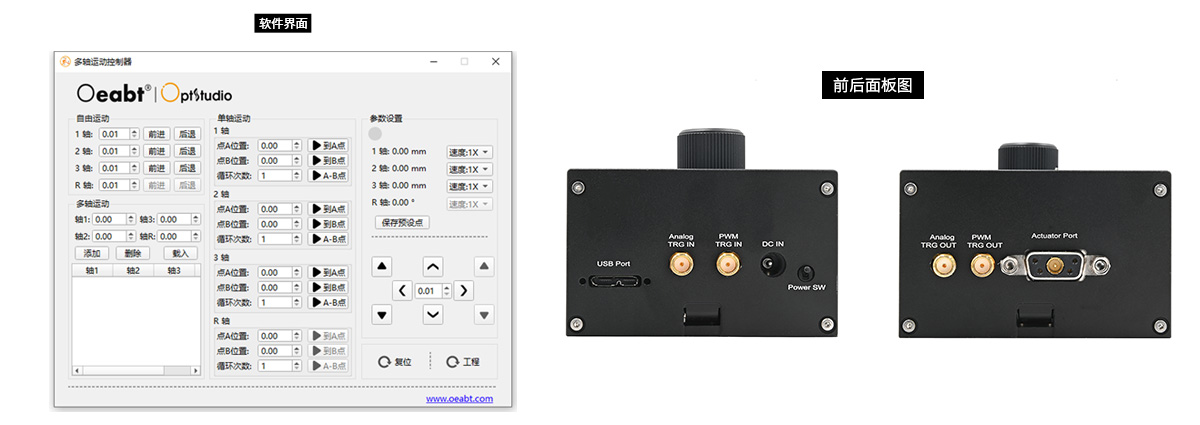

二次开发
上位机程序、Windows版本API，兼容第三方执行器
防护等级
IP44
使用环境
温度-20℃~40℃，湿度≤85%

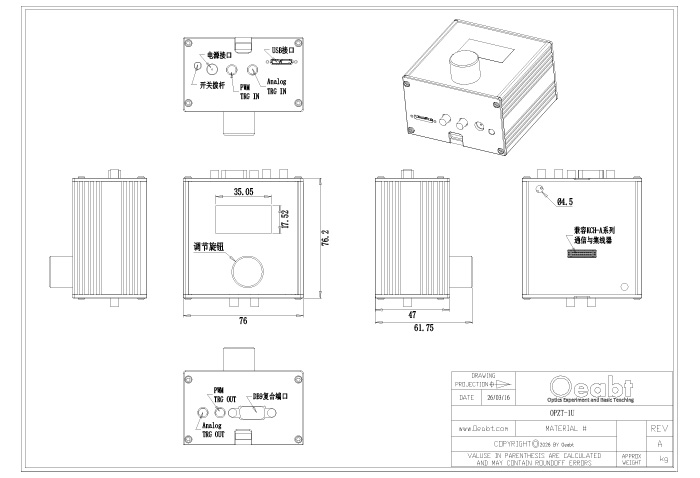

OPZT-1U 工程图下载
