• 内置驱动与控制电路，采用双向出轴28BYG步进电机，同时支持电动/手动双模式；
• 内置PID控制功能，加减速曲线平滑，运动执行器启停进退平稳，无顿挫感；
• 驱动脉冲默认采用256x细分，从而使运动平台运行平稳，安静，稳定；
• 采用霍尔操纵杆，可对直线运动平台进行实时的、线性的、平滑的无级加减速控制；
• 支持点动、慢跑、霍尔无级变速前后进给等自由运动控制模式；
• 支持记忆断电前行程位置功能，重启后不自动归零（可手动操作）；
• 通过组合按键执行电机复位及速度切换（快慢两档）；

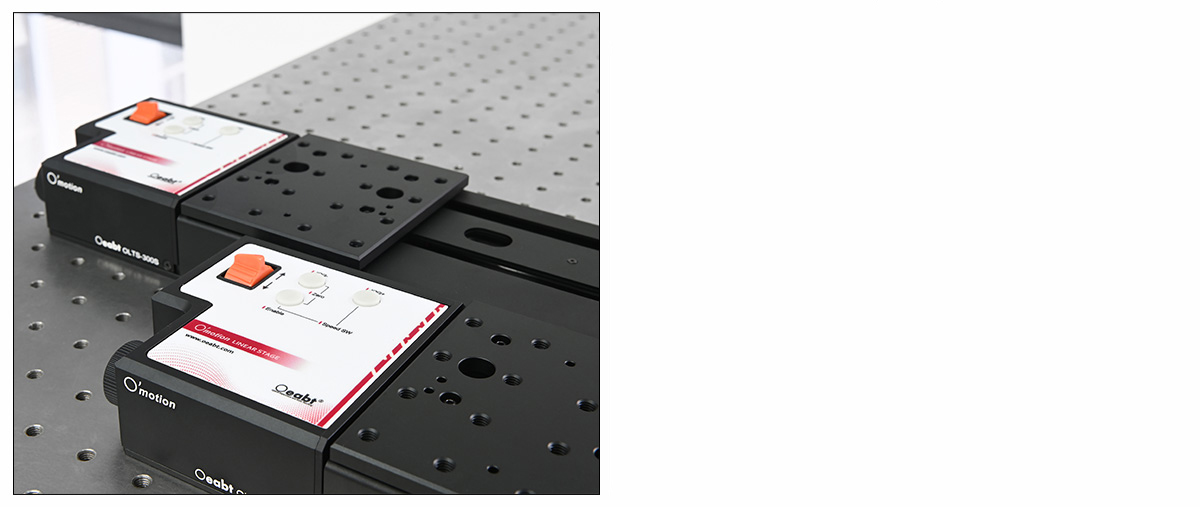

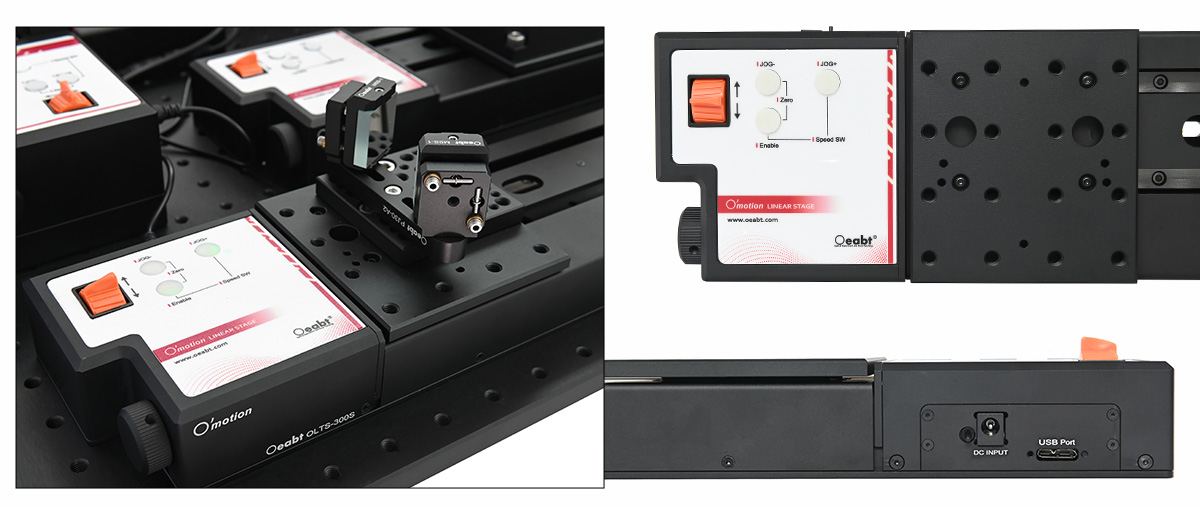

• 支持通过USB串口通信与上位机程序程序交互，通信协议采用ASCII O’motion指令集；
• 支持在Windouws/Linux/MacOs/Android及其他有串口通信功能的操作系统下开发上位机控制程序，实现跨平台应用；

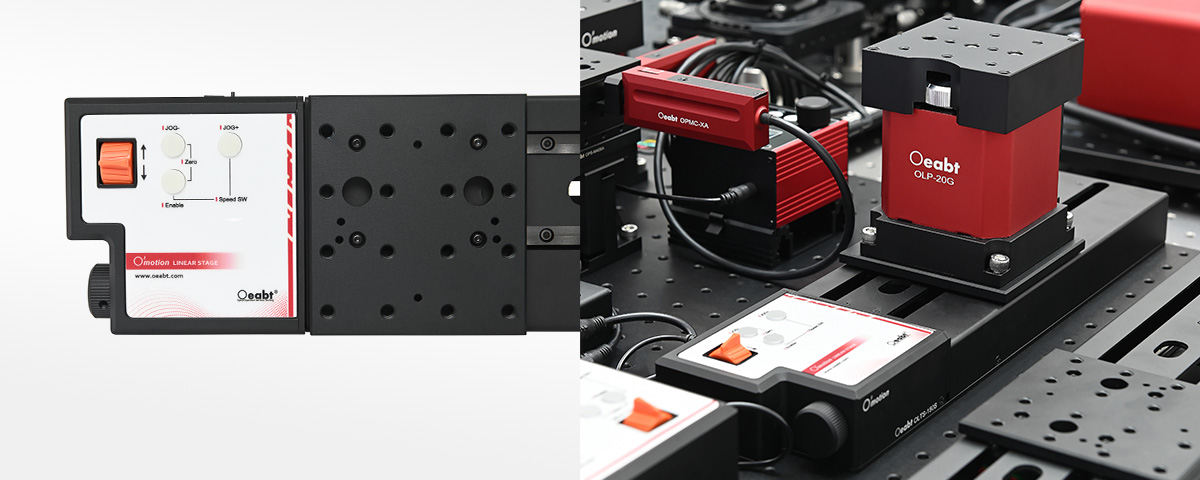

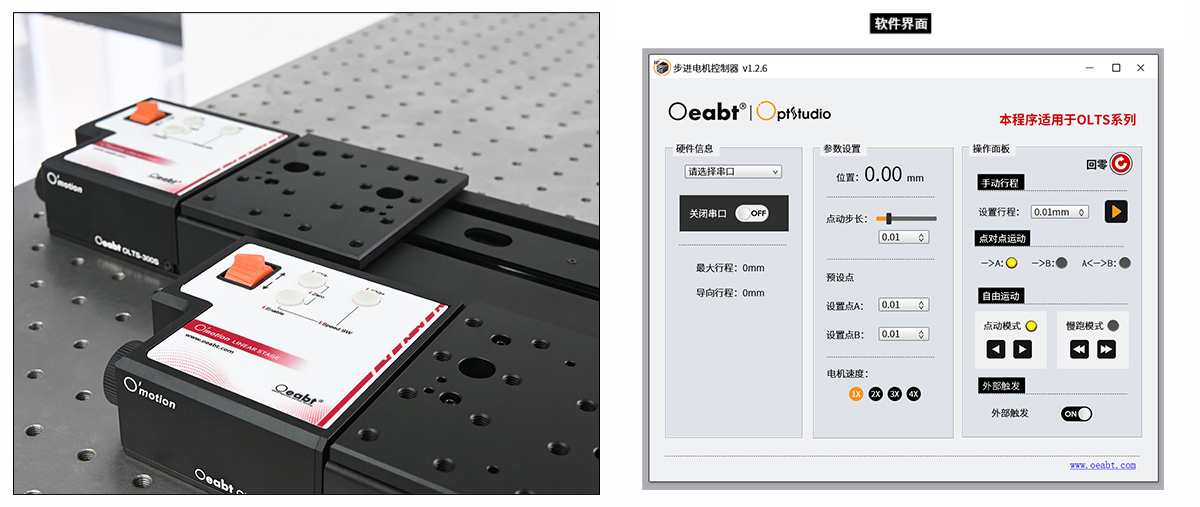

• 提供windows版本的上位机控制程序样例及通信协议文档，方便用户进行二次开发或系统集成；

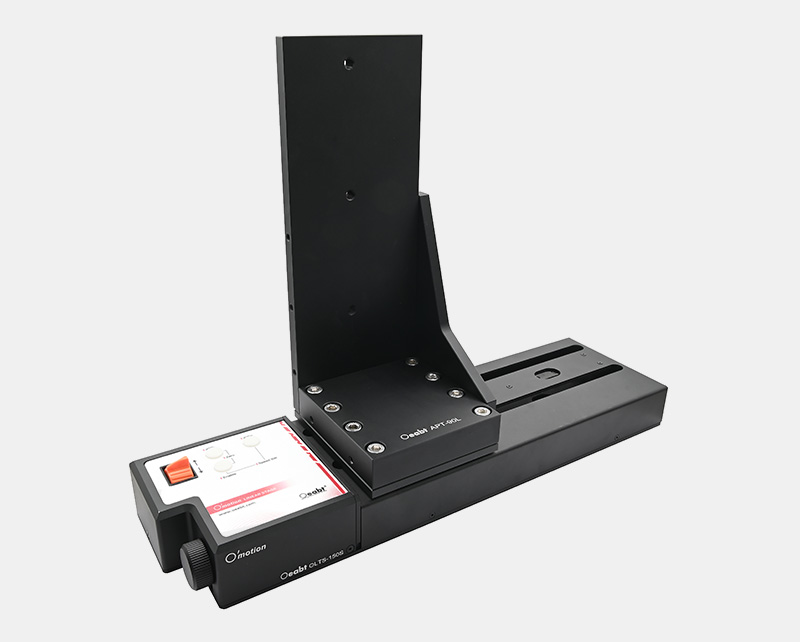

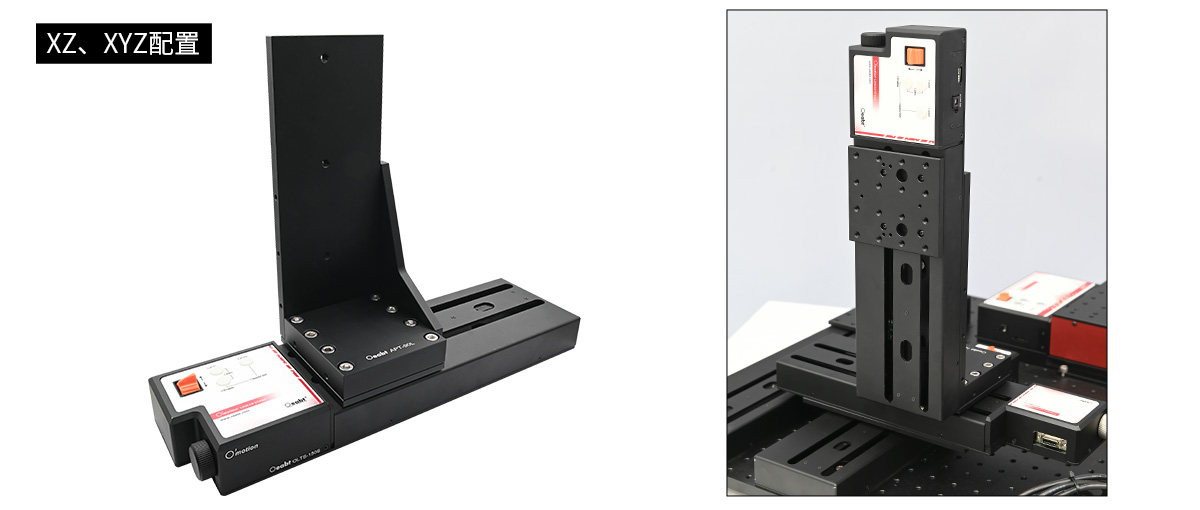

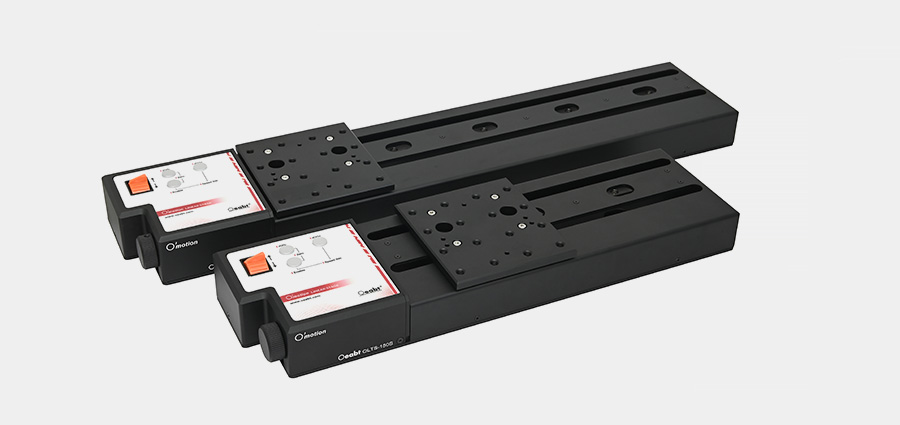

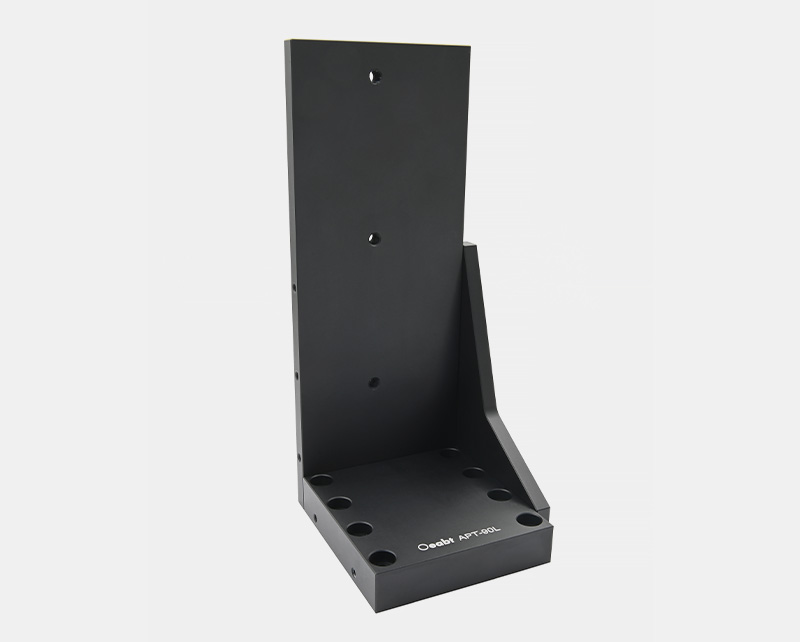

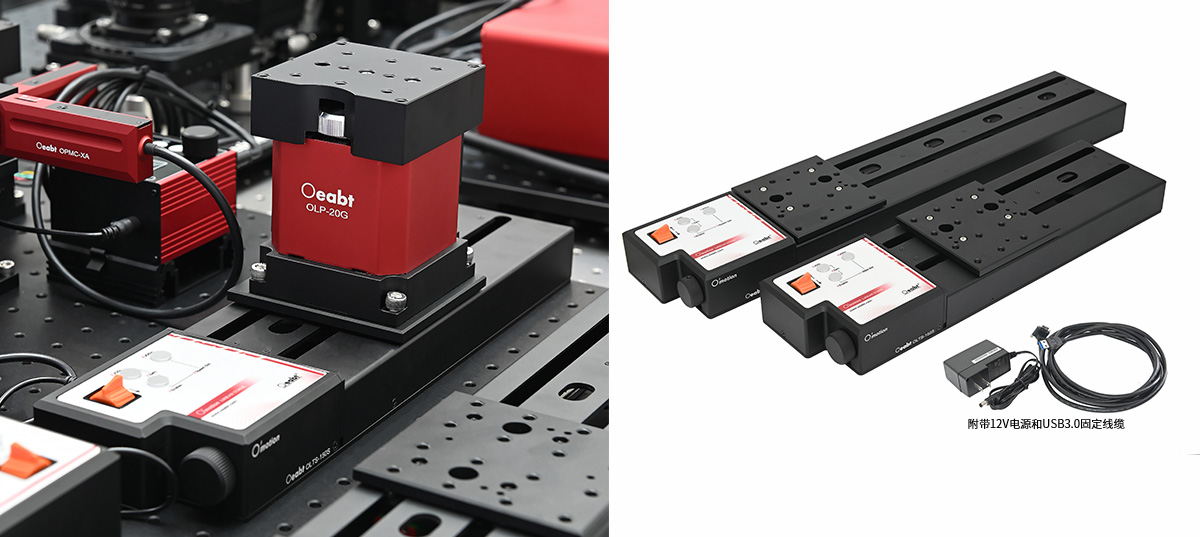

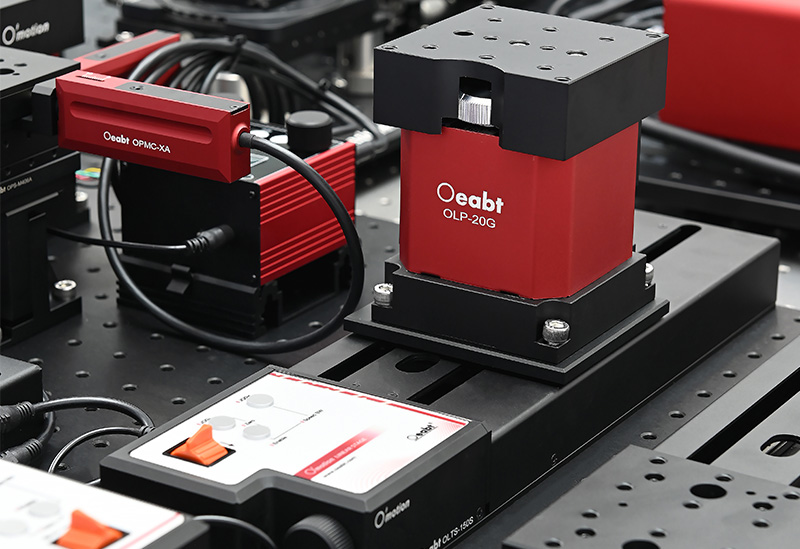

该直线运动平台内置了O’motion系列驱动与控制器，无需外接控制设备即可实现精密运动控制，极大简化了系统架构和安装流程。
|
型号 |

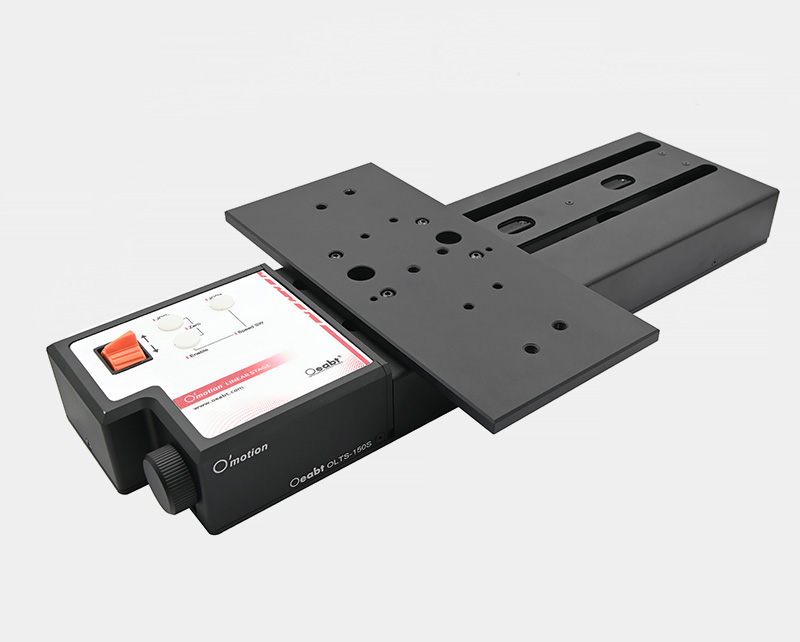

OLTS-150S |
OLTS-300S |
|
规格 |
360*100*40.5mm |
500*100*40.5mm |
|
总行程 |
146mm |
296mm |
|
重量 |
2000.3g |
2610.0g |
|
载物台尺寸 |
||
|
台面尺寸 |
100*90mm |
|
|
台面螺纹 |
M6*16处，Ø3mm*6处（销孔） |
|
|
丝杠 |
Ø8*1mm（导程） |
|
|
导轨形式 |
双直线导轨 |
|
|
材质 |
铝合金+高碳钢 |
|
|
精度技术指标 |
||
|
整步分辨率 |
0.002μm/脉冲 |
|
|
半步分辨率 |
0.001μm/脉冲 |
|
|
高速挡速度： |
4.69mm/s |
|
|
低速挡速度 |
2.93mm/s |
|
|
点动距 |
0.1mm（固定值） |
|
|
定位精度 |
±0.01mm |
|
|
单向重复定位精度 |
±0.02mm |
|
|
双向重复定位精度 |
±0.03mm |
|
|
承载力 |
11.7kg |
|
|
电机、传感器技术指标 |
||
|
电机类型 |
两相步进电机 |
|
|
电机型号 |
28BYG-60AB |
|
|
额定电流 |
0.6A/Ph |
|
|
步距角 |
1.8° |
|
|
微步数 |
51200 |
|
|
传感器类型 |
槽型光电传感器 |
|
|
传感器电源电压 |
DC 5V |
|
|
消耗电流 |
50mA |
|
|
输出端电气特性 |
NPN常闭 |
|
|
信号的含义 |
低电平有效 |
|

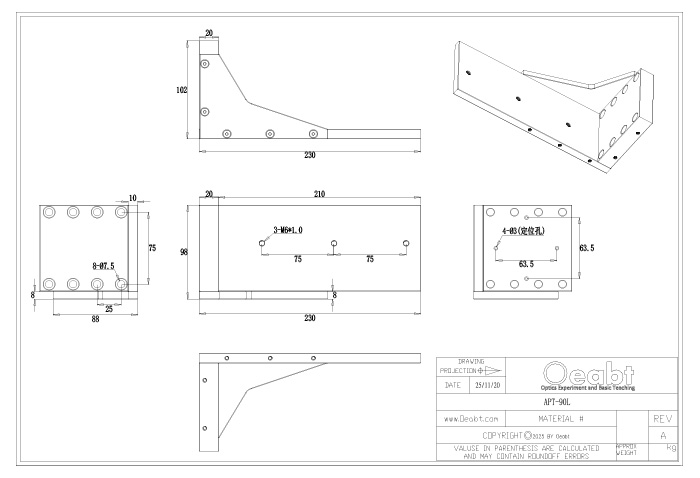

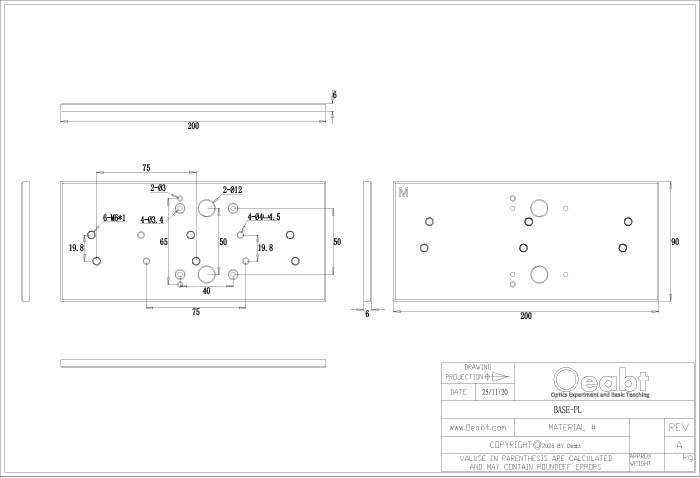

OLTS-300S 工程图下载
