低漂移系列
Low drift series
• 可拆卸的磁性前面板； SM1（1.035”-40）内螺纹； 兼容Ø1英寸，厚度≤8.8mm的光学元件； 底部M4螺孔，可安装接杆；

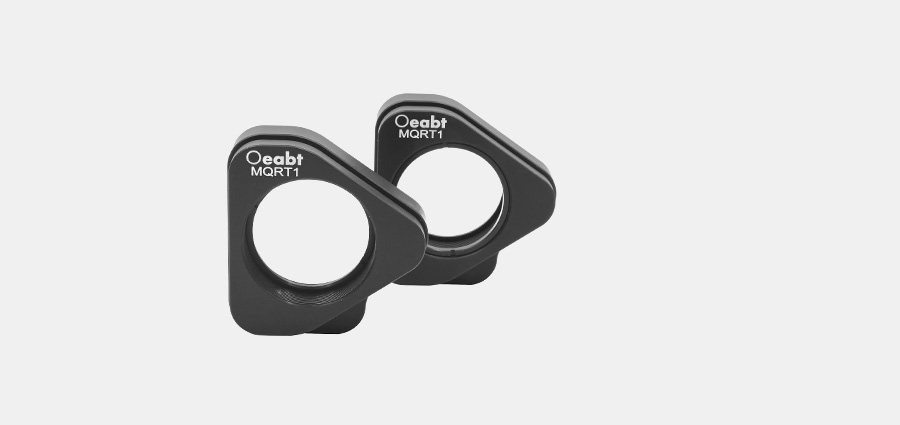

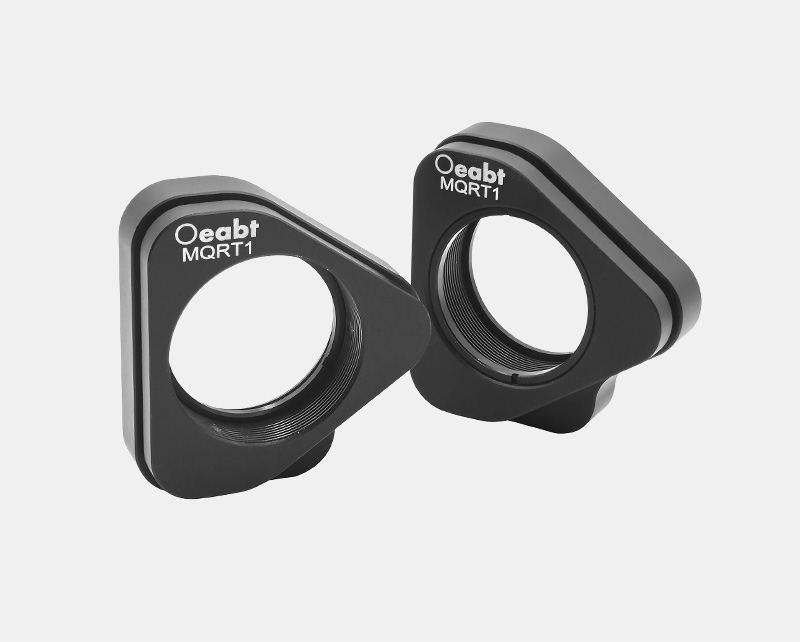

MQRT1由一个背板和一个可拆卸的前面板组成，通过采用磁性耦合安装架，可以消除在装置中重新插入光学元件时需要进行的繁琐对准过程。
| 型号 | MQRT1 |
| 规格 |
41.6*38.2*12.4mm |
| 中心孔径 |
SM1（1.035”-40）内螺纹 |
| 兼容镜片 |
Ø1英寸，厚度≤8.8mm的光元件 |
| 螺孔类型 |
M4*1处 |
| 重量 |
22.3g |
| 材质 |
7075铝合金 |

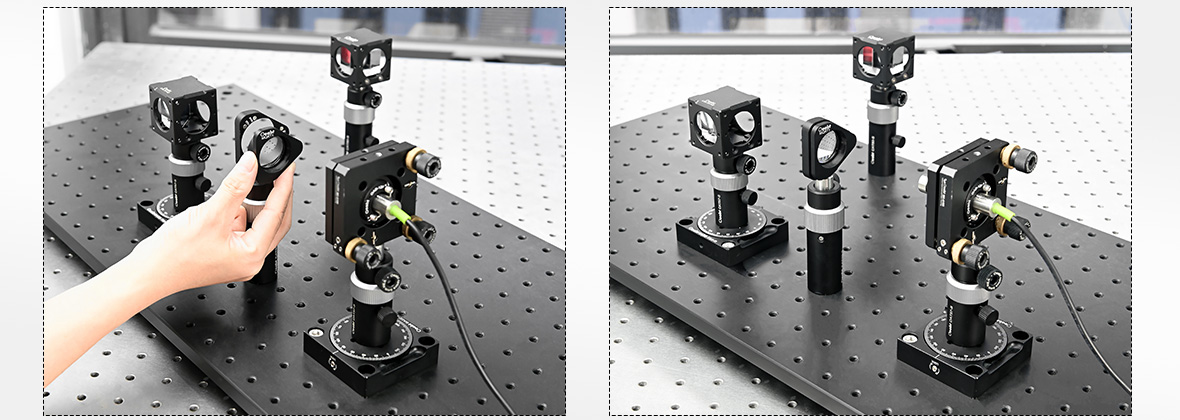

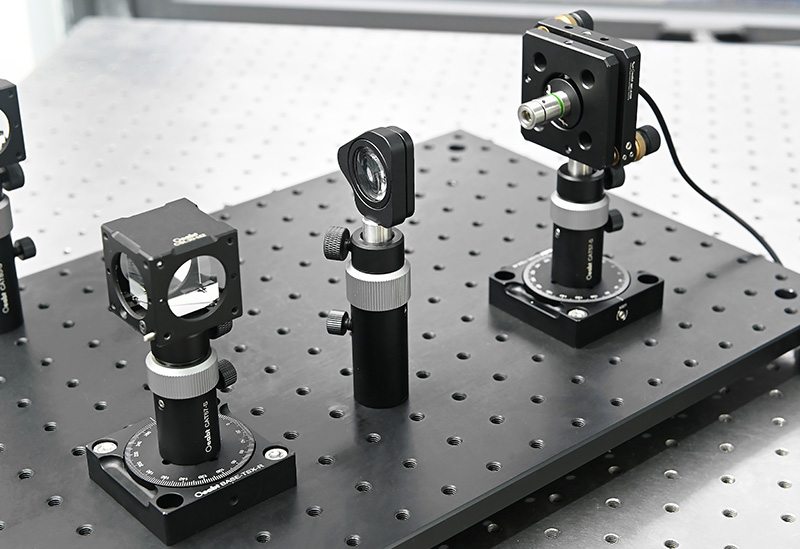

（1）MQRT1由一个背板和一个可拆卸的前面板组成，通过采用磁性耦合安装架，可以消除在装置中重新插入光学元件时需要进行的繁琐对准过程，在不用重新对准的情况下进行调换。适合那些需要高精度、周期性插入或去除一个Ø1英寸，厚度≤8.8mm的光学元件的装置应用需求。
（2）为了确保稳定性、精密度和可重复性，安装架采用了三点接触背板的设计。每个接触点都配备有一个球轴承，这些球轴承位于由两个平行的钢针形成的凹槽中，从而有效地提供了支撑和导向。保证了光学元件的安全固定，也使得插入和去除过程更加流畅高效。

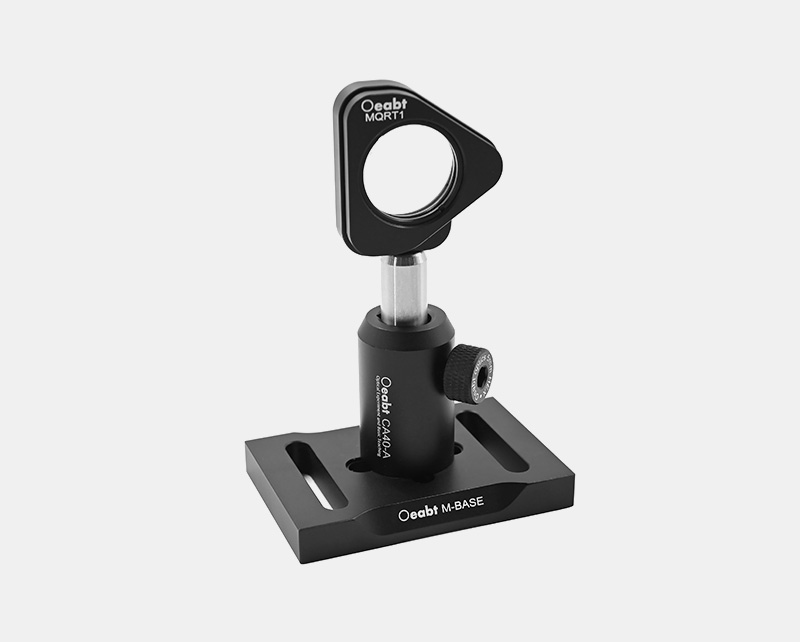

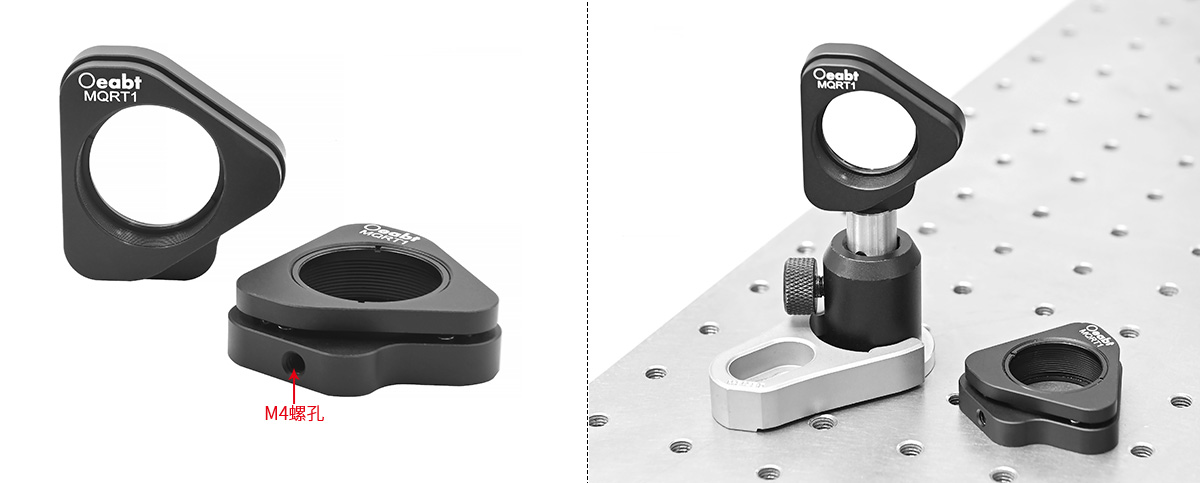

（3）底部M4螺孔，通过底部M4螺孔可以直接兼PCA系列Ø12mm接杆。
• 可拆卸的磁性前面板； SM1（1.035”-40）内螺纹； 兼容Ø1英寸，厚度≤8.8mm的光学元件； 底部M4螺孔，可安装接杆；

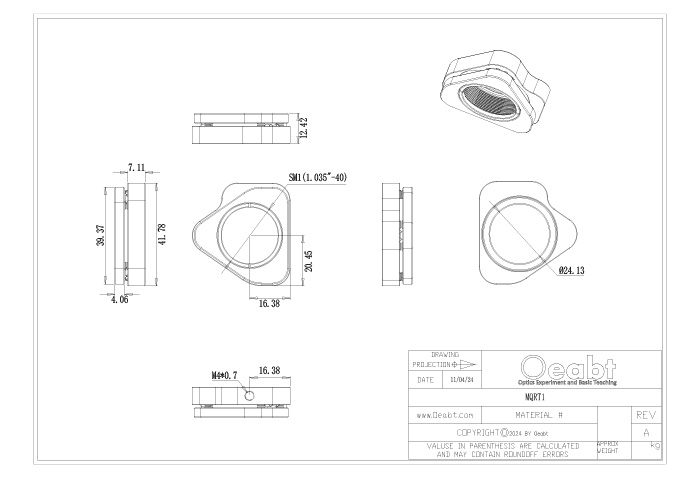

MQRT1 工程图下载
