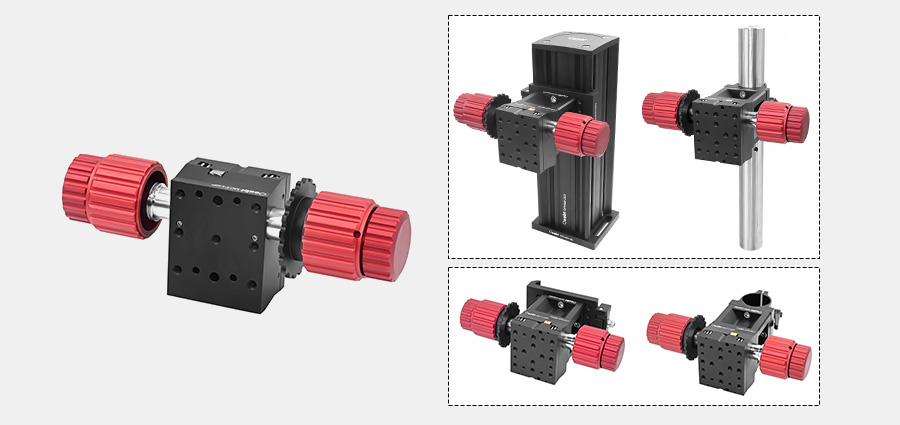

MCT-LMP 显微升降精调滑台

产品推荐

产品推荐

首页 > 产品中心 > 显微成像 > MCT-LMP 显微升降精调滑台
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载
产品说明

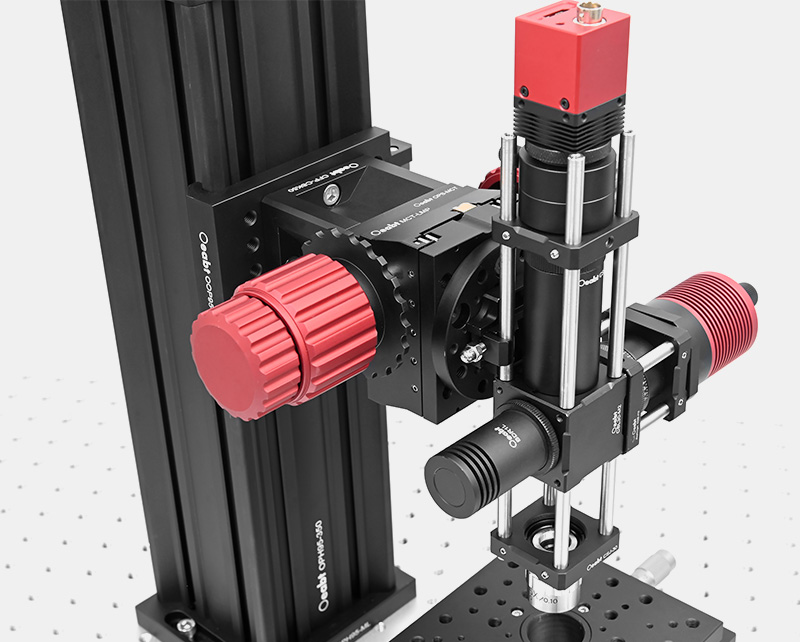

• 实现显微镜头升降的精密调节；

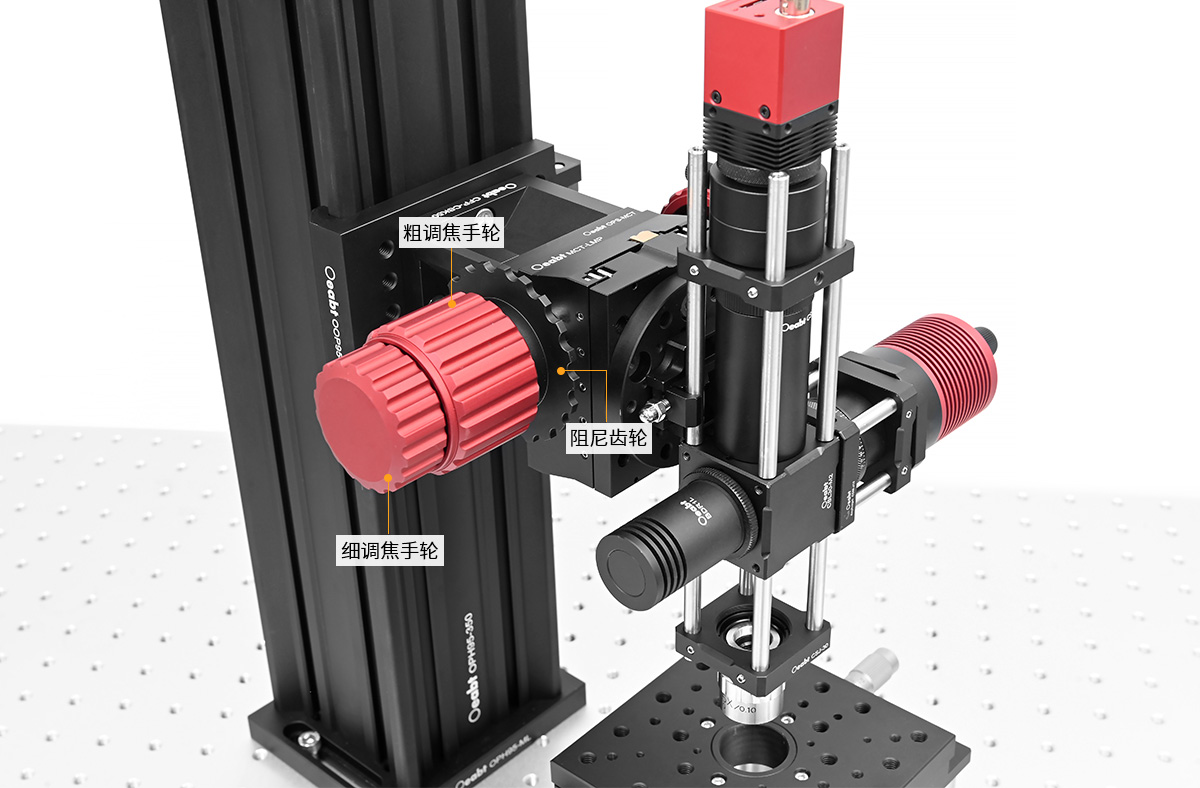

• 调焦手轮有粗准焦调和细准焦调两种调节方式；

• 阻尼齿轮可控制调节速度，用于快速或高精度移动；

• 线性升降行程34mm；

• 支持垂直方向的最大负载为1kg；

• 提供多种预装置选项；

显微精调调焦滑台利用钢珠导轨式齿条调焦机构以使运动平稳并消除空程，可进行总行程移动约34mm，实现显微镜头升降调节。该调焦手轮除了提供粗调行程的粗准焦螺旋外，细准焦螺旋可进行4mm/转的精密调节。

型号 MCT-LMP
规格 80.2*63.5*40.2mm（不含手轮）
升降行程 34mm，细焦调4mm/转
螺纹类型 前面板：M4*8处、M6*12处；后面板：M6*7处、M4*4处（沉头孔）、M6*2处（沉头孔）
重量 1166.7g
材质 7075铝合金+304不锈钢

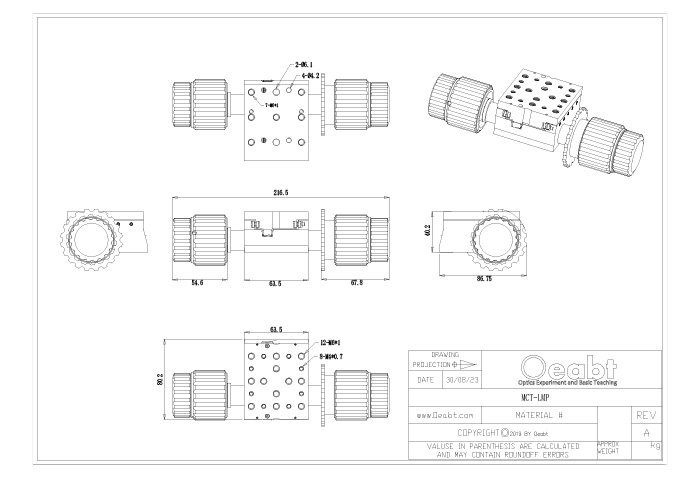

示意图
通用参数
（1）显微精调调焦滑台利用钢珠导轨式齿条调焦机构以使运动平稳并消除空程，可进行总行程移动约34mm，实现显微镜头升降调节。通过齿杆套的偏心调整,促进齿轮与齿条的啮合程度,以使运动平稳并消除空程。支持垂直方向的最大负载为1kg。(如需搭载更大负载联系客服咨询技术支持。)

（2）相较于MCT-LM2，该调焦手轮除了提供粗调行程的粗准焦螺旋外，细准焦螺旋可进行4mm/转的精密调节。此外，阻尼齿轮为阻尼调节，用于控制阻力大小来限制调节速度，依靠齿杆套与齿杆之间的摩擦阻力，保持调焦位置不自然下滑。

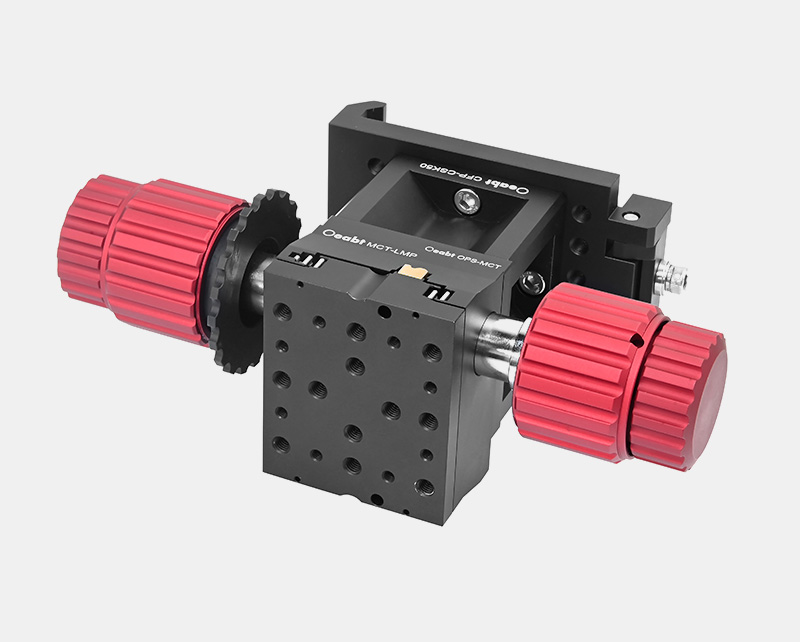

（3）前后面板可搭配不同的转接块连接安装至Ø1.5英寸接杆或66mm支架上；提供多种预装置安装选项：不同搭载方式的前面板均可实现安装笼式系统或其它实验装置。

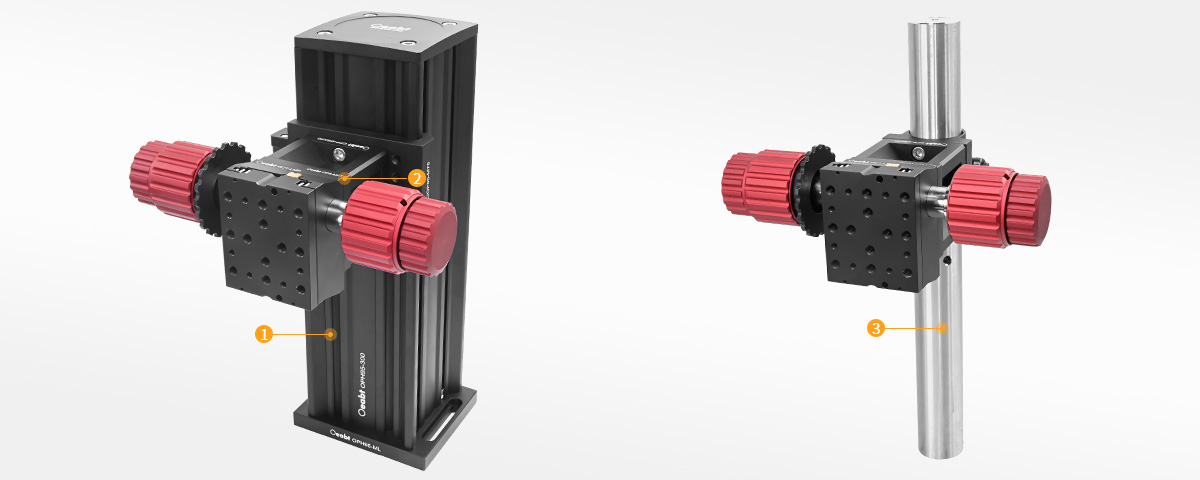

手动式组装安装

❶ OPH95系列 95mm重型导轨支架 点击购买>
 ❷ CFEP-S系列 Ø1.5英寸不锈钢立杆接杆 点击购买>



  • MCT-LMP STP文件

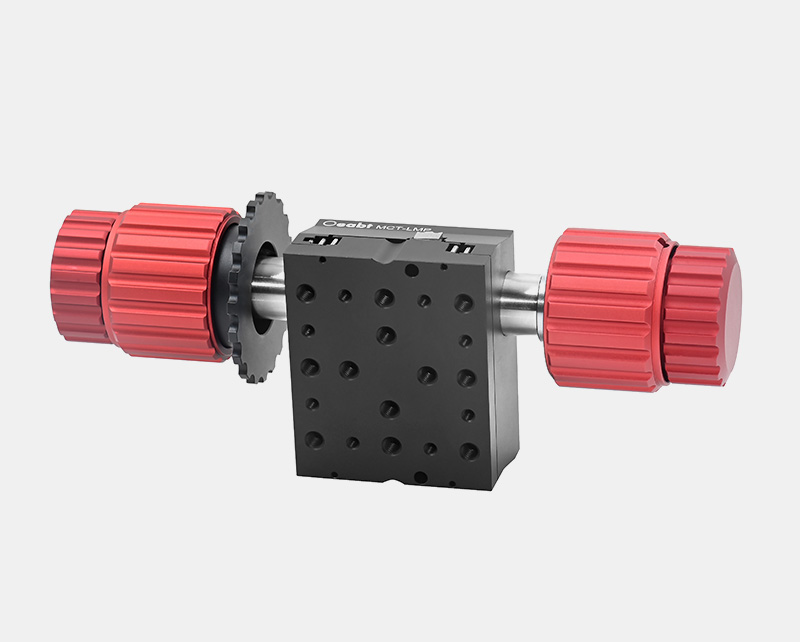

MCT-LMP 显微升降精调焦滑台

• 实现显微镜头升降的精密调节；

• 调焦手轮有粗准焦调和细准焦调两种调节方式；

• 阻尼齿轮可控制调节速度，用于快速或高精度移动；

• 线性升降行程34mm；

• 支持垂直方向的最大负载为1kg；

• 提供多种预装置选项；

显微精调调焦滑台利用钢珠导轨式齿条调焦机构以使运动平稳并消除空程，可进行总行程移动约34mm，实现显微镜头升降调节。

型号
规格
工程图
对比
单价
发货日期
购物车

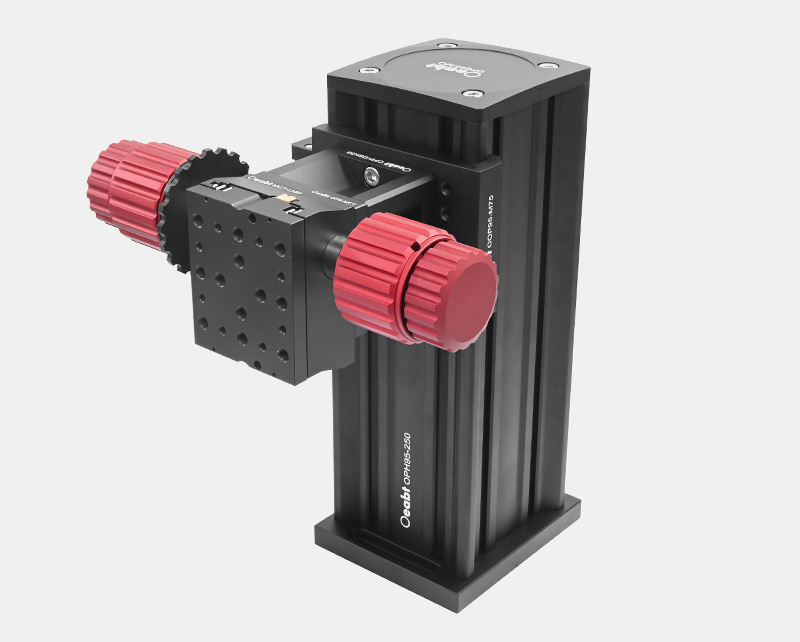

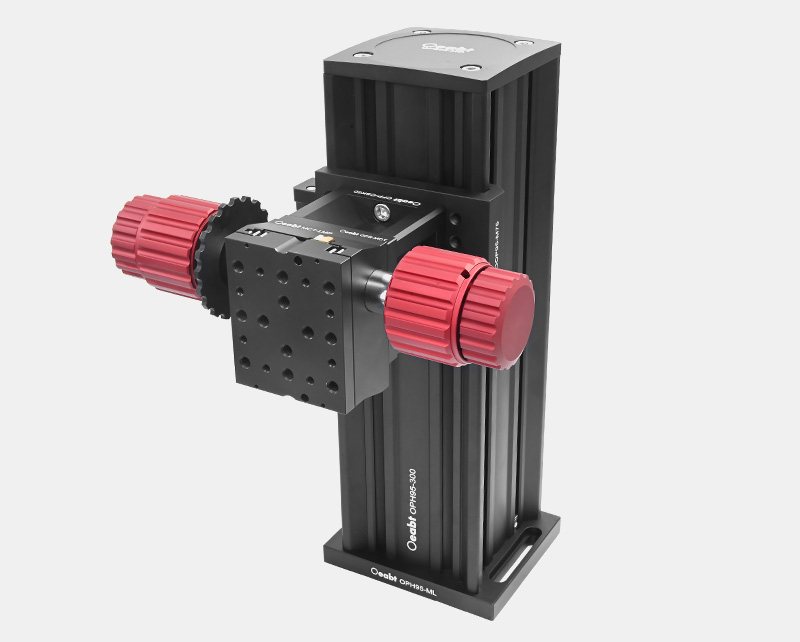

升降精调焦滑台套件【95mm导轨4件套】

• 线性升降行程34mm；

• 支持垂直方向的最大负载为1kg；

• 套件清单：MCT-LMP精调调焦滑台*1、CFP-CSK50转换延长块*1、OPS-MCT转换板*1、OOP95-M75导轨滑块*1

该预装置套件由MCT-LMP精调调焦滑台、CFP-CSK50转换延长块、OPS-MCT转换板、OOP95-M75导轨滑块为组合件出售。应用于95mm重型导轨支架，下拉提供多种预装置安装选项可购买。

型号
规格
工程图
对比
单价
发货日期
购物车

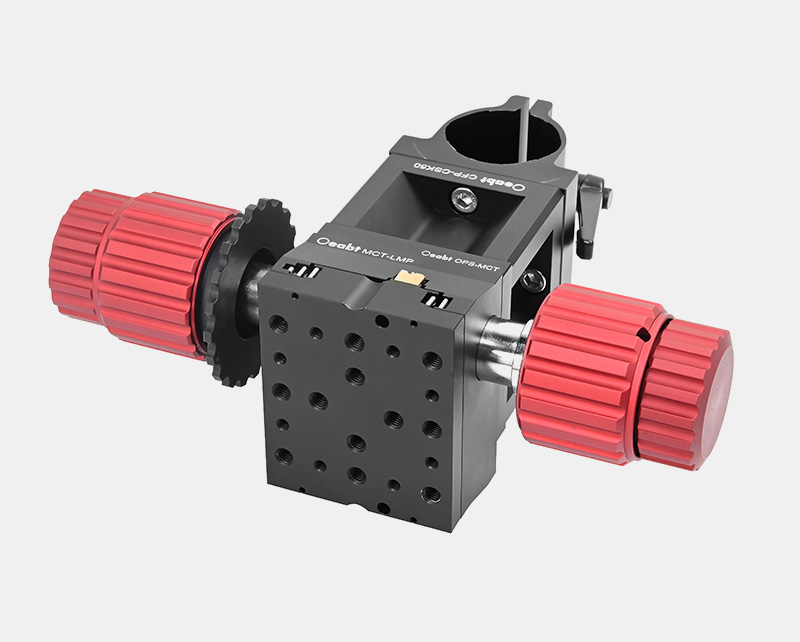

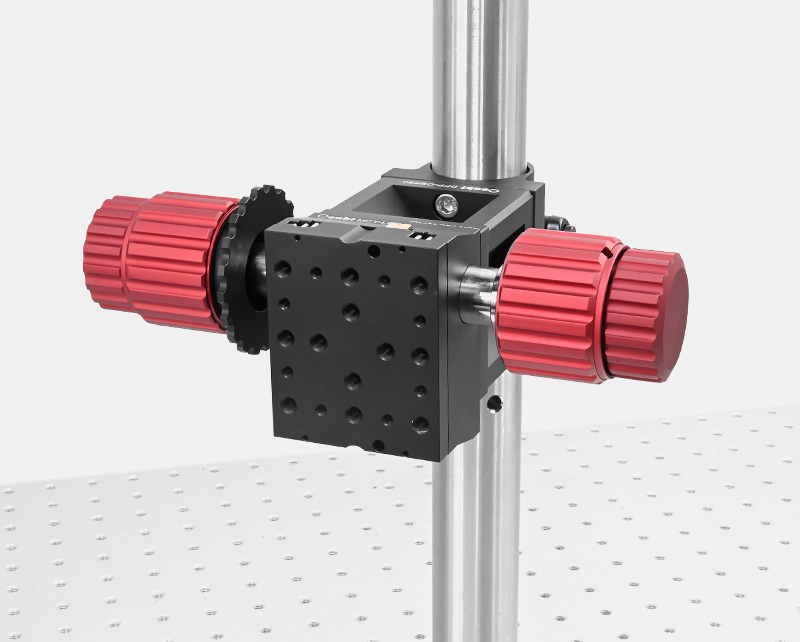

升降精调焦滑台套件【∅1.5英寸接杆4件套】

• 实现显微镜头升降调节；

• 线性升降行程34mm；

• 支持垂直方向的最大负载为1kg；

• 组合件：MCT-LMP精调调焦滑台*1、CFP-CSK50转换延长块*1、OPS-MCT转换板*1、CFP-A1.5接杆夹块*1

该预装置套件由MCT-LMP精调调焦滑台、CFP-CSK50转换延长块、OPS-MCT转换板、CFP-A1.5接杆夹块为组合件出售。应用于∅1.5英寸接杆，下拉提供多种预装置安装选项可购买。

型号
规格
工程图
对比
单价
发货日期
购物车

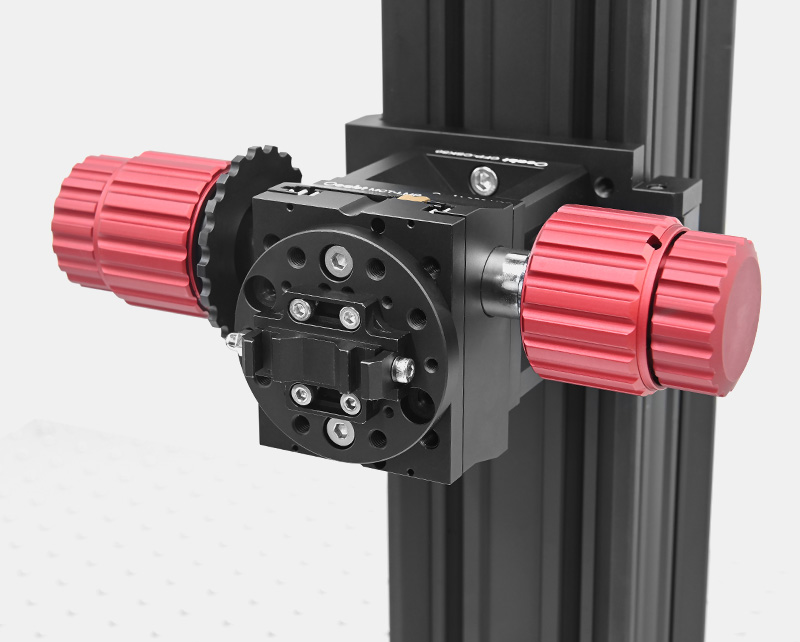

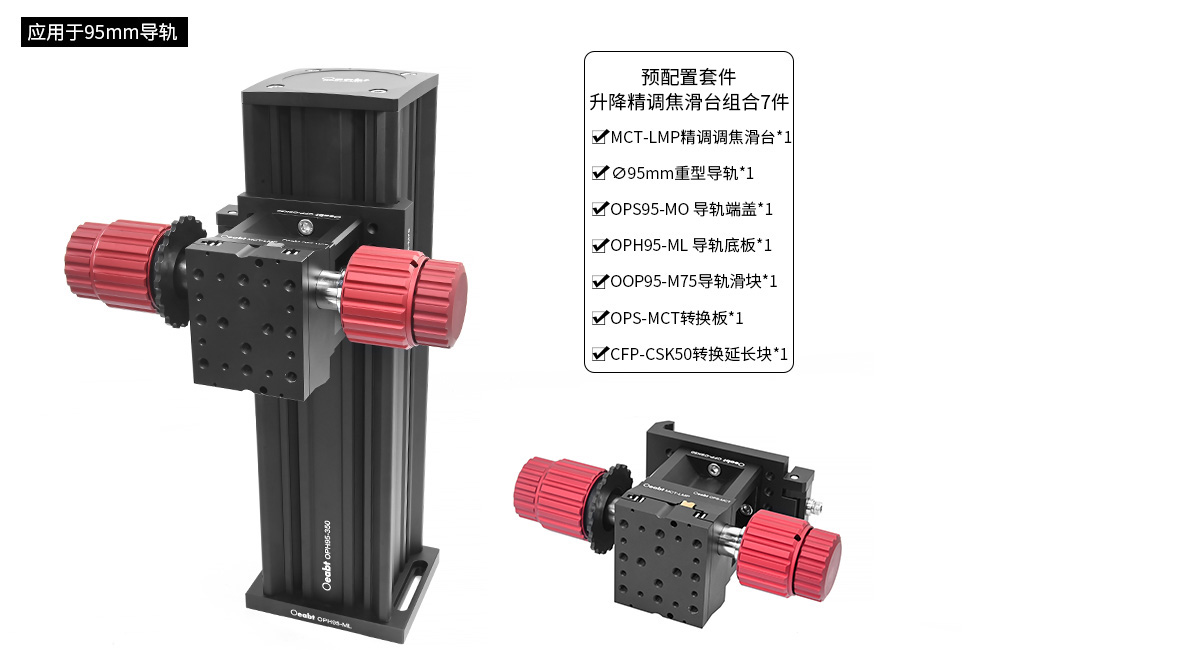

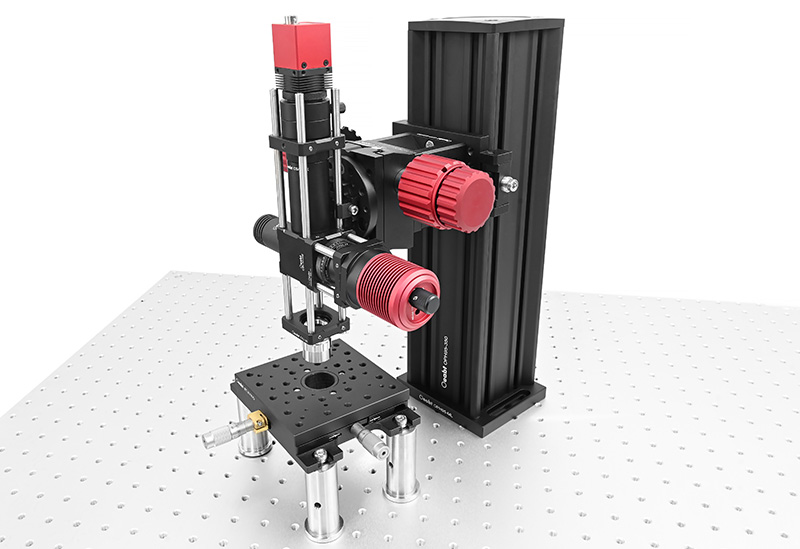

升降精调焦滑台套件【95mm导轨7件套】

• 实现显微镜头升降调节；

• 线性升降行程34mm；

• 支持垂直方向的最大负载为1kg；

• 组合件：MCT-LMP精调调焦滑台、∅95mm重型导轨、OPS95-MO导轨端盖、OPH95-ML导轨底板、OOP95-M75滑块、CFP-CSK50转换延长块、OPS-MCT转换板；

该预装置套件由MCT-LMP精调调焦滑台、∅95mm重型导轨、OPS95-MO导轨端盖、OPH95-ML导轨底板、OOP95-M75滑块、CFP-CSK50转换延长块、OPS-MCT转换板为组合件出售。应用于95mm重型导轨，下拉提供多种预装置安装选项可购买。

型号
规格
工程图
对比
单价
发货日期
购物车

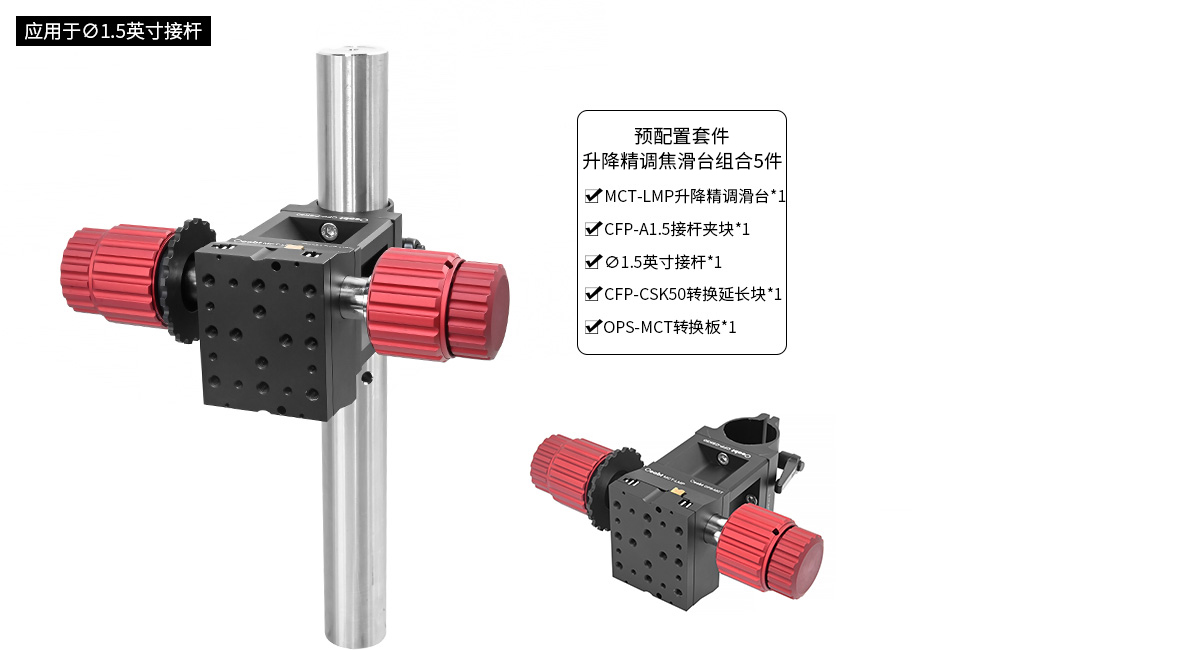

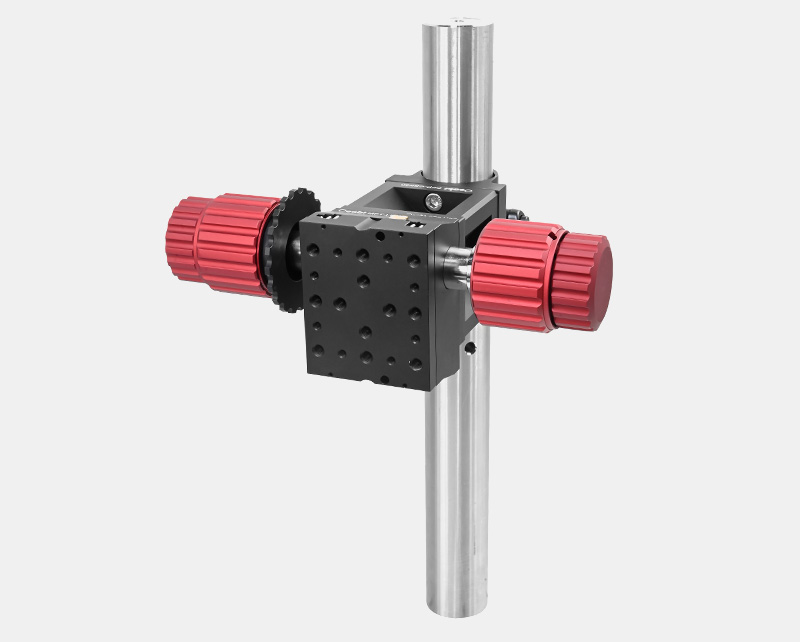

升降精调焦滑台套件【∅1.5英寸接杆5件套】

• 实现显微镜头升降调节；

• 线性升降行程34mm；

• 支持垂直方向的最大负载为1kg；

• 组合件：MCT-LMP精调调焦滑台*1、CFEP-S∅1.5英寸接杆、CFP-CSK50转换延长块*1、OPS-MCT转换板*1、CFP-A1.5接杆夹块*1

该预装置套件由MCT-LMP精调调焦滑台、CFEP-S∅1.5英寸接杆、CFP-CSK50转换延长块、OPS-MCT转换板、CFP-A1.5接杆夹块为组合件出售。应用于∅1.5英寸接杆，下拉提供多种预装置安装选项可购买。

型号
规格
工程图
对比
单价
发货日期
购物车

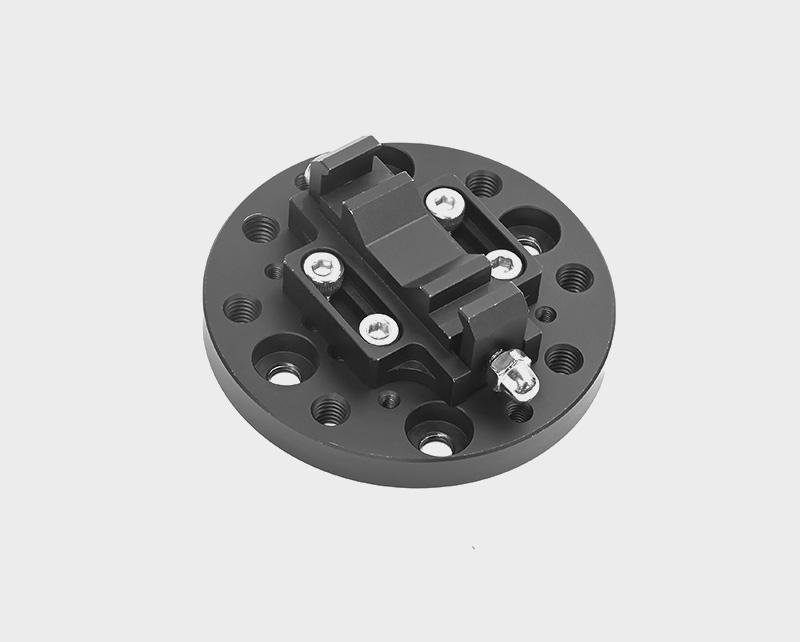

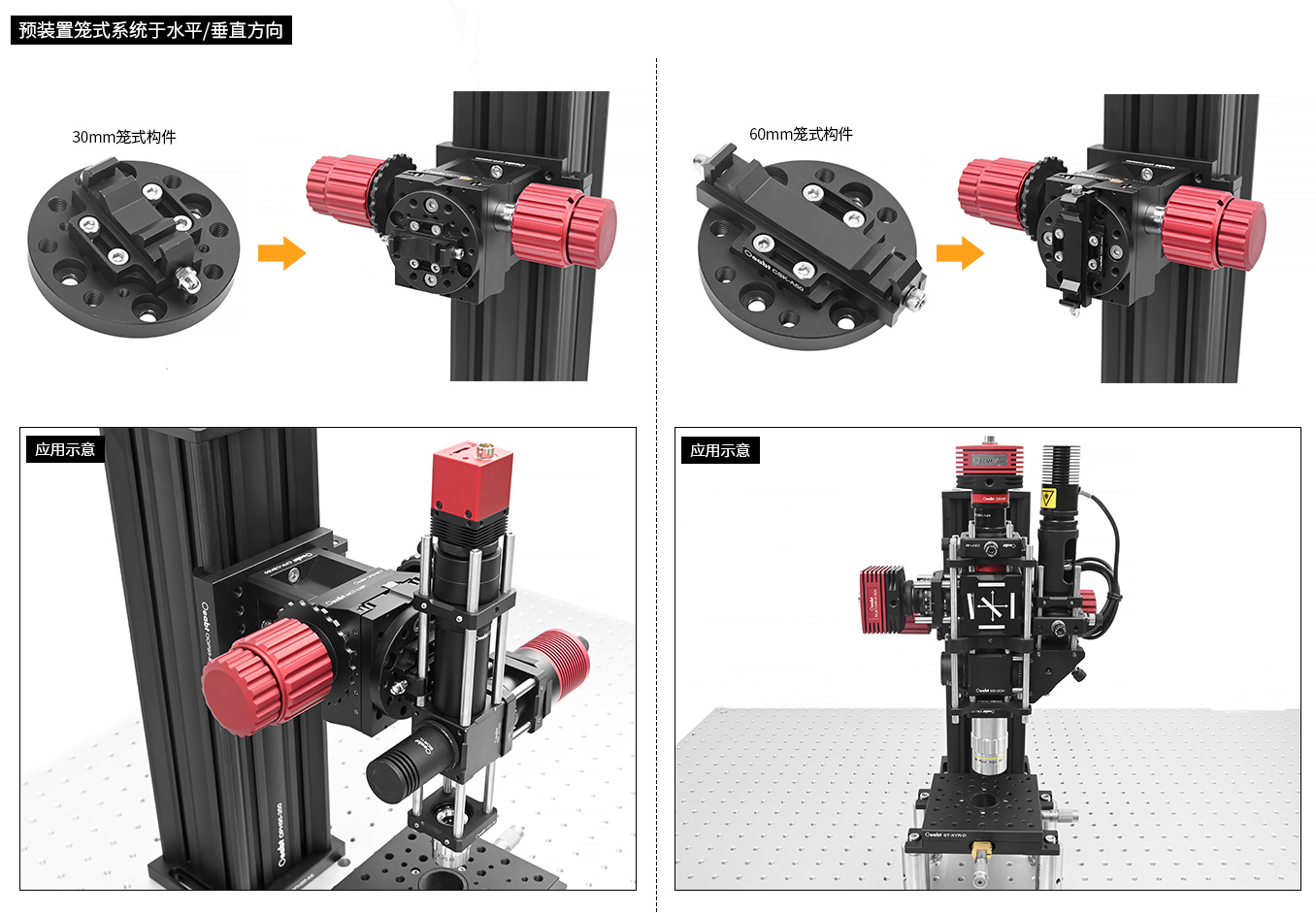

CSKA30-A2 30mm笼式构件

• 搭配升降调焦滑台组合使用；

• 可装载30mm笼式系统至显微镜系统；

30mm笼式构件可集成30mm笼式系统至显微镜系统内，下拉提供多种预装置安装选项可购买。

型号
规格
工程图
对比
单价
发货日期
购物车

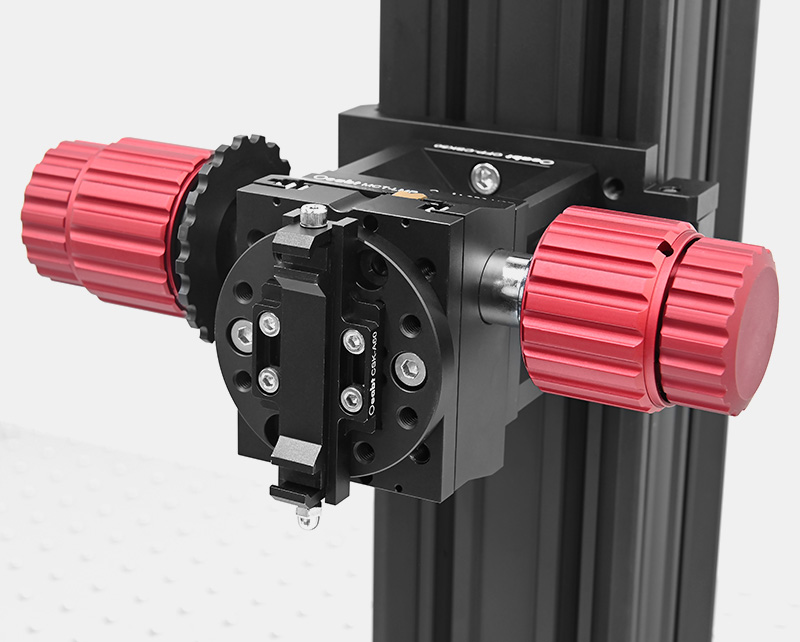

CSKA60-A2 60mm笼式构件

• 搭配升降调焦滑台组合使用；

• 可装载60mm笼式系统至显微镜系统；

60mm笼式构件可集成60mm笼式系统至显微镜系统内，下拉提供多种预装置安装选项可购买。

型号
规格
工程图
对比
单价
发货日期
购物车
