产品说明

• 60mm螺纹笼板可直接安装最大厚度为8.9mm的Ø2英寸光学元件；

• 可将装有光学镜片的螺纹笼板直接组和到60mm笼式系统中；

• 可通过底部M4螺纹孔安装在不锈钢接杆支杆上面；

• 笼板带有标准SM2(2.035"-40)螺纹；

SM2螺纹笼板是最常用的60mm笼板之一。它的中心有SM2(2.035"-40)螺孔，可安装厚8.9mm的Ø2英寸光学元件。利用两个CSK4 SM2卡环光学元件固定在笼板中。

示意图

通用参数

（1）CSJ-60螺纹笼板的中心具有SM2(2.035”-40)内螺纹,可安装最厚8.9mm的Ø2英寸光学元件,或SM2外螺纹的光机组件。利用附带的两个SM2卡环可将光学元件固定在笼板中,应用于60mm笼式系统。

（2）笼板通孔间距60*60mm，兼容我们的Ø6mm笼杆。通孔侧边有M3紧定螺丝,用于固定笼板在笼式系统中的位置。使用1.6mm六角扳手即可将其锁定。

（3）可利用底部M4螺孔用于安装接杆。

（4）60mm螺纹笼板；30mm螺纹笼板；

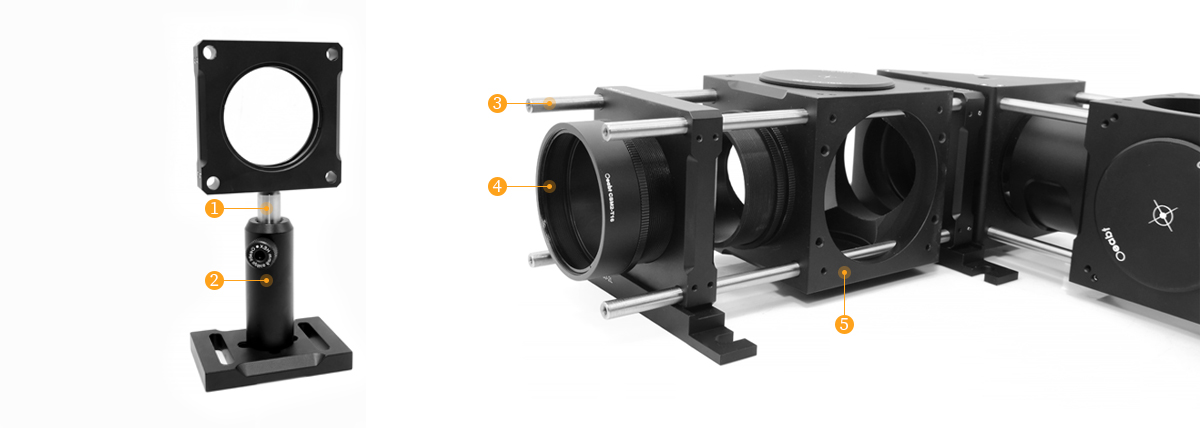

手动式组装安装

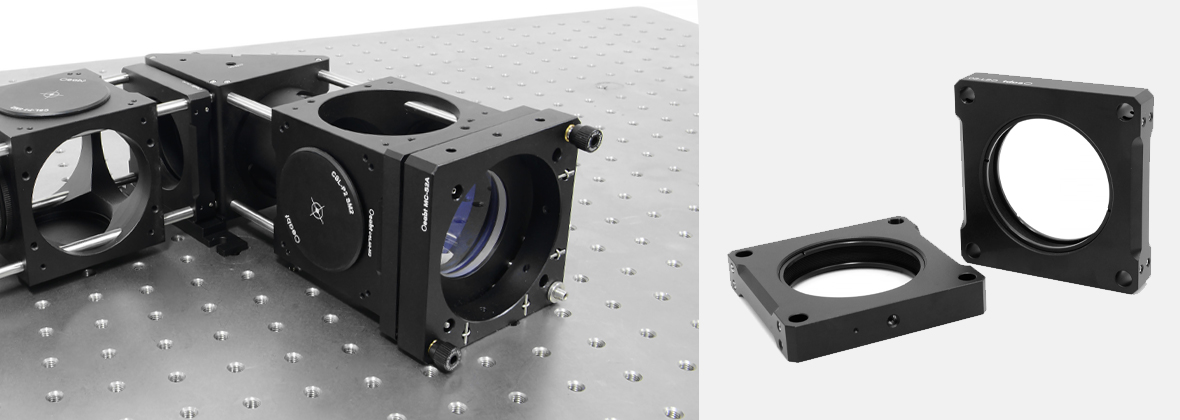

Oeabt的笼式系统提供不同的可用于笼式共轴系统的配件和转接件，可通过安装接杆或透镜套管，可以将笼式系统集成到光学设备中去。

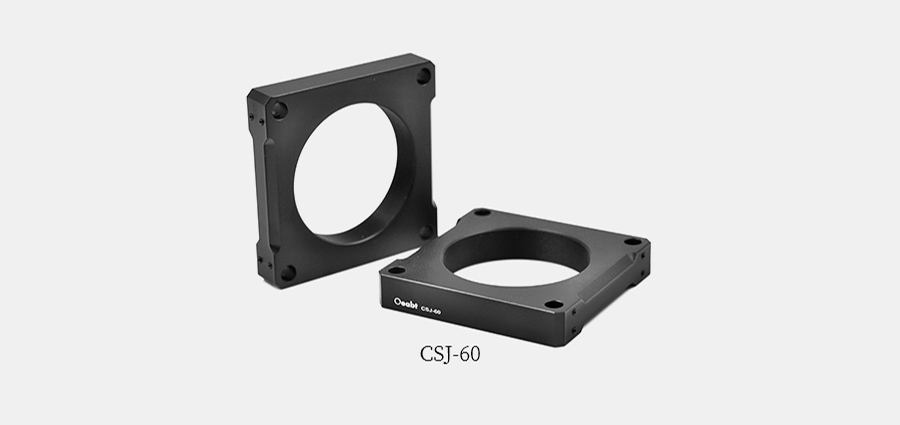

CSJ-60 60mm螺纹笼板

• SM2（2.035”-40）内螺纹；

• 可安装最大厚度为8.9mm的Ø2英寸光学元件；

• 兼容60mm笼式系统，将光学元件安装到笼式系统中；

• 可通过M4螺纹孔安装到Ø12mm接杆；

• 附带2个CSK4卡环；

CSJ-60螺纹笼板的中心具有SM2（2.035”-40）内螺纹，可安装最厚8.9mm的Ø2英寸光学元件，或SM2外螺纹的光机组件。利用附带的两个SM2卡环可将光学元件固定在笼板中，应用于60mm笼式系统。

型号

规格

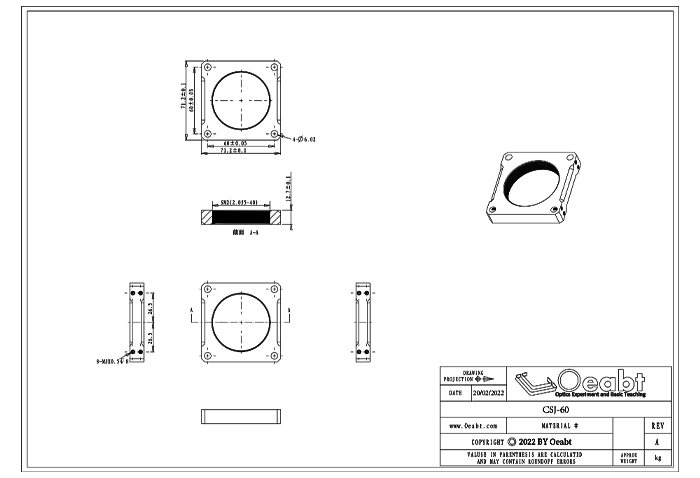

工程图
