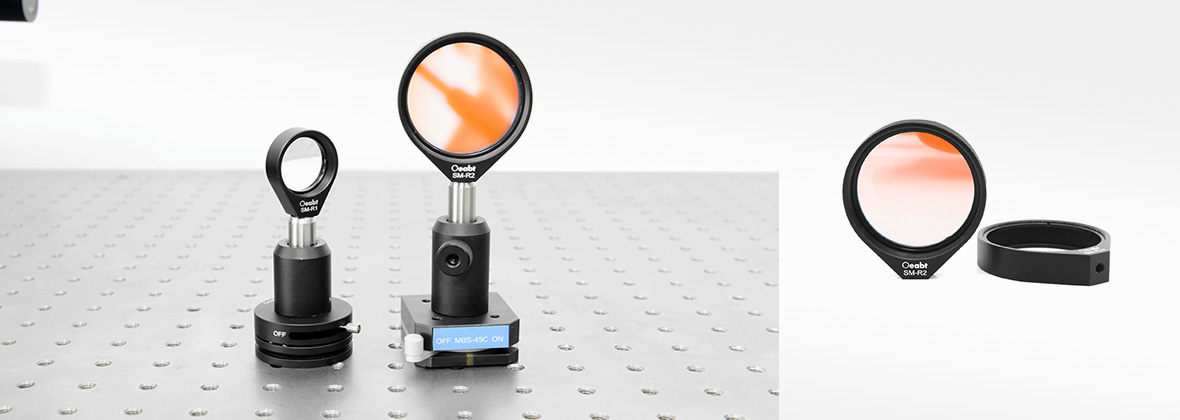

SM-R2系列 Ø2英寸固定式安装座

产品推荐

产品推荐

首页 > 产品中心 > 光学调整架 > SM-R2系列 Ø2英寸固定式安装座
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载
产品说明

• SM2 (2.035”-40)内螺纹,用于O2英寸光学元件或透镜套筒;

• 底部M4螺纹安装孔，用于安装Oeabt系列接杆；

SM-R2系列固定式安装座带SM2（2.035”-40）内螺纹，用于安装Ø2英寸的光学元件或带外螺纹的透镜套筒。底部M4螺纹孔便于安装到Ø12mm不锈钢接杆，用于自由空间。
型号
 SM-R2
 SM-R2A
规格
 55.9*12.7*62.5mm
中心孔径
 SM2(2.035”-40)半螺纹
 SM2(2.035”-40)全螺纹
螺纹类型
 M4
重量
 18.3g
 19.1g
材质
 7075铝合金

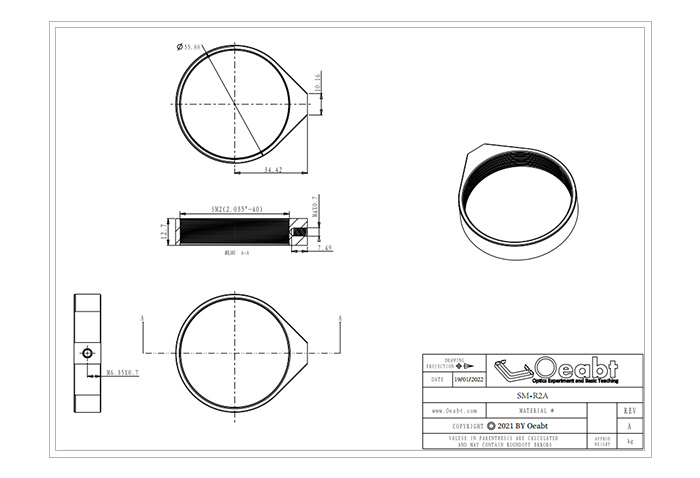

示意图
通用参数

☑光学知识点


- 光学常用螺纹尺寸标准

这是美国 Thorlabs 公司特有的螺纹,不是常用的光学螺纹。SM在螺纹表达上是缝纫机螺纹的代号,  但美国这公司把它用来对光学镜头及套筒内外螺纹连接。螺纹性质为UNS，美国统一特殊螺纹,公差精度为2A/2B,这螺纹特殊地方是不管直径大小，螺距一样为每英寸40牙。具体尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2则表示1和2英寸】

系列  类型
 螺纹(in)
 公称直径(mm)
 小径(mm)
 中径(mm)
 大径(mm)
SM05
 内 0.535-40
 13.59
 12.98±0.07
 13.24±0.05
 ＞13.59
SM05
 外 0.535-40
 13.59
 ＜12.78 13.10±0.05
 13.50±0.05
SM1
 内 1.535-40
 26.29
 25.68±0.07
 25.95±0.05
 ＞26.29
SM1
 外 1.535-40
 26.29
 ＜25.48
 25.79±0.05
 26.19±0.06
SM2
 内 2.535-40
 51.69
 51.08±0.075
 51.35±0.075
 ＞51.69
SM2
 外 2.535-40
 51.69
 ＜50.87
 51.18±0.05
 51.59±0.05

☑产品描述



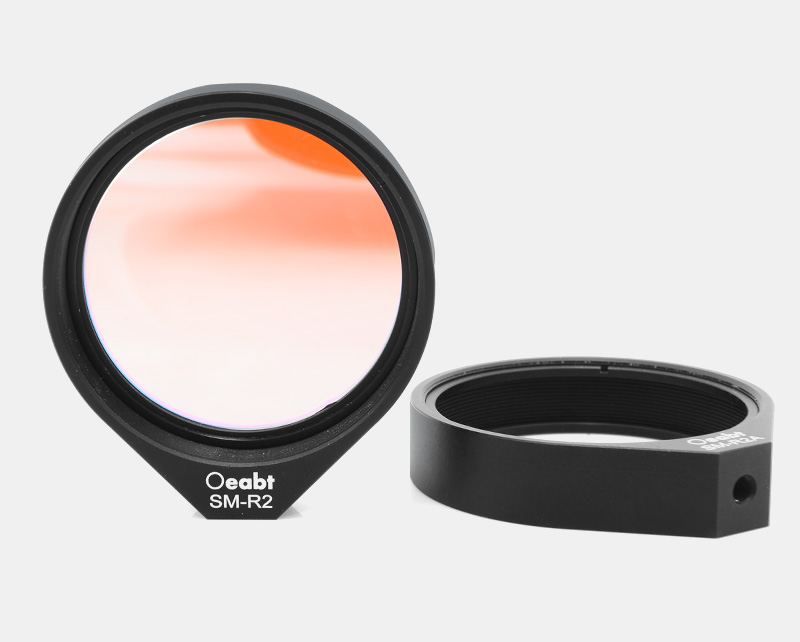

（1）SM-R2系列固定式安装座带SM2（2.035”-40）内螺纹，用于安装Ø2英寸的光学元件或带外螺纹的透镜套筒。安装座有全螺纹和半螺纹可选，附带卡环用于固定光学元件。


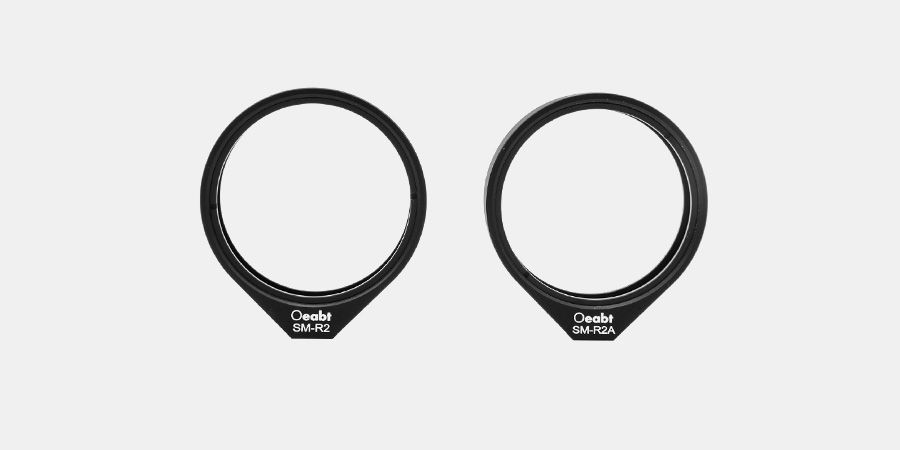

（2）SM-R2是SM2（2.035”-40）半螺纹，可安装最厚为9.5mm的光学元件。而SM-R2A为SM2（2.035”-40）全螺纹，可安装最厚为9.0mm的光学元件。


（3）底部M4螺纹孔便于安装到Ø12mm不锈钢接杆，用于自由空间。同时我们还有SM-R1 Ø1英寸的固定式安装座可供选择。

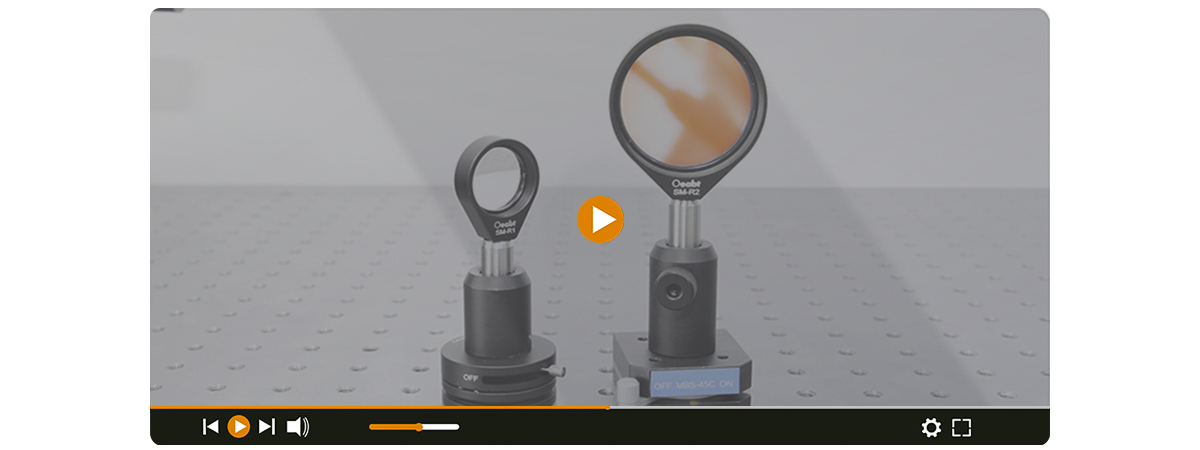

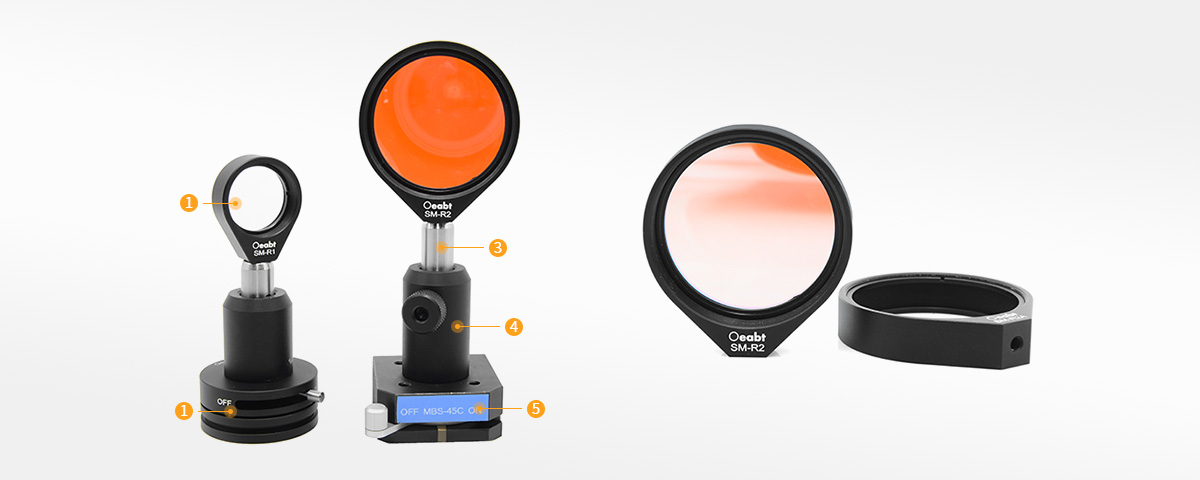

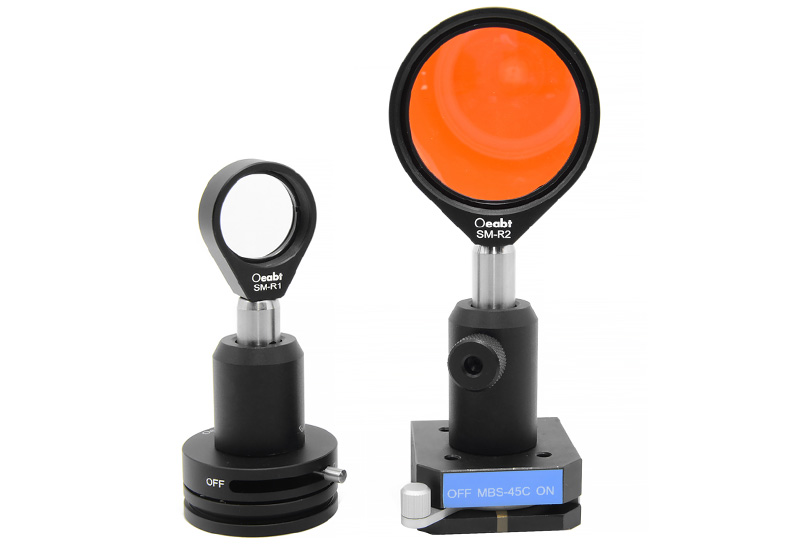

➊ SM-R1 固定式透镜安装座 点击购买 >
➋ MBS-C43 圆形磁力底座 点击购买 >
➌ SM-R1 固定式透镜安装座 点击购买 >
➍ CA-A系列 接杆支架 点击购买 >
➎ CA-A系列 接杆支架 点击购买 >




  • SM-R2A STP文件
  • SM-R2 STP文件

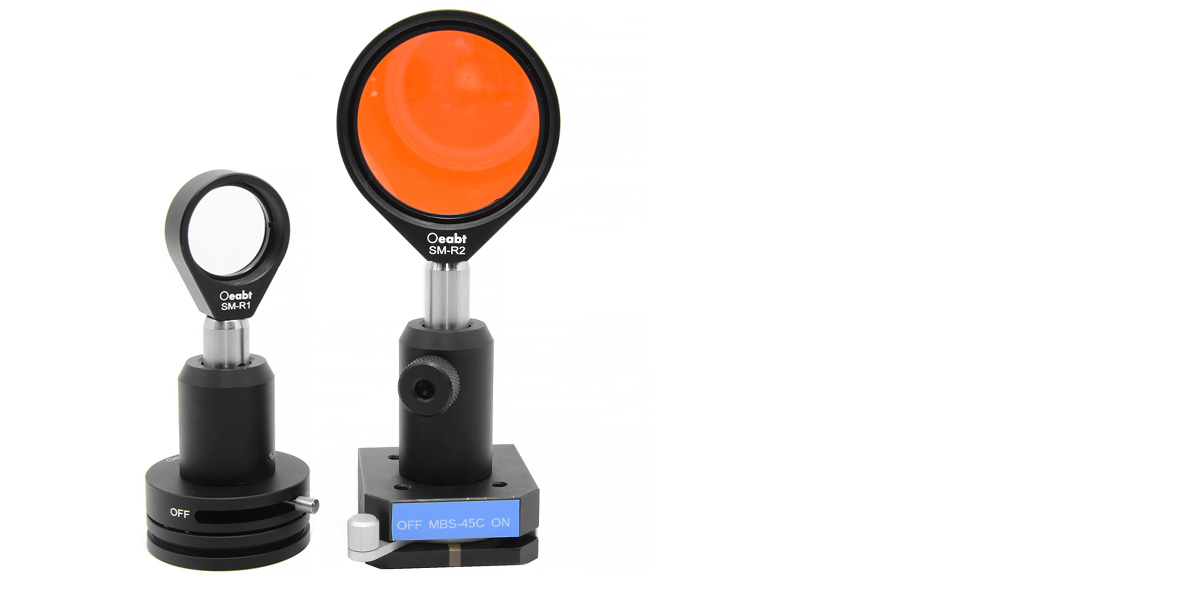

SM-R2 Ø2英寸固定式安装座

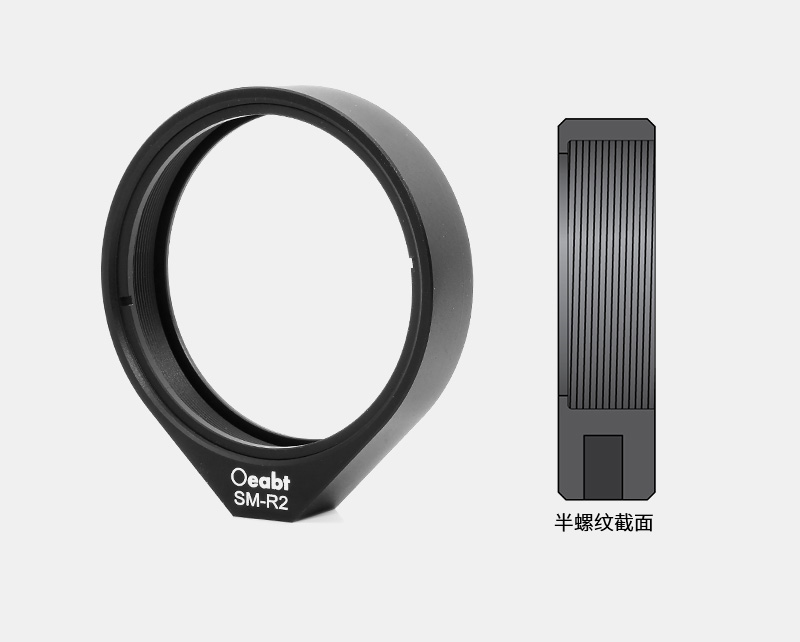

• SM2 (2.035”-40)半螺纹；

• 可安装O2英寸，最厚9.5mm的光学元件；

• 兼容Ø2英寸SM2螺纹套筒；

• 底部M4螺纹安装孔，用于安装Oeabt系列接杆；

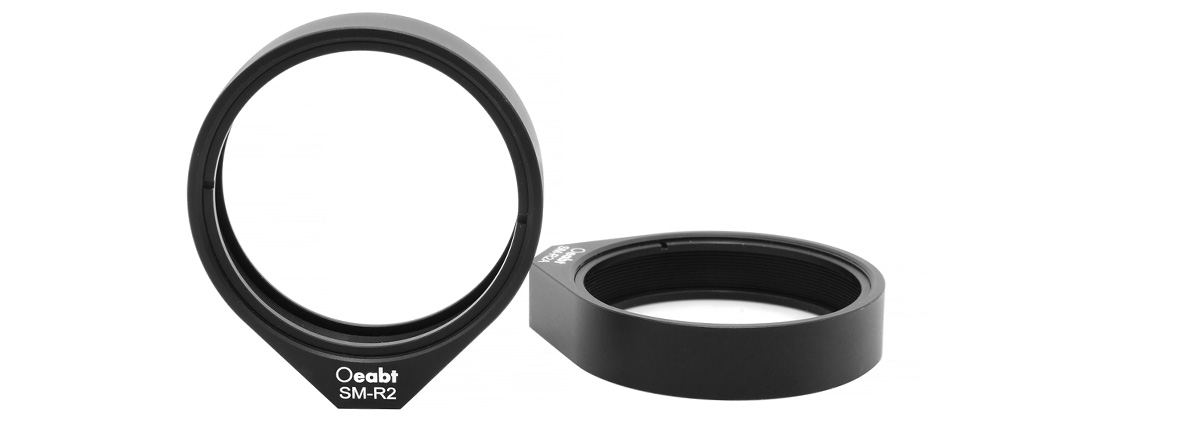

SM-R2安装座是SM2（2.035”-40）半螺纹，可安装最厚为9.5mm的O2英寸光学元件，附带1个卡环用于固定光学元件。

型号
规格

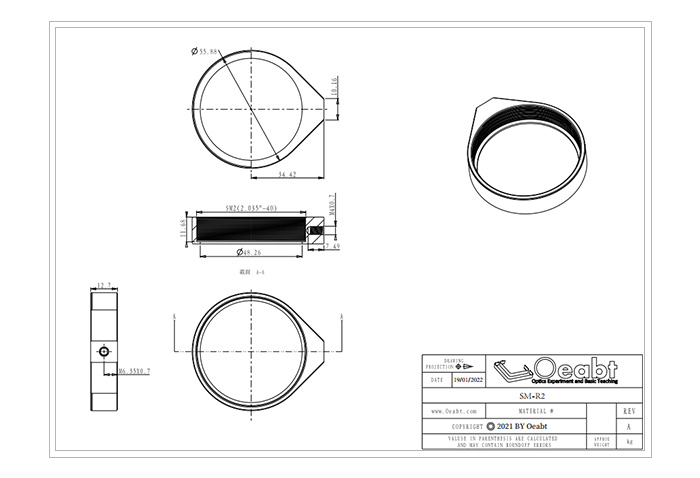

工程图
对比
单价
发货日期
购物车
SM-R2A Ø2英寸固定式安装座

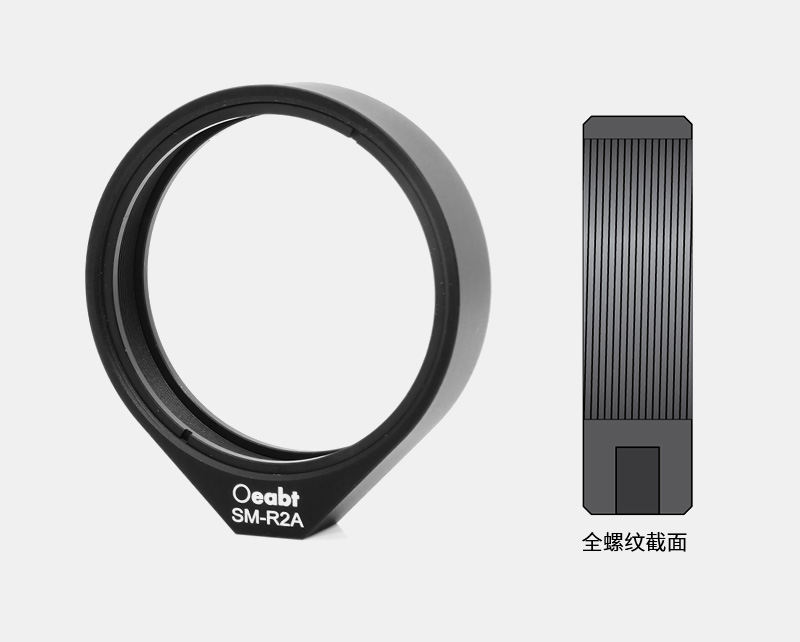

• SM2 (2.035”-40)全螺纹；
