SM-R1 固定式透镜安装座

产品推荐

产品推荐

首页 > 产品中心 > 光学调整架 > SM-R1 固定式透镜安装座
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载
产品说明

• 兼容Ø1英寸或Ø25mm的各种光学元件；

• 可安装最厚为7mm厚度的光学元件；

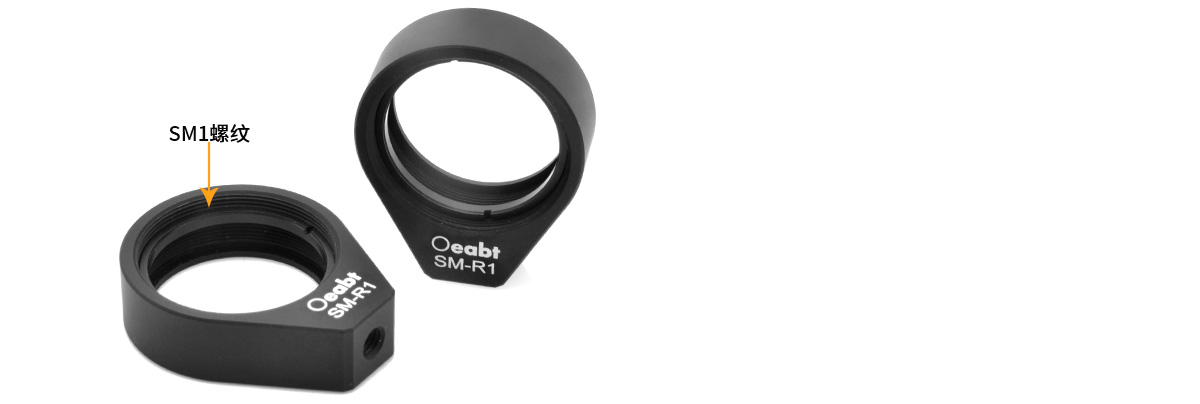

• SM1(1.035”-40)内螺纹，附带1个标准SM1卡环；

• 底部M4螺纹安装孔，用于安装Oeabt系列接杆；

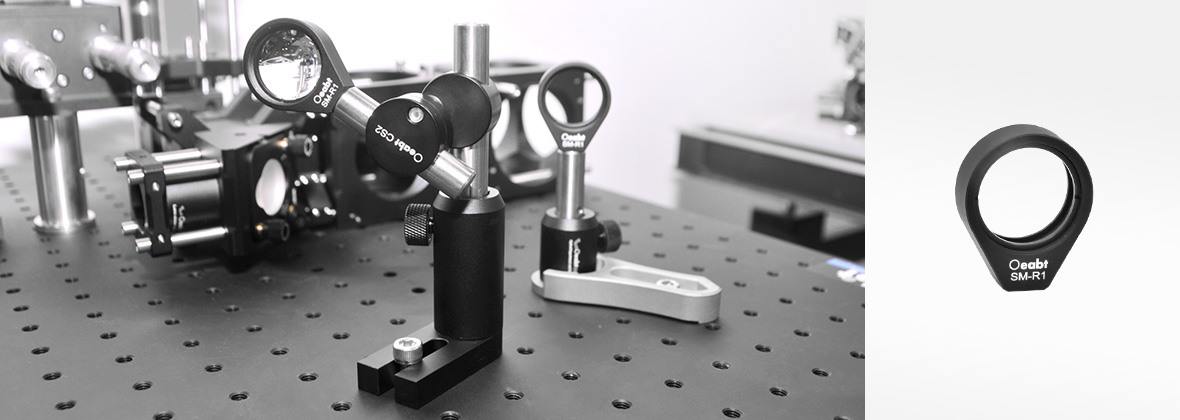

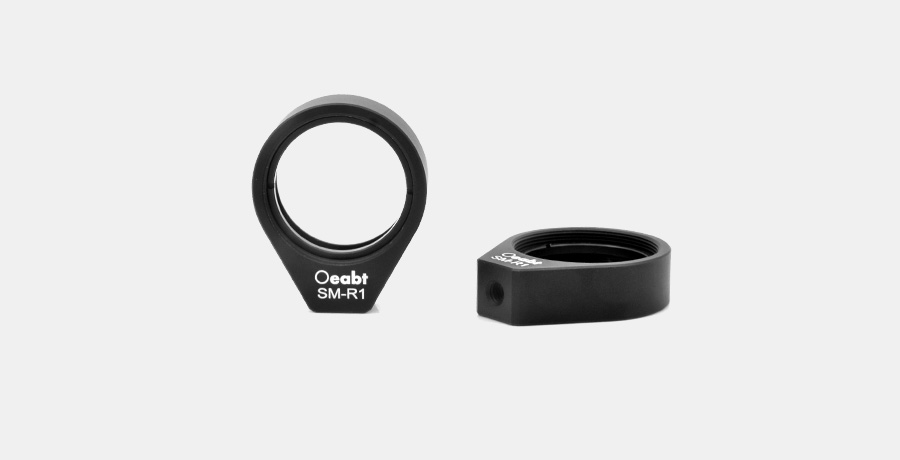

SM-R1固定式安装座外形小巧，重量轻。可安装Ø1英寸，最厚为7mm的光学元件。带有SM1内螺纹，且附带1个固定光学元件的卡环。
固定式透镜安装座
型号
 		SM-R1
规格
 		37.3*30.4*10.2mm
中心孔径
 		SM1内螺纹,兼容1英寸光学元件
螺纹类型
 		M4
重量
 		8.9g
材质
 		7075铝合金

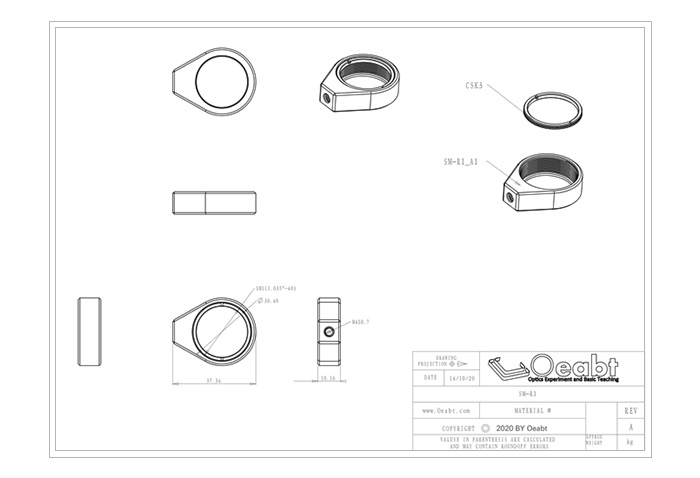

示意图
通用参数

☑光学知识点

- 光学常用螺纹尺寸标准

这是美国 Thorlabs 公司特有的螺纹,不是常用的光学螺纹。SM在螺纹表达上是缝纫机螺纹的代号,  但美国这公司把它用来对光学镜头及套筒内外螺纹连接。螺纹性质为UNS，美国统一特殊螺纹,公差精度为2A/2B,这螺纹特殊地方是不管直径大小，螺距一样为每英寸40牙。具体尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2则表示1和2英寸】

系列  类型
 螺纹(in)
 公称直径(mm)
 小径(mm)
 中径(mm)
 大径(mm)
SM05
 内 0.535-40
 13.59
 12.98±0.07
 13.24±0.05
 ＞13.59
SM05
 外 0.535-40
 13.59
 ＜12.78 13.10±0.05
 13.50±0.05
SM1
 内 1.535-40
 26.29
 25.68±0.07
 25.95±0.05
 ＞26.29
SM1
 外 1.535-40
 26.29
 ＜25.48
 25.79±0.05
 26.19±0.06
SM2
 内 2.535-40
 51.69
 51.08±0.075
 51.35±0.075
 ＞51.69
SM2
 外 2.535-40
 51.69
 ＜50.87
 51.18±0.05
 51.59±0.05


☑产品描述

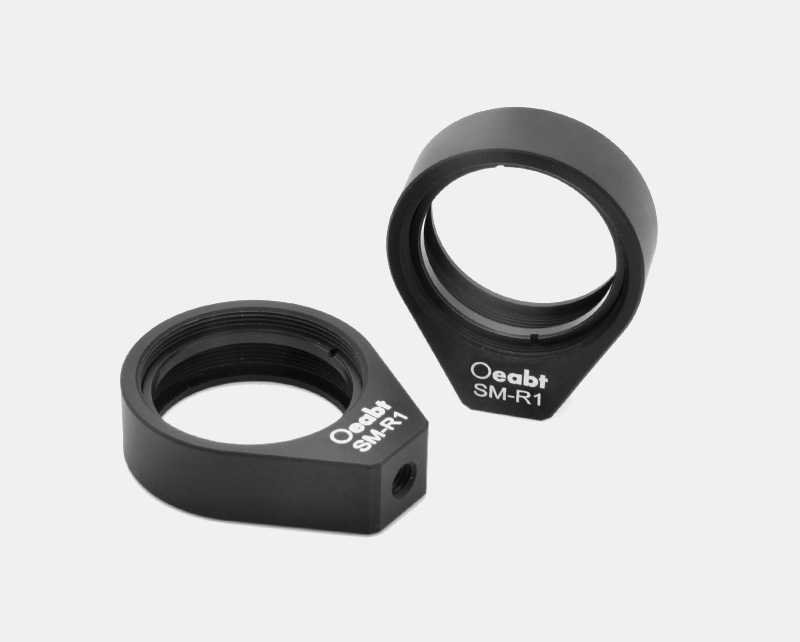

（1）SM-R1固定式安装座外形小巧，重量轻。可安装Ø1英寸，最厚为7mm的光学元件。带有SM1内螺纹，且附带1个固定光学元件的卡环。

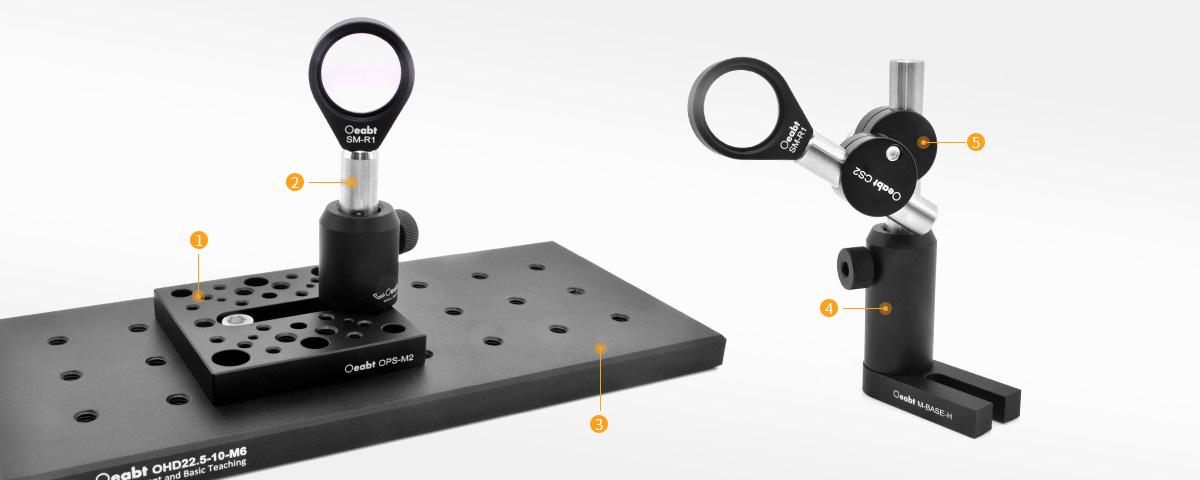

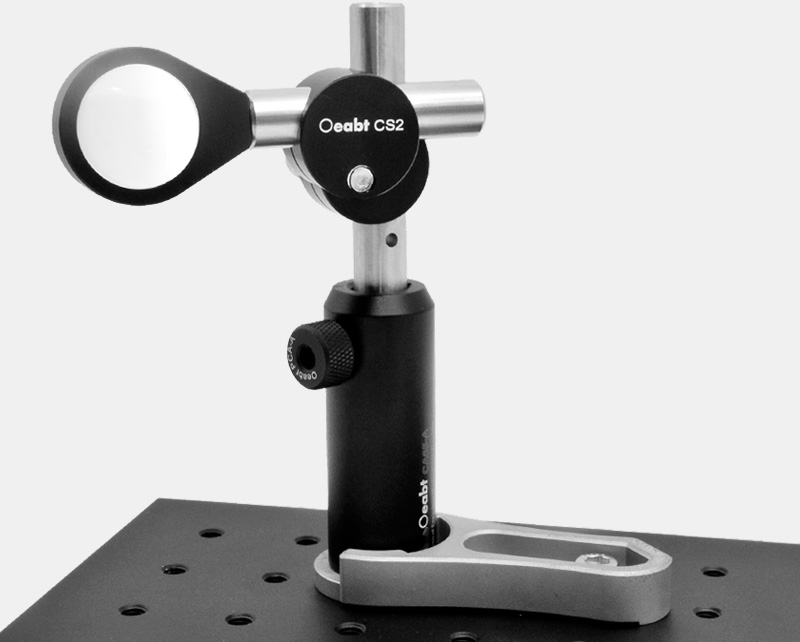

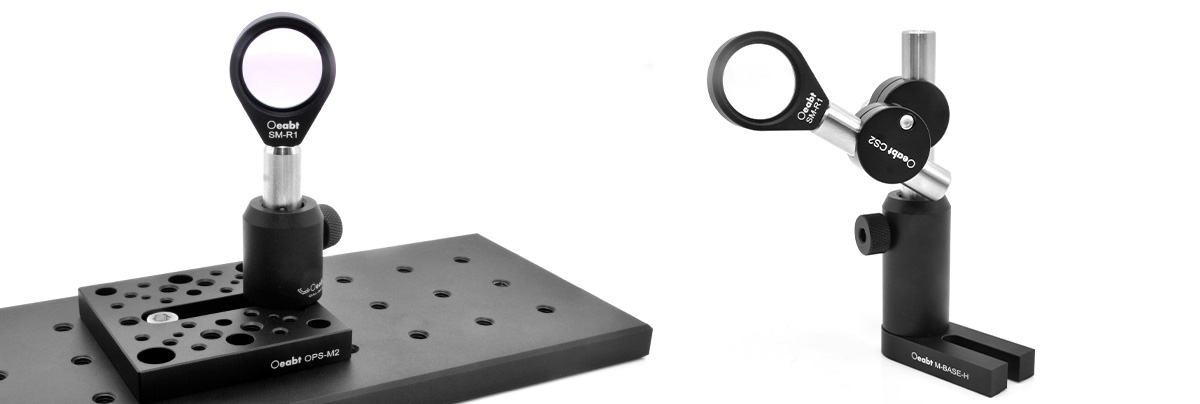

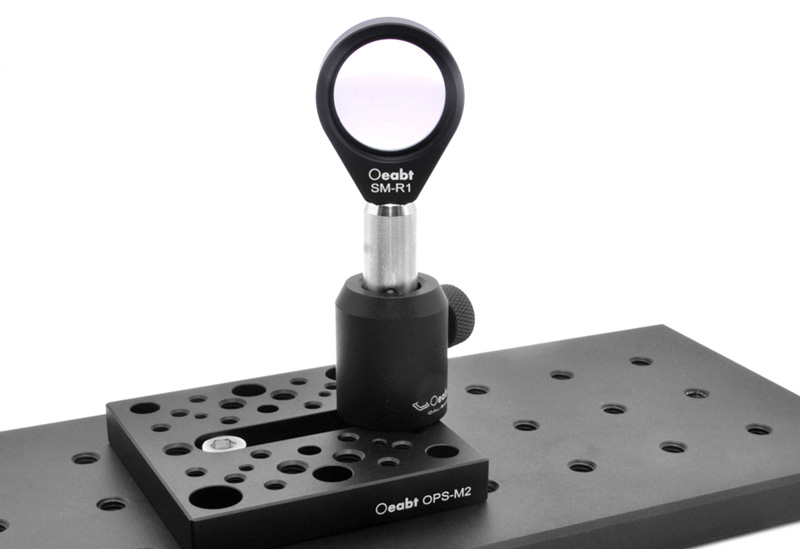

（2）底部M4螺纹孔便于安装到Ø12mm不锈钢接杆，用于自由空间。搭配CS2 可调角度接杆夹使用,可在实验装置中自由偏转, 灵活性大幅提高。

 ❶ OPS-M2 通用底板 点击购买 >  ❷ PCA-S系列 Ø12mm不锈钢接杆 点击购买 >
 ❸ OHD-M系列 小规格面包板 点击购买 >  ❹ CA-A系列 接杆支架 点击购买 >
 ❺ CS2 可调角度接杆夹 点击购买 >




      Oeabt提供多种光学调整架和安装座，能够安装许多常规尺寸的光学元件。固定式光学镜架具有一体式设计，可集成到激光系统或其他紧凑设计的系统中，适合对稳定度要求极高的应用。能够在光路系统中轻松搭建光学实验平台。

  • SM-R1 STP文件
SM-R1 固定式透镜安装座

• 兼容Ø1英寸或Ø25mm的各种光学元件；

• 可安装最厚为7mm厚度的光学元件；

• SM1(1.035”-40)内螺纹，附带1个标准SM1卡环；

• 底部M4螺纹安装孔，用于安装Oeabt系列接杆；

SM-R1固定式安装座外形小巧，重量轻。可安装Ø1英寸，最厚为7mm的光学元件。带有SM1内螺纹，且附带1个固定光学元件的卡环。
