OsCam Vision® 科研相机

产品推荐

首页 > 产品中心 > 科学相机 > OsCam Vision® 科研相机
参数规格 曲线 技术说明 组装 应用举例 工程图下载 3D模型下载
产品说明

该产品非质量问题,不允许退换;

高分辨率Cmos传感器,提供彩色、单色及近红外(NIR)增强型;

像素级别从130万像素至1200万像素可选;

支持外部触发和持续曝光模式,采用全局或高速帘幕快门;

SDK和编程接口支持C++、C#、Visual Basic、NET、Python以及Labview(dll库,非vi函数库);

SM1(1.035"-40)螺纹,带兼容标准C-Mount(1.000"-32)的转接件;

英制1/4”-20螺孔和公制M4螺孔,用于接杆安装;

应用:可见光/近红外成像;电生理学/生物切片成像;材料检验;多光谱成像(需配合专用光源);医学/眼科成像;血管成像;激光散斑成像;半导体检测与一般测量;荧光显微镜;明/暗场电子显微镜;

OEABT®带有高分辨率Cmos传感器的OsCam Vision®系列科学相机,为电子显微成像及荧光检测应用等提供极高的噪声抑制与高灵敏度图像采集功能。点击下载Oscam (V1.0.4 Beta) SetupOsCam科学相机软件用户手册
帘幕快门【彩色】
型号
MUS210C-R
MUS640C-R
MUS1200C-R
有效像素
210 万
640万
1200万
靶面尺寸
1/2.8"
1/1.8"
1/1.7"
像素尺寸
2.9µm
2.9µm
1.85µm
最大分辨率
1944*1096
3096*2080
4072*3046
帧速率
60fps
30fps
14fps
最小曝光时间
15µs
28µs
91µs
信噪比
50dB
50dB
49dB
动态范围
75dB
70dB
68dB

帘幕快门【黑白】
型号
MUS210M-R
MUS641M-R
MUS1201M-R
有效像素
210 万
640万
1200万
靶面尺寸
1/2.8"
1/1.8"
1/1.7"
像素尺寸
2.9µm
2.9µm
1.85µm
最大分辨率
1944*1096
3096*2080
4072*3046
帧速率
60fps
30fps
14fps
最小曝光时间
15µs
5µs
17µs
信噪比
50dB
50dB
49dB
动态范围
75dB
70dB
68dB

全局快门
型号
MUS231M-G
MUS231C-G
MUS500M-G
MUS500C-G
色彩
黑白
彩色
黑白
彩色
有效像素
230万
500万
靶面尺寸
1/1.2”
1/1.8”
2/3”
像素尺寸
5.86µm
3.45µm
最大分辨率
1936*1216
2464*2056
帧速率
40fps
38fps
最小曝光时间
27µs
26µs
信噪比
45.2dB
40dB
动态范围
72dB
70dB

全局快门【近红外增强型
型号
MUE130M-G-NIR
感光元件
近红外增强型CMOS
有效像素
130万
靶面尺寸
1/1.8"
像素尺寸
5.3μm
最大分辨率
1280*1024
帧速率
60fps
色彩
黑白

全局快门【高速高灵敏度型
型号 MUS40M-G
感光元件 高速高灵敏度型 CMOS
有效像素 40万
靶面尺寸 1/2.9”
像素尺寸 6.3μm
最大分辨率 720*540
帧速率 328fps
色彩 黑白
快门类型 全局曝光
读出模式 逐行




示意图
通用参数
公共参数
感光元件
CMOS
色彩
彩色/黑白/近红外光谱增强型
快门类型
全局快门/帘幕快门
读出模式
逐行
传输接口
USB3.0 接口、最大带宽 5.0Gbps
供电方式
USB3.0 接口供电、500~800mA@5V
图像存储
256Mb 帧存储器
输入输出
光耦隔离 GPIO、1 路外触发输入、1 路闪光灯输出、1 路 5V 输入/输出
基本功能
图像预览、图像采集、视频录像
可编程控制

预览视场 ROI、采集视场 ROI、SKIP/Binning 模式、对比度、亮度、饱和度、Gamma 值、增益、曝光、
噪点去除、聚焦评估、自定义序列号(0~255)、硬件白平衡、LUT 查找表、CCM 色彩校正

白平衡
自动/手动控制
曝光
自动/手动控制
图像格式
支持 RAW8,MONO8,BAYER24,BAYER32 图像预览采集,Jpeg、Bmp、Tiff 图像格式保存
标准支持
USB3 VISION、Twain、DirectSHOW
系统支持
Windows XP/7/10 32&64 位系统,Linux X86/ARM,Android 系统
镜头接口
SM1(1.035”-10)螺纹,附带C-Mount(1.000"-32)接口转接件
工作温度
-10℃至 60℃
储藏温度
-30℃至 70℃
整机尺寸
52*52*38mm
相机重量
整机 170.0g(全铝合金外壳)
附件

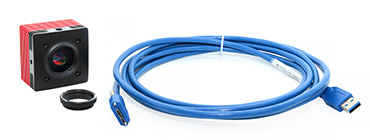

彩色相机标准红外截至滤光片(黑白相机不含)、3米专用 USB3.0 固定线缆、6-pin HiroseGPIO 连接器


产品描述




(1)OsCam Vision®系列科学相机提供彩色、单色及近红外(NIR)增强型传感器,像素级别从130万像素至1200万像素可选。支持外部触发和持续曝光模式,并采用全局或高速帘幕快门,影像清晰,细节丰富,色彩还原度高。无风扇冷却系统,不存在振动造成图像模糊现象,通过散热鳍片被动散热,有效控制温升,从而抑制传感器暗电流及图像噪点的产生。

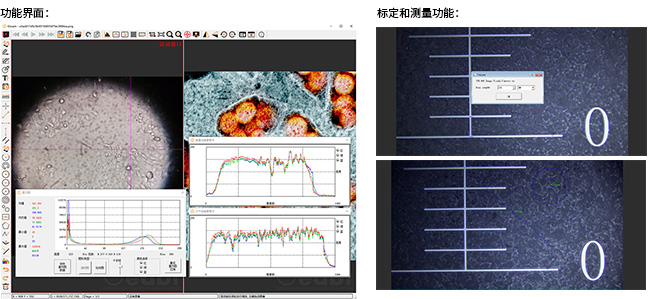

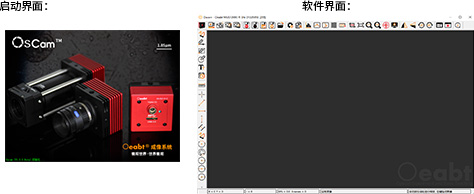

(2)OsCam Vision®应用软件支持windws7至windows11系统。可以实现图像采集与注释、像素分析、标定与测量等丰富的科研功能。 点击下载Oscam (V1.0.4 Beta) Setup软件安装包OsCam科学相机软件用户手册

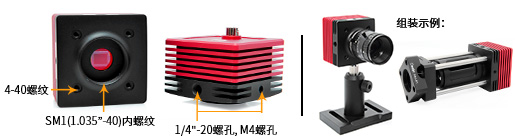

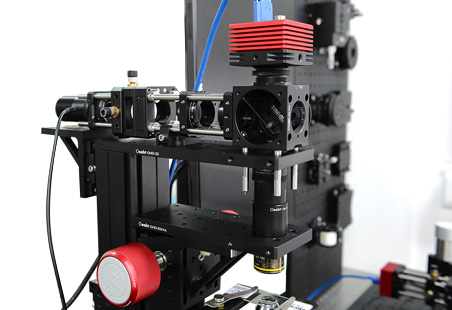

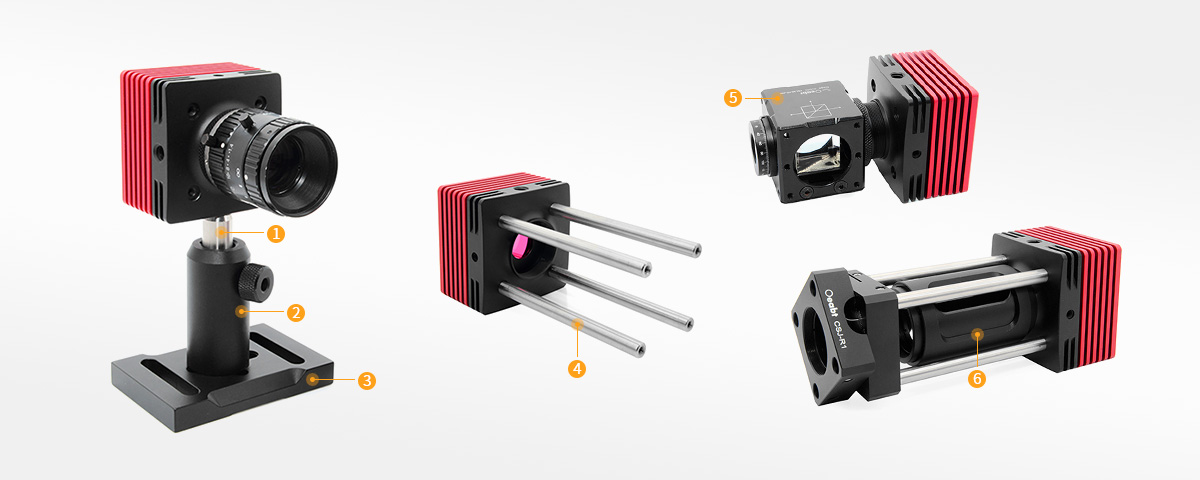

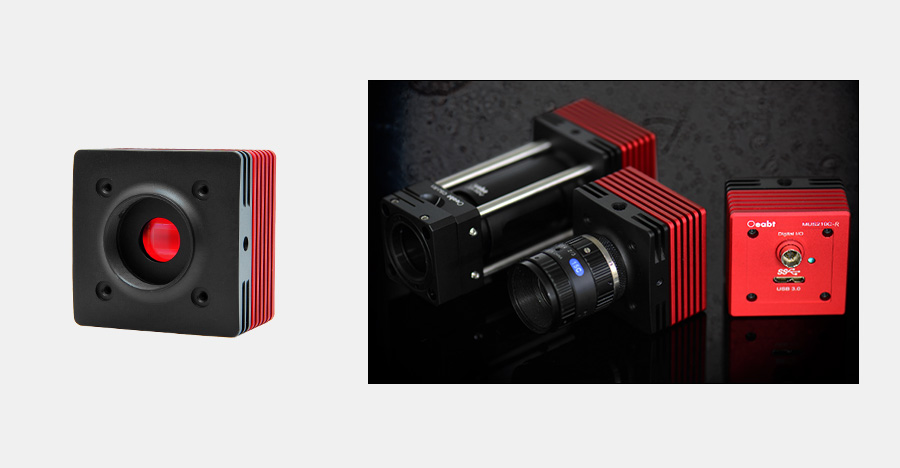

(3)采用SM1螺纹接口(1.035"-40) ,可以适配Oeabt丰富的光机组件,通过C口转接环亦可连接镜头使用。相机前端带有4处4-40螺孔,与30mm及60mm笼式光学系统相兼容。相机外壳的四个侧面分别带有2处1/4"-20螺孔,和2处M4螺孔,可以安装我们的不锈钢接杆。具备这些灵活的安装选项是自制成像系统以及商用显微镜相机集成的理想选择。



(4)采用高速USB3.1 Gen1数据传输接口,传输速率稳定在3.2Gbps, 优于千兆网卡的1Gbps传输速率数倍。附带一条3米专用 USB3.0 固定线缆。



OsCam Vision®系列科学相机【帘幕快门】

帘幕快门;

像素级别从210万像素至1200万像素可选;

应用:可见光/近红外成像(部分型号);电生理学/生物切片成像;材料检验;多光谱成像(需配合专用光源);医学/眼科成像;血管成像;激光散斑成像;半导体检测与一般测量;荧光显微镜;明/暗场电子显微镜;

OsCam Vision®系列科学相机提供彩色、单色及近红外(NIR)增强型传感器,像素级别从210万像素至1200万像素可选。OsCam™应用软件支持windws7至windows11系统。

型号
规格
工程图
对比
单价
发货日期
购物车
OsCam™ 系列科学相机【全局快门】

全局快门;

像素级别从130万像素至1200万像素可选;

应用:可见光/近红外成像(部分型号);电生理学/生物切片成像;材料检验;多光谱成像(需配合专用光源);医学/眼科成像;血管成像;激光散斑成像;半导体检测与一般测量;荧光显微镜;明/暗场电子显微镜;

OsCam Vision®系列科学相机提供彩色、单色及近红外(NIR)增强型传感器,像素级别从210万像素至1200万像素可选。OsCam™应用软件支持windws7至windows11系统。可以实现图像采集与注释、像素分析、标定与测量等丰富的科研功能。

型号
规格
工程图
对比
单价
发货日期
购物车
