OBS-P1 光学快门

产品推荐

首页 > 产品中心 > 光学电子快门 > OBS-P1 光学快门
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载

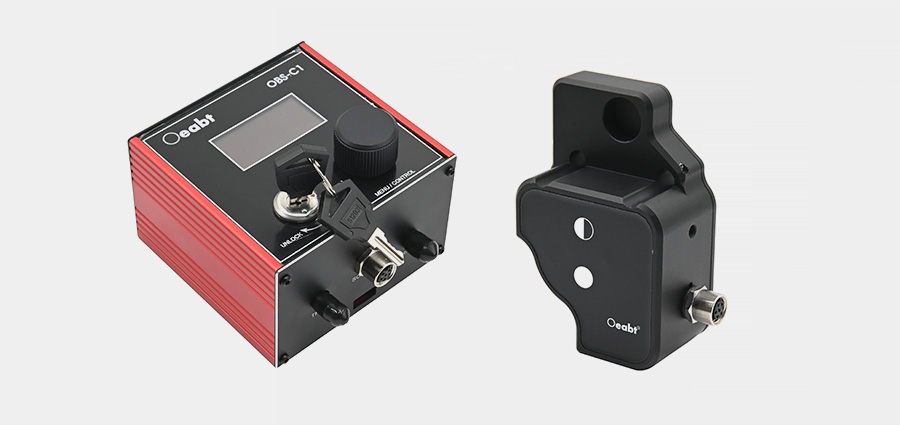

产品说明

叶片式光电快门,可提供毫秒级的快门操作;

闭合响应时间:使用OBS-C1控制器为10ms(典型值)20%-80%曝光;

快门控制器实现手动、自动、外触发三种控制模式;

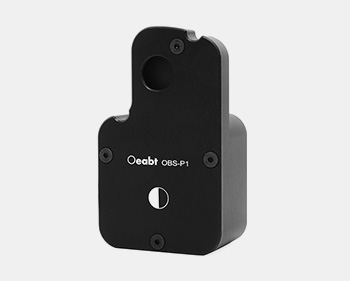

OBS-P1具有一个SM05螺纹孔径,带有在通光孔内摆动的叶片,可提供毫秒级的快门操作。在一般情况下,快门保持在关闭状态,只有当接收到脉冲控制信号才会打开。快门开关的速度和频率均可以通过OBS-C1控制器进行调节(需单独购买)。
型号
OBS-P1
规格
84.8*57.1*31.1mm
快门孔径
SM05(0.535”-40)内螺纹
连接器接口
6针XS2(M8)公头
螺纹类型
M4螺孔
重量
218.4g

 时序性能
典型耗时(ms)
TI
8.0
TO
3.0
TD/R
13.0
TC
4.1
MSOP*
27.0
MOP
10.0
TI (Transfer initialization):从施加通电电压到快门初始移动的时间。
TO (Transfer Open):快门从20%曝光到80%曝光的时间,这是在快门的1/2英寸行程中测量的。
TD/R (Transfer Dwell/Release):从去除保持电压或脉冲到快门开始关闭的时间。
TC (Transfer Close):从80%曝光到20%曝光的快门关闭时间。
MSOP* (Minimum shutter opening time):使用来自OBS-C1快门控制器的 MOP 的最小快门打开时间。
MOP (Minimum Open Pulse):OBS-C1控制器的最小脉冲宽度。

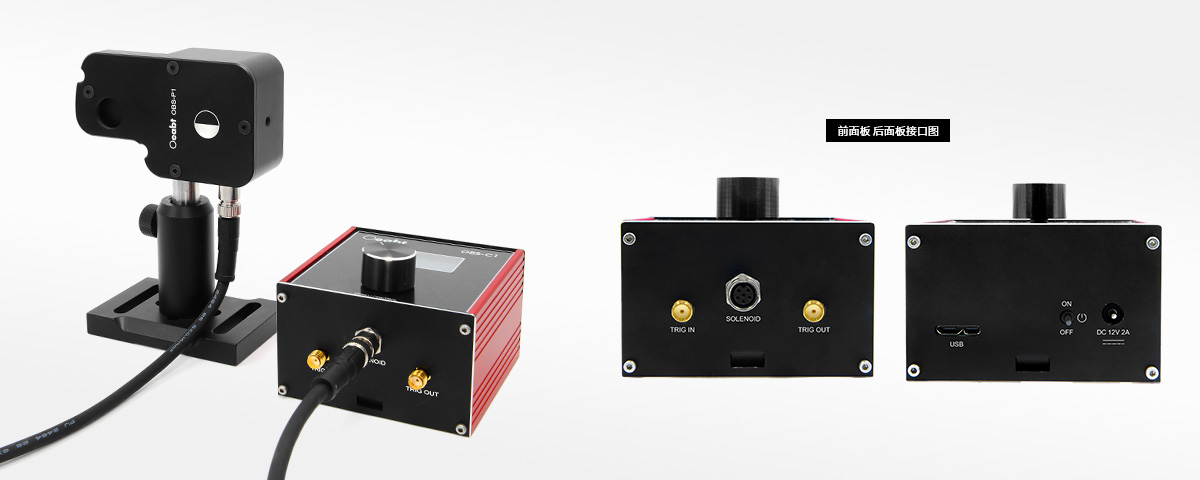

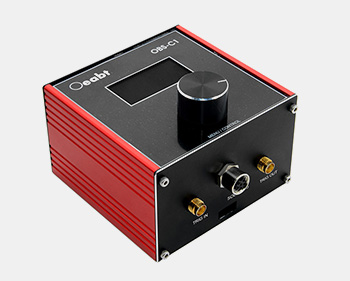

OBS-C1光电快门控制器用于驱动和控制单路通道的光电快门或其他电磁线圈类设备。可连接Oeabt OBS-P1光电快门和兼容此接口的其他由电流和脉冲驱动的执行器。
 型号
OBS-C1
规格

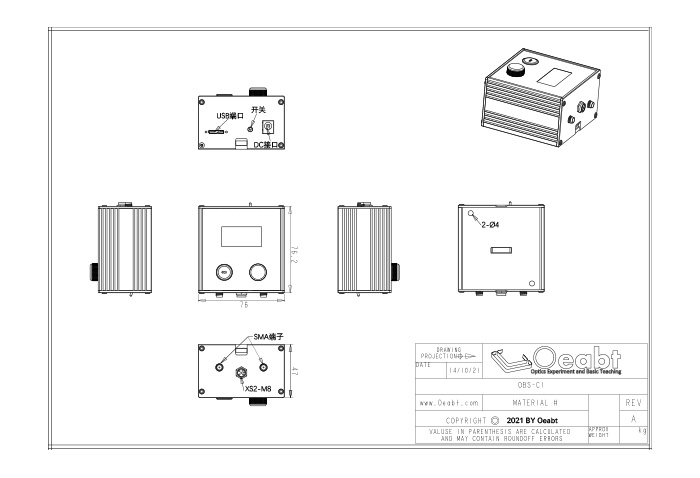

76.0*74.2*47.0mm(不含旋钮)
输出电压
DC 12V
连接器接口
6针XS2(M8)公头
通信连接器
USB接口
外部触发端子
SMA

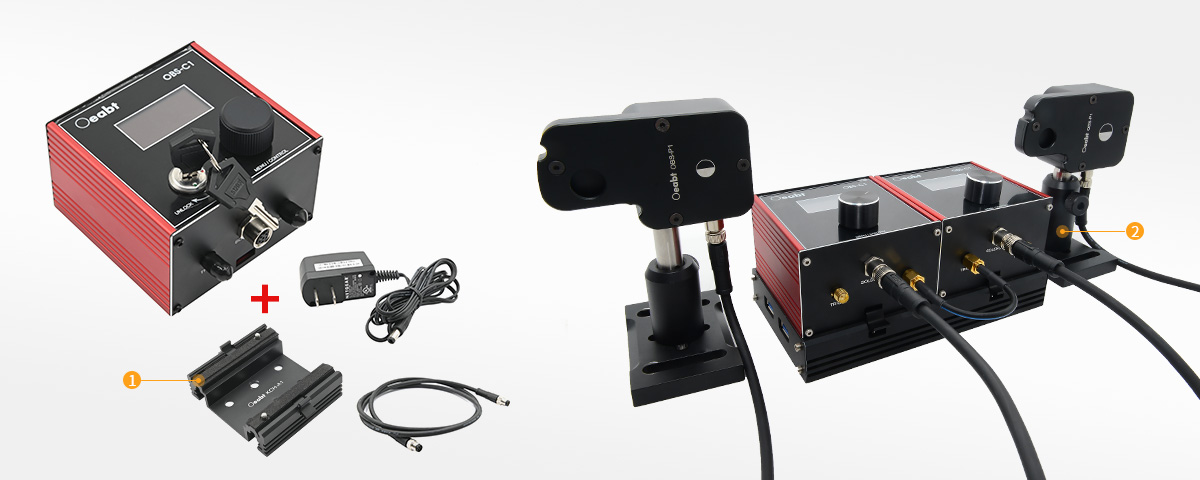

附件
12V电源、1米XS2传感器用连接线

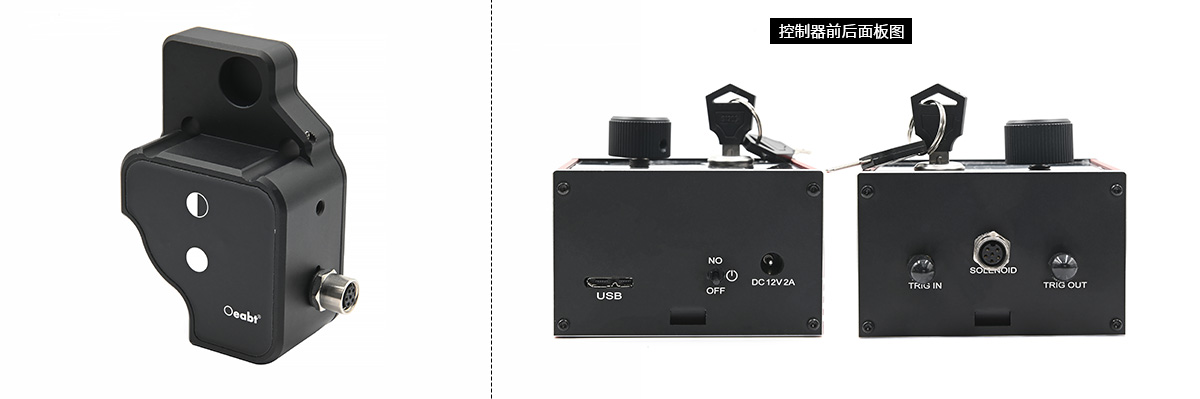

示意图
通用参数

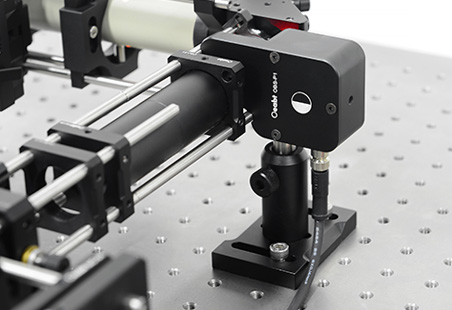

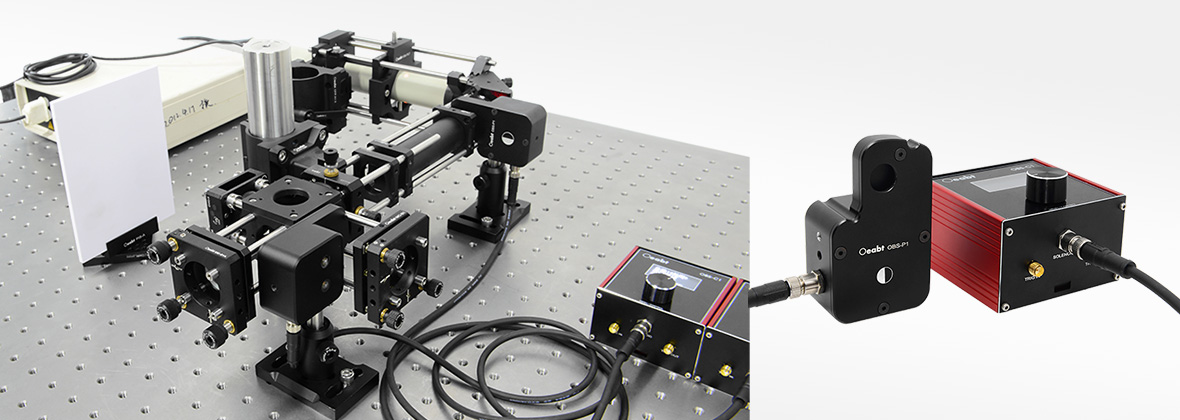

(1)OBS-P1具有一个SM05螺纹孔径,带有在通光孔内摆动的叶片,可提供毫秒级的快门操作。在一般情况下,快门保持在关闭状态,只有当接收到脉冲控制信号才会打开。该特性使其成为需要对激光束进行通光/阻挡应用的理想选择。如控制电压保持在较高水平,则快门保持打开状态。当控制电压下降至阈值之下,则快门随即关闭。快门开关的速度和频率均可以通过OBS-C1控制器进行调节(需单独购买)。

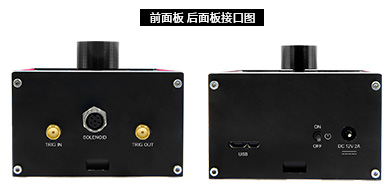

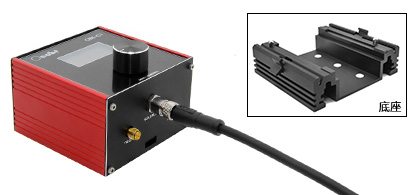

(2)OBS-C1光电快门控制器用于驱动和控制单路通道的光电快门或其他电磁线圈类设备。为便于使用,配有可直接安装到光学平台上的底座。通过钮子开关可开启和切断对控制器的电源供应。后面板上的M8航空插座,可连接Oeabt OBS-P1光电快门和兼容此接口的其他由电流和脉冲驱动的执行器。

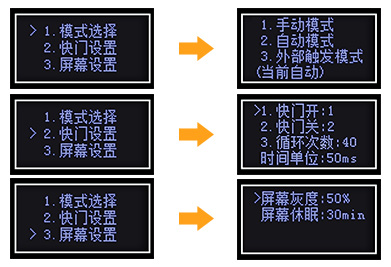

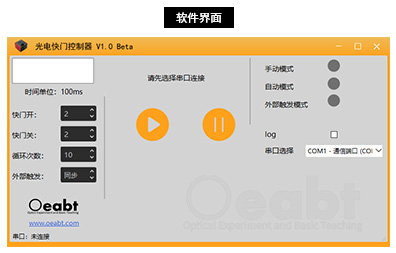

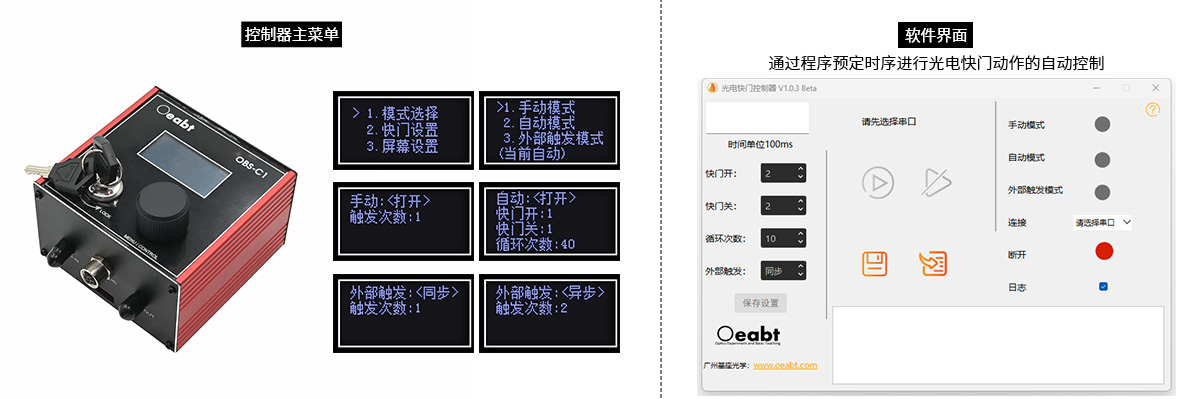

(3)该控制器单键飞梭的操控方式和OLED的显示单元可简便直观的对每一种控制模式进行设置,或通过程序预定时序进行光电快门动作的自动控制。(详细操作说明文档可咨询客服查看)
主菜单:
模式选择:手动模式、自动模式及外部触发模式;
快门设置:设定每次快门开启和关闭的时长,固定时长单位为100ms,可设置快门开启和关闭时长为n个最小时长的积。
屏幕设置:屏幕灰度调整及屏幕进入休眠模式的前置待机时长设置。

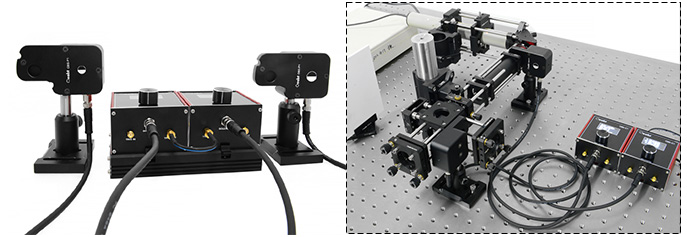

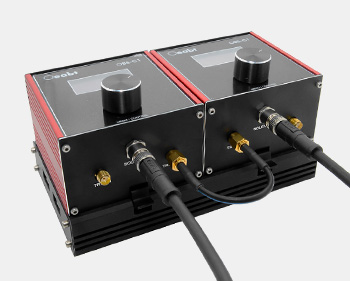

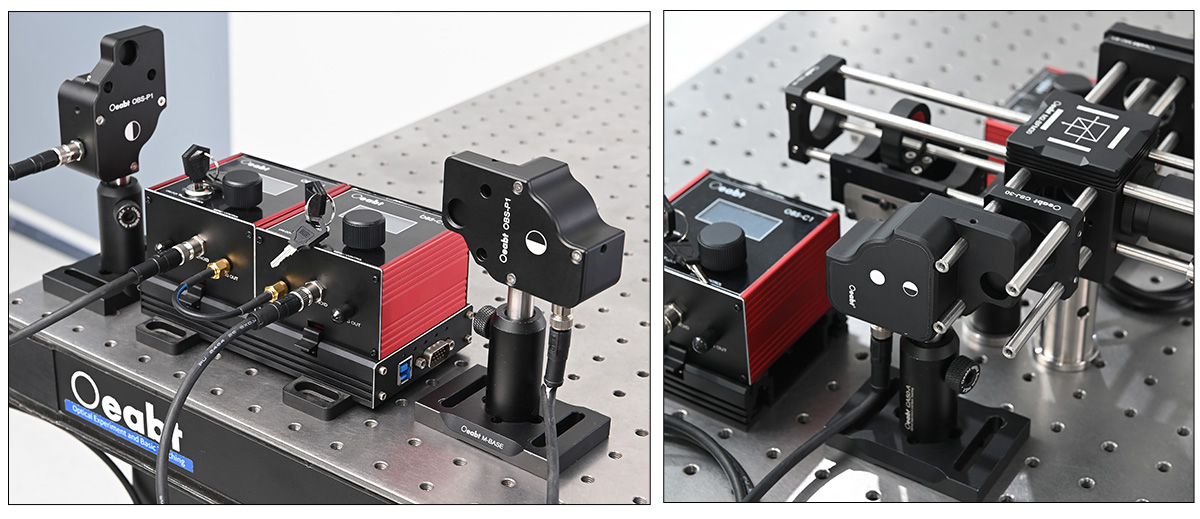

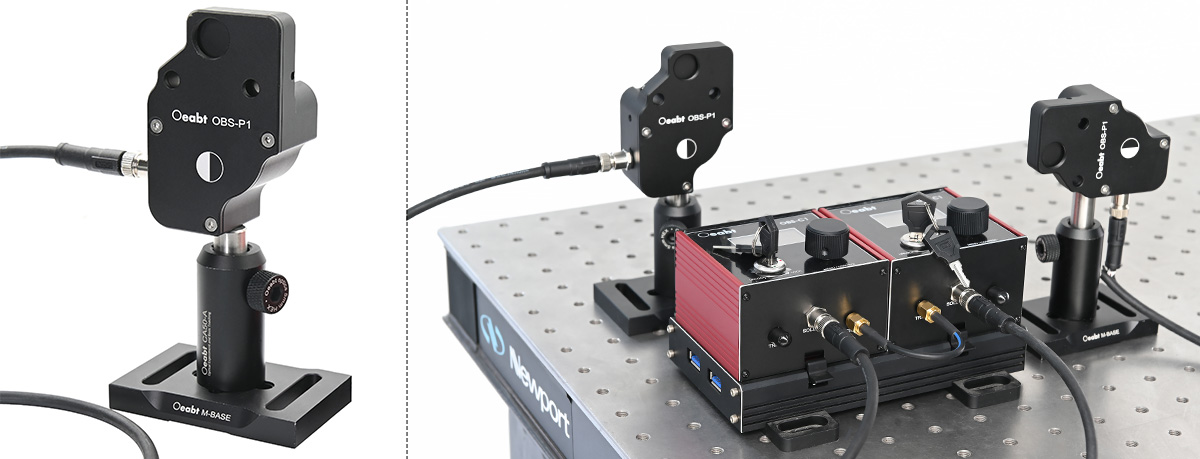

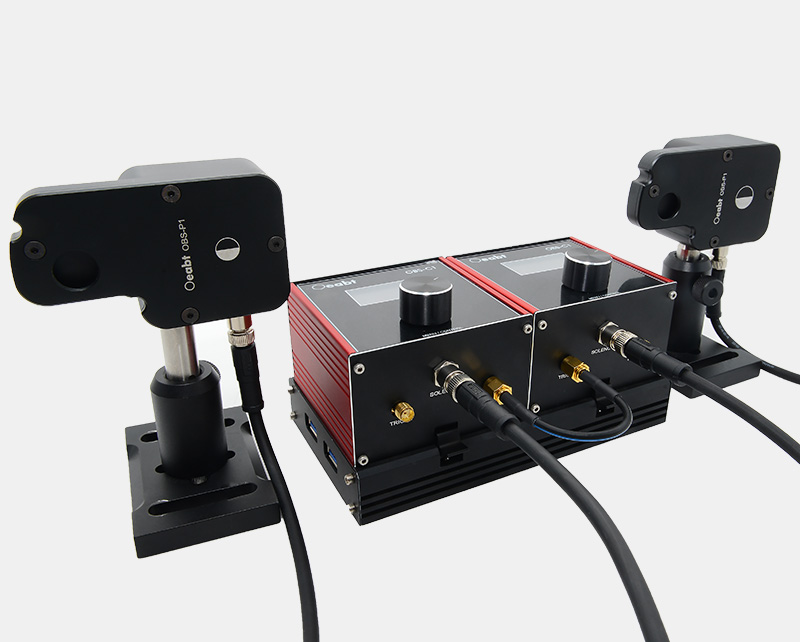

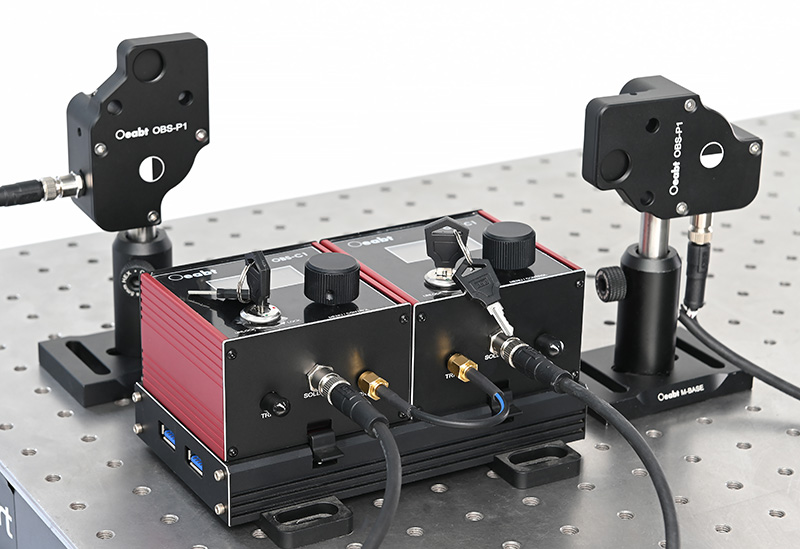

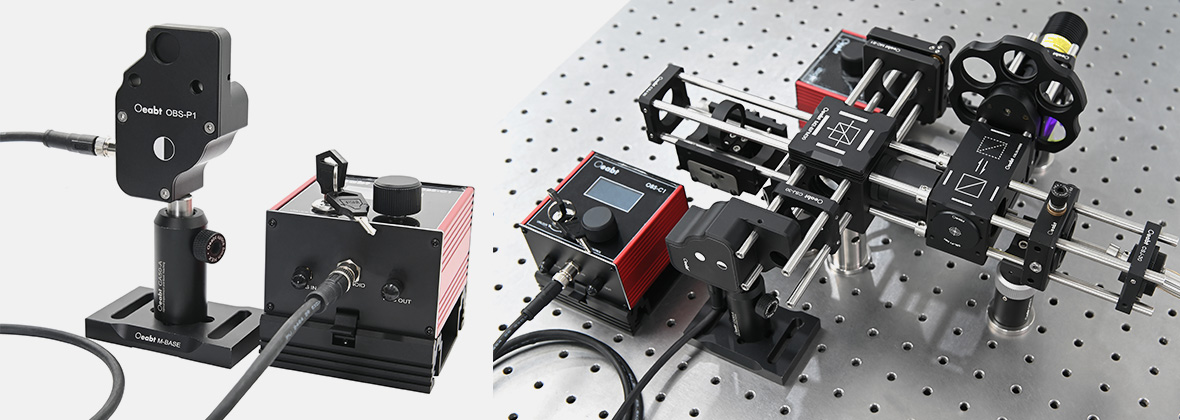

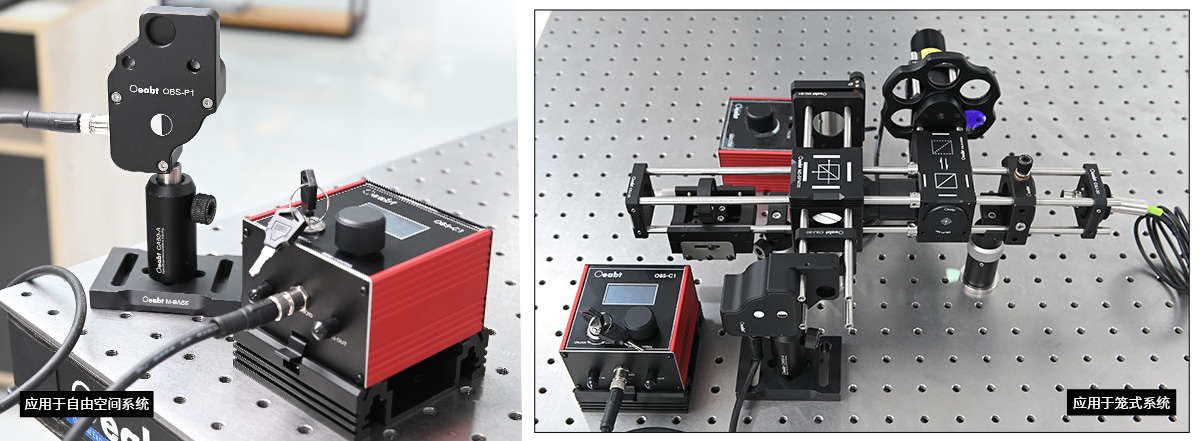

(4)通过外部触发信号,还可以控制第三方设备的联动操作。将多台OBS-C1连接在一起,还可以通过触发信号的输入与输出,实现多通道同步或异步动作。

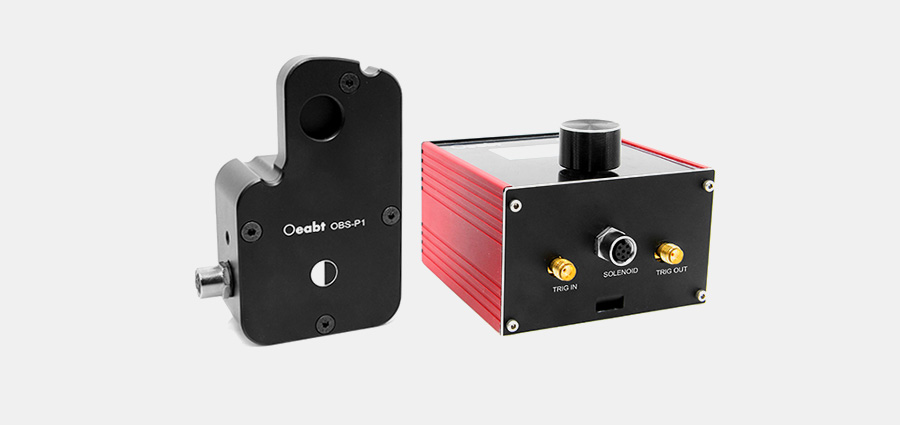

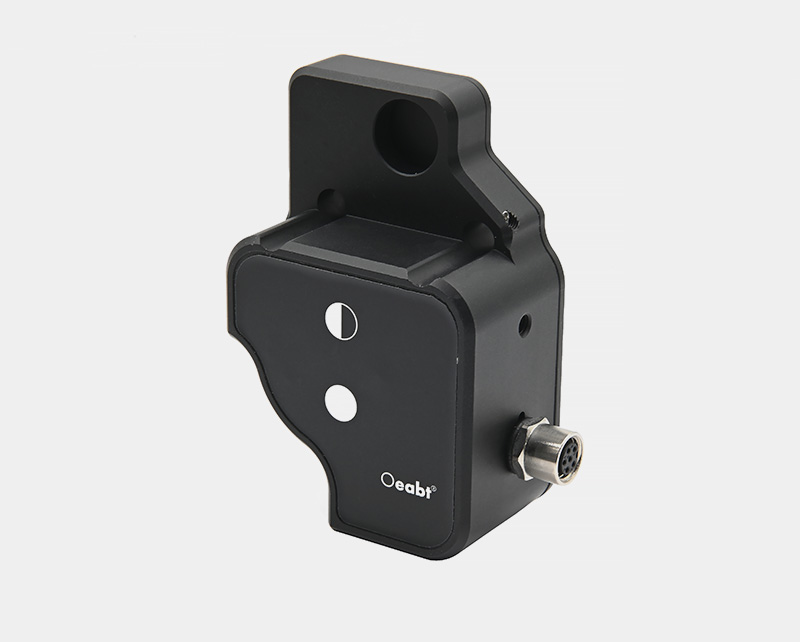

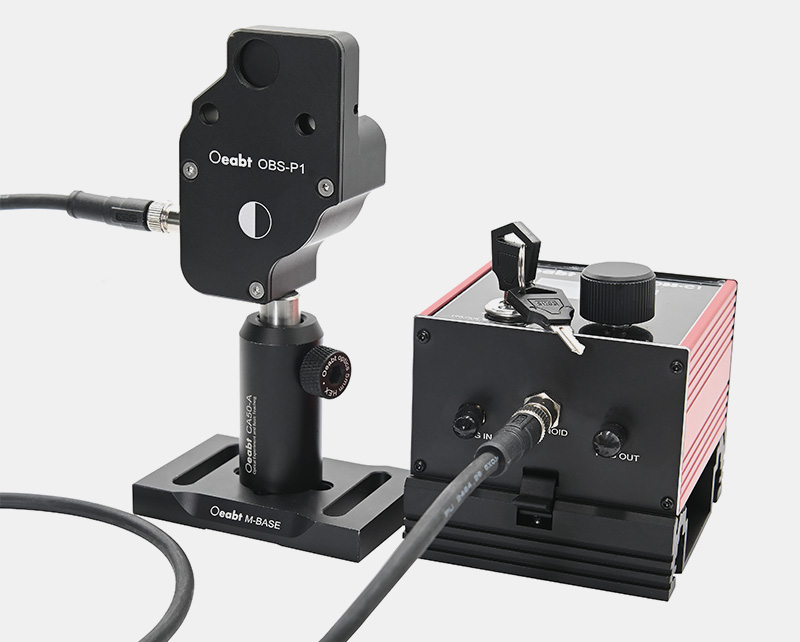

OBS-P1 光学电子快门

叶片式光电快门,可提供毫秒级的快门操作;

SM05(0.535”-40)螺纹快门孔径,兼容SM05透镜套筒;

闭合响应时间:使用OBS-C1控制器为10ms(典型值)20%-80%曝光;

默认位置:关闭;

与OBS-C1控制器兼容(单独出售);

OBS-P1具有一个SM05螺纹孔径,带有在通光孔内摆动的叶片,可提供毫秒级的快门操作。在一般情况下,快门保持在关闭状态,只有当接收到脉冲控制信号才会打开。该特性使其成为需要对激光束进行通光/阻挡应用的理想选择。如控制电压保持在较高水平,则快门保持打开状态。当控制电压下降至阈值之下,则快门随即关闭。快门开关的速度和频率均可以通过OBS-C1控制器进行调节(需单独购买)。

型号
规格

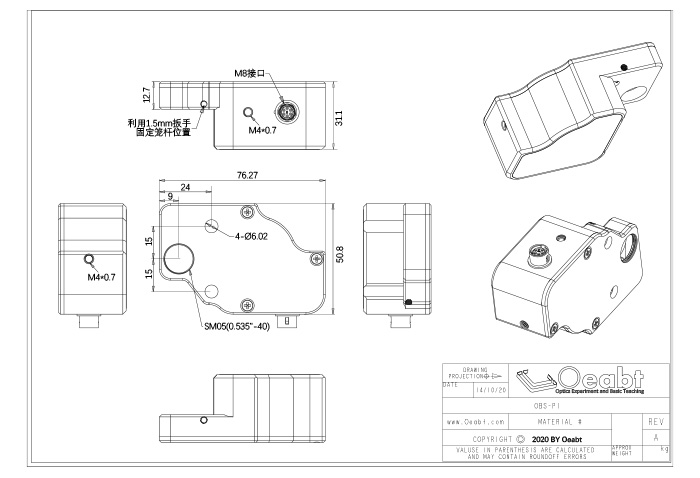

工程图
对比
单价
发货日期
购物车

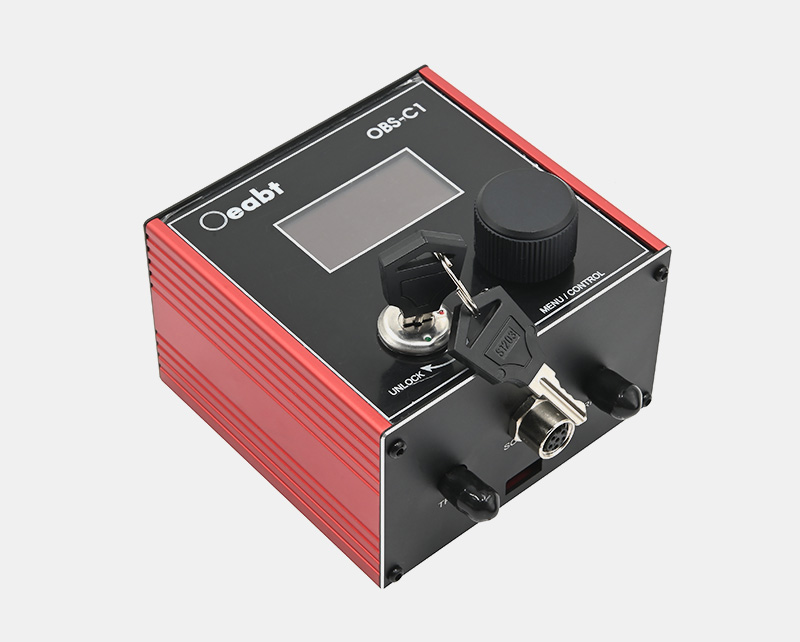

OBS-C1 快门控制器

用于驱动和控制单路通道的光电快门或其它电磁线圈类设备;

本机可手动操作或通过USB、SMA进行现场控制;

中文菜单的交互界面下实现手动、自动、外触发三种控制模式;

完整的OpticShutter软件控制;

可设置自动时序操作,开关/间隔时间和循环次数;

控制多台联动操作,实现多通道同步或异步动作;

OBS-C1光电快门控制器用于驱动和控制单路通道的光电快门或其他电磁线圈类设备。为便于使用,配有可直接安装到光学平台上的底座。通过钮子开关可开启和切断对控制器的电源供应。后面板上的M8航空插座,可连接Oeabt OBS-P1光电快门和兼容此接口的其他由电流和脉冲驱动的执行器。

型号
规格

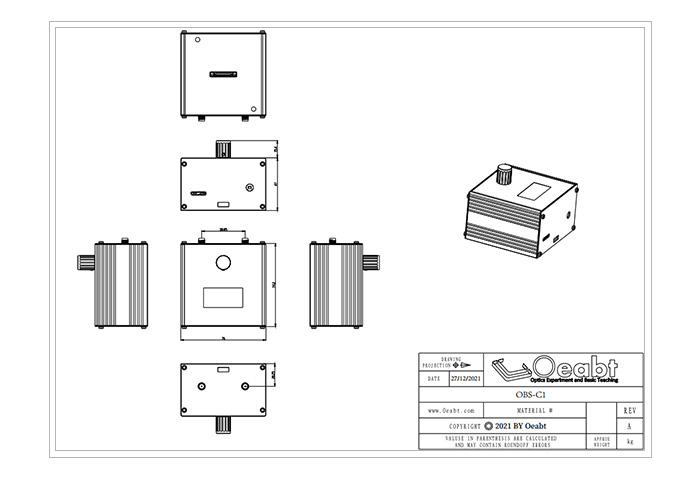

工程图
对比
单价
发货日期
购物车
