• 平台板面采用矩阵排列,孔直径标准为M4/M6螺纹孔;
• 孔距为25mm*25mm,厚度10.1mm,平整度<0.1mm;

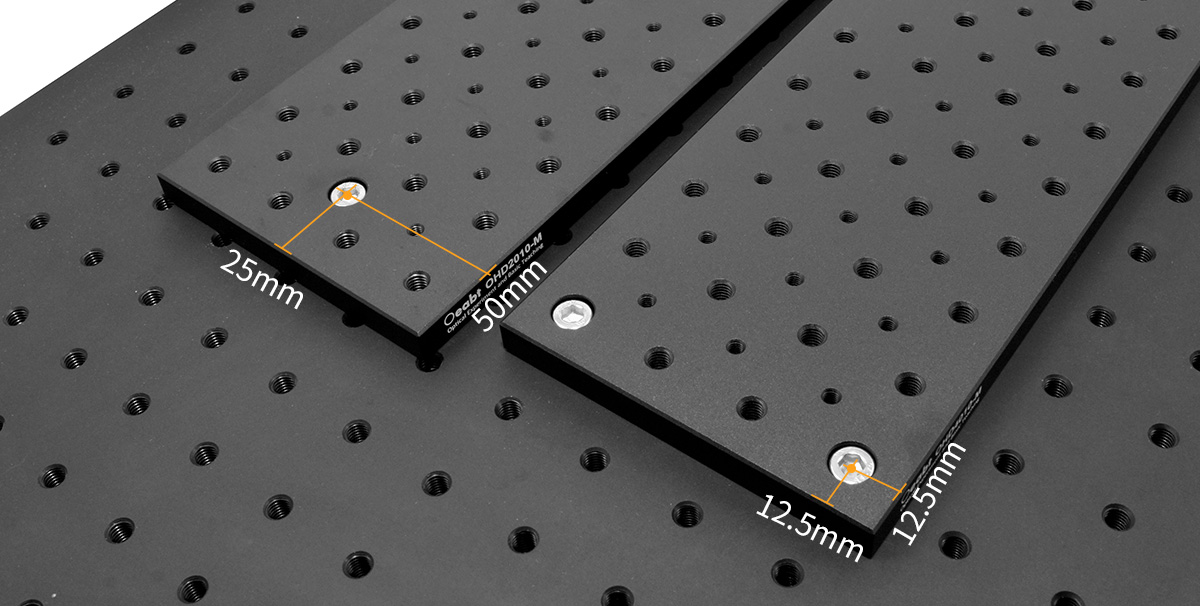

• 沉头安装孔完全不影响螺纹孔阵列,距离边缘为25mm;
• 标准的螺纹孔阵列可安装各种光机械,光具座等;
• 采用7075实心铝合金精密加工,具有重量轻,方便移动,平面不易变形等特点;
• 我们提供定制服务,详情请联系我们的客服;

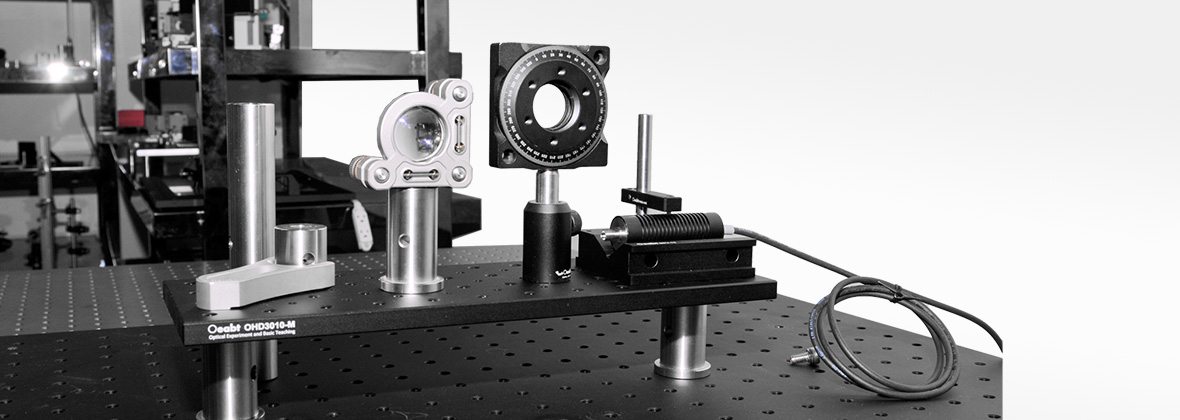

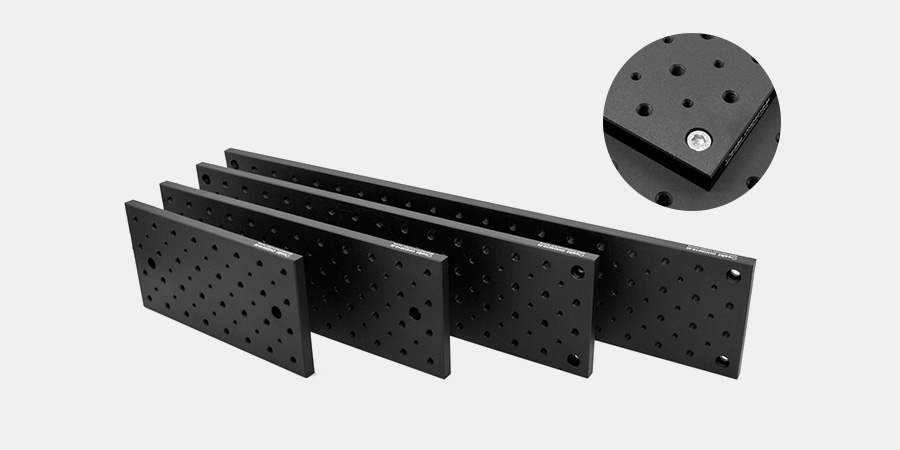

铝制面包板为无磁材质, 可以作为光学装置底板,进行实验和安装小型光学系统的高性价比的载体平台。面包板表面经过阳极氧化发黑处理, 可以减少表面光反射;采用25mm*25mm阵距排列,距离边缘为12.5mm的螺纹孔贯穿底部,可任意一侧安装组件。

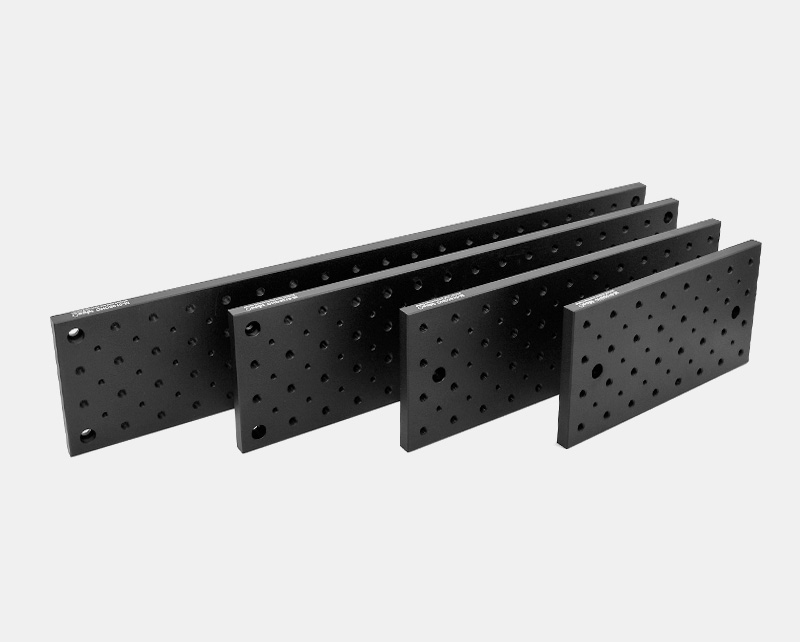

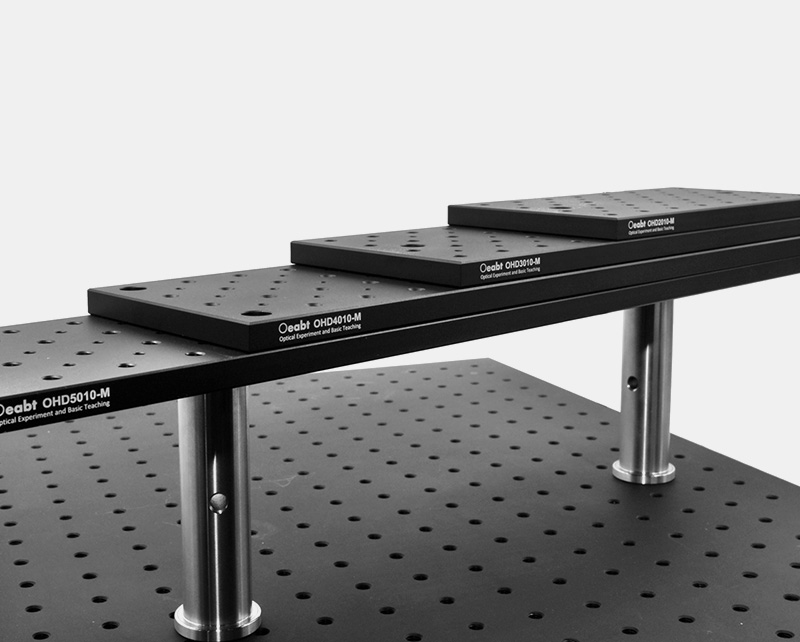

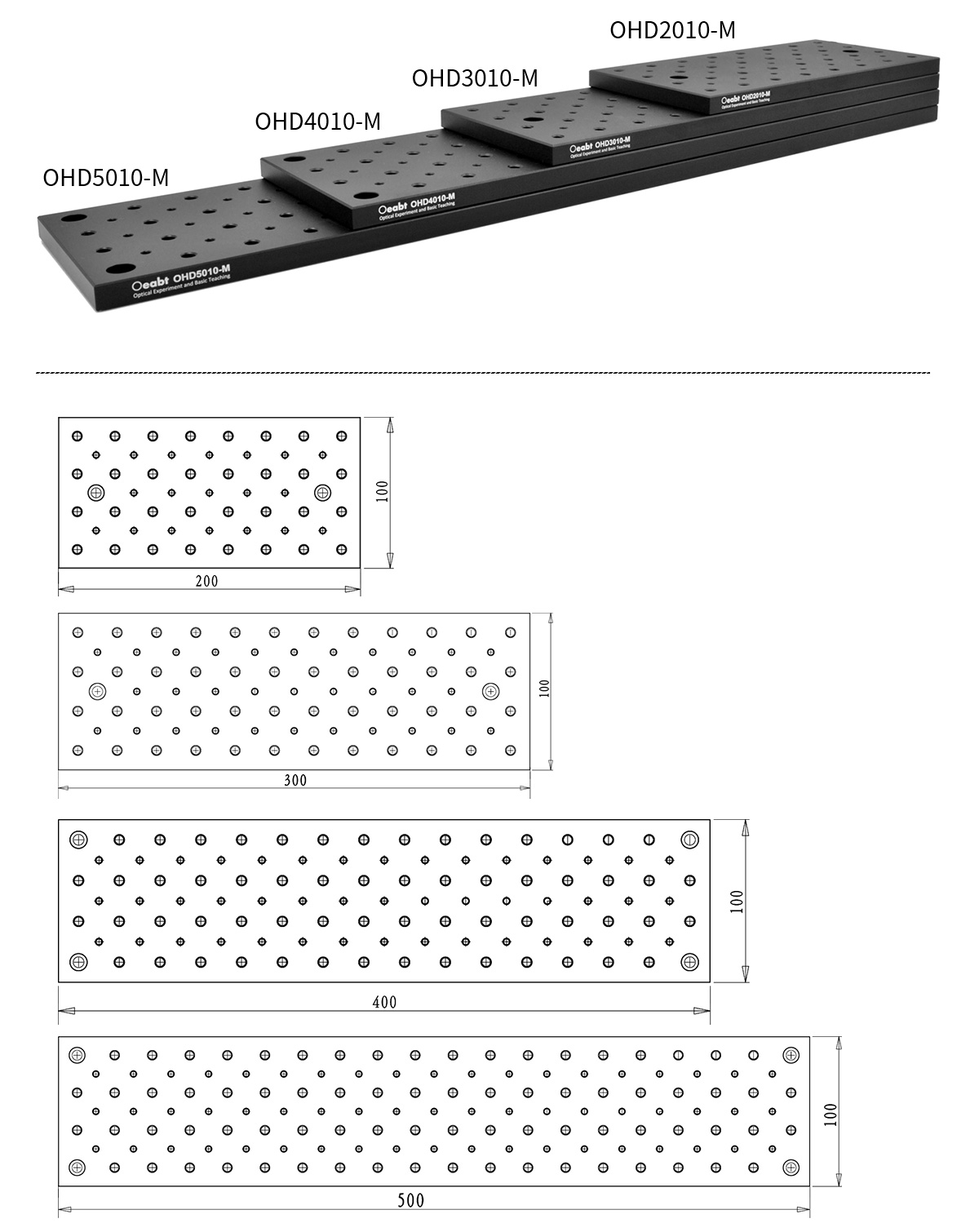

| 型号 | 规格 | 螺纹类型 | 重量 |

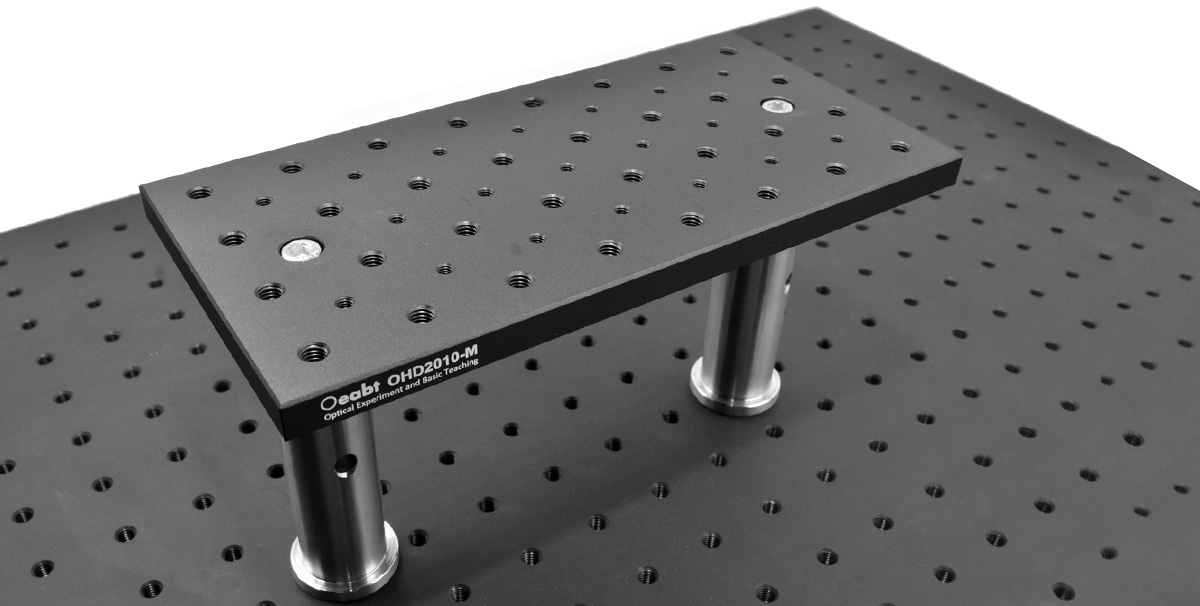

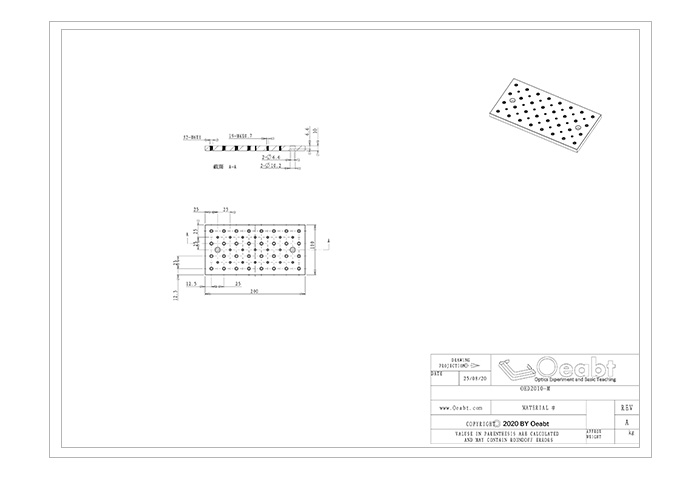

| OHD2010-M | 20*10*1.1cm | M4/M6(2个沉头孔) | 0.51kg |

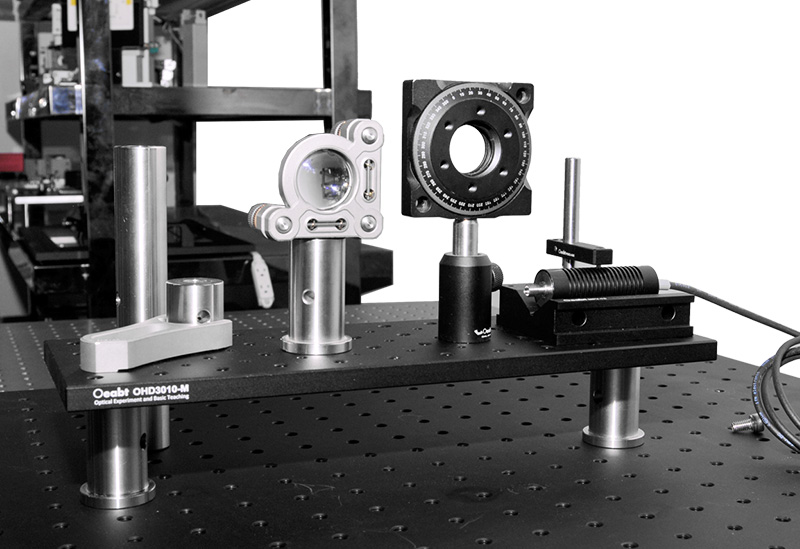

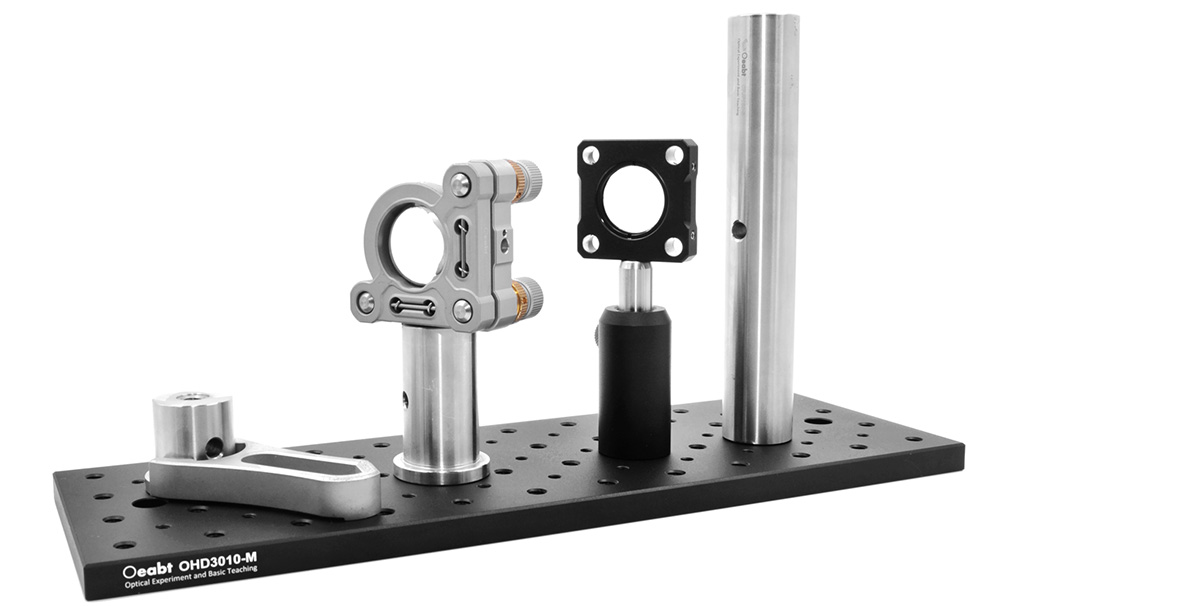

| OHD3010-M | 30*10*1.1cm | M4/M6(2个沉头孔) | 0.78kg |

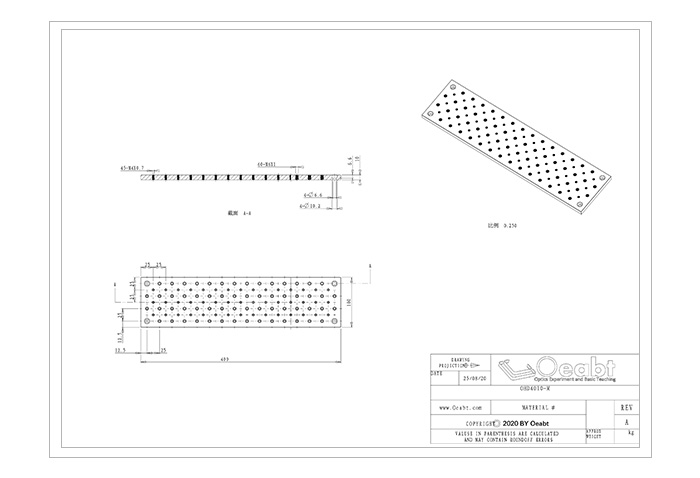

| OHD4010-M | 40*10*1.1cm | M4/M6(4个沉头孔) | 1.02kg |

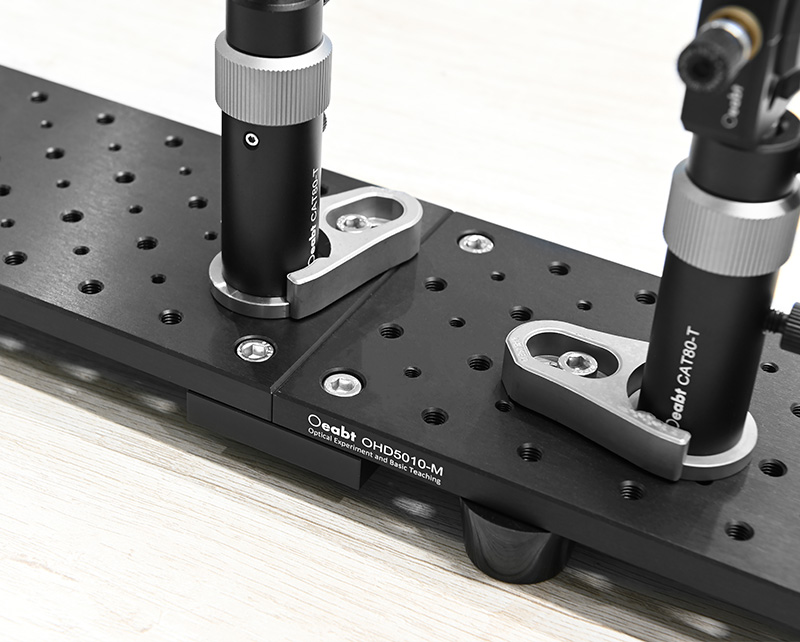

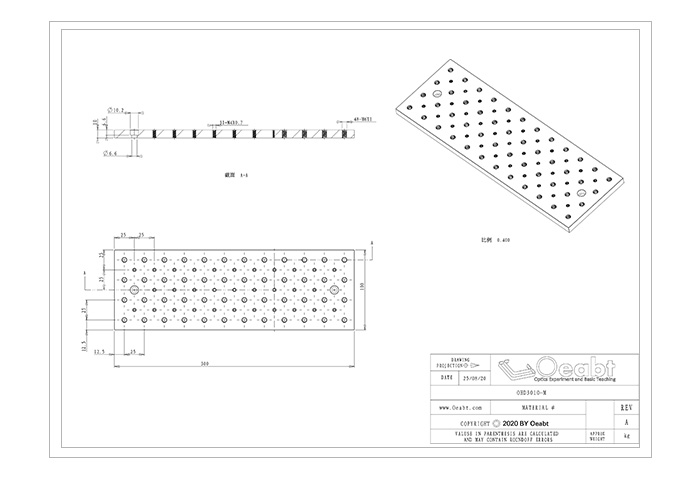

| OHD5010-M | 50*10*1.1cm | M4/M6(4个沉头孔) | 1.28kg |
| 型号 |

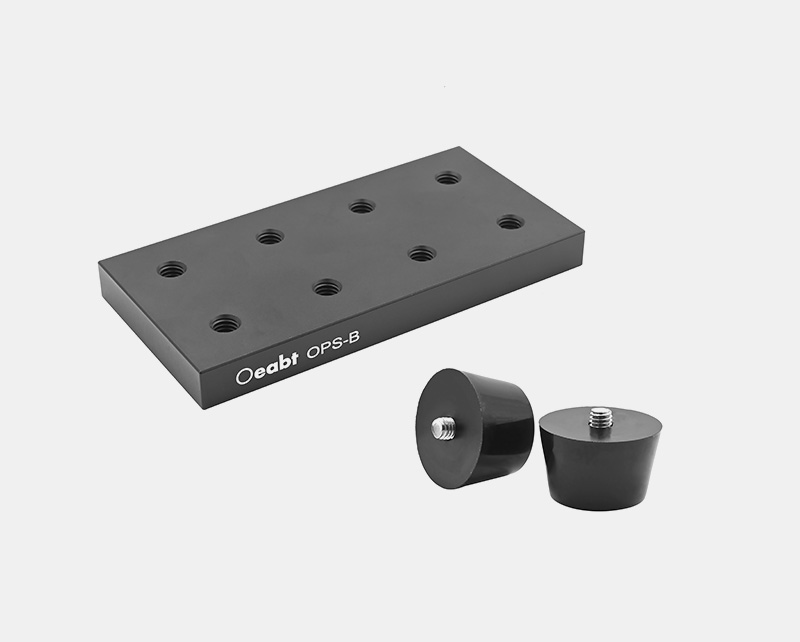

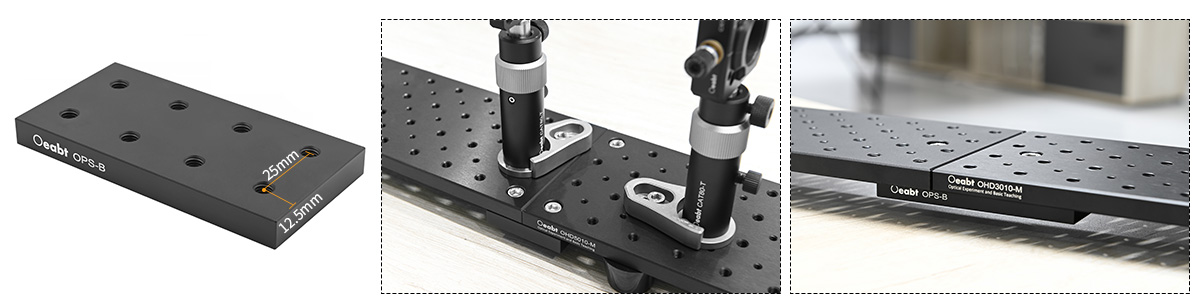

OPS-B |
| 规格 |
100.0*50.0*10mm |
| 螺纹类型 |
M6*8处,间距25mm |
| 重量 |
130.0g |
| 材质 |
7075铝合金 |

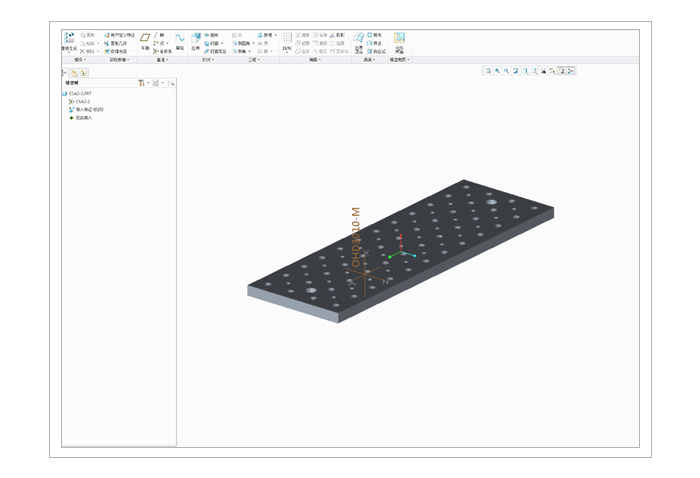

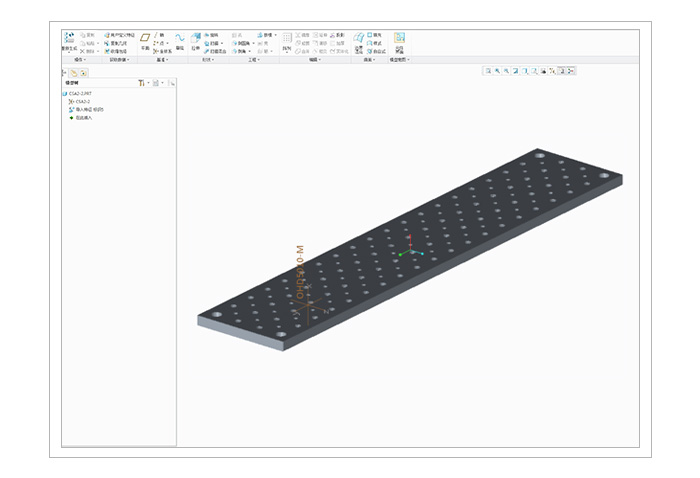

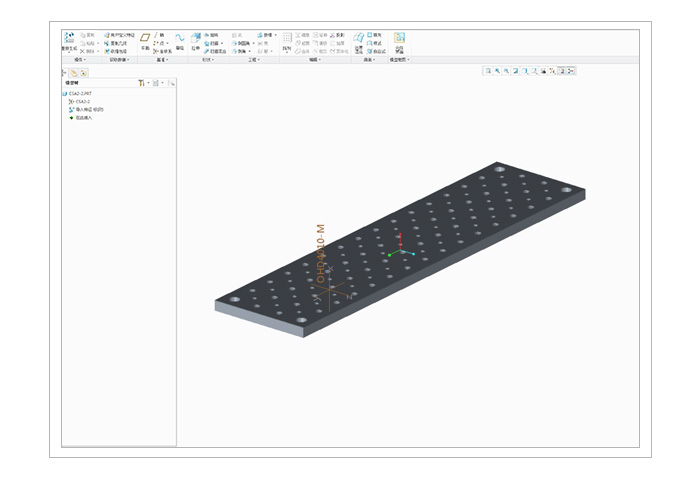

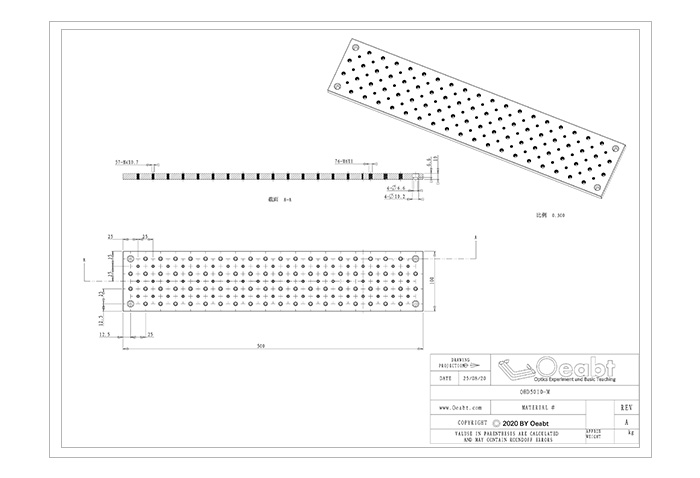

OHD5010-M STP文件下载
