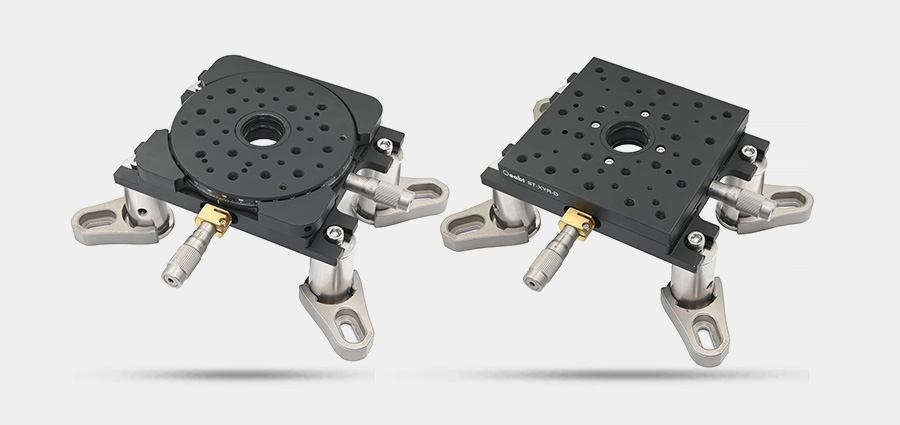

• 载物台预组，提供X/Y平移11.5mm+R轴旋转（可选）；
• 整机高度范围可选；
• 位移台选项： ST-XY-D：X/Y行程11.5mm，分度0.01mm； CT-XYR-D：X/Y行程11.5mm，分度0.01mm，且Z轴360°旋转，分度1°；

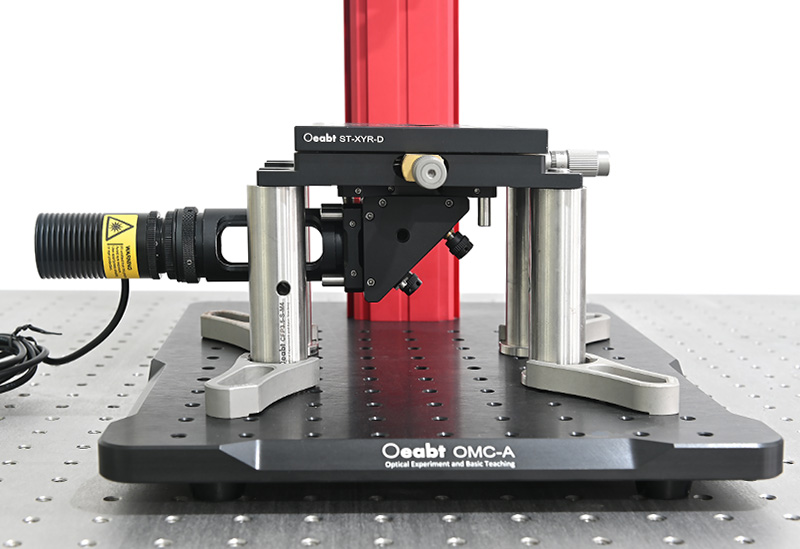

• 中心SM1螺孔，非常适合需从样品底部照明的成像应用；

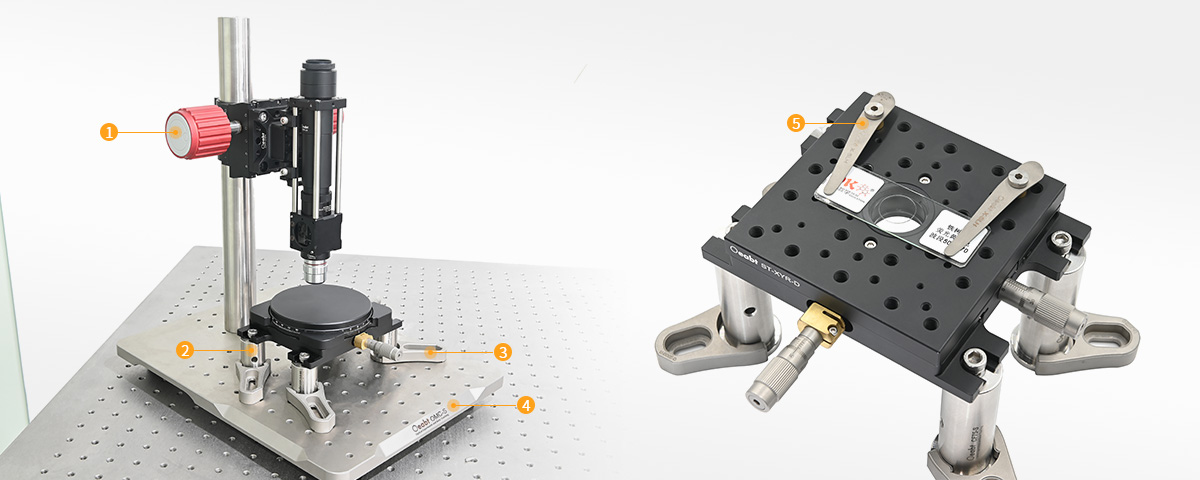

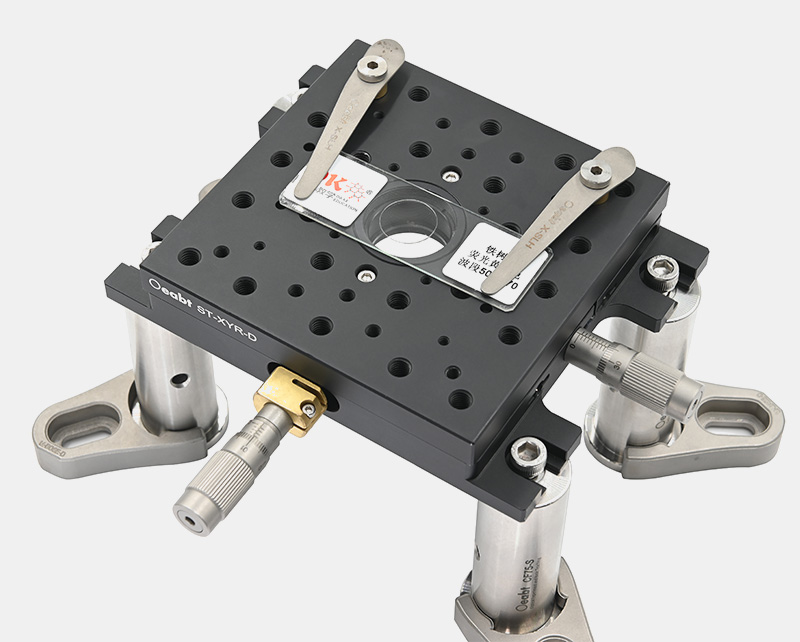

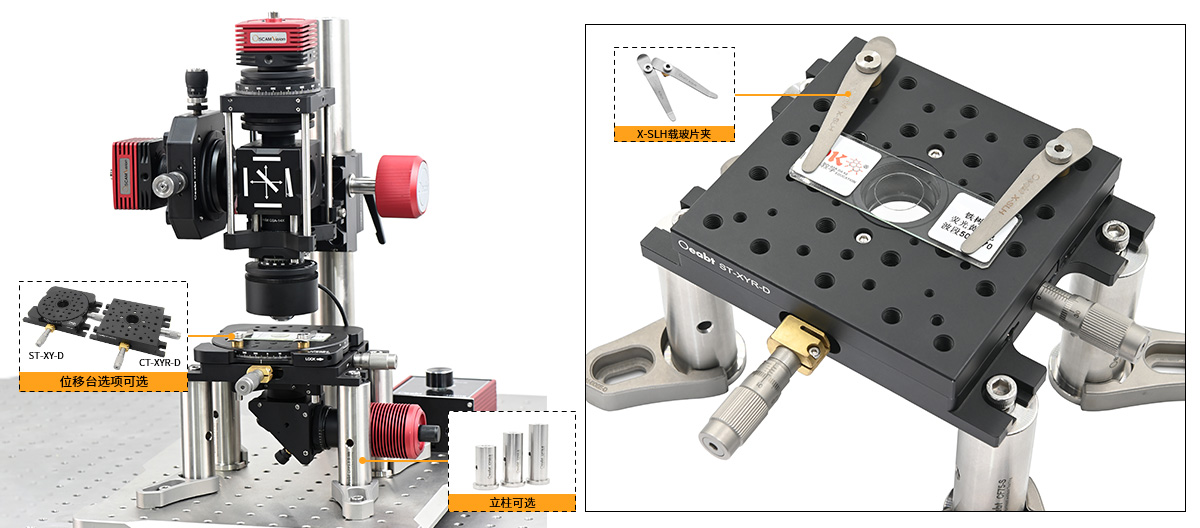

• 搭配X-SLH（需单独购买），可兼容标准载玻片观测；
• 成套出售，不包含平台、面包板及样品夹；

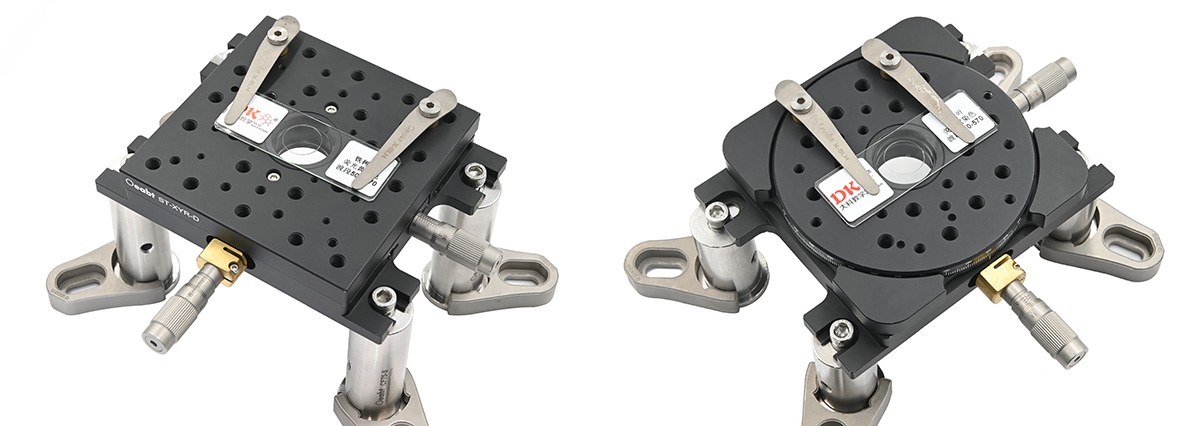

提供两种功能配置：XY平移和XY平移+R轴旋转，满足从常规样品定位到多角度观测的多样化需求。
|
轴系与行程 |
XY轴平移+R轴旋转(可选)，11.5mm(X)*11.5mm(Y) |
|
|
载重 |
0.9kg |
|
|
位移台选项 |
ST-XY-D |
XY轴平移0.5mm/圈，分度10μm |
|

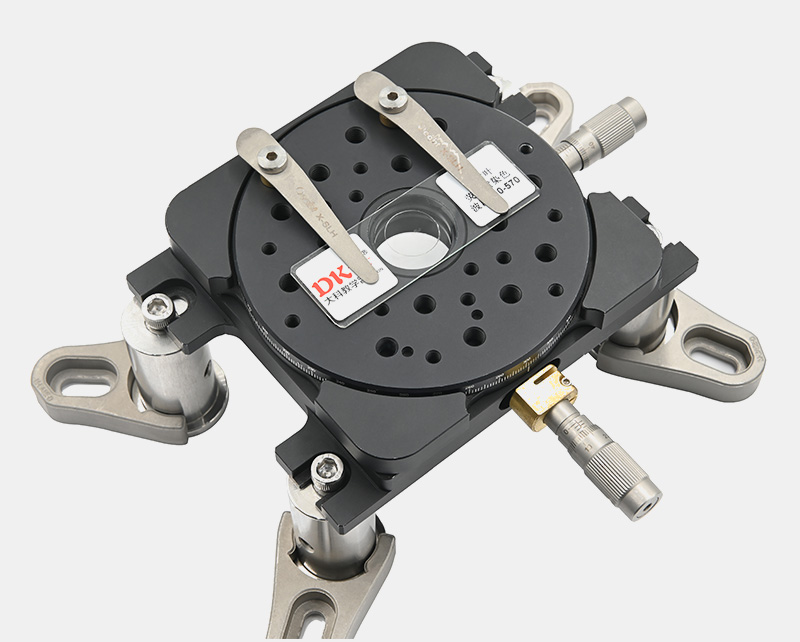

CT-XYR-D |

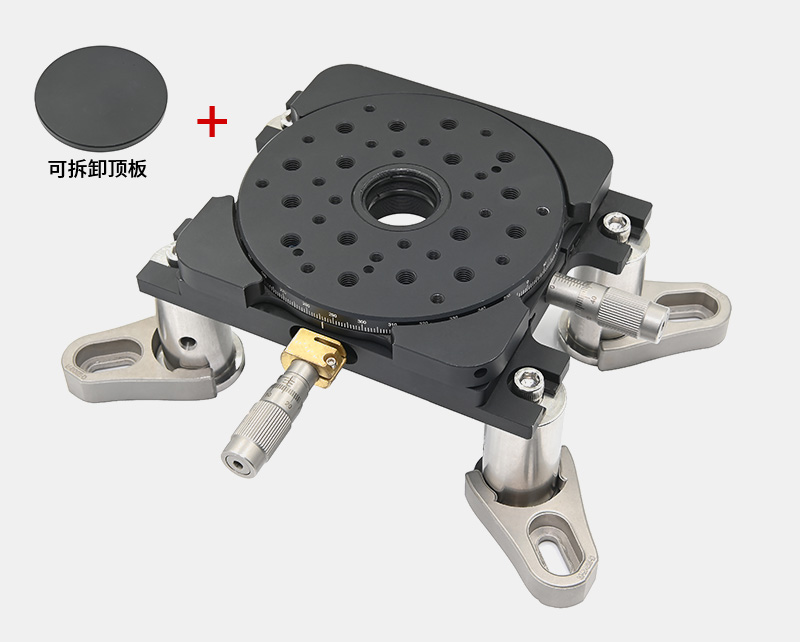

XY轴( 0.5mm/圈，分度10μm)+R轴(360°旋转, 分度1°)；附带可拆卸的无孔顶板 |
|
|
立柱选项 |
CF50-S |
Ø25mm，L=50mm |
|
CF65-S |
Ø25mm，L=65mm |
|
|
CF75-S |
Ø25mm，L=75mm |
|
|
配置选型 |
整机高度L0 |
立柱配置 |
对应型号 |
|
ST-XY-D
(仅XY轴平移)
|
75.4mm |
CF50-S |
ST-XY-CF50 |
|
90.4mm |
CF65-S |
ST-XY-CF65 |
|
|
100.4mm |
CF75-S |
ST-XY-CF75 |
|
|
CT-XYR-D
(XY轴平移+R轴旋转)
|
82mm |
CF50-S |
CT-XYR-CF50 |
|
97mm |
CF65-S |
CT-XYR-CF65 |
|
|
107mm |
CF75-S |
CT-XYR-CF75 |
|
|
每套标配4根立柱及4个M-BASE-D叉式压板，确保安装稳固 |
|||
