低漂移系列
Low drift series
• 三轴调节，调节器：M5*0.25；
• ±5°角度调节，精度19.68mrad/rev；
• 兼容安装Ø0.5英寸，可安装厚度≥3.0mm的光元件；
• 底部M4沉孔，便于将调整架固定到接杆上；
• 挠性弹簧和固定螺丝，固定光学元件，变形小；

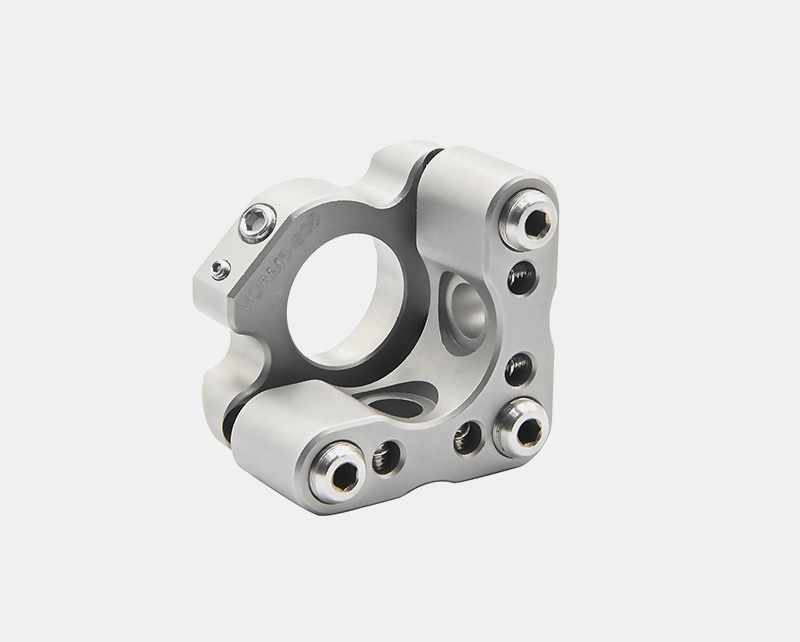

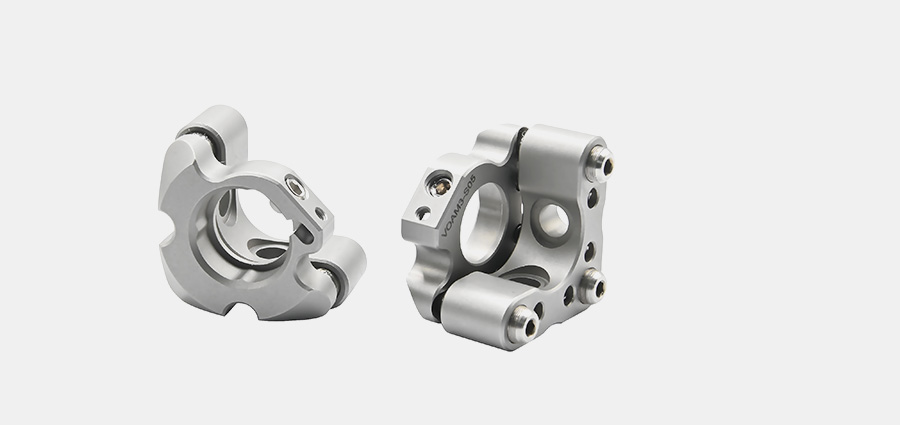

低漂移调整架由经过热处理的不锈钢制成，相比其它光学调整架具有较高的耐用性和温度性能。
| 型号 |
VOAM3-S05 |
| 规格 |
25.4*25.4*21.7mm |
| 调节范围 |
±5°角度调节，精度19.68mrad/rev |
| 中心孔径 |
Ø13.2mm |
| 安装镜片 |
Ø0.5英寸，厚度≥3.0mm |
| 螺孔类型 |
M4*2处（沉头孔） |
| 重量 |
39.5g |
| 材质 |
304不锈钢热处理 |

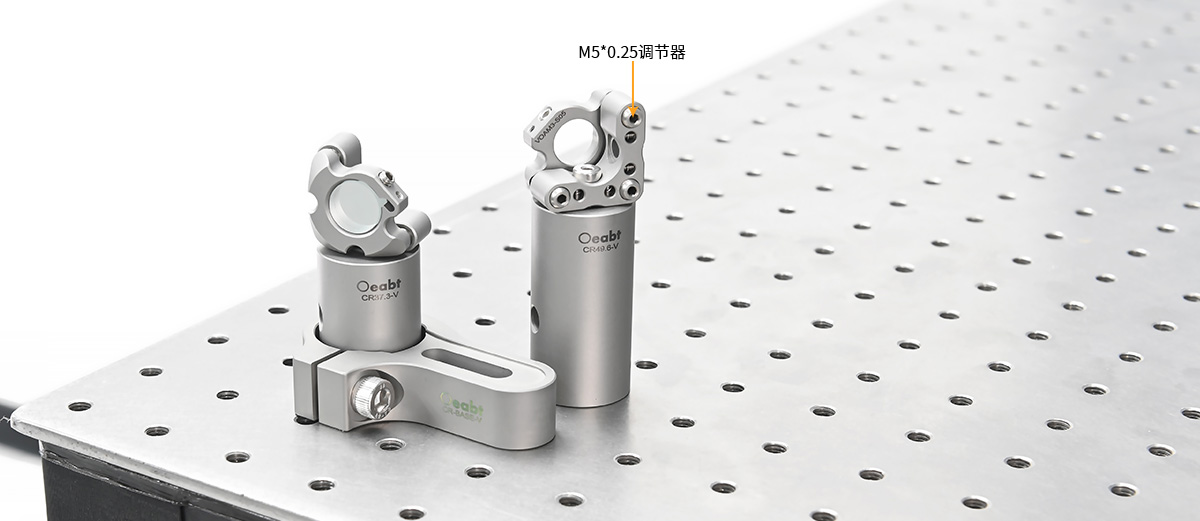

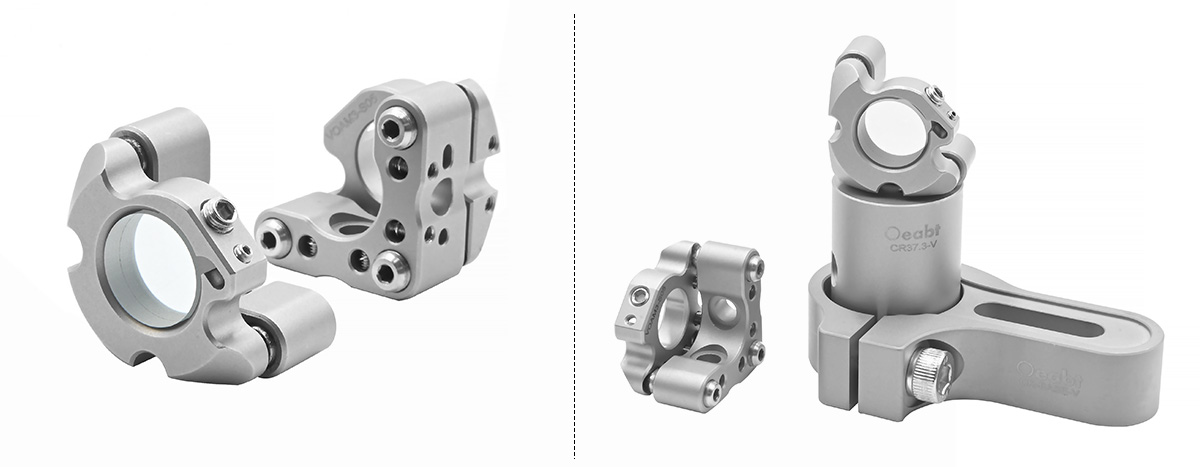

（1）低漂移调整架由经过热处理的不锈钢制成，相比其它光学调整架具有较高的耐用性和温度性能，采用3个M5*0.25调节器，用2mm六角扳手调整实现高分辨率的±5°俯仰调节和和Z轴（光轴）调节。
（2）调整架结合了挠性弹簧和固定螺丝的设计，以固定厚度≥3.0mm的Ø12.7mm光学元件。通过这种设计，可实现高水平的夹持力和指向稳定性，将光学元件的畸变降至最低程度。

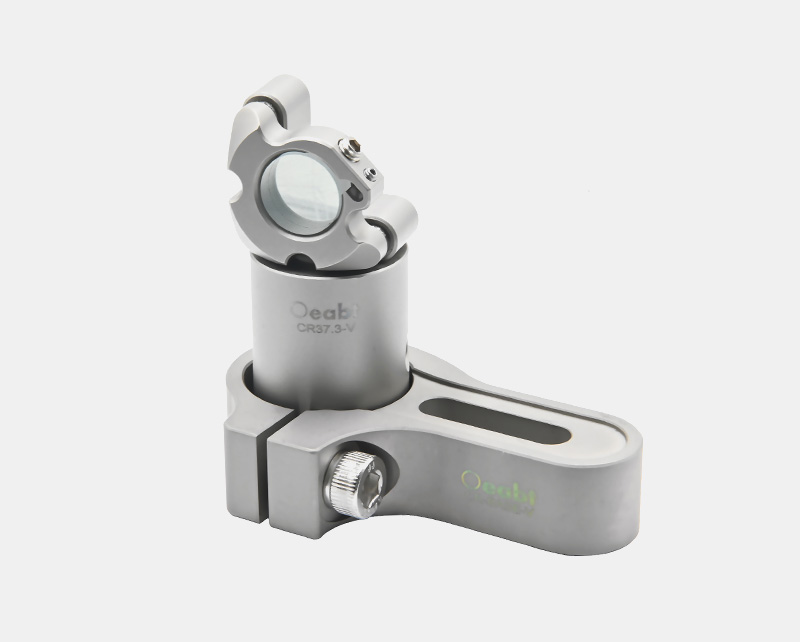

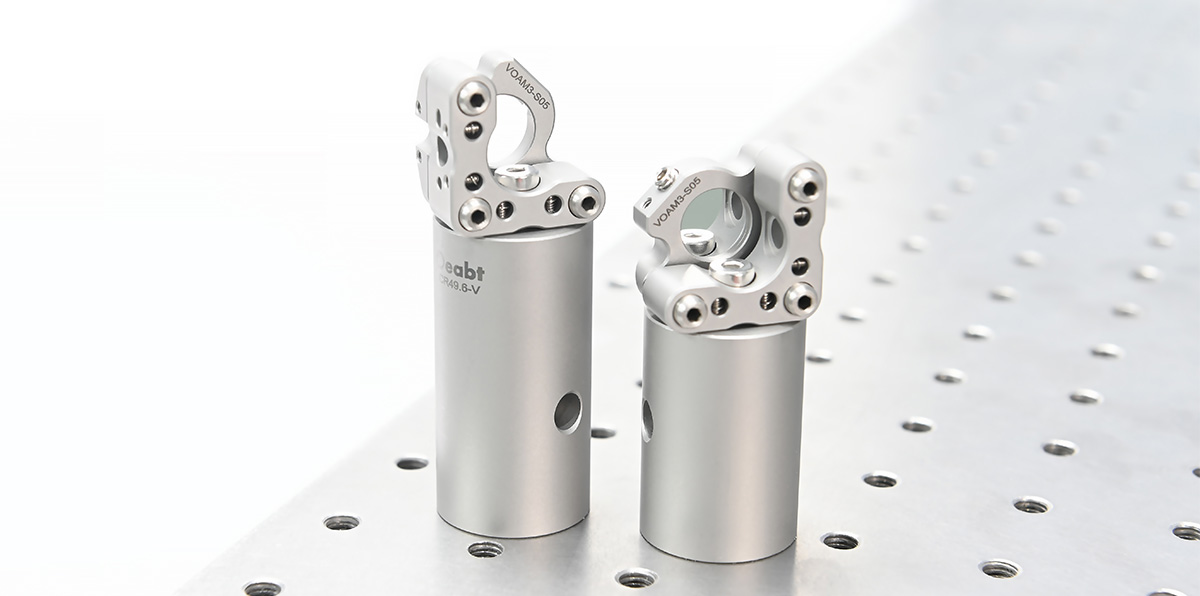

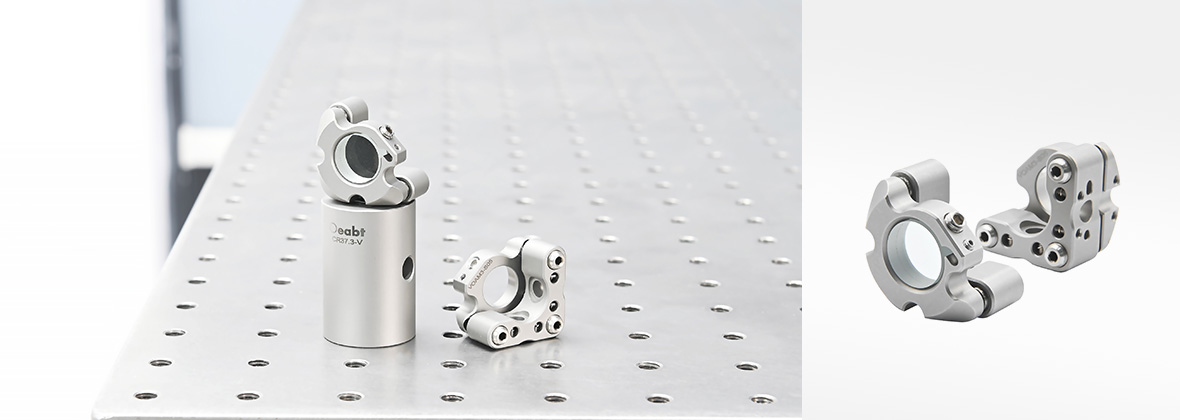

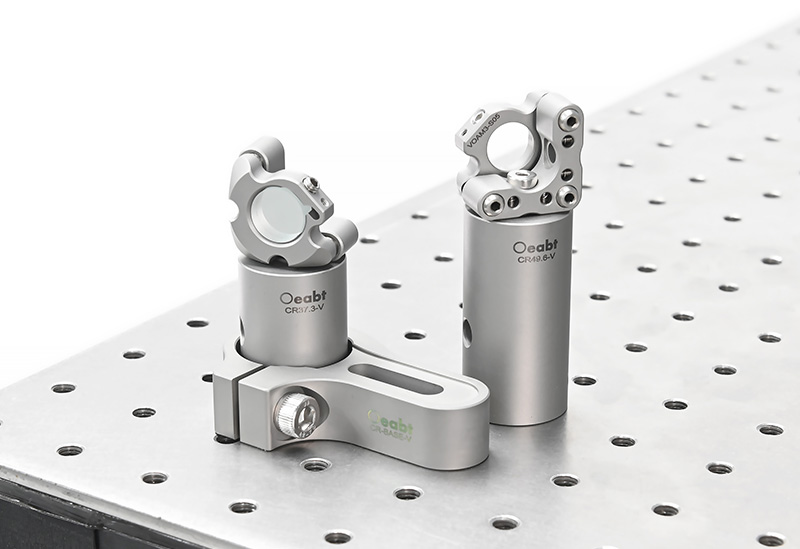

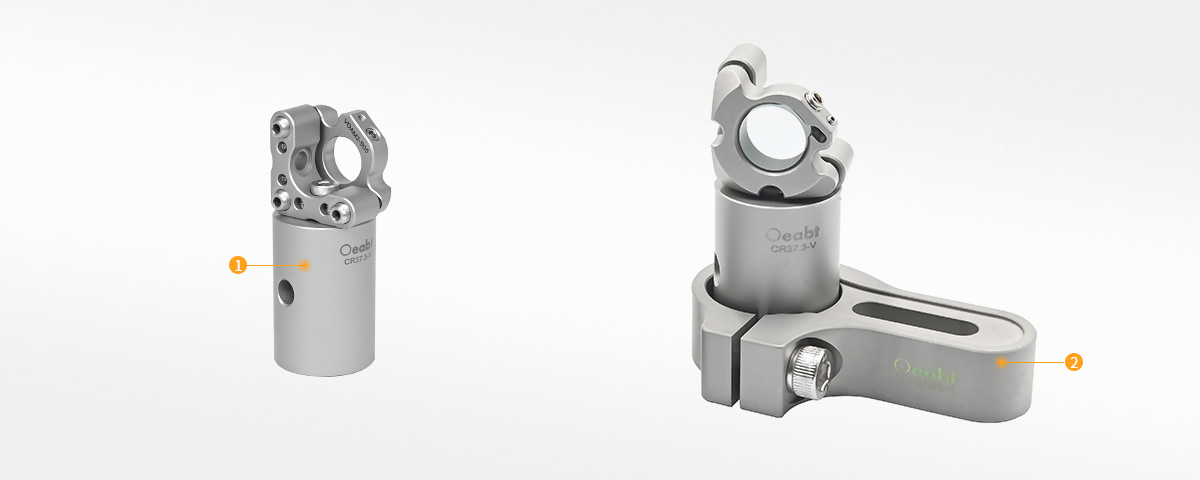

（3）通过浅层的两处M4沉头孔可将调整架固定到接杆上，确保不会阻碍光路。当用于自定义安装配置，可以利用沉头孔两侧的Ø2mm对准针孔来进行精密定位和安装角度的设置，可选择Oeabt低漂移系列的Ø1英寸接杆，其自带有对准针孔用于这些调整架。定位销推荐使用标准的DIN 7-M6（需另行购买）。

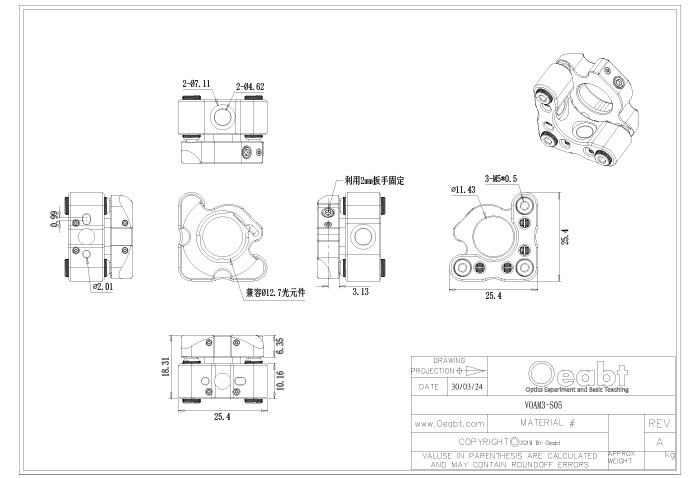

VOAM3-S05 工程图下载
