产品说明

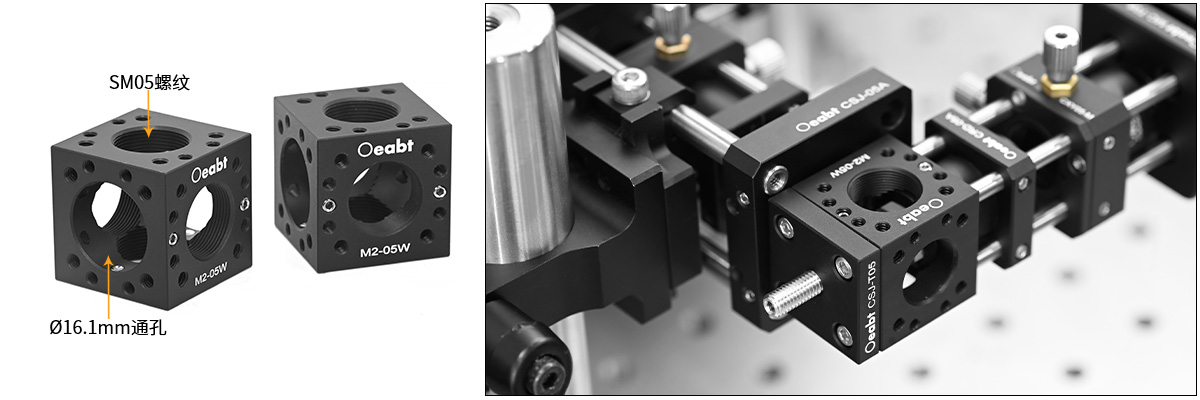

• 四个侧面均为SM05（0.535”-40）螺孔；
• 另相对的两个面为Ø16.1mm通孔；

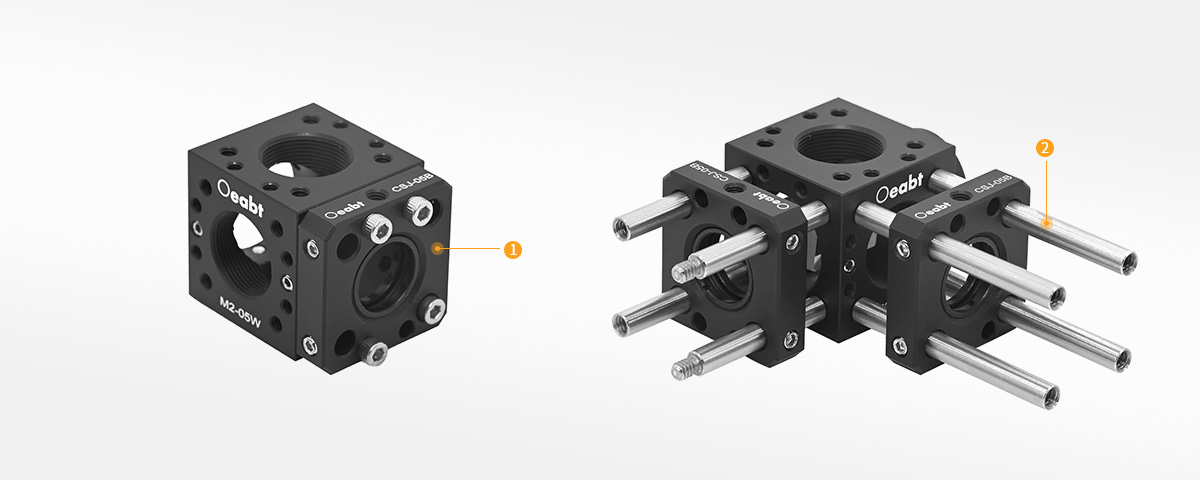

• 4-40螺孔用于安装SPCM系列Ø4mm笼杆 ；
• 3-48螺孔用于安装16mm笼板 ；

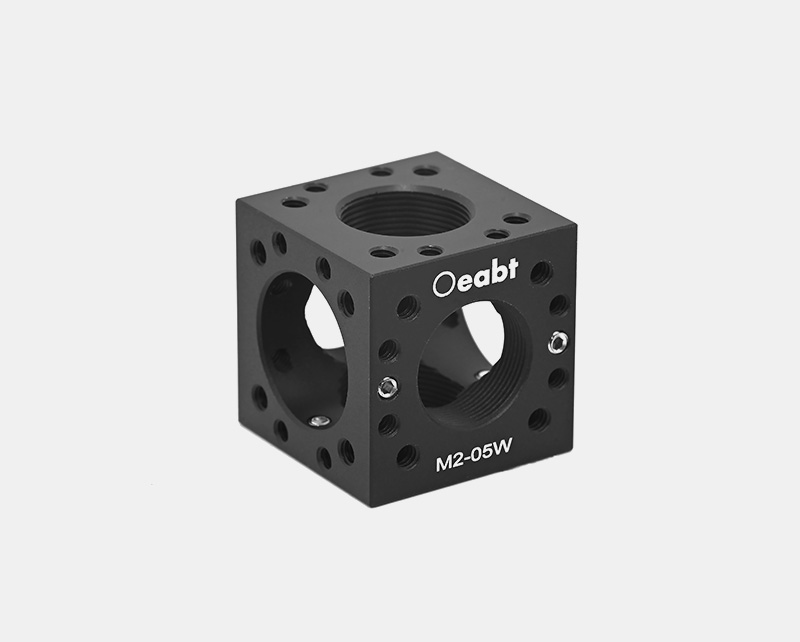

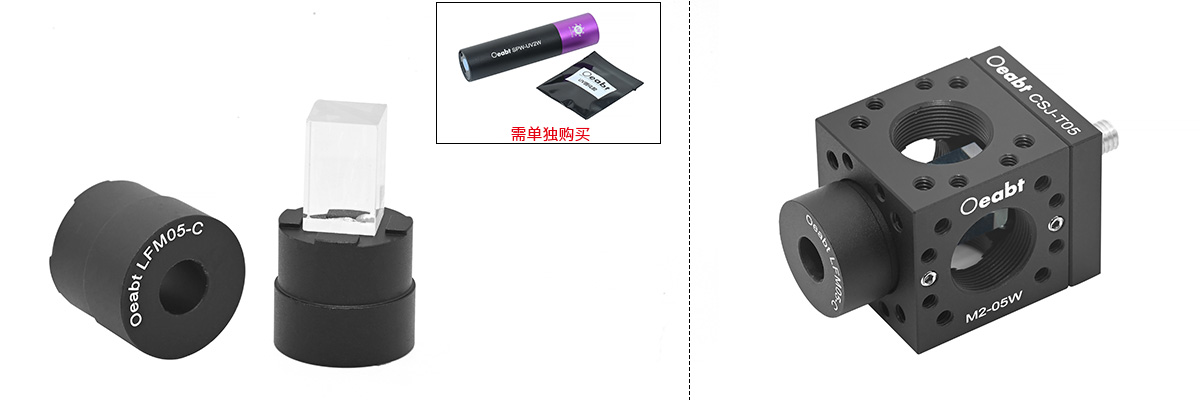

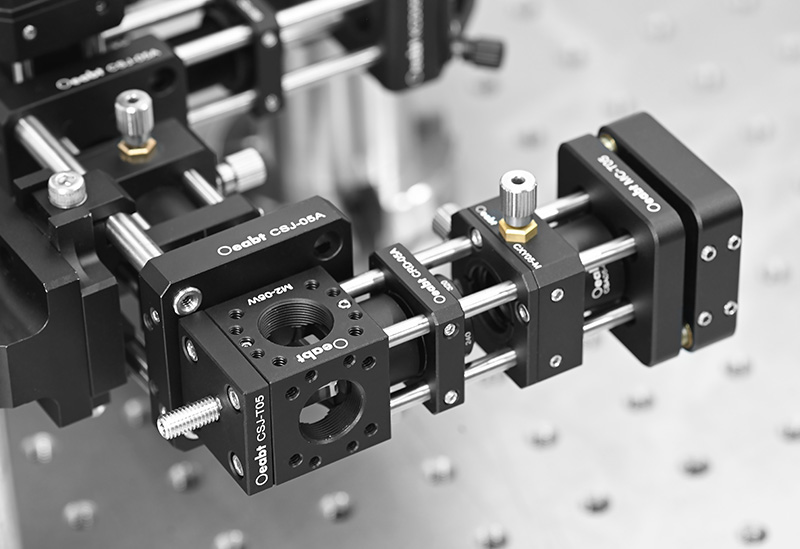

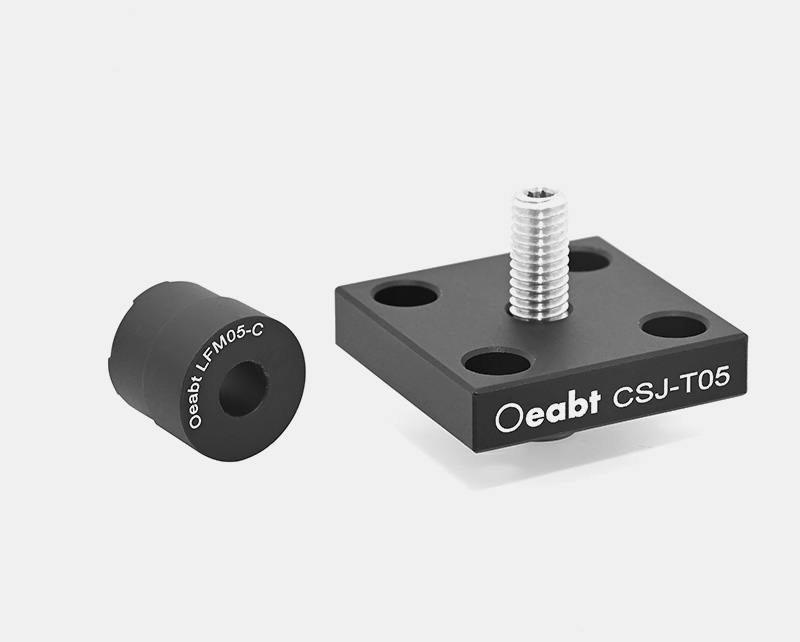

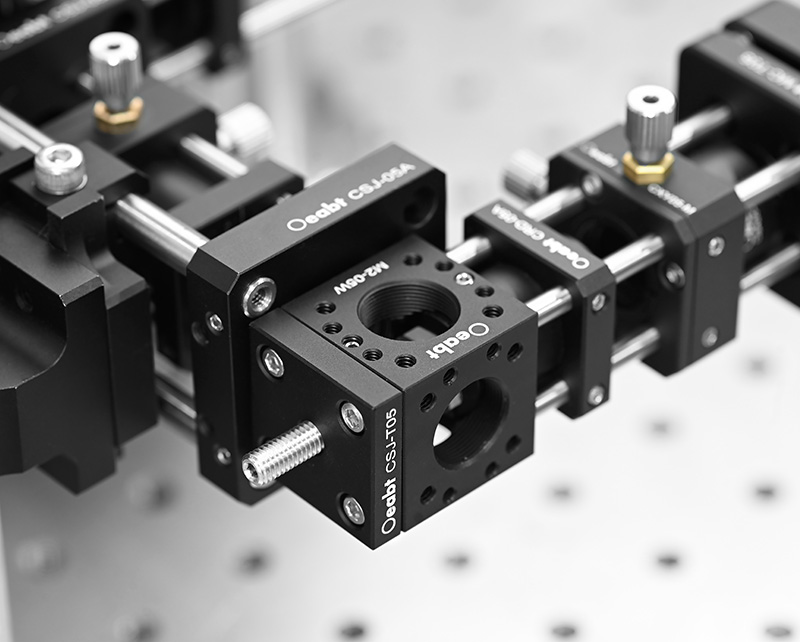

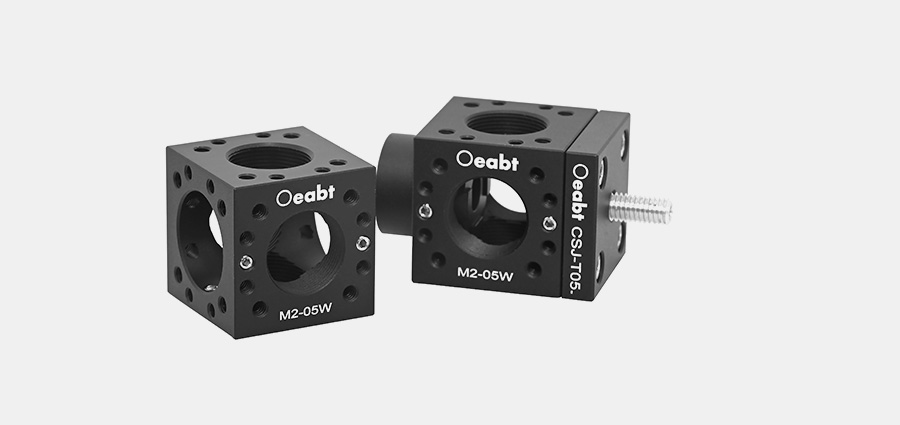

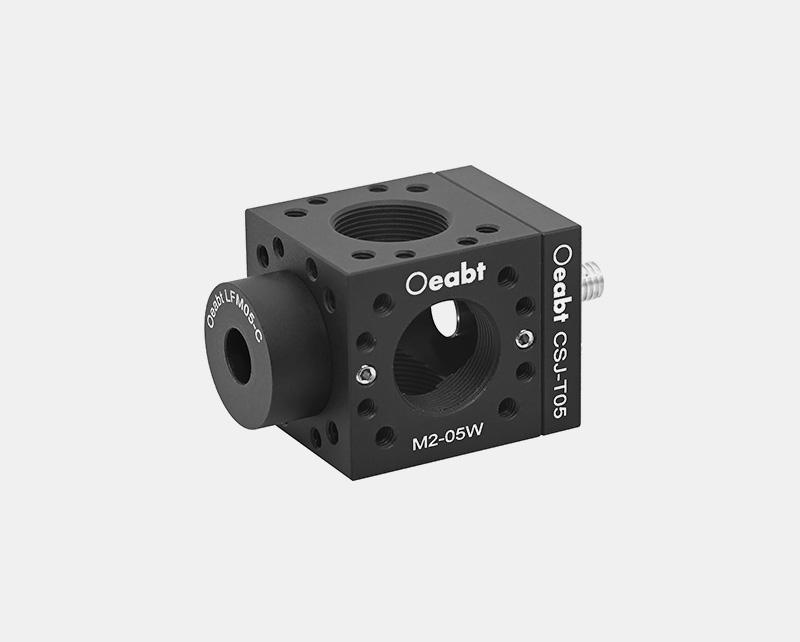

M2-05W笼式立方体的每个侧面都带有间距16mm的4-40螺孔，可以直接安装SPCM系列Ø4mm笼杆。LFM05-C棱镜安装座可将高达10mm的棱镜或立方体安装集成到M2-05W 16 mm笼式立方体。CSJ-T05立方体压块可直接安装至16mm立方体上，搭配棱镜安装座使用。通常安装在带通孔的两面。
| 型号 |
M2-05W笼式立方体 |
| 规格 |
25.0*25.0*25.0mm |
| 中心孔径 |
SM05（0535”-40）内螺纹*4处；Ø6.35mm*2处； |
| 螺孔类型 |
4-40*24处、3-48*24处 |
| 重量 |
17.9g |
| 材质 |
7075铝合金 |

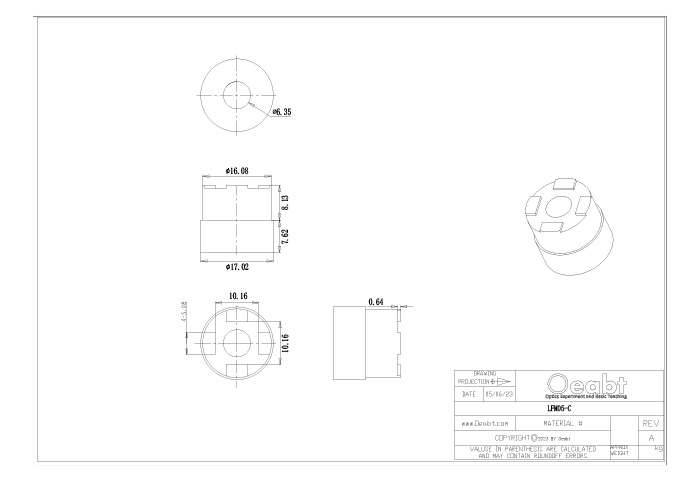

| 型号 |
LFM05-C棱镜安装座 |
| 规格 |
Ø17.0*15.75mm |
| 中心孔径 |
Ø6.35mm |
| 重量 |
7.7g |
| 材质 |
7075铝合金 |
| 型号 |
CSJ-T05立方体压块 |
| 规格 |
25.0*25.0*5.6mm |

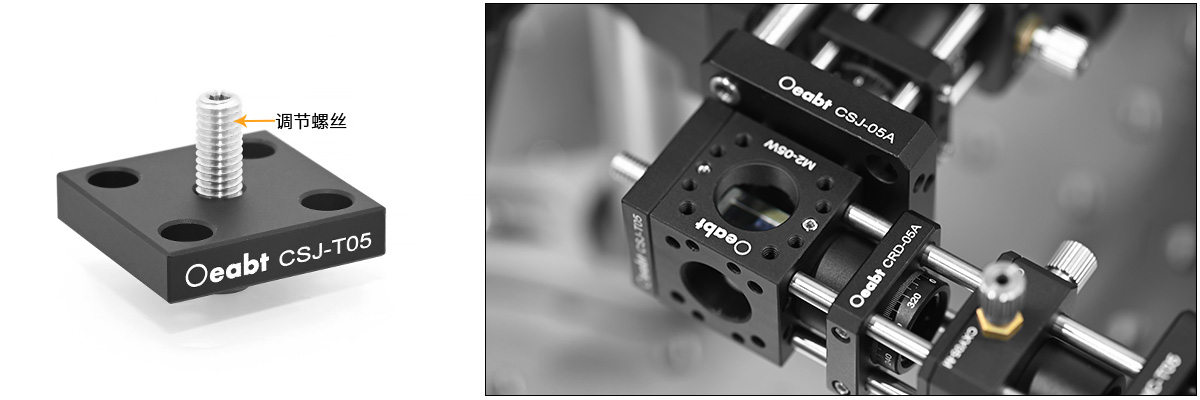

| 调节螺丝 |
10-32 UNC |
| 重量 |
9.0g |
| 材质 |
7075铝合金 |

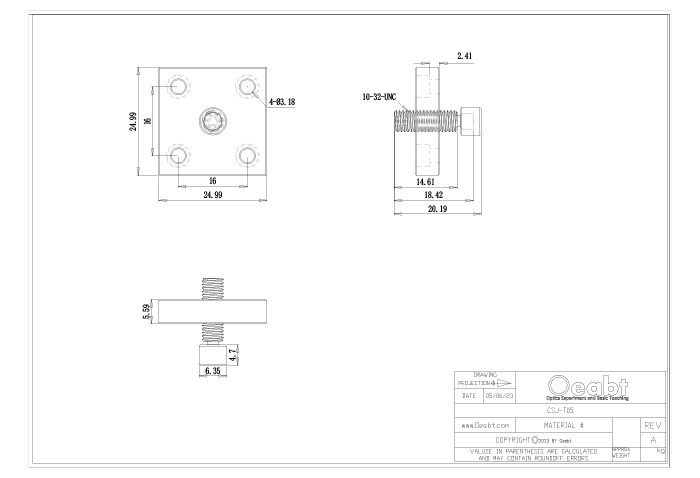

CSJ-T05 工程图下载
