APT-90 直角转接件

产品推荐

首页 > 产品中心 > 底座底板/角度转接件 > APT-90 直角转接件
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载

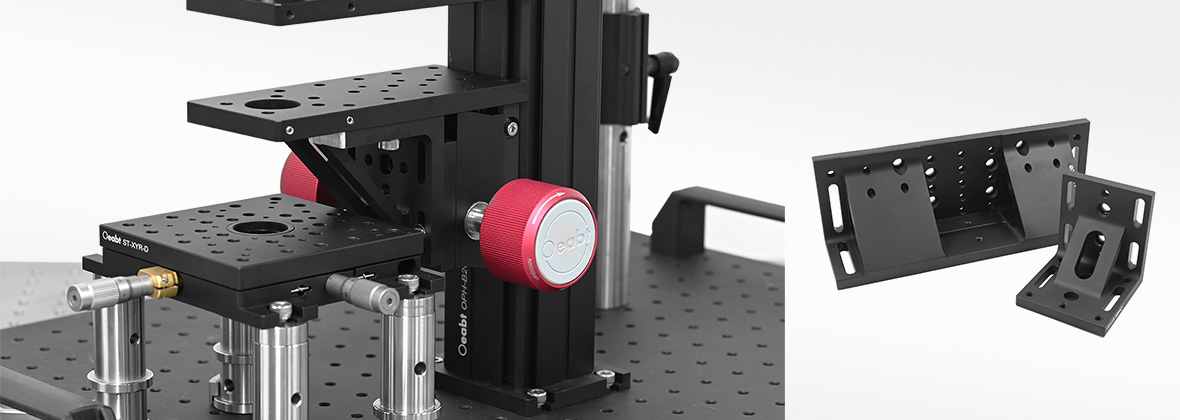

产品说明

一体式铝质结构,具有出色的刚度;

90°的直角支撑结构,加强了安装机械性能;

平行度和垂直度偏差在±0.05 mm以内;

适用于构建稳定的三维光机装配;

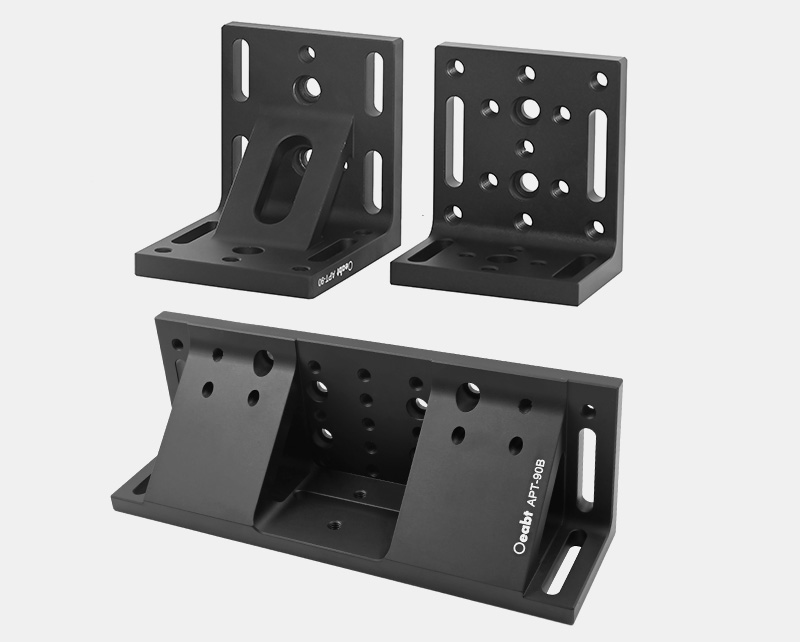

APT-90系列直角转接件具有互成90°的前后面板,非常适合需要构造垂直定位的三维光机械系统。

型号
APT-90
APT-90A
APT-90B
规格
73*65*73mm
73*65*46mm
223.0*63.5*76.377
螺纹类型

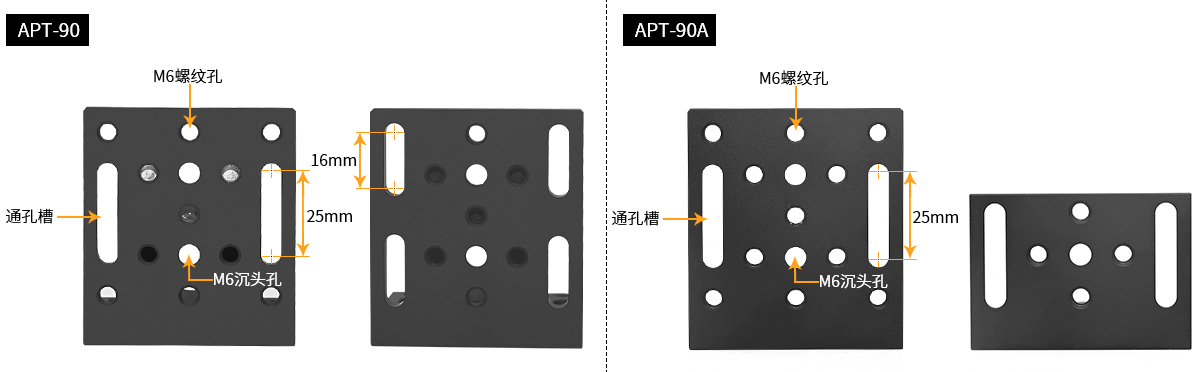

上面板:10处M6、2处M6(沉头孔)、2处6.1*25mm通孔槽

侧面板:7处M6、2处M6()、4处6.1*16mm通孔槽

上面板:4处M6、1处M6()、2处6.1*25mm通孔槽
侧面板:10处M6、2处M6()、2处6.1*25mm通孔槽

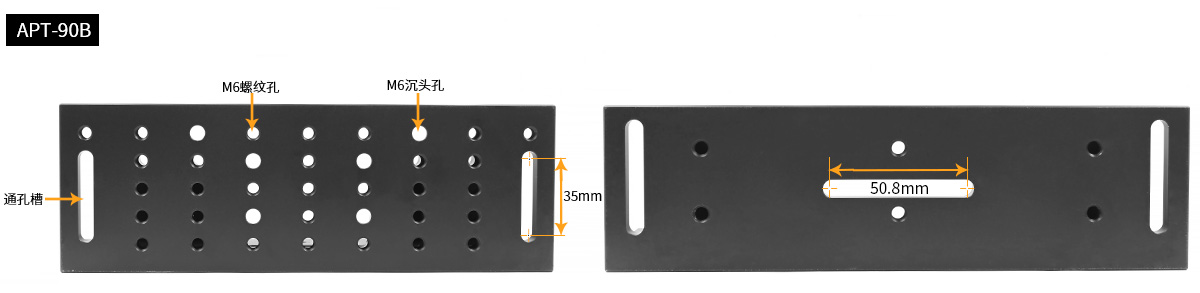

上面板:31处M6、6处M6(沉头孔)、2处6.1*35mm通孔槽
侧面板:6处M6、通孔槽: 2外 6.1*35mm、1外6.150.8mmm

重量
180.0g
130.0g
876.1g
材质
7075铝合金

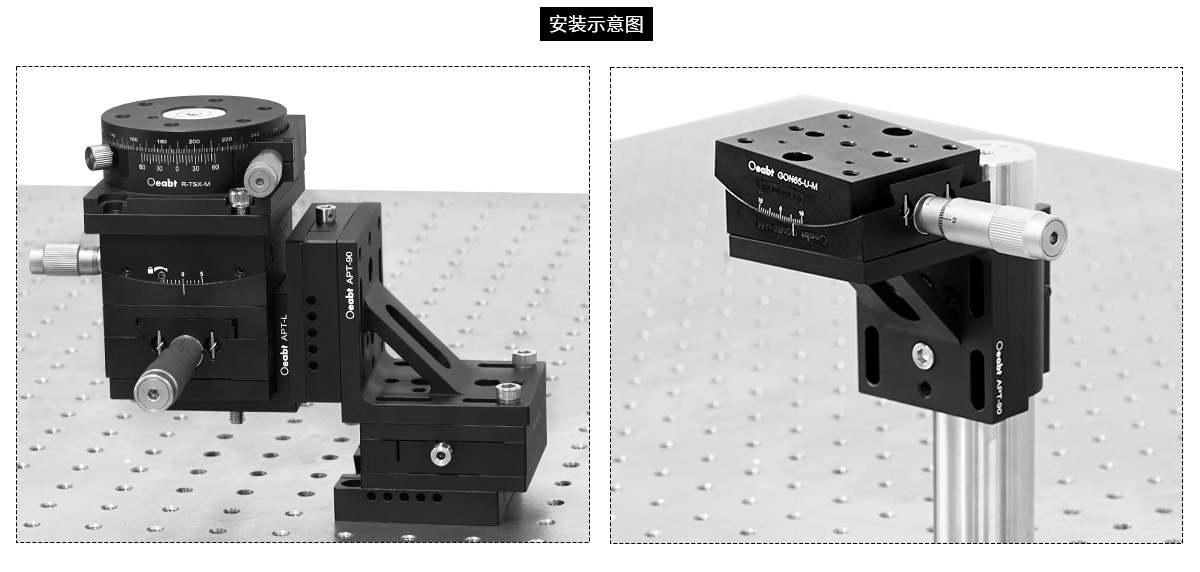

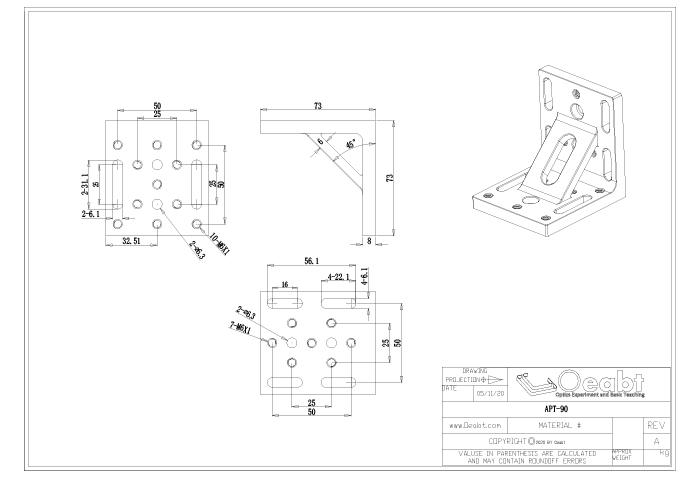

示意图
通用参数

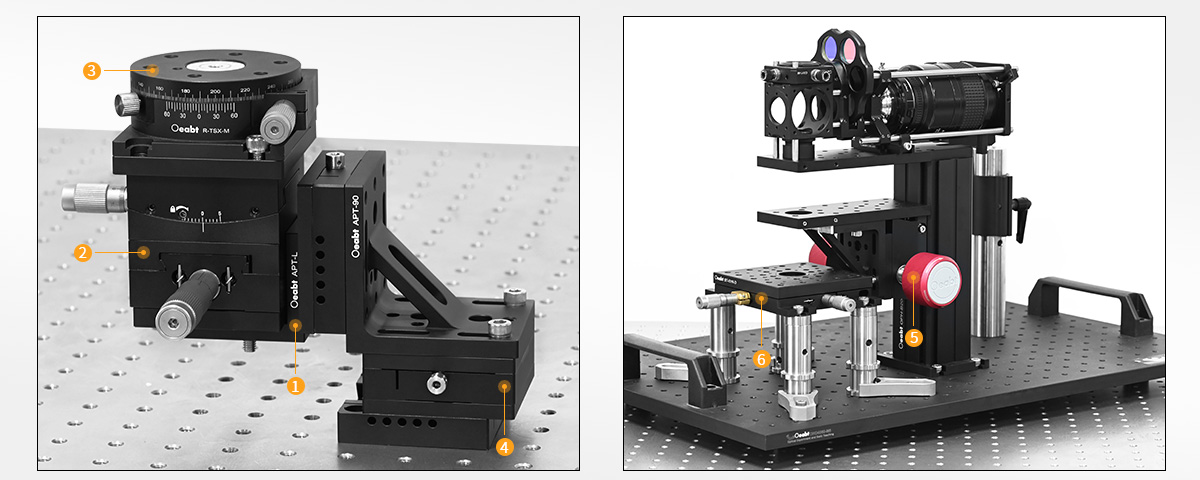

(1)APT-90系列直角转接件具有互成90°的前后面板,非常适合需要构造垂直定位的三维光机械系统。面板开有众多螺孔、沉头孔、通孔槽,用于安装到不同转接组件、面包板光学平台



(2)

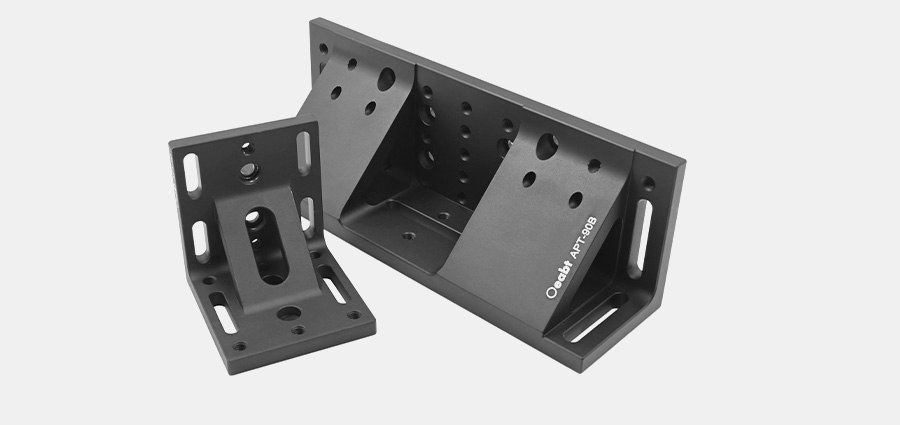

APT-90系列直角转接件

一体式铝质结构,具有出色的刚度;

90°的直角支撑结构,加强了安装机械性能;

平行度和垂直度偏差在±0.05 mm以内;

适用于构建稳定的三维光机装配;

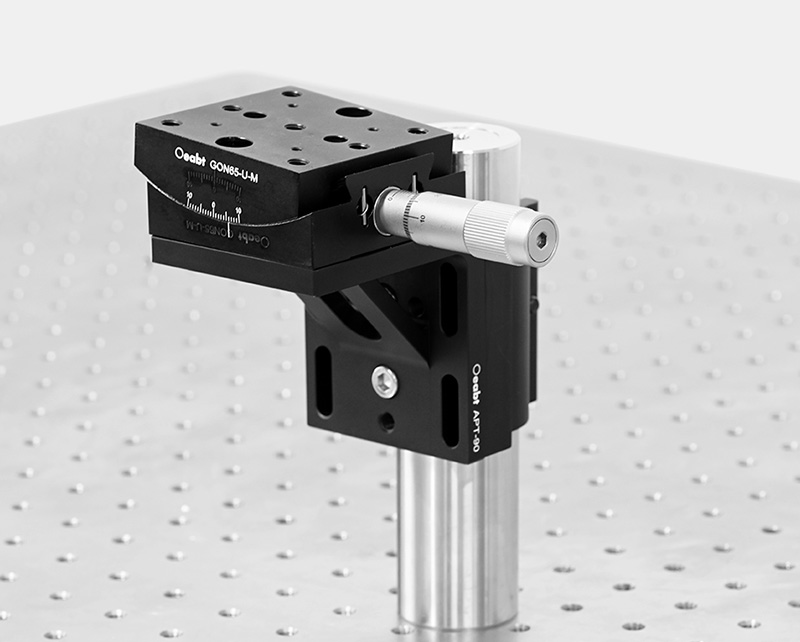

APT-90直角转接件具有互成90°的前后面板,非常适合需要构造垂直定位的三维光机械系统。前表面有4处6.1*22.1mm通孔槽、7处M6螺孔和2处Ø6.3mm沉头孔。底面板包含2处6.1*31.1mm的通孔槽、10处M6螺孔和2处Ø6.3mm沉头孔,用于安装到光学平台

型号
规格

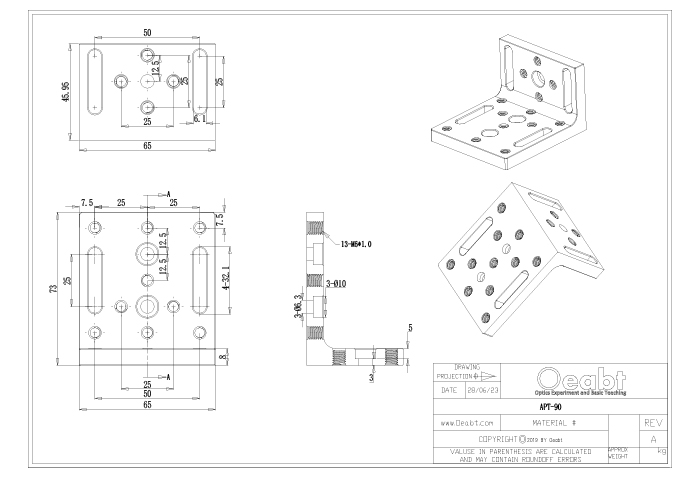

工程图
对比
单价
发货日期
购物车
