产品说明

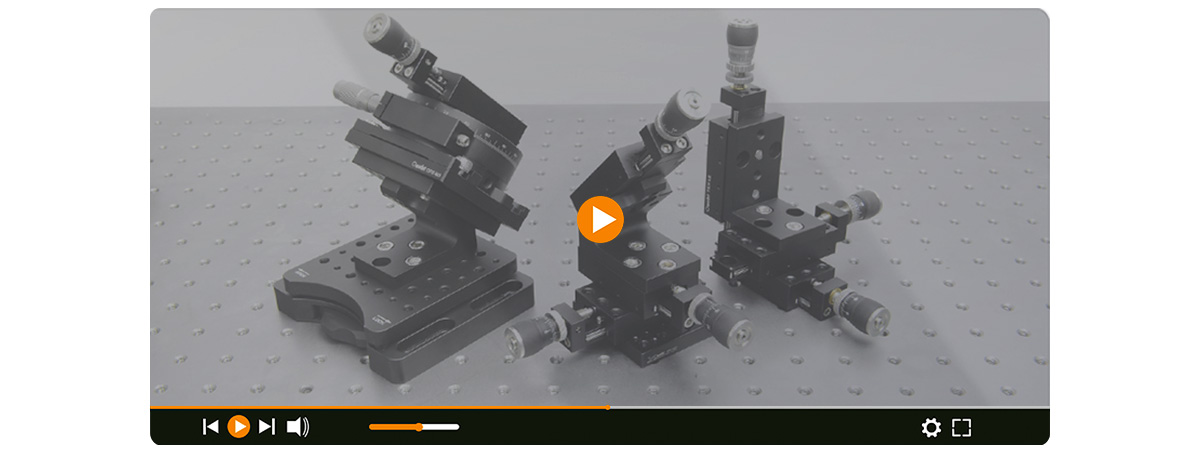

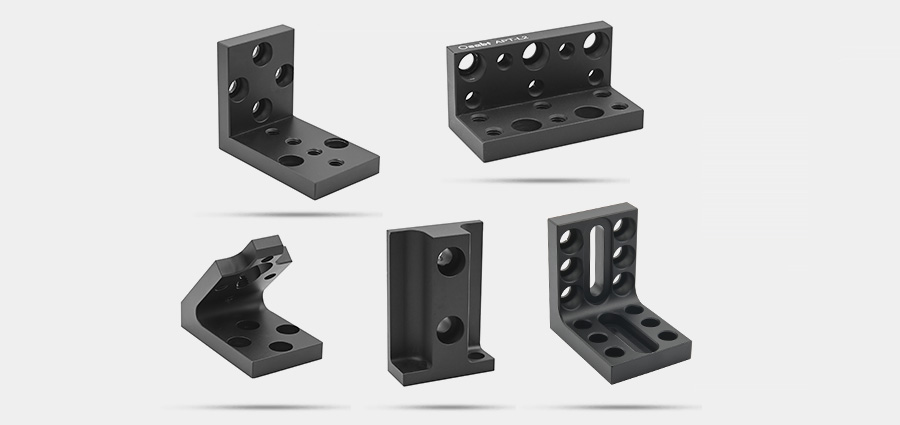

• 一体式、小体积的45°或90°转接件；

• 平行度和垂直度偏差在±0.05mm左右；

• 适用于构建三轴位移台配件；

• 有标准孔距的M4、M6螺孔；

• ±30 弧分角度公差,0.05mm平整度；

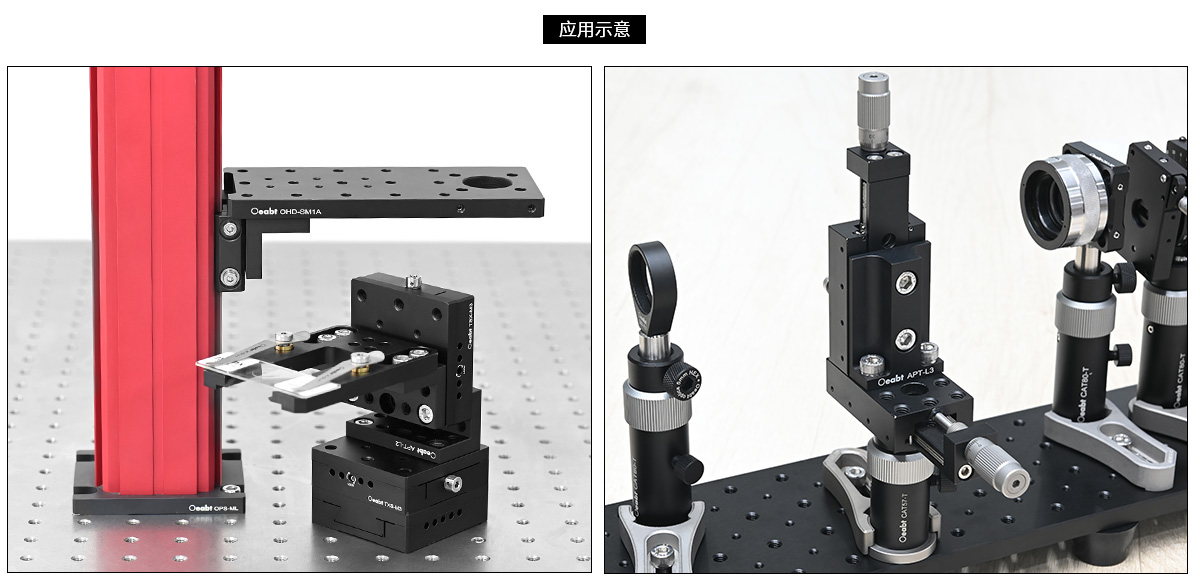

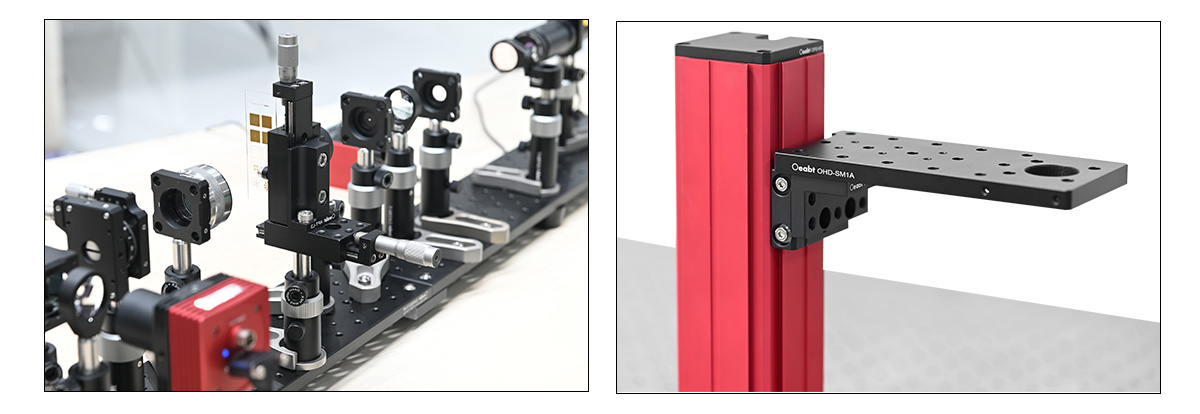

适用于将光机械件相对光学平台、面包板或工作表面以45°或90°角垂直安装

型号	规格	螺纹类型	重量
APT-L2	64.032.132.1mm	前面板:M65处,M63处沉孔；底面板:M66处,M62处沉孔	62.6g
APT-L3	36.015.053.0mm	前板:M62处；底板:M62处	39.2g
APT-L4	50.838.219.1mm	上板:M46处沉孔、Ø6.525.4mm1处孔槽；侧板:M46处沉孔、Ø4.525.4mm1处孔槽	72.6g
APT-L	48.036.060.0mm	4处M6螺孔，6处Ø6.2mm沉头孔	66.6g
APT-45	60.036.053.0mm	5处M6螺孔，4处Ø6.2mm沉头孔	74.7g

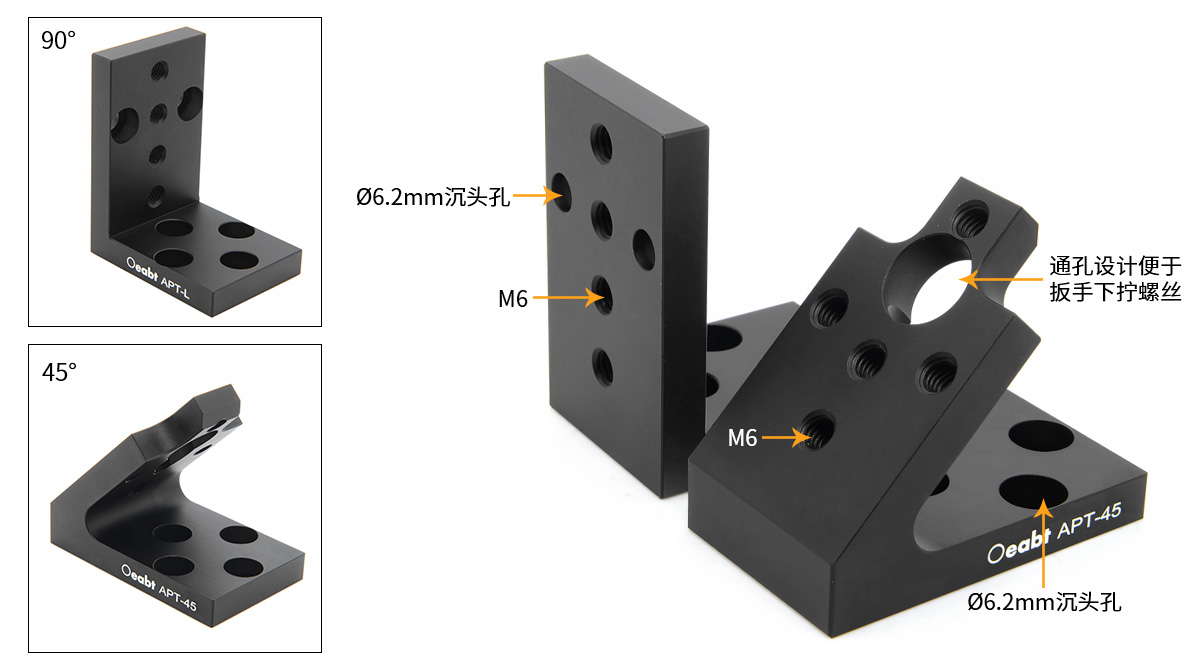

示意图

通用参数

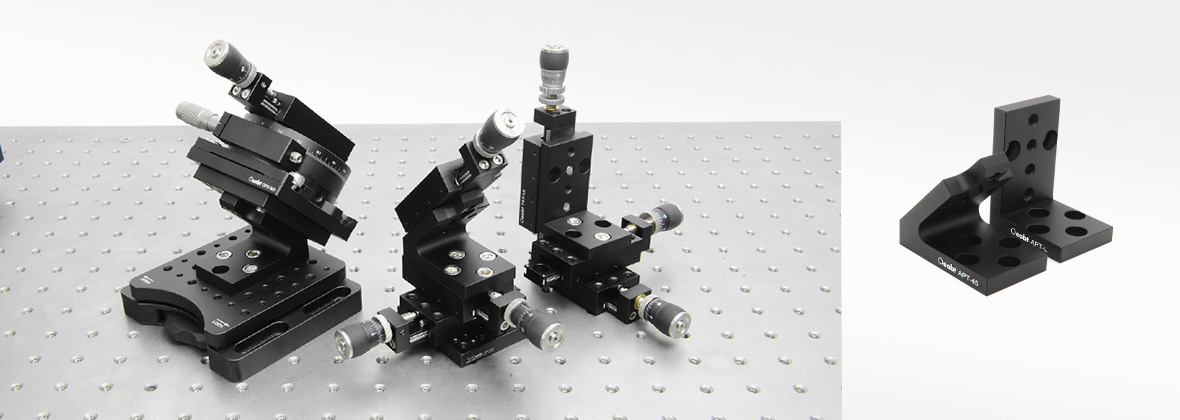

（1）角度支架是搭建稳固的三维光机装配结构的理想解决方案,它们具有一体式铝质结构，角度支架具有45°或90°的安装孔平面。

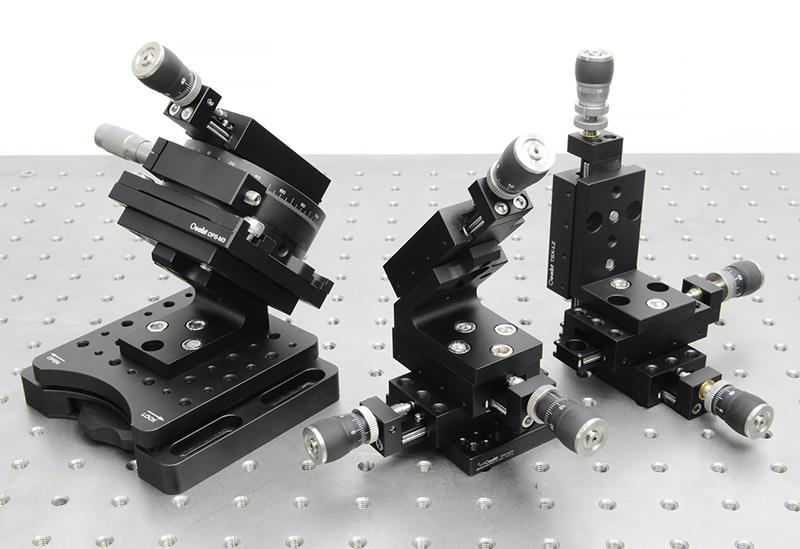

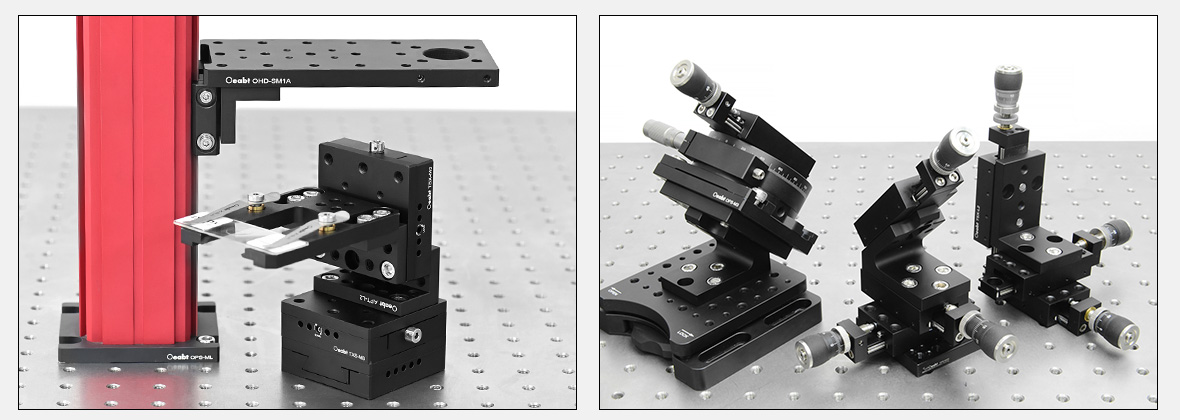

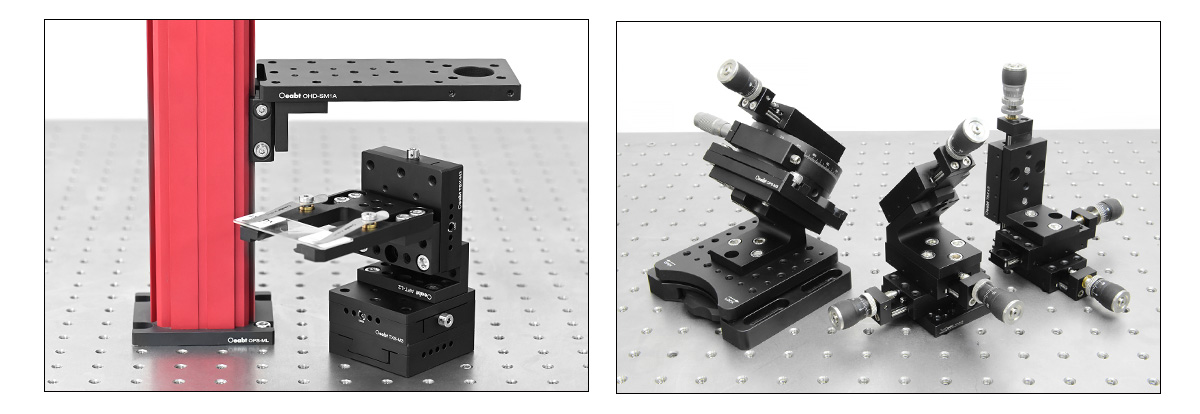

（2）小体积一体式支架，在体积上更适合小型构件在紧凑型空间内使用,应用于手动位移台构建长行程三轴线性位移台组或小型光学面包板和组件的精密安装.

（2）角度±30 弧分角度公差，台面孔位可以通过相互组合来提供稳定的复合角支撑

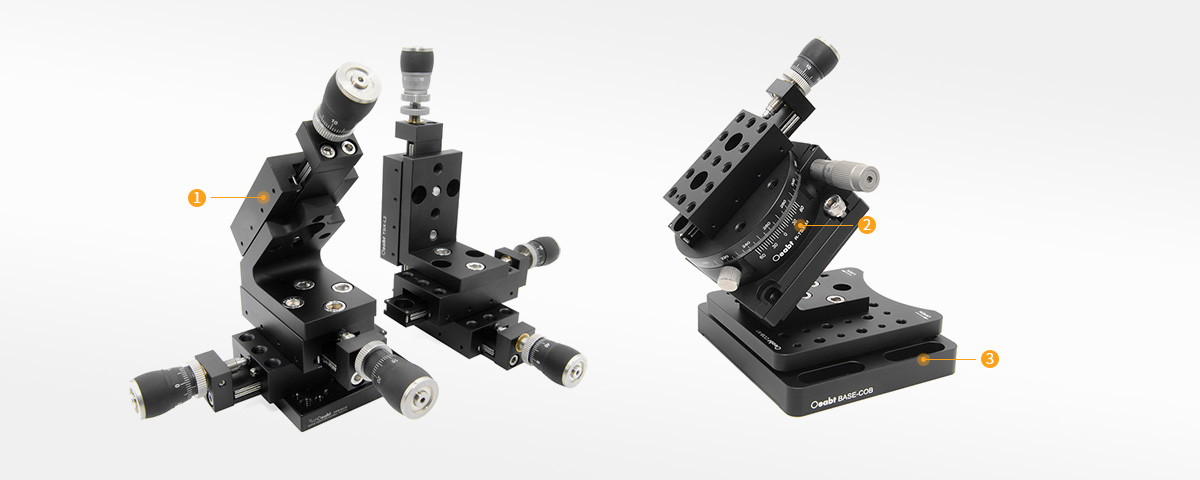

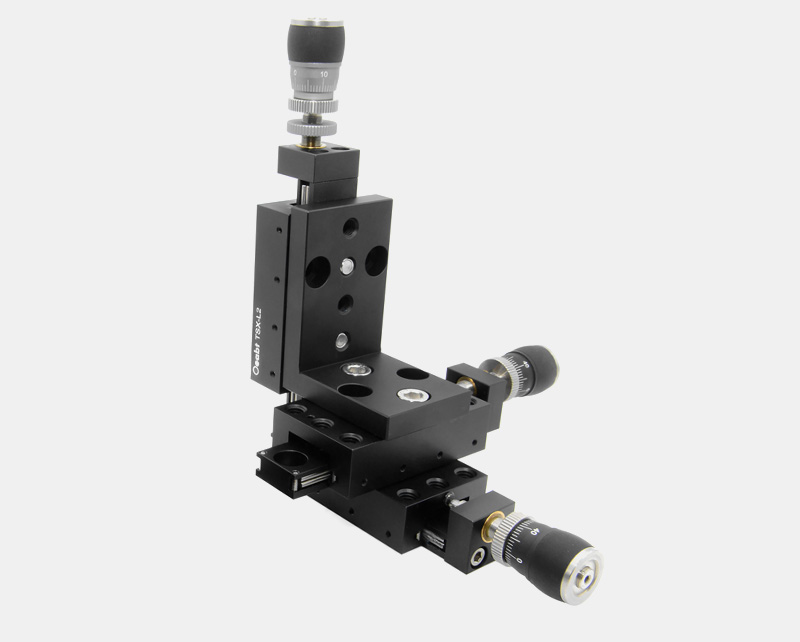

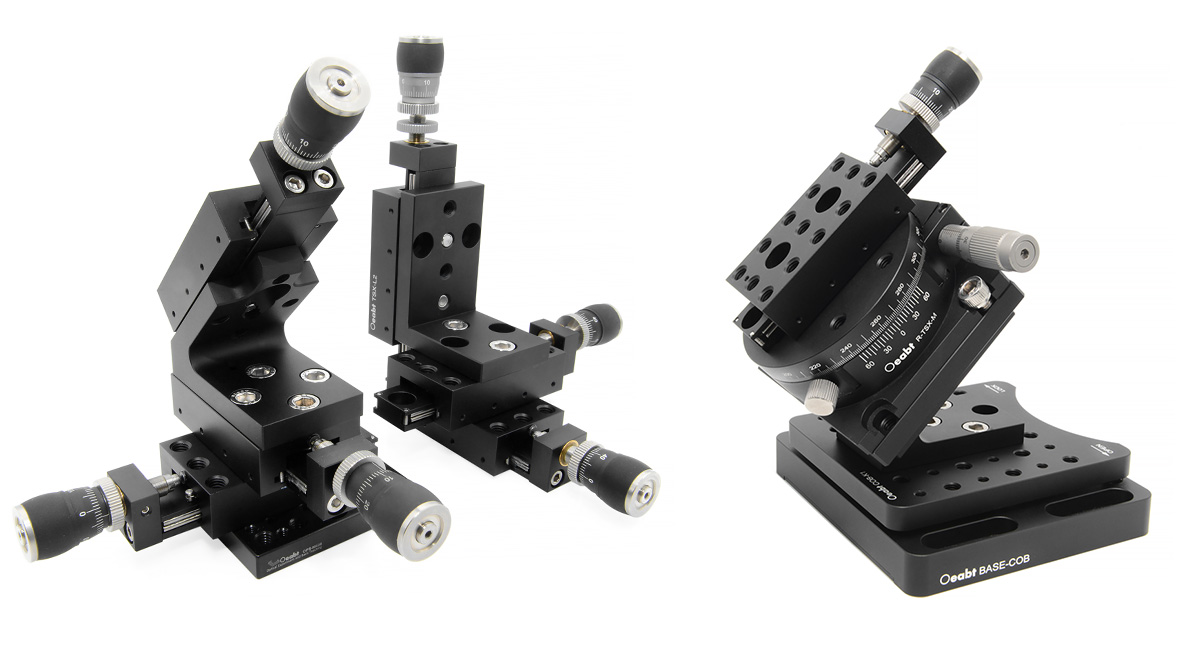

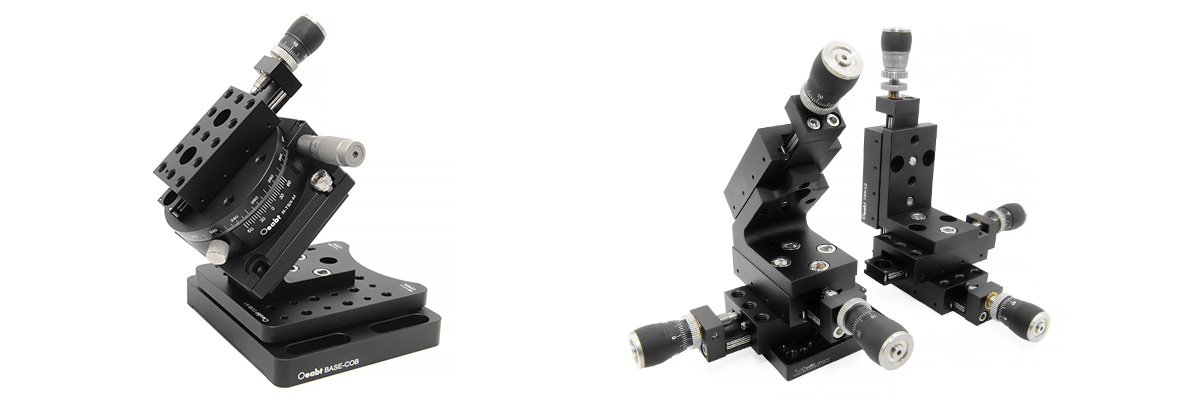

➊ TSX-L系列单轴位移台点击购买 >

➋ R-TSX-M 360º旋转位移台点击购买 >

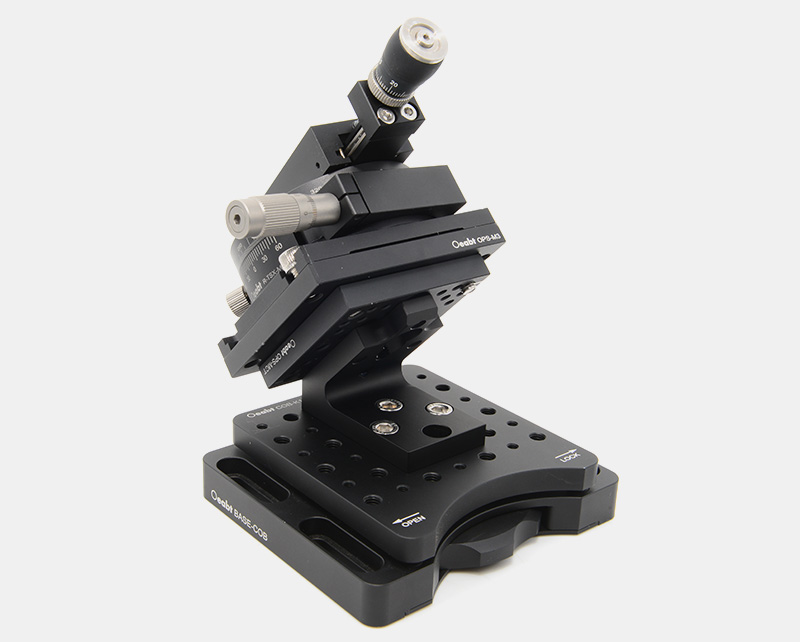

➌ BASE-COB-K系列快拆底座点击购买 >

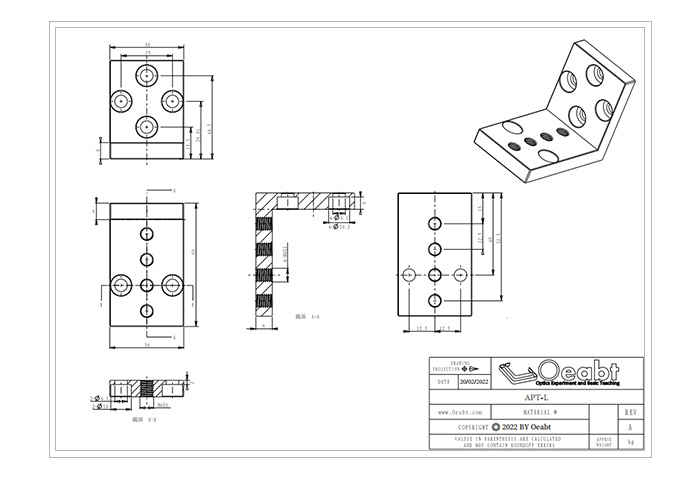

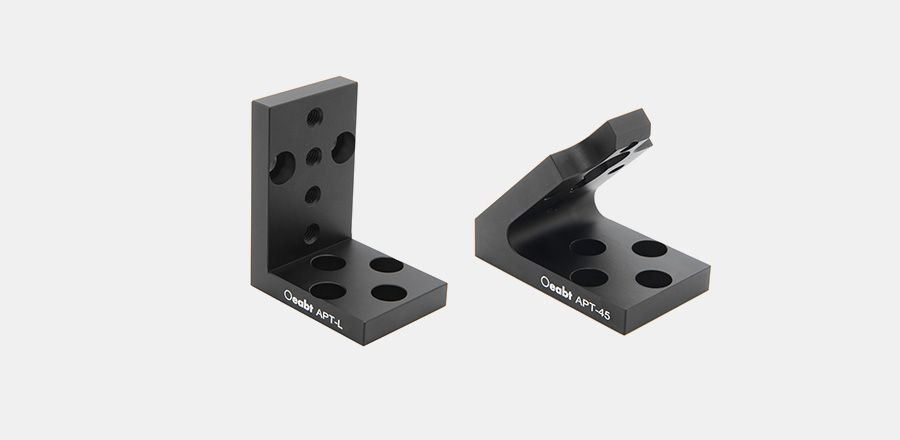

APT-L

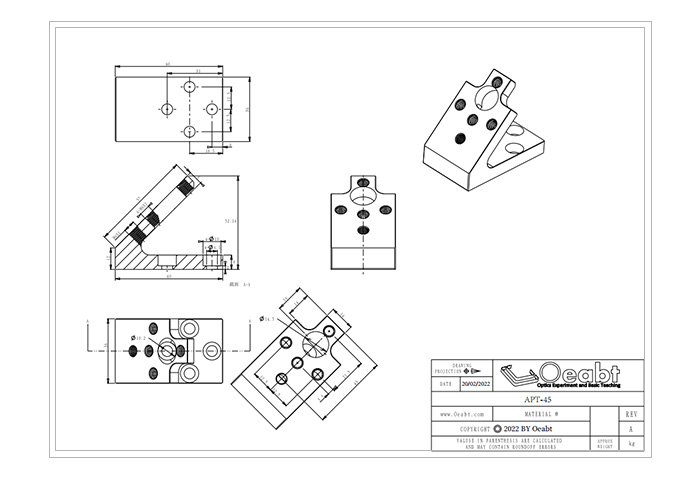

APT-45

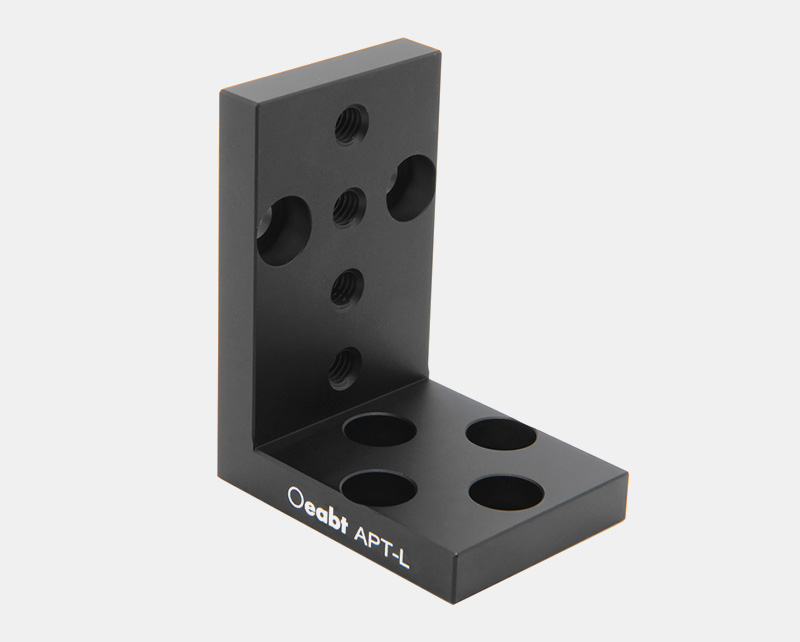

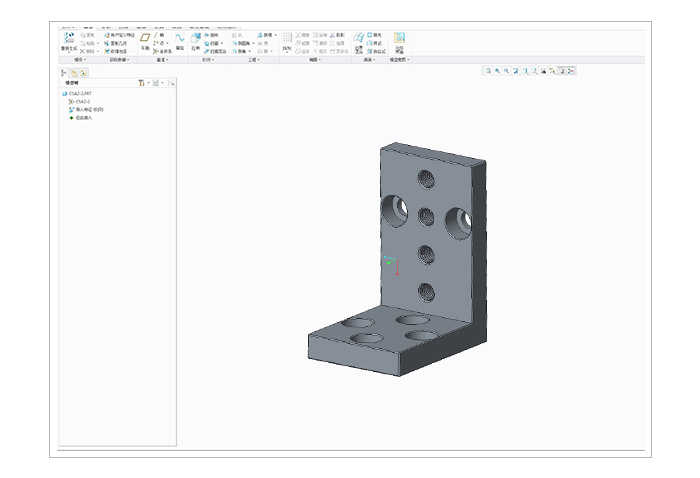

APT-L 角度安装支架

• 带有安装孔面的90°的安装板；

• 三角形横断面设计可以更强更稳固的进行装配；

• ±30 弧分角度公差；

• 0.05mm平整度；

• 适用于构建三轴位移台配件；

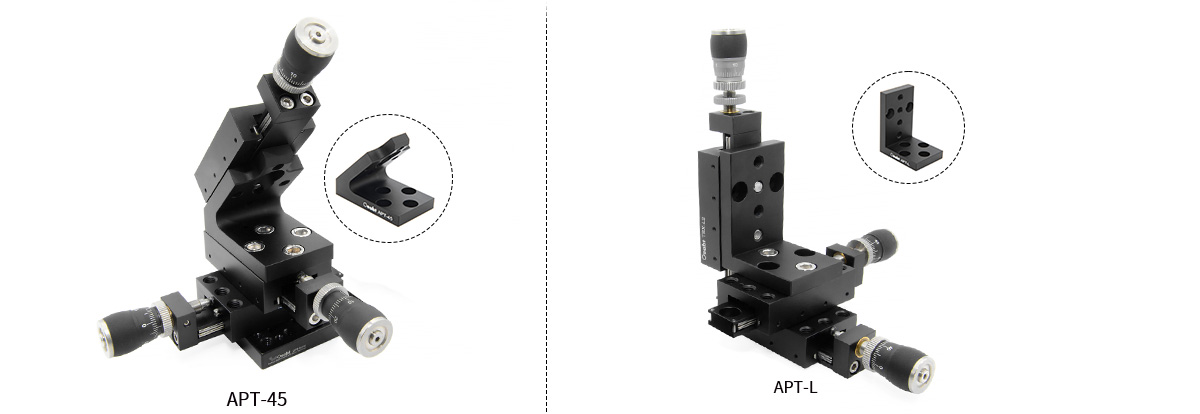

APT-L 角度支架具有90°的安装孔平面，台面M6孔位可以通过相互组合来提供稳定的复合角支撑，即可提供刚度出色的粗调高平台。适用于使用手动位移台构建长行程三轴线性位移台组，或用于小型光学面包板和组件的精密安装。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： APT-L

规格：角度架:90°

工程图：点击下载

对比：

单价：￥193

发货日期：当天

购物车：

APT-L 角度安装支架

规格

48.0*36.0*60.0mm
材质

7075铝合金
重量

66.6g
产品描述

安装台面：60.0*36.0mm；
螺纹类型：4处M6螺孔,6处Ø6.2mm沉头孔;

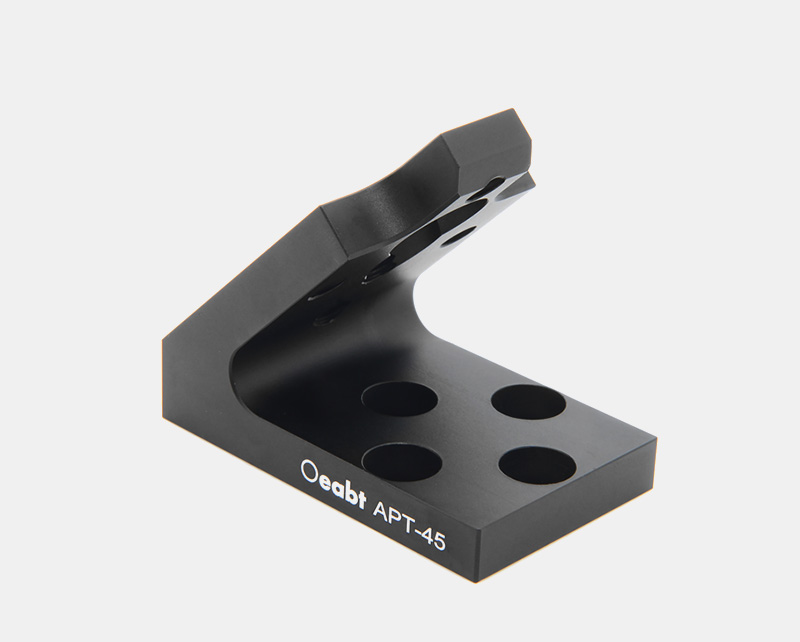

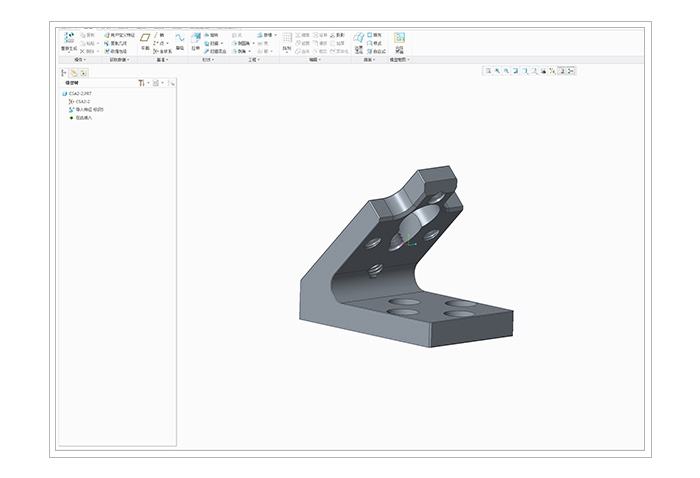

APT-45 角度安装支架

• 带有安装孔面的45°斜的安装板；

• 三角形横断面设计可以更强更稳固的进行装配；

• ±30 弧分角度公差；

• 0.05mm平整度；

• 适用于构建三轴位移台配件；

APT-45 角度支架具有45°的安装孔平面，台面M6孔位可以通过相互组合来提供稳定的复合角支撑，即可提供刚度出色的粗调高平台。适用于使用手动位移台构建长行程三轴线性位移台组，或用于小型光学面包板和组件的精密安装。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： APT-45

规格：角度架:45°

工程图：点击下载

对比：

单价：￥234

发货日期：当天

购物车：

APT-45 角度安装支架

规格

60.0*36.0*53.0mm
材质

7075铝合金
重量

74.7g
产品描述

安装台面：57.0*36.0mm；
螺纹类型：5处M6螺孔，4处Ø6.2mm沉头孔;

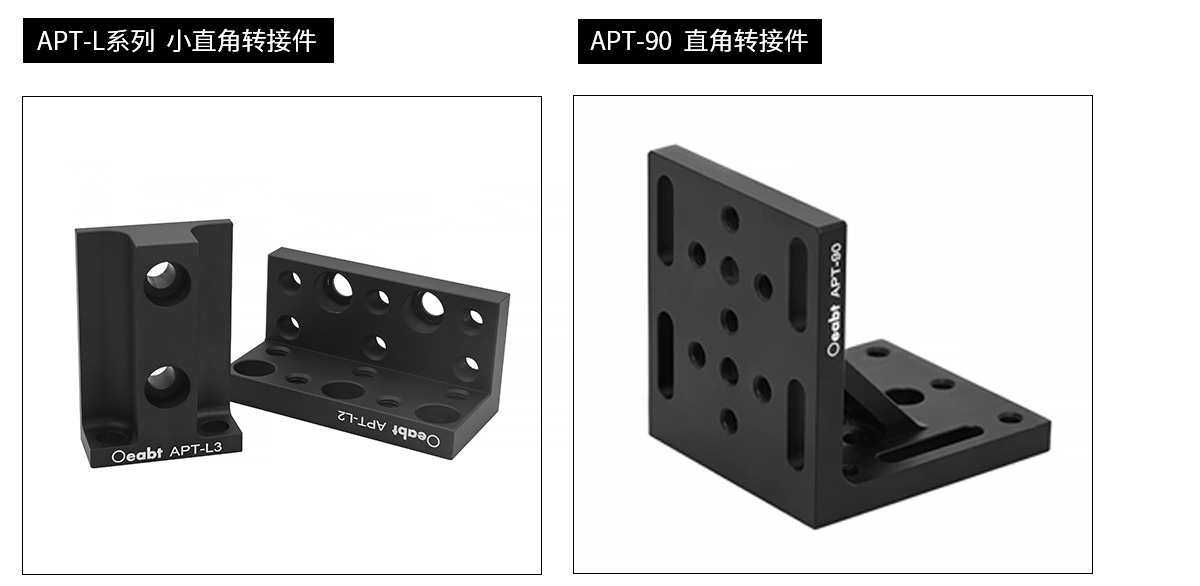

APT-L2 小直角转接件

• 一体式、小体积的直角转接件；

• 平行度和垂直度偏差在±0.05mm；

• 适用于构建三轴位移台配件；

• 有标准孔距的M6螺纹孔；

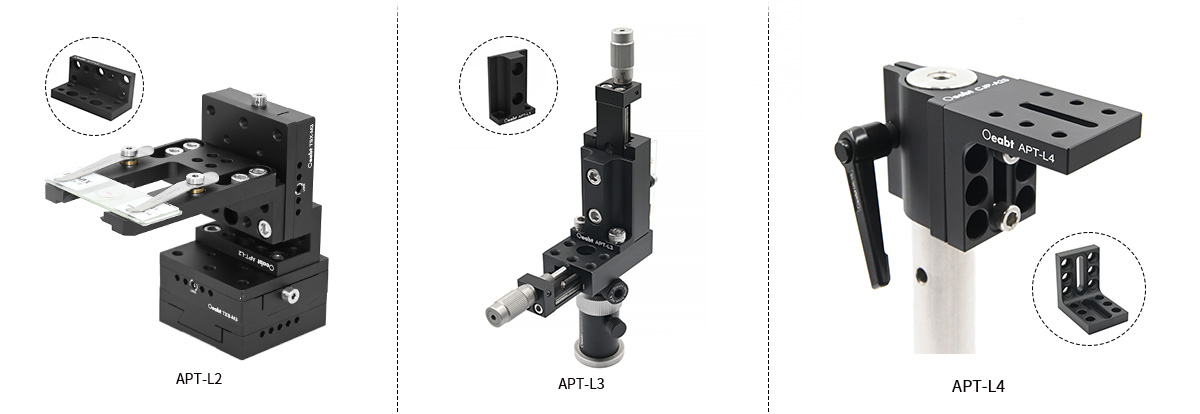

直角转接件适用于将光机械件相对光学平台、面包板或工作表面以90°角垂直安装，有助于形成稳定的三维光机装配。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： APT-L2

规格： 64.0*32.1*32.1mm

工程图：点击下载

对比：

单价：￥193

发货日期：当天

购物车：

APT-L2 小直角转接件

规格

64.0*32.1*32.1mm
材质

7075铝合金
重量

62.6g
产品描述

平行度垂直度偏差±0.05mm；
前面板：M6*5处，M6*3处（沉头孔）；
底面板：M6*6处，M6*2处（沉头孔）；

APT-L3 小直角转接件

• 一体式、小体积的直角转接件；

• 平行度和垂直度偏差在±0.05mm；

• 适用于构建三轴位移台配件；

• 有标准孔距的M6螺纹孔；

直角转接件适用于将光机械件相对光学平台、面包板或工作表面以90°角垂直安装，有助于形成稳定的三维光机装配。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： APT-L3

规格： 36.0*15.0*53.0mm

工程图：点击下载

对比：

单价：￥193

发货日期：当天

购物车：

APT-L3 小直角转接件

规格

36.0*15.0*53.0mm
材质

7075铝合金
重量

39.2g
产品描述

角度架：90°；
沉孔：前板M6*2处；底板M6*2处；

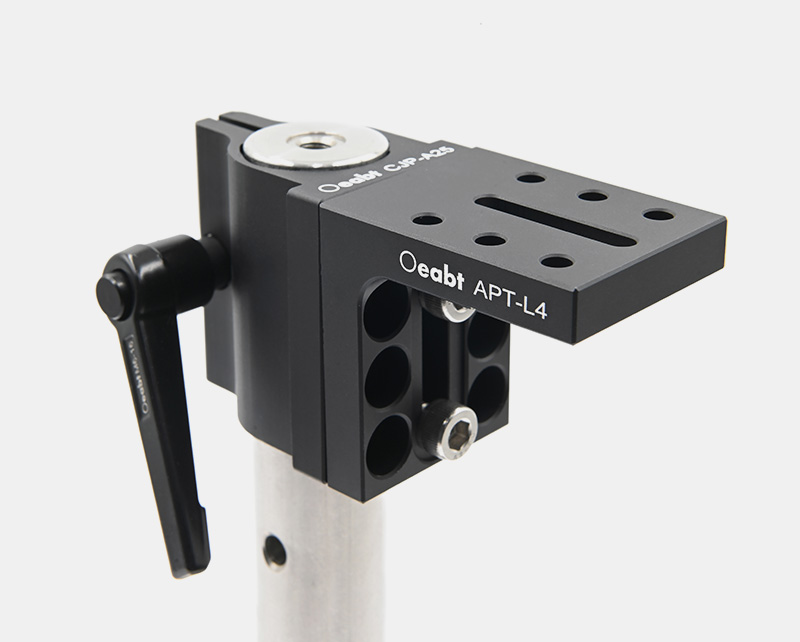

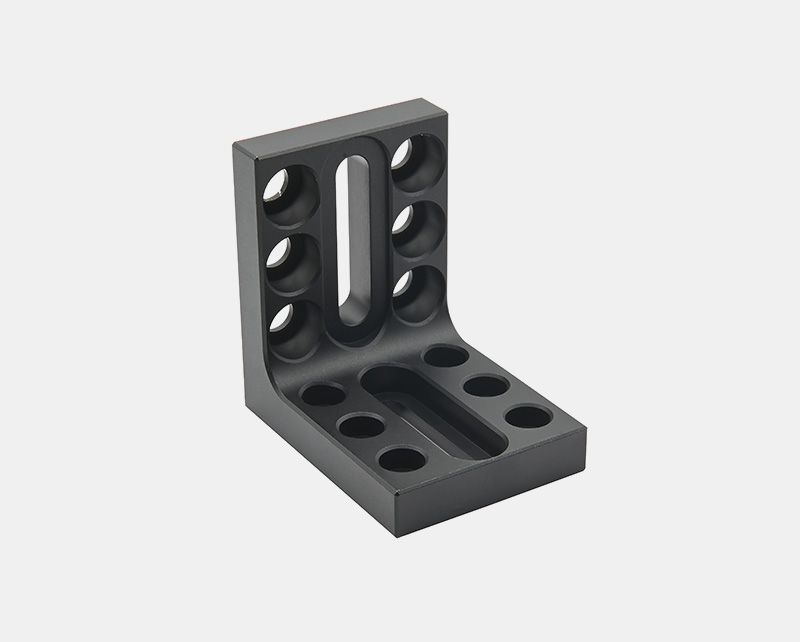

APT-L4 小直角转接件

• 一体式、小体积的直角转接件；

• 平行度和垂直度偏差在±0.05mm；

• 适用于构建三轴位移台配件；

• 有标准孔距的M6螺纹孔；

直角转接件适用于将光机械件相对光学平台、面包板或工作表面以90°角垂直安装，有助于形成稳定的三维光机装配。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： APT-L4

规格： 50.8*38.2*19.1mm

工程图：点击下载

对比：

单价：￥193

发货日期：当天

购物车：

APT-L4 小直角转接件

规格

50.8*38.2*19.1mm
材质

7075铝合金
重量

72.6g
产品描述

上板：M4*6处(沉孔)、Ø6.5mm*25.4mm*1处（沉孔槽）；
侧板：M4*6处(沉孔)、Ø4.5*25.4mm*1处（沉孔槽）
