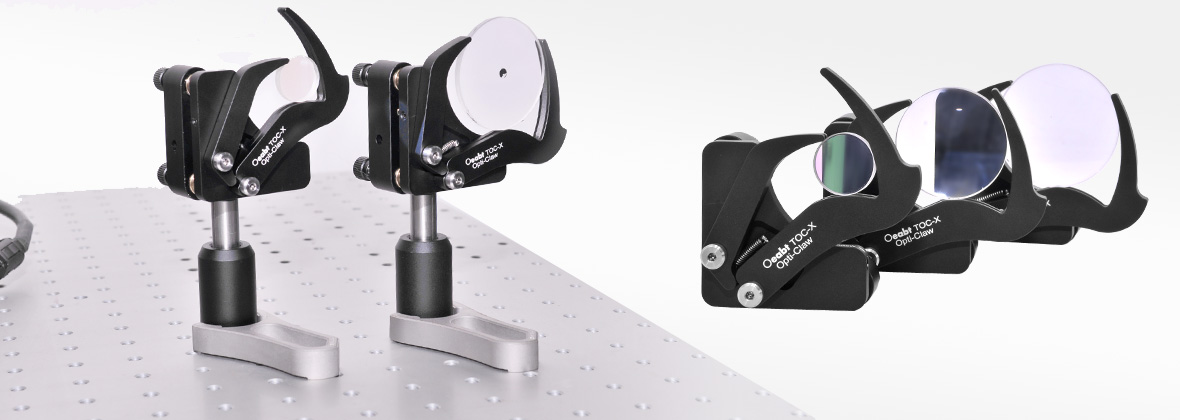

产品说明
• 自动定心机构，可快速交换光学元件；
• 可安装Ø2.5mm~Ø50.8mm范围大小内的光学元件；
• 非常适用于圆形或正方形光学器件；

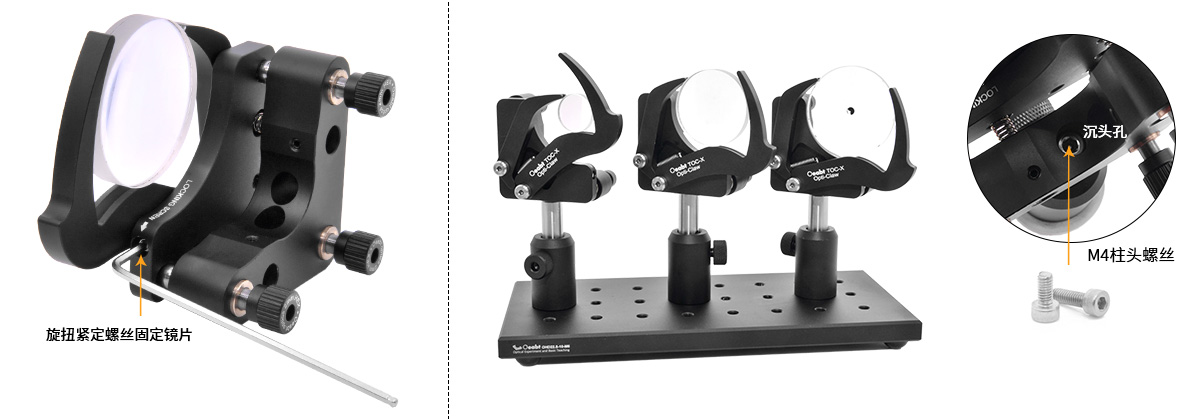

• 锁定螺丝可实现安全固定功能；

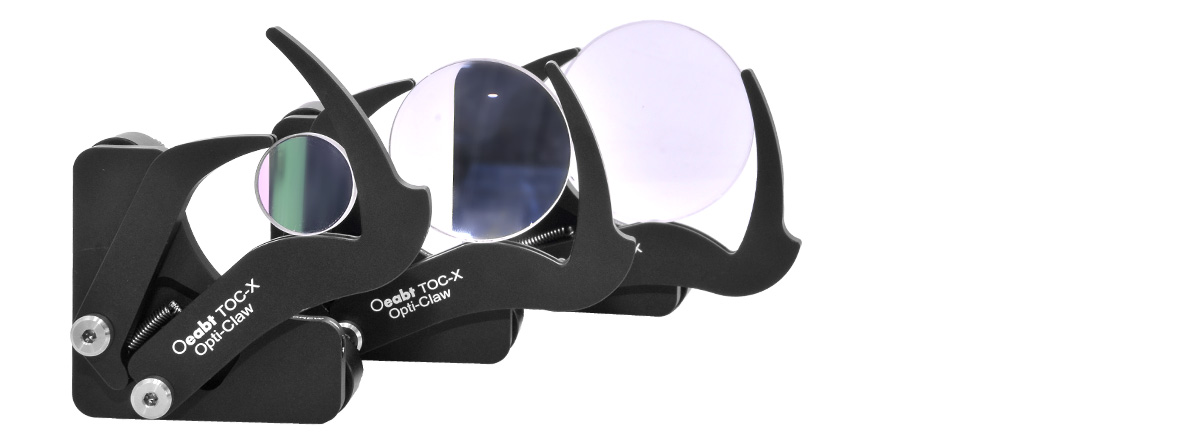

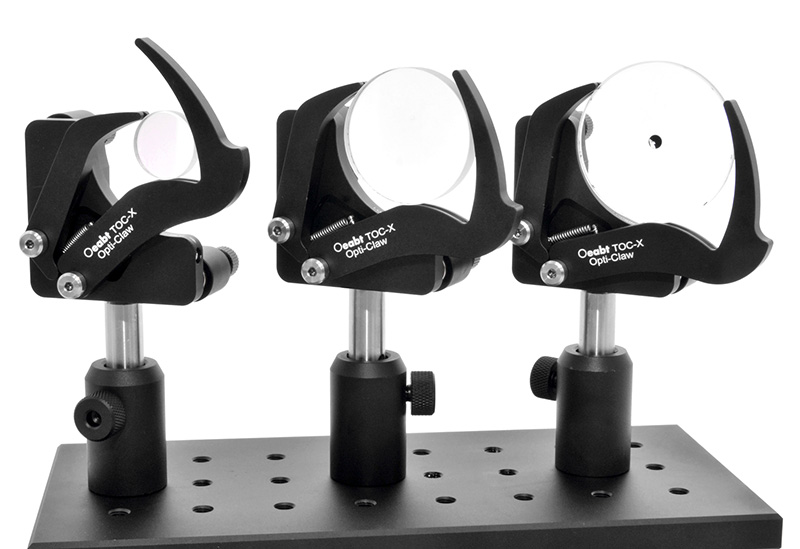

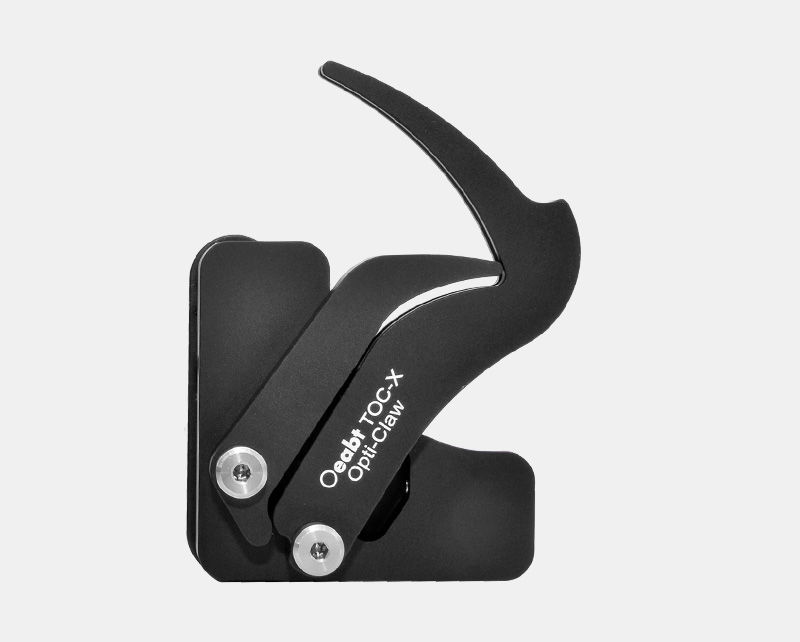

凭借独特的爪挠夹持镜片设计，无需在每次使用不同直径的光学元件时调整镜架的高度。调整架可自动将Ø0.1英寸(Ø2.5mm)到 Ø2.0英寸(Ø50.8mm) 范围内的光学元件定心到0.2mm以内。V型爪挠具的自动对准运动可使镜片保持在同一光轴上，而与其直径无关。
|

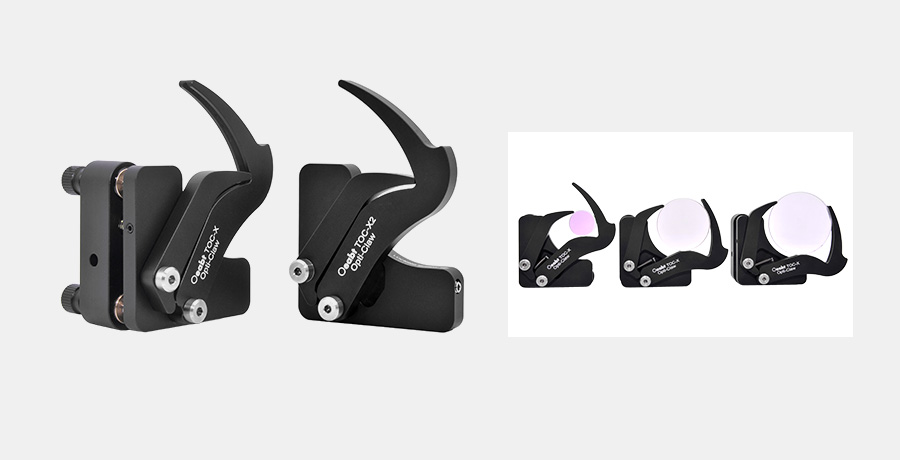

可调自动定心调整架 |
||
|
型号 |
TOC-X(可调倾斜款) |
TOC-X3(固定款) |
|
规格 |
53.9*53.9*41.0mm(不包含爪夹具) |
|
|

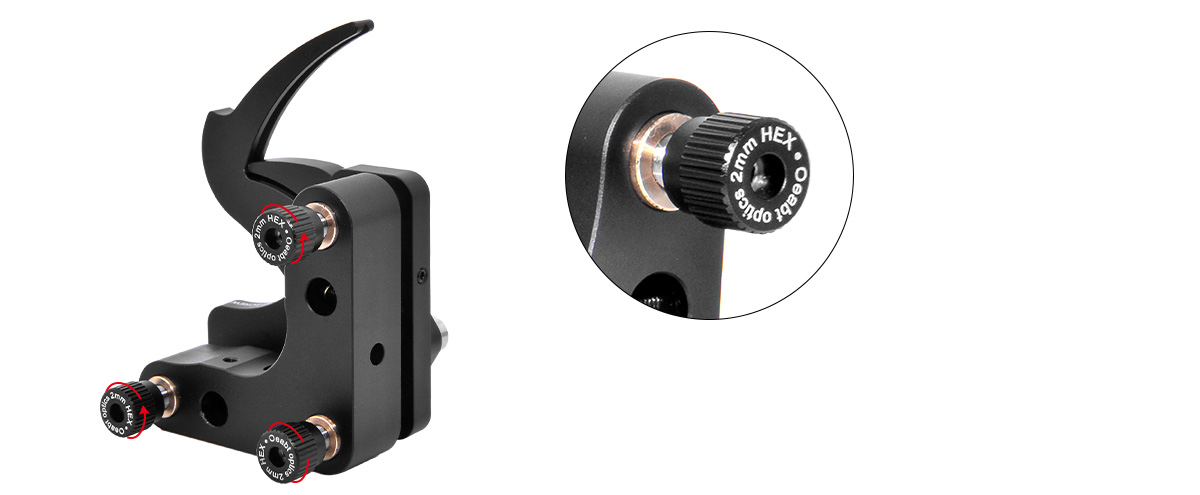

角度范围 |
±4° |
无 |
|
兼容镜片 |
Ø2.5-Ø50.8mm |
|
|
螺纹类型 |
M4沉头孔 |
M4螺纹孔 |
|
光轴高度 |
50.8mm |
|
|
重量 |
148.5g |
71.6g |
|
材质 |
7075铝合金 |
|

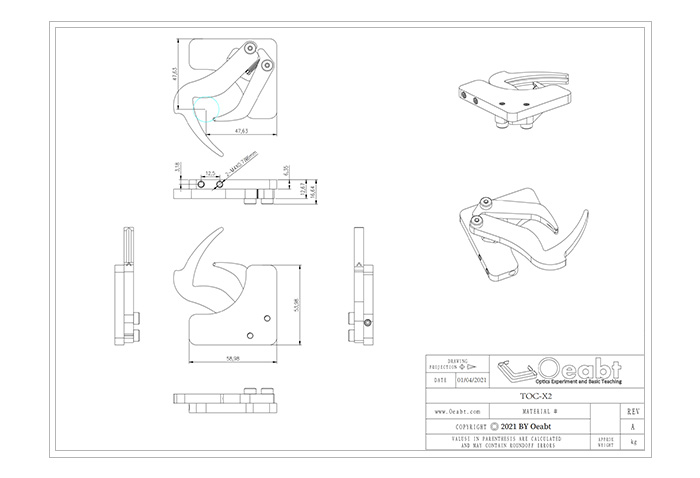

TOC-X2 工程图
