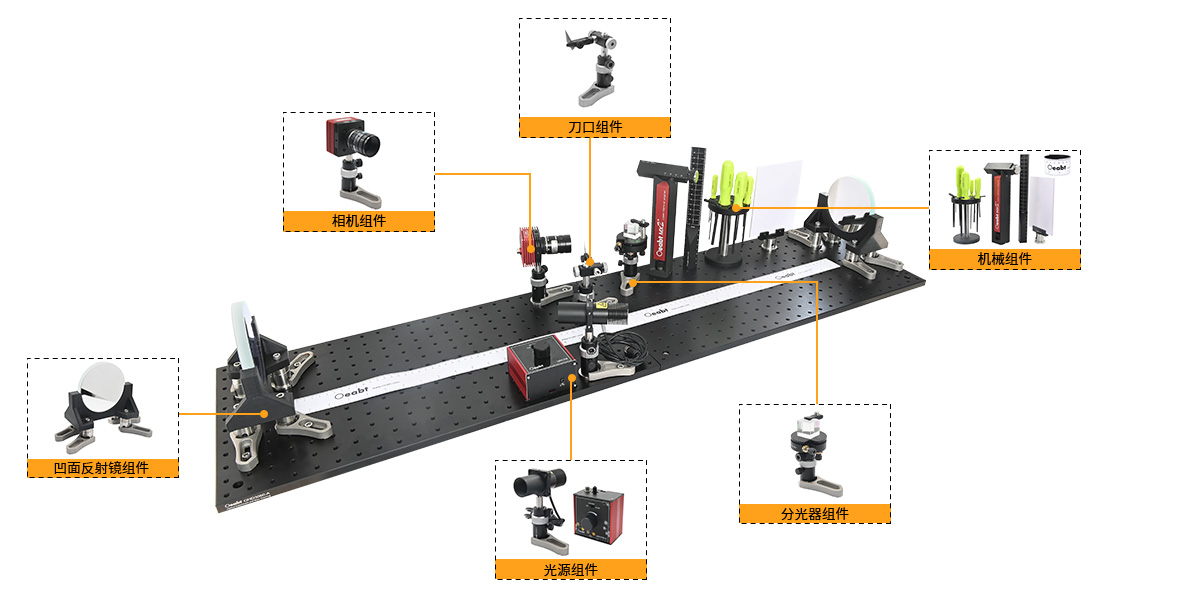

光源组件

项目

型号

备注

数量

LED光源

LED-D1-MAX6K

白光6000-6500K，输出电压:DC12V，功率2WMax

1

调光控制器

LEDOTB-1000

1000mA电流，支持连续和脉冲模式

1

Ø1英寸透镜套筒

CSA-32

SM1内外螺纹，L=32mm，附带1个卡环

1

30mm通孔笼板

CSJ-31

限位孔Ø30.6mm，顶丝夹持固定套筒

1

相机组件

项目

型号

备注

数量

OsCam科研相机

MUS210M-R

黑白相机，有效像素210万，靶面1/2.8”，帧速率46fps

1

相机镜头

——

computar工业镜头M5018-MP2，f=50mm

1

分光器组件

项目

型号

备注

数量

分光棱镜

CSMH-25.4-M

边长25.4mm；适用波长400-700nm，分光比1:1；

1

棱镜倾斜调整架

LB-XYR-C

三轴调节，俯仰/偏转±5°，旋转偏航±5°

1

刀口组件

项目

型号

备注

数量

刀片

——

11A号刀片，（一包内含5片）

1

平板片夹持臂

FFCA

手拧螺丝挠性设计，用于夹持固定刀片

1

接杆角度夹具

PC12-A12

用于接杆固定安装的夹具，固定90°

1

凹面反射镜组件

项目

型号

备注

数量

凹面反射镜

——

Ø203mm，焦距f=750mm，表面镀铝膜和保护膜

2

镜片底座

——

凹面反射镜专用底座

2

机械组件

项目

型号

备注

数量

铝制面包板

OHD3060-A

300*600*13mm，M6螺孔阵列，5个沉孔

2

OPS-B

连接平板，可并列连接两块面包板

2

脚垫

面包板脚垫，用于抬升面包板，2个/组

4

接杆支架

CAT57-T

伸缩式接杆支架，L=57mm，旋扭高度8mm，兼容Ø12.7mm接杆，底部带M6螺孔

4

PCAH1.5-S

Ø12.7mm接杆,L=38.1mm,一端M4-端M6螺孔

1

PCAH2-S

Ø12.7mm接杆,L=50.8mm,一端M4-端M6螺孔

4

PCA31-S

接杆底盘，M6螺栓

4

CFP1-S【M6】

Ø1英寸接杆，L=25.4mm，抬升凹面镜底座使用

8

PFC-8-S

接杆垫高块，L=8mm，抬升凹面镜底座使用

8

M-BASE-C

叉式压板，固定接杆支架位置

12

光斑观察白屏板

PIS-A2

白板:148*90*4.4mm

1

CFP1-S【M4】

白屏板接杆,Ø1英寸，L=25.4mm

1

工具配件

MX2【绿光】

激光准绳仪，360°激光参考准绳辅助测量和光路校准

1

SPW-ST

扳手工具架，含0.9~5mm的球头起子和六角扳手

1

MSR50

磁性卷尺，L=50cm

2

螺丝包

附赠

1
