• 适用于直径≤5mm的光束；

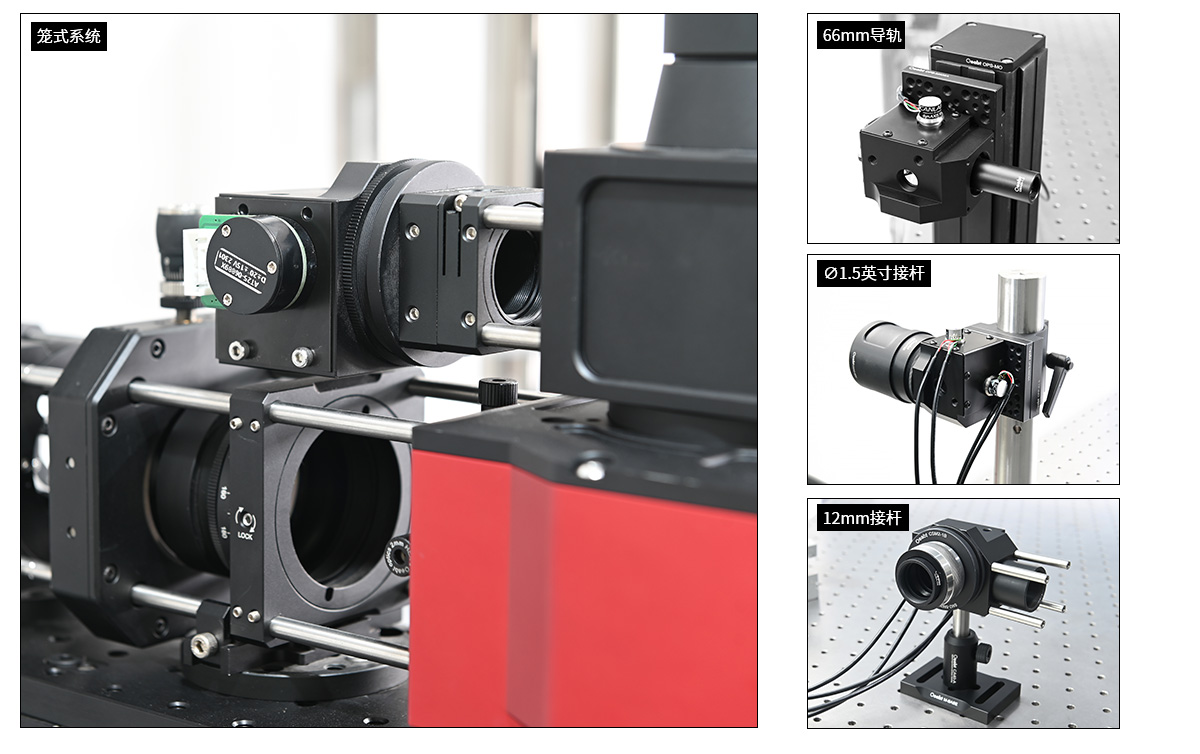

• 成套出售，可直接集成至Oeabt®笼式或自由空间系统；
• 振镜采用动磁式电机，响应迅速；
• 驱动器带有内部PD闭环控制电路，振镜运行精度高；
• 10Kpps/25Kpps扫描速度振镜产品供用户选择；

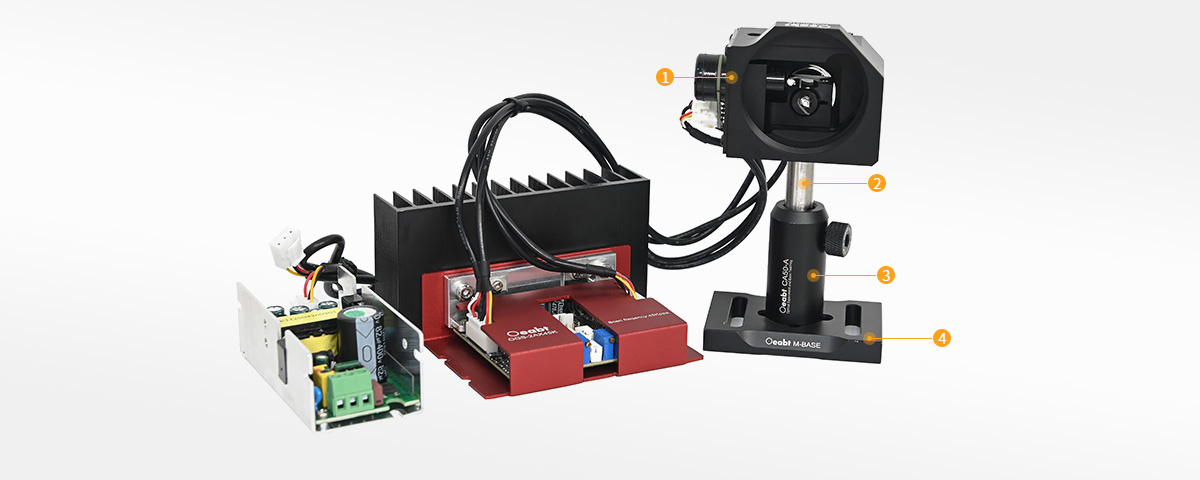

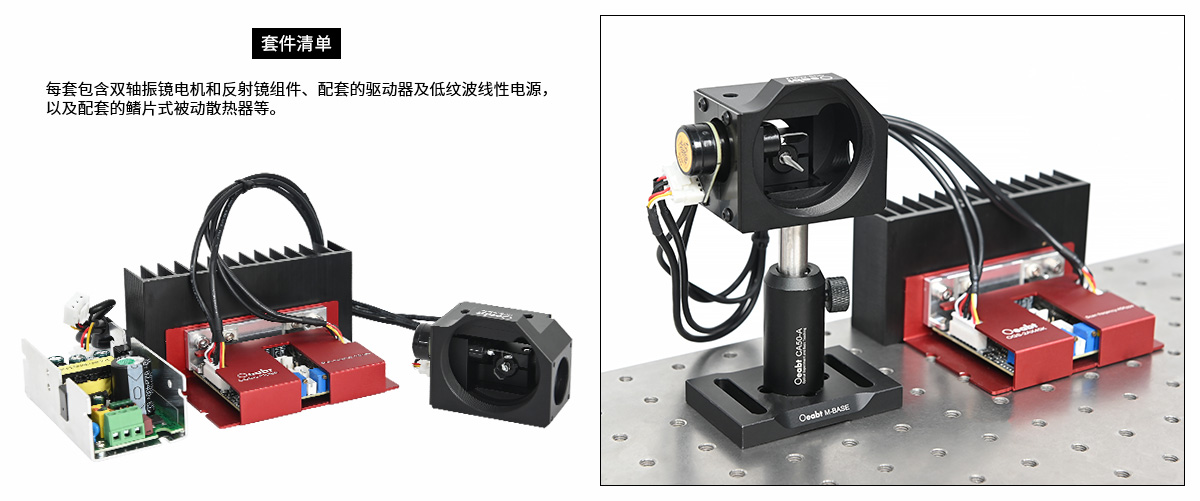

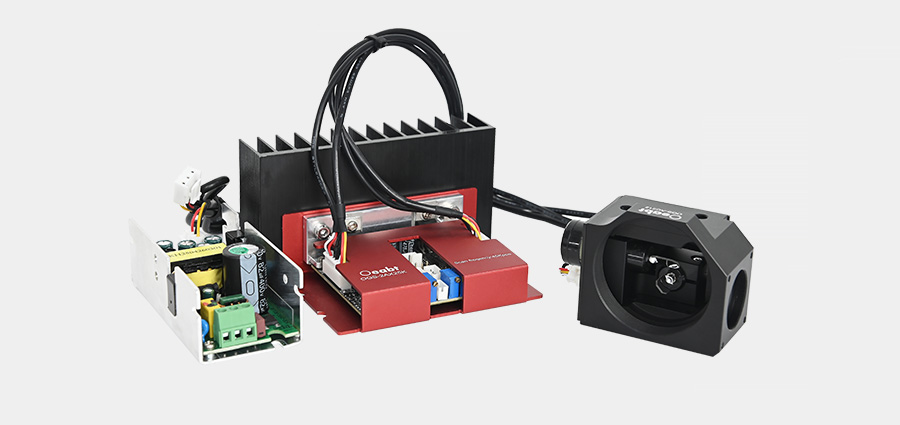

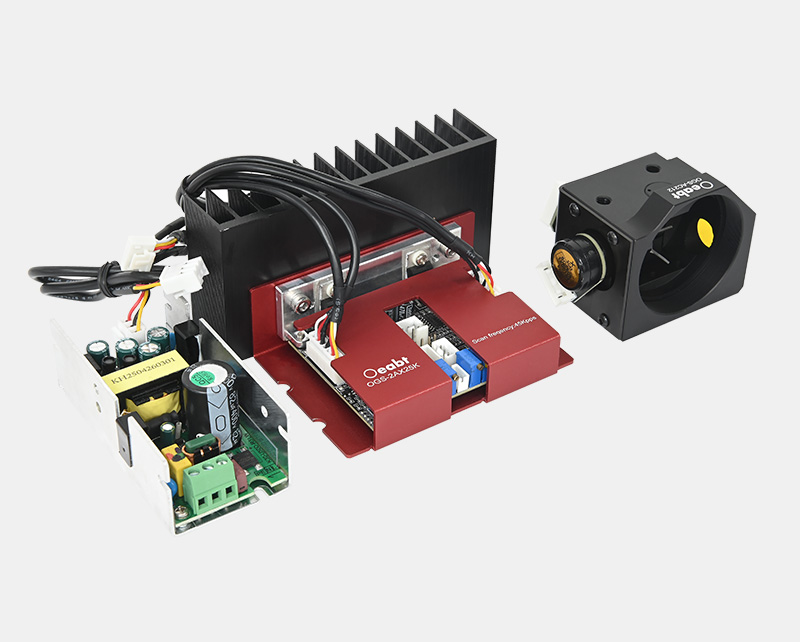

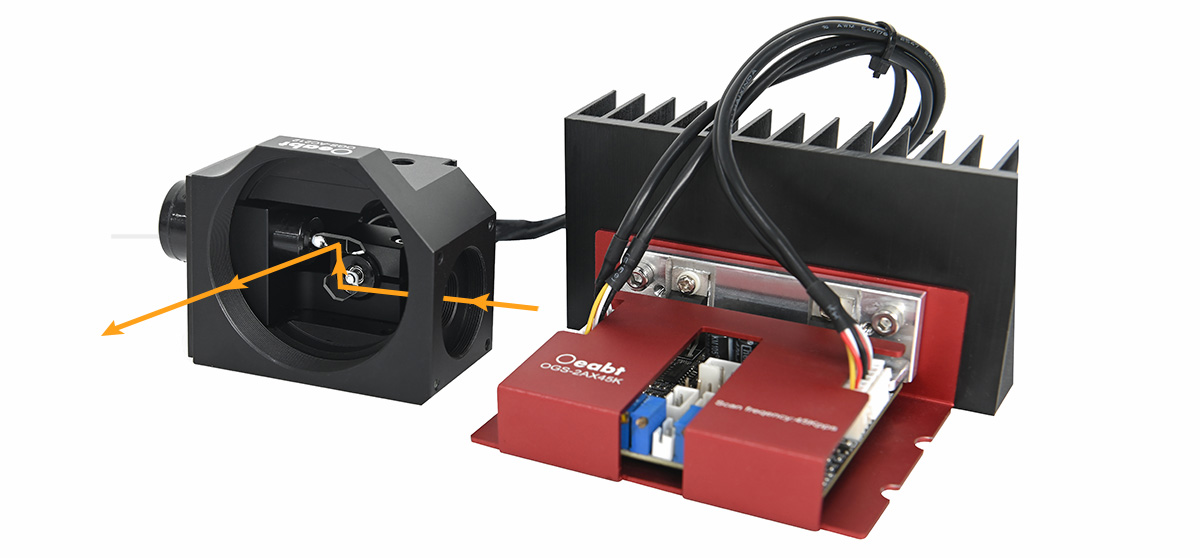

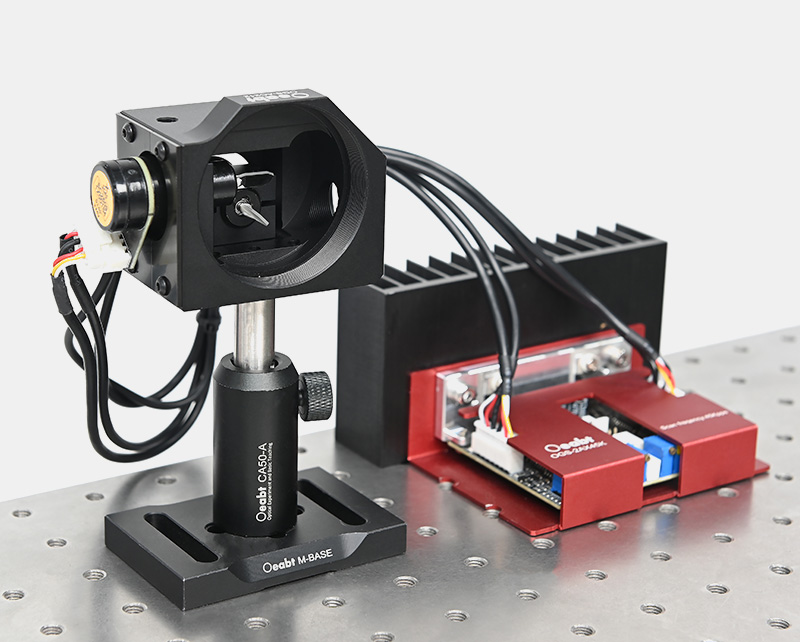

• 预装置套件包含驱动器、双轴振镜电机、散热板、电源以及转接立方；
高速扫描振镜定位系统用于集成到小直径光束（≤5mm）型光束操控应用中。
|
型号 |
OGS-2AX10K |
OGS-2AX25K |
|
最大光束直径 |
Ø5mm |
Ø5mm |
|
电源电压 |
±10V/1A |
±24V/1A |
|
扫描速度 |
10Kpps |
25Kpps |
|
镜片尺寸 |
X/Y轴7*11*0.6mm |
X/Y轴7*12*0.85mm |
|

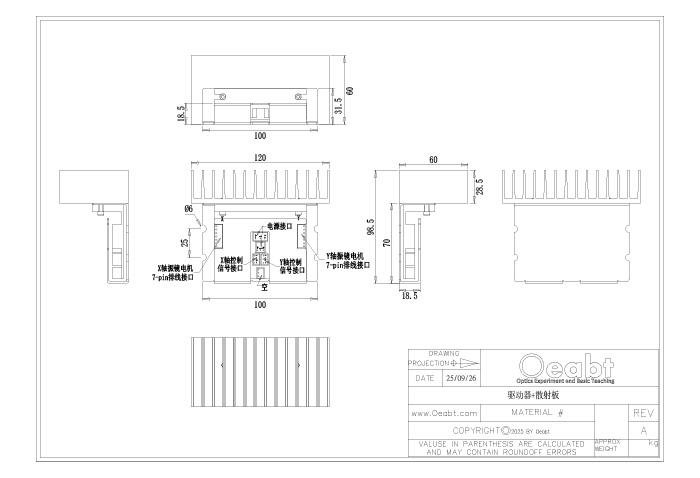

驱动板尺寸 |
85*62*37mm |
80*50*28mm |
|
比例漂移 |
80PPM/℃ |
100PPM/℃ |
|
零点漂移 |
/ |
20 urad/℃ |
|
重复精度 |
15 microradians |
10 microradians |
|
模拟信号输入阻抗 |
200k±1%Ω(差分输入) |
|
|
位置输入比例系数 |
0.5 V/° |
|
|
模拟位置输入范围 |
±5V |
|
|
电子温度稳定性 |
40PPM/℃ |
|
|
工作温度 |
0-50℃ |
|
|
扫描角度 |
±20° |
|
|

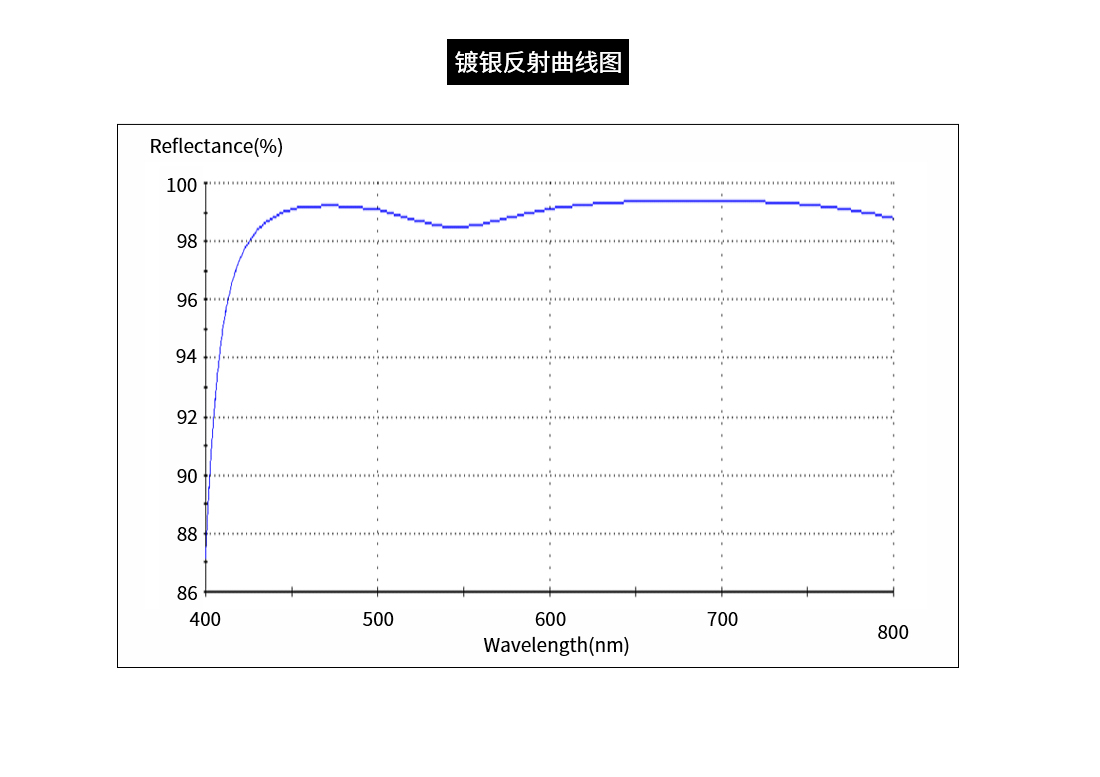

镜片反射率 |
≥95% |
|
|
线性度 |
>98.0% @45°入射(覆盖波长:380-680nm) |
|
|
镀膜 |
宽带介质膜 |
|
|
波长范围 |
VIS 400nm-680nm |
|
|
可定制：NIR 700nm-2500nm（请联系客服，货期两周） |
||
|
OGS-AC212 转接立方件 |
安装轴向：XY双轴；电机安装孔：Ø12.8mm |
|
|
输入端口：SM05和SM1内螺纹；4-40*4处，兼容30mm笼式 |
||
|
输出端口：SM2内螺纹 |
||
|
螺孔类型：底部：M3*2处、M4*3处、M6*2处；顶部：M6*2处 |
||

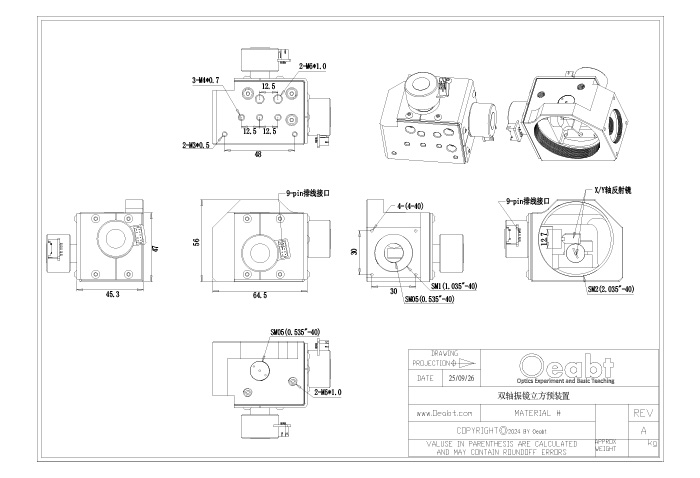

双轴振镜立方 工程图下载
