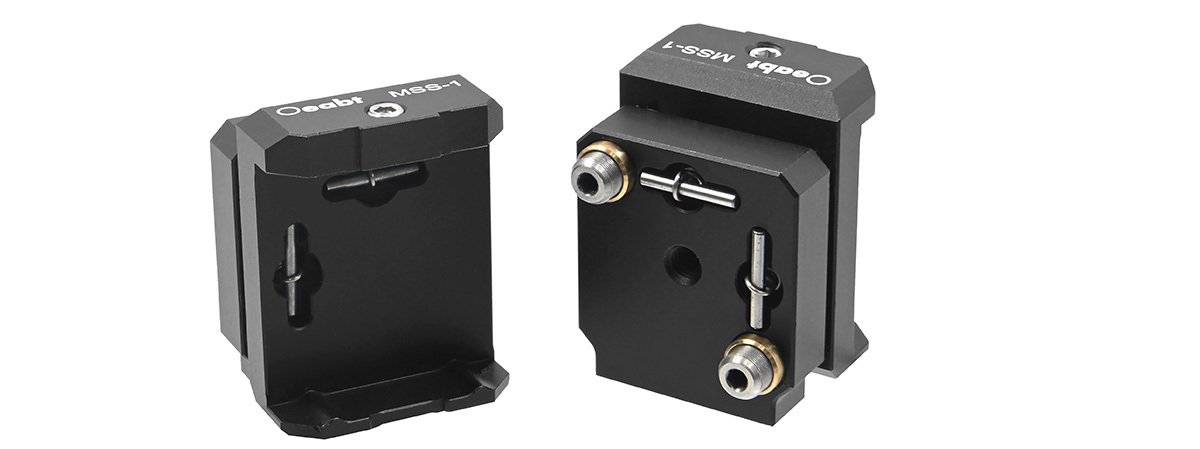

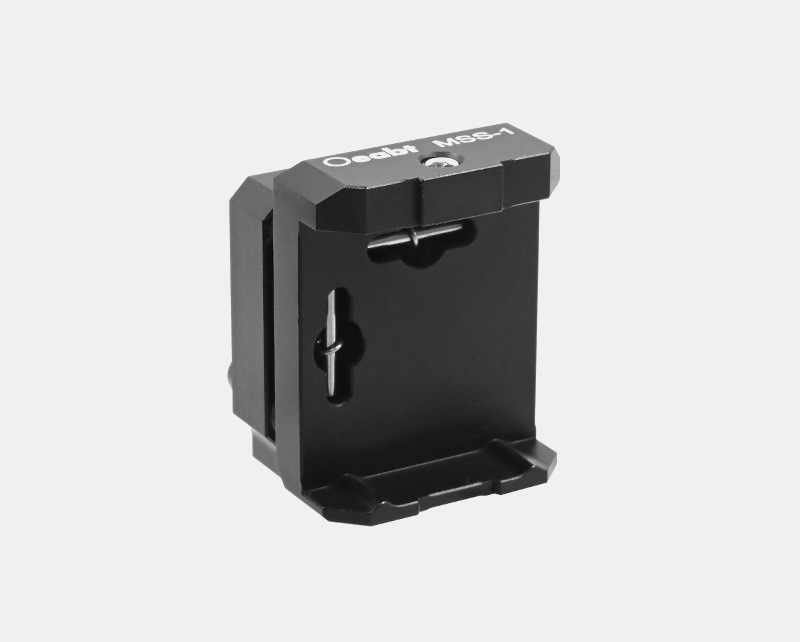

MSS-1 方形两轴调整镜架

产品推荐

    产品推荐

    首页 > 产品中心 > 光学调整架 > MSS-1 方形两轴调整镜架
    参数规格 技术说明 组装 应用举例 工程图下载
    产品说明

    安装高度1英寸和25mm的方形或矩形光学元件

    安装厚度≥3.0mm的光学元件;

    ±4°的仰俯/偏转调节;

    底部M4螺孔可连接Ø12mm接杆光学元件

    MSS-1调整架的安装镜面角位移范围为±4°仰俯 /偏转双轴调节,每转调节21.63mrad/rev。

    型号 MSS-1
    规格 25.4*33.2*22.8(不含调节器)
    调节范围 ±4°仰俯/偏转调节,每转精度21.63mrad/rev
    安装尺寸 高度25/25.4mm,厚度≥3.0mm的方形元件
    螺孔类型 M4*2处
    重量 30.7g
    材质 7075铝合金

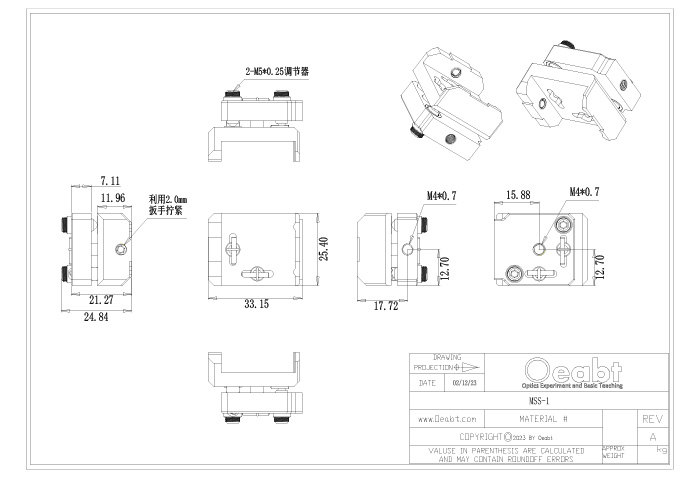

    示意图
    通用参数

    (1)MSS-1调整架的安装镜面角位移范围为±4°仰俯 /偏转双轴调节,每转调节21.63mrad/rev。架身没有调节旋钮,非常适合空间有限的应用,使用2.0mm六角扳手驱动M5*0.25调节器。

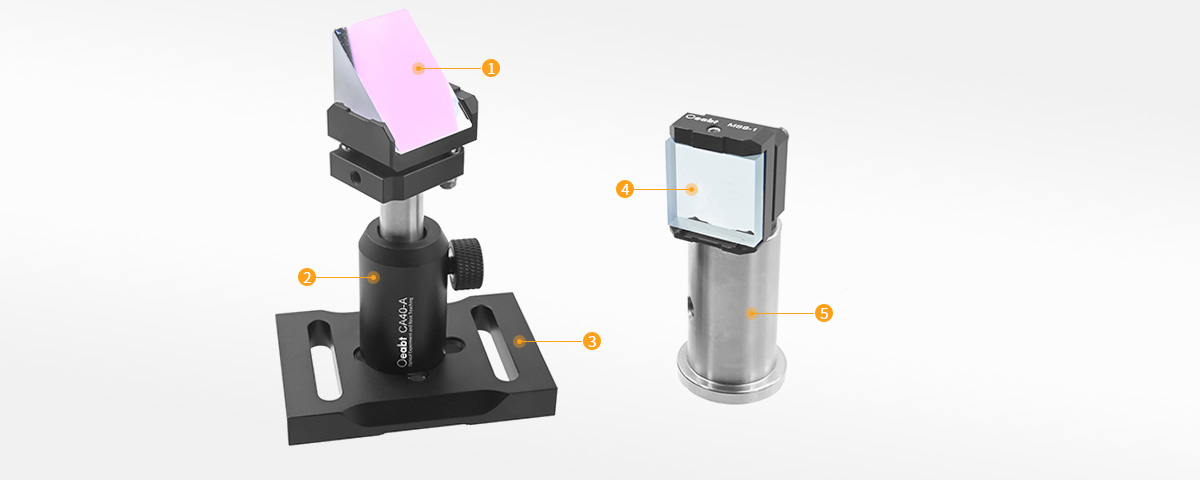

    (2)可用于安装高度1英寸/25mm,厚度≥3.0mm的方形或矩形光学元件,比如方形反射镜、衍射光栅以及平板分束镜。通过顶部的尼龙顶丝固定光学元件。

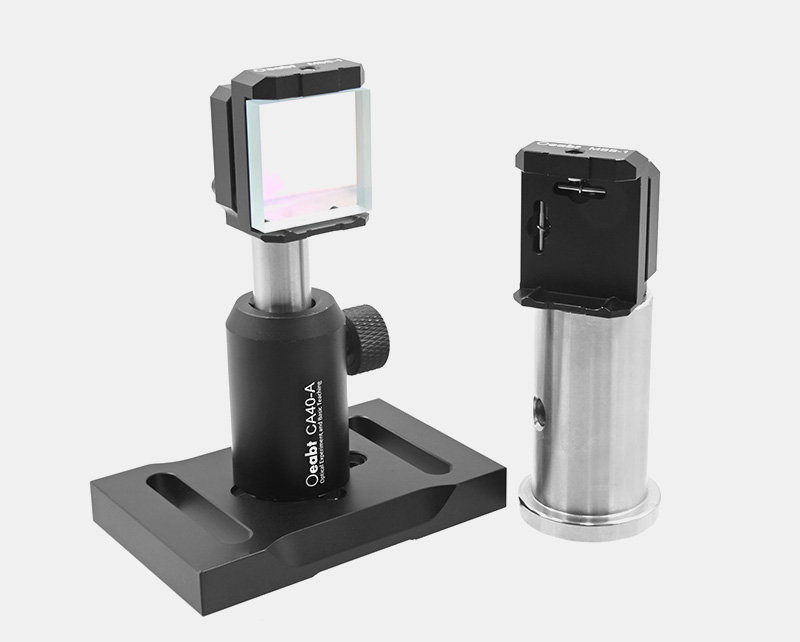

    (3)该调整架有两个M4螺孔,用于安装我们的Ø12mm光学接杆,以实现竖直或水平安装。


    MSS-1 方形两轴调整镜架

    安装高度1英寸和25mm的方形或矩形光学元件

    安装厚度≥3.0mm的光学元件;

    ±4°的仰俯/偏转调节;

    底部M4螺孔可连接Ø12mm接杆光学元件

    MSS-1调整架的安装镜面角位移范围为±4°仰俯 /偏转双轴调节,每转调节21.63mrad/rev。
