产品说明

波长范围从365nm到1045nm,也提供白光LED;

恒流式驱动、通过外部旋钮方式调节亮度;

光线柔和、使用寿命长、稳定性强适用于显微镜、机器视觉上;

亮度调节范围0-100%;

带有螺纹接口可与套筒配套安装使用;

热性能经过优化以实现稳定的功率输出;

光源功率可定制,最大3.6W,详情咨询客服;

LED-C系列简易光源是一款使用简单方便、非常适合作为显微镜、机器视觉光源。光源上带有5mm深的SM1(1.035"-40)外螺纹,便于LED集成至笼式系统透镜套筒系统;并且可做显微镜的透射照明源,应用于数字显微成像系统。

LED-C系列 LED实验光源
外壳尺寸
42*57mm(不含旋钮)
输出电压
DC 12V
输出电流 1A
光源功率
3W
光源波长
可见光谱范围
光源封装
3535
可调级别
无级调光(通过转动旋转按钮就可以控制光源的开关以及亮度强、弱的调节)
触发输入
正触发
延时时间
<80µs
触发频率
<1/T(由频闪时间决定:如T=1ms,则外部触发频率约等于1Khz。)
工作温度
0-60℃
待机功耗
<0.2W
重量
134.5g


型号
输出波长(nm)
LED-D1-360
360-370
LED-D1-385
385-390
LED-D1-395
395-400
LED-D1-400
400-405
LED-D1-410
410-415
LED-D1-440
440-450
LED-D1-464
464-467
LED-D1-485
485-490
LED-D1-500
500-505
LED-D1-521
521-524
LED-D1-588
588-590
LED-D1-600
600-605
LED-D1-640
640-645
LED-D1-660
660-665
LED-D1-850
850-855
LED-D1-940
940-945
LED-D1-980
980-985
LED-D1-1045
1045-1050
LED-C-MAX4K
白光4000-4500K
LED-C-MAX6K
白光6000-6500K


示意图
通用参数

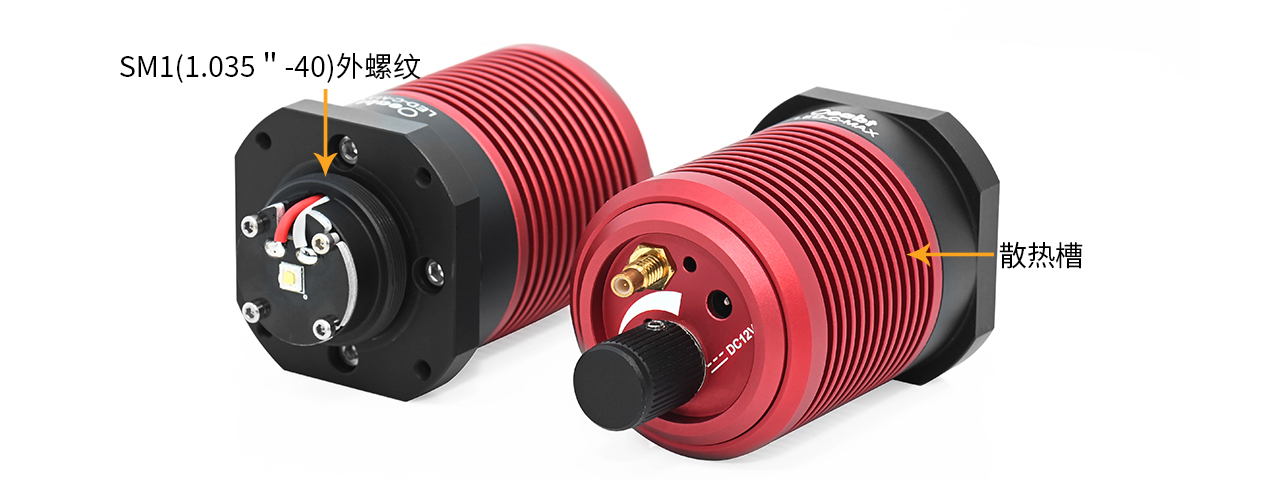

(1)LED-C系列简易光源是一款使用简单方便、非常适合作为显微镜、机器视觉光源。光源上带有5mm深的SM1(1.035"-40)外螺纹,便于LED集成至笼式系统透镜套筒系统;并且可做显微镜的透射照明源,应用于数字显微成像系统。


(2)这些已安装的LED具有良好的热稳定性能,消除了由于LED温度升高导致光输出功率下降的问题。每个LED外观设计条形散热槽,散热性能更好,可使温度下降10%~15%,实现快速降温。具有高可靠性、高稳定性、抗干扰性强、一致性好、使用寿命长等特点。

电气特性(Ta=25℃)

参数 最小值 推荐值 最大值
输入电压 6V 12V 24V
输入电流 1A 1A 2A
输出功率 0W / 对应型号规格

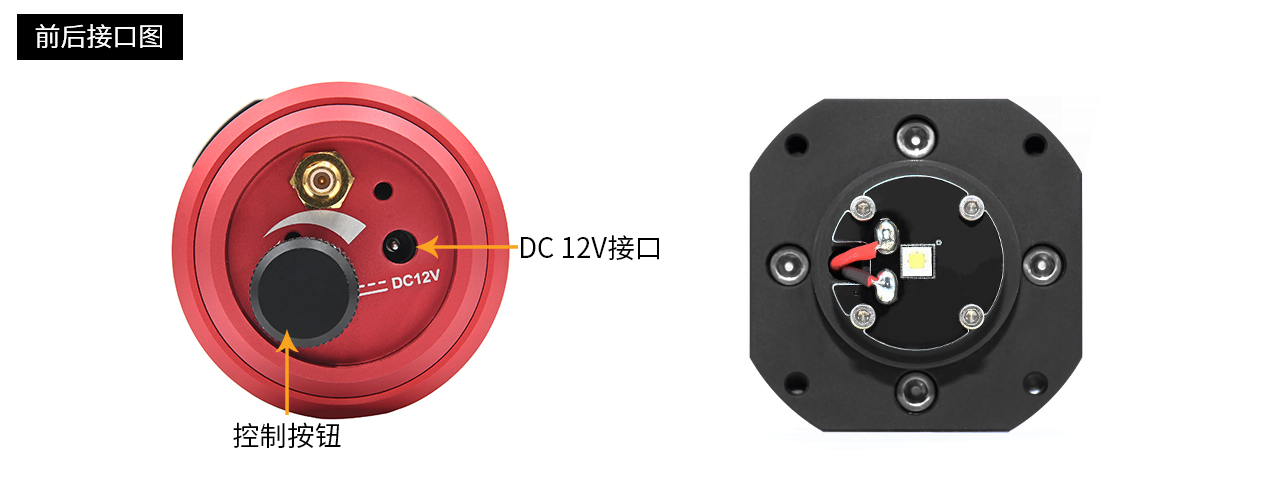

接口 规格 引脚/定义 备注
DC 12V DC:12V~24V DC-002(3.5-1.1mm)
/
旋转按钮
带开关电位器
/

此旋转按钮为开关和亮度一体。

顺时针调节亮度增强,逆时针

调节亮度减弱



(3)操作说明:在DC 12V接口接上 12V 1A的电源,通过转动旋转按钮就可以控制光源的开关以及亮度强、弱的调节。

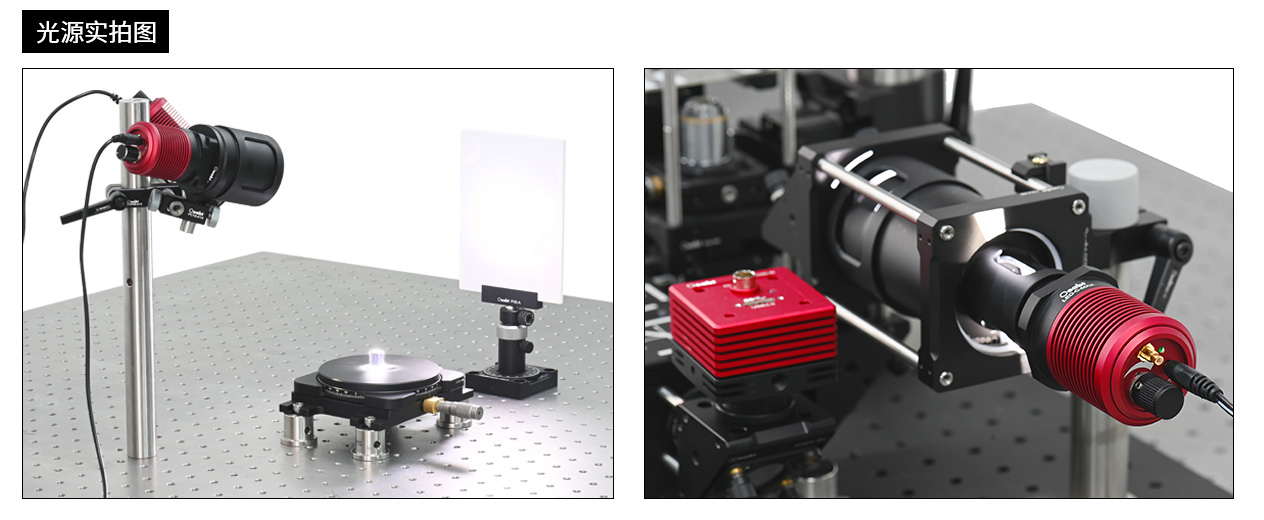

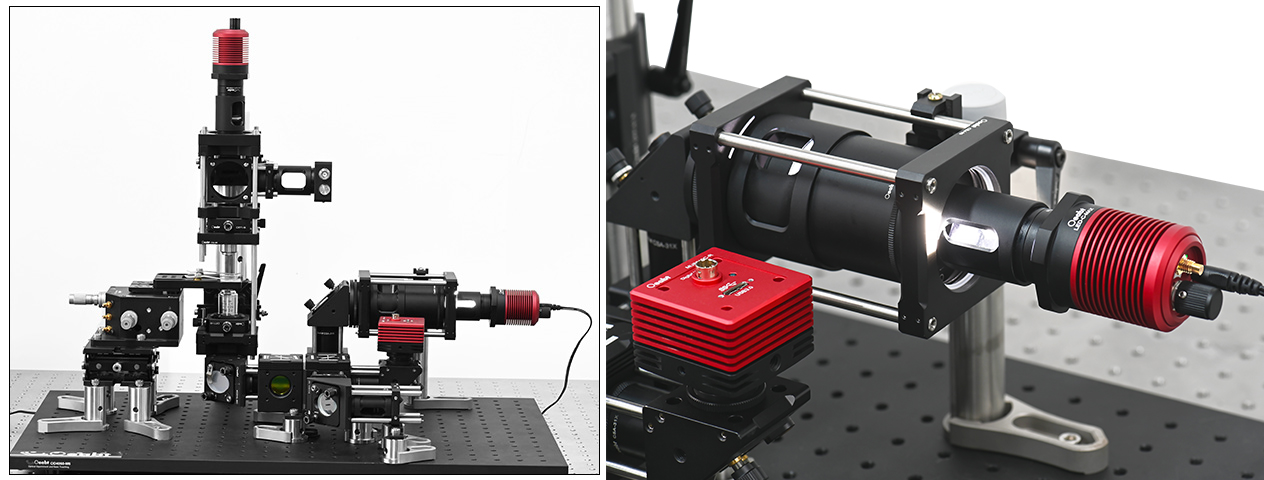

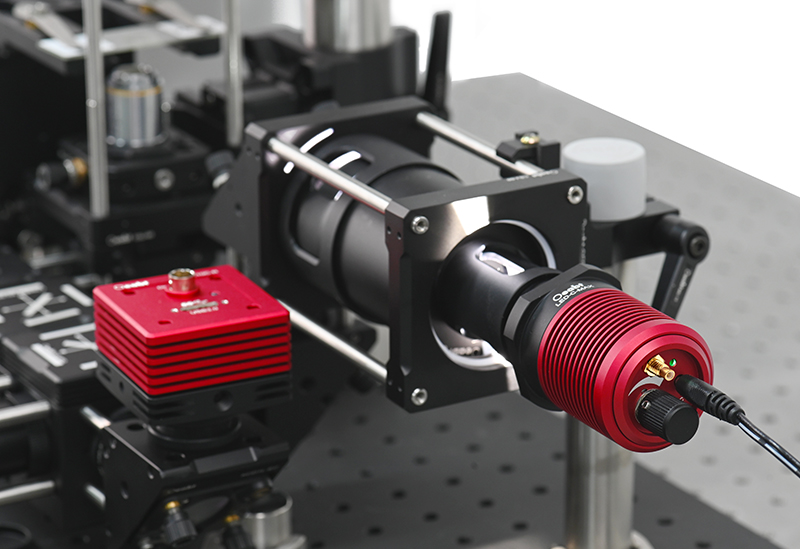

(4)除单支LED光源(含电源)外,另提供下图所示预装配件出售。


整套包含:单支LED光源+电源适配器+CSB-24透镜套筒+CSM1-T26可调套筒+OLB-I1-30PM平凸透镜(f:30mm);(因实验距离不同,如需其它焦距段的透镜可联系客服补差价换购)


LED光源输出波长范围在395nm~1045nm,可定制不同波长功率;







应用范围:广泛应用于高解析度光学、荧光粉反射、医疗应用、光解媒反应、UV胶固化、特种照明等。


LED-C系列 单支LED实验光源+电源

波长范围从365nm到1045nm,也提供白光LED;

恒流式驱动、通过外部旋钮方式调节亮度;

光线柔和、使用寿命长、稳定性强适用于显微镜、机器视觉上;

亮度调节范围0-100%;

带有螺纹接口可与套筒配套安装使用;

热性能经过优化以实现稳定的功率输出;

光源功率可定制,最大3.6W,详情咨询客服;

LED光源模组其LED发光芯片采用进口芯片,性能稳定、长时间工作不会有漂移浮动。LED发出冷光源,对工件几乎无热辐变形影响,保障照射强度稳定可靠。

型号
规格
工程图
对比
单价
发货日期
购物车
LED-C系列 LED实验光源【整套:光源+适配器+透镜套筒+可调套筒+平凸透镜】

波长范围从365nm到1045nm,也提供白光LED;

恒流式驱动、通过外部旋钮方式调节亮度;

光线柔和、使用寿命长、稳定性强适用于显微镜、机器视觉上;

亮度调节范围0-100%;

带有螺纹接口可与套筒配套安装使用;

热性能经过优化以实现稳定的功率输出;

光源功率可定制,最大3.6W,详情咨询客服;

LED光源模组其LED发光芯片采用进口芯片,性能稳定、长时间工作不会有漂移浮动。LED发出冷光源,对工件几乎无热辐变形影响,保障照射强度稳定可靠。
