MK100-A 标准二轴可调镜架

产品推荐

首页 > 产品中心 > 光学调整架 > MK100-A 标准二轴可调镜架
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载
产品说明

自带M4安装孔位;

直接安装Ø1英寸镜片,镜架孔位直径:Ø25.7mm,兼容镜片厚度:2-10mm;

XYZ三轴手动微调设计,可俯仰调节±4º;

采用高强度不锈钢材质制作;

调节差分杆安装了调节旋钮和锁定螺母;

标准二轴调节光学调整架,用于安装Ø1英寸光学镜片。通过调节两个螺杆可以使镜片具有倾斜和俯仰,单轴调整量±4 °的角度,调节范围能以左手或右手方向安装,通过M4 螺孔可以将镜架固定于各种立柱支架上。双调节器与光学调架相比,精密调整架后板更厚,弹簧更紧,增强了稳定性。

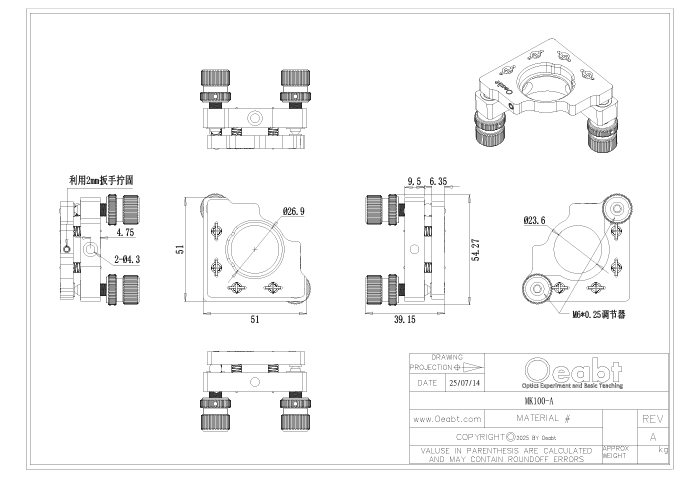

示意图
通用参数

双调节器与光学调架相比,精密调整架后板更厚,弹簧更紧,增强了稳定性。

▶±4°俯仰和偏转调节;
▶可锁定的调节器;
▶提供偏心安装选项利用经过阳极氧化发黑处;
可调镜架安装方式

1.安装方式:



      Oeabt提供多种光学调整架和安装座,能够安装许多常规尺寸的光学元件。固定式光学镜架具有一体式设计,可集成到激光系统或其他紧凑设计的系统中,适合对稳定度要求极高的应用。能够在光路系统中轻松搭建光学实验平台。




MK100-A 二轴光学可调镜架

两轴手动微调,可俯仰调节±4º;

可安装Ø1英寸镜片,镜架孔位直径:25.7mm,兼容镜片厚度:2-10mm;

#7075铝合金材质制作;

表面采用阳极化发黑处理工艺;

调节差分杆安装了滚花旋钮和锁定螺母;

标准二轴调节光学调整架,用于安装Ø1英寸光学镜片。通过调节两个螺杆可以使镜片具有倾斜和俯仰,单轴调整量±4 °的角度,调节范围能以左手或右手方向安装,通过M4螺孔可以将镜架固定于各种立柱支架上。

型号
规格
工程图
对比
单价
发货日期
