LD-P系列 LD光源控制器

产品推荐

首页 > 产品中心 > 激光二极管/LD控制器 > LD-P系列 LD光源控制器
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载
产品说明

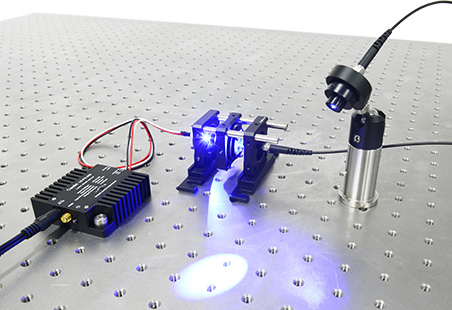

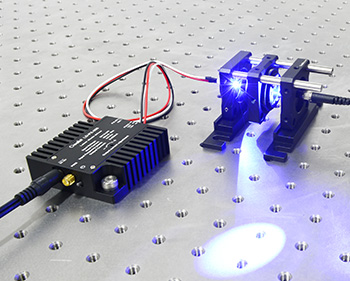

LD光源控制器兼容2P、3P引脚的LD发光管;

提供TO-18、TO-5激光二极管可供选购;

SM1/SM05螺纹的二极管安装座;

LD光源控制器可以通过接外部脉冲信号(PWM)方式对LD发光管进行频率和亮度进行调节,频率范围为0-5kHz,占空比范围为0-100%。

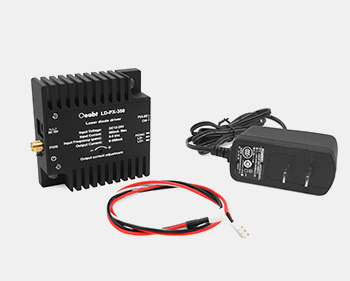

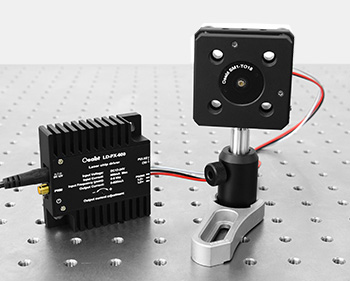

LD光源控制器
型号
输出电流
亮度调节
PWM调控
LD-P-3A
3A
不可调
支持
LD-P-1.8A
1.8A
LD-P-0.75A
0.75A
LD-PX-600
600mA
可调
LD-PX-380
380mA
LD-PX-250
250mA
LD-PX-190
190mA
LD-PX-112
112mA
LD-PX-84
84mA
LD-PX-53
53mA


激光二极管
二极管类型
波长
输出功率
输入电流
品牌

TO-18

(∅5.6mm)

405nm 80mW 80-90mA SONY
488nm 80mW 80-90mA
505nm 10mW 60mA 夏普
515nm 10mW 60mA 夏普
520nm 30mW 110mA 夏普
650nm 100mW 130mA 三菱
660nm 130mW 250mA 三菱
780nm 100mW 110mA 罗姆
808nm 30mW 360mA 华光
830nm 210mW 240mA 夏普

TO-5

(∅9mm)

450nm 3.75V 3.75A 日亚
638nm 1.2V 1.2A 三菱
520nm 1.0V 1A 三菱


二极管安装座
型号 安装孔径
螺纹类型
重量
材质

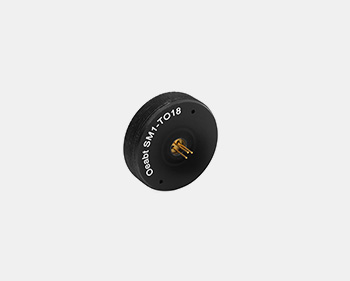

SM05-TO18
∅5.6mm
SM05外螺纹
1.7g
7075铝合金
SM1-TO18
SM1外螺纹
9.2g
SM05-TO5
∅9mm
SM05外螺纹
1.2g
SM1-TO5
SM1外螺纹
8.7g

示意图
通用参数

☑光学知识点


- 光学常用螺纹尺寸标准

这是美国 Thorlabs 公司特有的螺纹,不是常用的光学螺纹。SM在螺纹表达上是缝纫机螺纹的代号,  但美国这公司把它用来对光学镜头及套筒内外螺纹连接。螺纹性质为UNS,美国统一特殊螺纹,公差精度为2A/2B,这螺纹特殊地方是不管直径大小,螺距一样为每英寸40牙。具体尺寸如下:

【*SM05表示英寸的一半,而SM1和SM2则表示1和2英寸】

系列  类型
螺纹(in)
公称直径(mm)
小径(mm)
中径(mm)
大径(mm)
SM05
0.535-40
13.59
12.98±0.07
13.24±0.05
>13.59
SM05
0.535-40
13.59
<12.78 13.10±0.05
13.50±0.05
SM1
1.535-40
26.29
25.68±0.07
25.95±0.05
>26.29
SM1
1.535-40
26.29
<25.48
25.79±0.05
26.19±0.06
SM2
2.535-40
51.69
51.08±0.075
51.35±0.075
>51.69
SM2
2.535-40
51.69
<50.87
51.18±0.05
51.59±0.05


产品描述

1)激光的发射原理及产生过程的特殊性决定了激光具有普通光所不具有的特点:即三好(单色性好、相干性好、方向性好)一高(亮度高)。Oeabt提供TO-18、TO-5两种不同输出特性(功率、波长、光束尺寸、形状等)的激光二极管可选,搭配LD光源控制器使用。


(2)二极管安装座主要用于安装TO18、ØTO-5的激光二极管,具有SM05(0.535"-40)螺或SM1(1.035"-40)螺纹。便于对准激光二极管和透镜套筒的轴心,实现SM螺纹组件的装配。二极管可利用附带的卡环安装固定


(3)LD光源控制器是一款具有使用灵活方便、适用激光二级管规格范围广、控制度高等优点的LD驱动器。不但驱动和控制集于一体,而且控制器的输出接口可兼容2P、3P引脚的LD发光管使用,只需更换发光管即可实现不同光源的转换。在供电上使用采用12~24V宽电压输入,其规格输出电流可达3A。非常适合使用在高精度、稳定和需要使用不同光源场景的应用。

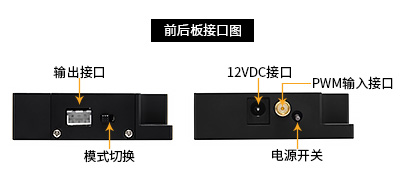

接口 规格 引脚/定义 备注
12VDC接口 DC:12V~24V DC5.5-2.1 /
PWM输入接口

Max:6V,Min:2.8V

频率:0—5Khz

SMA接头

SMA中间接PWM正信号,

外螺纹接PWM负信号

输出接口

Max:查看对应型号  Min:0mA

频率:0—5Khz

1脚:LD+;2脚:LD-

3脚:PD/NC


此为XH2.54-3P接口,

引脚顺序为从左到右

模式切换

连续工作模式(CW)

脉冲信号控制模式(PULSE)

/ 开关拨到对应的丝印位置上
电流调节 Max:查看对应型号  Min:0mA /

顺时针调节输出电流增大

逆时针调节输出电流减少

最小输出为0



(4)控制器主要功能特点为:
1.可以通过接外部脉冲信号(PWM)方式对LD发光管进行频率和亮度进行调节,频率范围为0-5kHz,占空比范围为0-100%。
2.可以通过外部调节电流方式来调节光源的亮度。

3.其外壳使用较大体积的铝散热器,在全功率的使用情况下保证了控制器输出电流的稳定性和可靠性。

参数 最小值 推荐值 最大值
输入电压 6V 12V 24V
输入电流 1.2A 1.5A 3A
PWM信号
VH 2.8V 5V 6V
VL 0V 0V 0.7V
输出电流 0A / 对应型号规格

LD-P LD光源控制器

兼容2P、3P引脚的LD发光管;

输入电压12V~24V DC;

恒流式驱动,可通过外部PWM和电流调节旋钮方式调节;

PWM输入频率最高5Khz,占空比0-100%;

输出频率最高 5Khz,占空比0-100%;

LD光源控制器是一款具有使用灵活方便、适用激光二级管规格范围广、控制度高等优点的LD驱动器。不但驱动和控制集于一体,而且控制器的输出接口可兼容2P、3P引脚的LD发光管使用,只需更换发光管即可实现不同光源的转换。在供电上使用采用12~24V宽电压输入,其规格输出电流可达3A。非常适合使用在高精度、稳定和需要使用不同光源场景的应用。

型号
规格
工程图
对比
单价
发货日期
购物车

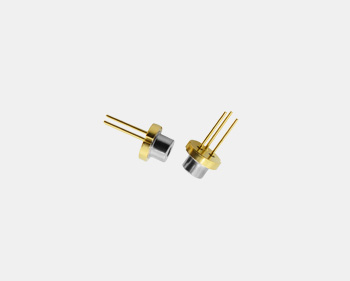

TO-18 激光二极管

直径∅5.6mm;

输出功率从30mW到210mW;

中心波长范围从405nm到830nm;

兼容Oeabt的LD控制器;

激光的发射原理及产生过程的特殊性决定了激光具有普通光所不具有的特点:即三好(单色性好、相干性好、方向性好)一高(亮度高)。Oeabt提供TO-18、TO-5两种不同输出特性(功率、波长、光束尺寸、形状等)的激光二极管可选,搭配LD光源控制器使用。

型号
规格
工程图
对比
单价
发货日期
购物车

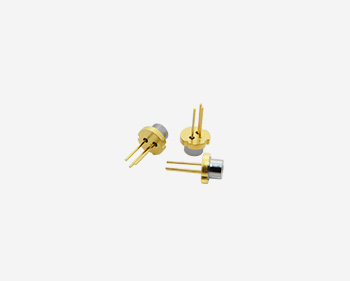

TO-5 激光二极管

直径∅9mm;

输出功率从1W到3.75W;

中心波长范围从450nm到638nm;

兼容Oeabt的LD控制器;

激光的发射原理及产生过程的特殊性决定了激光具有普通光所不具有的特点:即三好(单色性好、相干性好、方向性好)一高(亮度高)。Oeabt提供TO-18、TO-5两种不同输出特性(功率、波长、光束尺寸、形状等)的激光二极管可选,搭配LD光源控制器使用。

型号
规格
工程图
对比
单价
发货日期
购物车

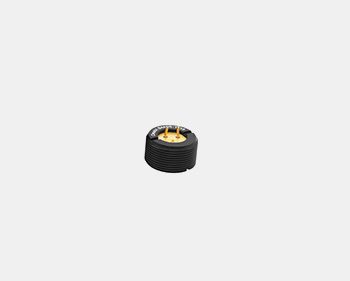

二极管安装座

SM螺纹的二极管安装座;

兼容TO-18、TO-5的激光二极管;

直接插入安装座并用附带的卡环固定;

二极管安装座主要用于安装TO18、ØTO-5的激光二极管,具有SM05(0.535"-40)螺或SM1(1.035"-40)螺纹。便于对准激光二极管和透镜套筒的轴心,实现SM螺纹组件的装配。二极管可利用附带的卡环安装固定。

型号
规格
工程图
对比
单价
发货日期
购物车
