广州基座光学科技有限公司_TFA-E25.4 椭圆反射镜铝膜

参数规格技术说明组装应用举例

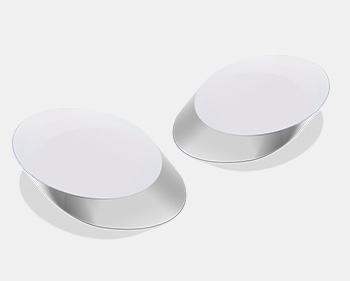

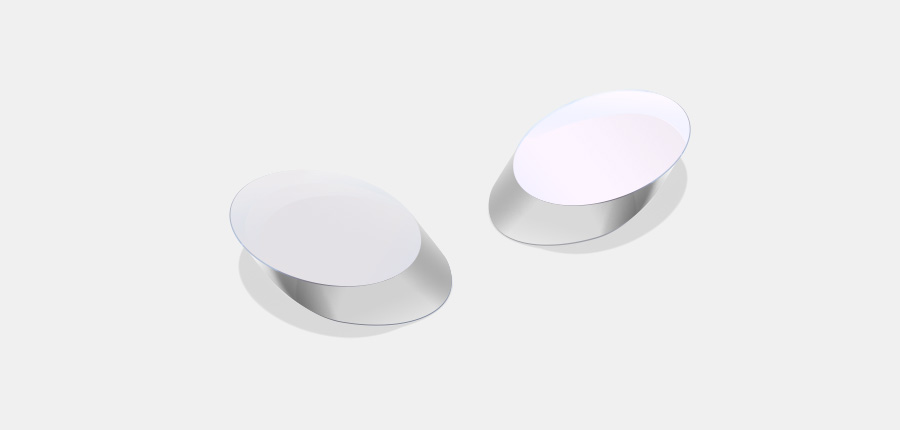

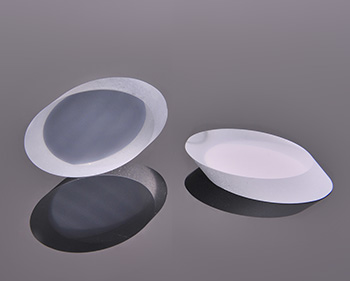

产品说明

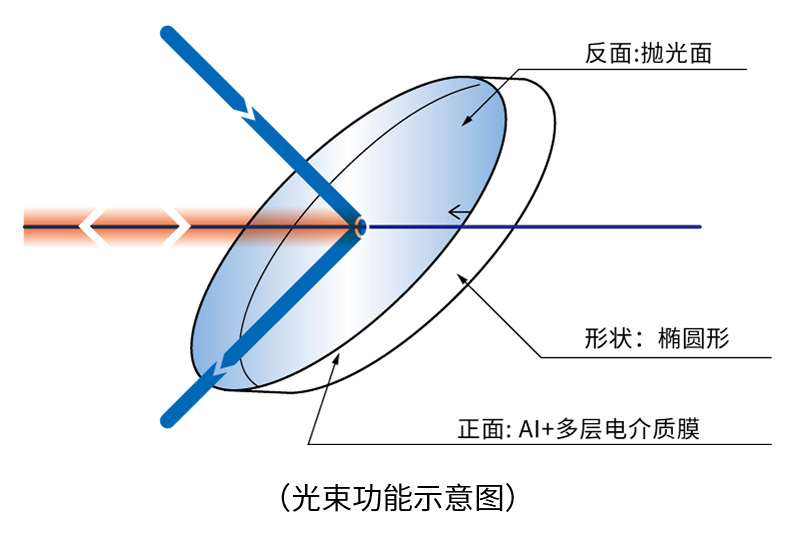

• 当椭圆的入射角为45°时，所得的通光孔径为圆形孔径；

• 椭圆反射镜可使用两个焦点来消除组件内采用多个聚焦元件的需要，适用于转折光线；

• 常规圆形反射镜所得的通光孔径只有一半，而椭圆镜片的通光孔径可达圆形孔径的百分百；

• 反射率是用P偏光和S偏光的反射率的平均值来表示的。反射率随入射光束的偏光状态改变；

有保护层的镀铝反射镜是许多常规宽带应用的良好选择。二氧化硅保护层用来保护精细的铝膜，使其适用于实验室和工业应用。椭圆反射镜可使用两个焦点来消除组件内采用多个聚焦元件的需要。由于其拉长了椭圆的长轴，因此适用于在高精度的角度和波长畸变低的情况下弯曲光线和折叠光线。

产品参数	参数信息
材质	K9光学玻璃
镀膜	单面镀铝膜
适用波长	300-1200nm
入射角度	45°
尺寸误差	+0.0/0.2mm
厚度公差	±0.5mm
表面面型	λ/10@633nm
表面质量	10-5
基板面型精度	λ/2
激光损伤阈值	0.25J/cm² (脉冲宽10ns,重复频率20Hz)
背面	细磨
保护性倒边	0.2-0.5mm*45°

型号	参数
TFA-E25.4	短轴25.4mm,长轴35.6mm; 厚度5mm;

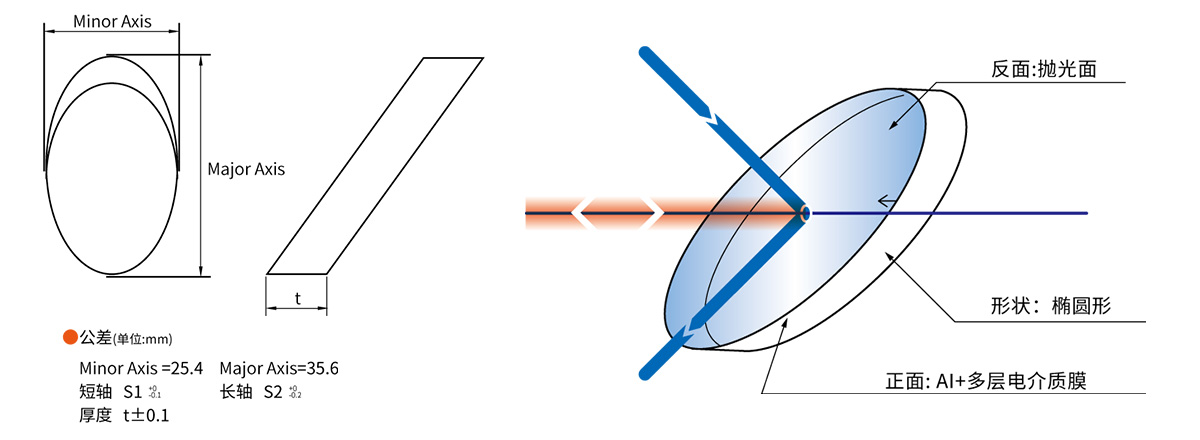

示意图

通用参数

☑反射镜知识点

-反射镜系列

反射镜是一种利用反射定律工作的光学元件。反射镜按形状可分为平面反射镜、球面反射镜和非球面反射镜三种；按反射材质，可分为金属膜反射镜和介质膜反射镜。

金属反射镜是在高度抛光的衬底上真空蒸金属后，再镀上一氧化硅或氟化镁。特殊应用中，由于金属会引起损失且可能在特殊环境下氧化，因此可由多层介质膜代替，这就是介质膜反射镜。采用高反射比的反射镜可使激光器的输出功率成倍提高。另外由于反射镜是第一面反射，反射图像不失真，不出现重影，其被广泛用于光学高保真扫描反射成像和机器视觉成像中。

-为什么金属反射膜常带保护膜

金属膜反射镜是科研实验使用较多的一类反射镜，这类反射镜的金属膜是比较"娇嫩"的，如果没有保护膜，在拿取时以及清洁时需要特别小心，不要用手去触摸裸露在外的金属膜层，否则会刮伤或者氧化其表面膜层。因此，我们通常的做法是在其表面附加一次一氧化硅作为保护膜层。这样不仅可以提高膜层的耐用性，同时也防止了膜层的氧化。一般情况下我们可以用棉签粘上无水乙醇和乙醚的混合液进行擦拭。

-反射镜镀膜与温度湿度的关系

正常情况下，介质膜硬膜以及加强加保护的金属膜对于温度的敏感性不大，反射率随温度的变化较小，有些甚至用在-30℃~100℃也不会有特别大的差异。但对于介质膜反射镜，由于膜层太多，如果表面的膜层材质保护不好或者光洁度不好（带宽越宽，必然导致镀膜光洁度变差），会导致反射镜暴露在环境中吸收潮气及水分而发生变化，反射率必然会受到影响。这个影响相对于温度来讲要大很多，所以在使用过程中很大程度上受到环境湿度的影响导致的反射率的变化比温度的影响更大。而具有较好保护的金属膜相对来说更能承受一些环境变化，较好的保护层能保证内部金属层不会发生化学变化。

-激光损伤阈值

随着高能量激光在科研中的普遍应用，镀膜元件的激光损伤阈值就成为科研工作者特别关注的一个指标。激光损伤阈值是表征被激光辐照的介质抗激光损伤能力的重要参量。它是一个临界值，即超过这个值的使用会有极大的可能元件会引起介质内部或者表面的局部变形甚至完全损坏。

-光学镀膜基本原理

光学薄膜技术一般用来控制基板对入射光束的反射率和透过率, 镀膜是用物理或化学的方法在材料表面镀上一层透明的电解质膜, 或镀一层金属膜。目的是改变材料表面的反射和透射特性，以满足不同的需要。为了消除光学零件表面的反射损失, 提高成像质量，涂镀一层或多层透明介质膜, 称为增透膜或减反射膜。随着激光技术的发展，对膜层的反射率和透过率有不同的要求，促进了多层高反射膜和宽带增透膜的发展。为各种应用需要, 利用高反射膜制造偏振反光膜、彩色分光膜、冷光膜和干涉滤光片等。
光学元件表面镀膜后，光在膜层层上多次反射和透射，形成多光束干涉, 控制膜层的折射率和厚度，可以得到不同的强度分布，这是干涉镀膜的基本原理。

（1）有保护层的镀铝反射镜是许多常规宽带应用的良好选择。二氧化硅保护层用来保护精细的铝膜，使其适用于实验室和工业应用。在高湿度环境中，有保护层的铝膜比有保护层的银膜出现变色的可能性更低，而且反射率几乎与裸铝膜的反射率相同。椭圆反射镜可使用两个焦点来消除组件内采用多个聚焦元件的需要。由于其拉长了椭圆的长轴，因此适用于在高精度的角度和波长畸变低的情况下弯曲光线和折叠光线。

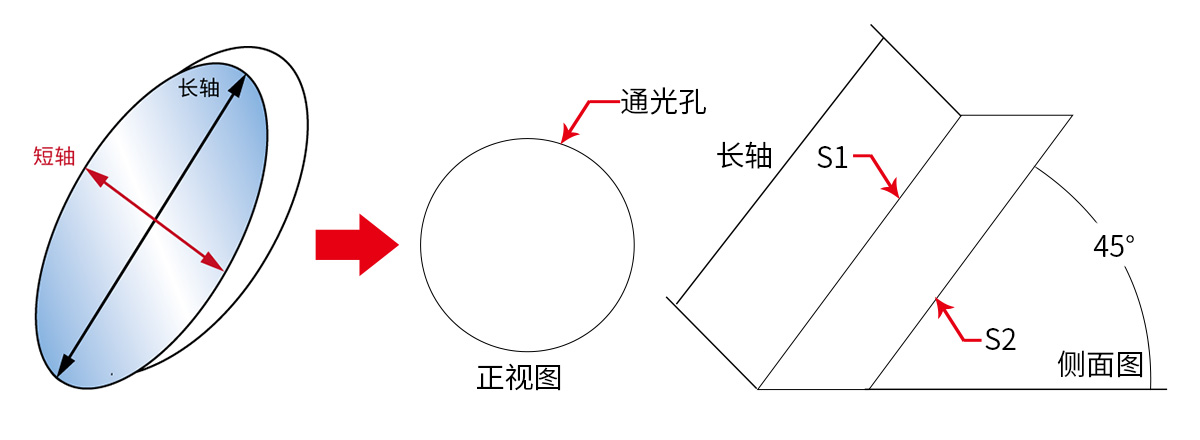

（2）当反射镜处于45°角时，椭圆的短轴长度将成为光学元件的有效通光外径。

（3）安装选项：

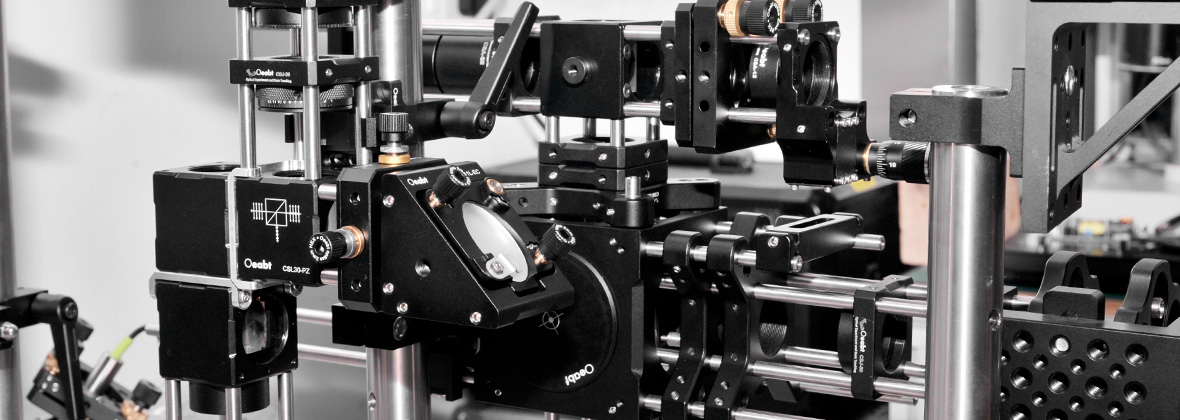

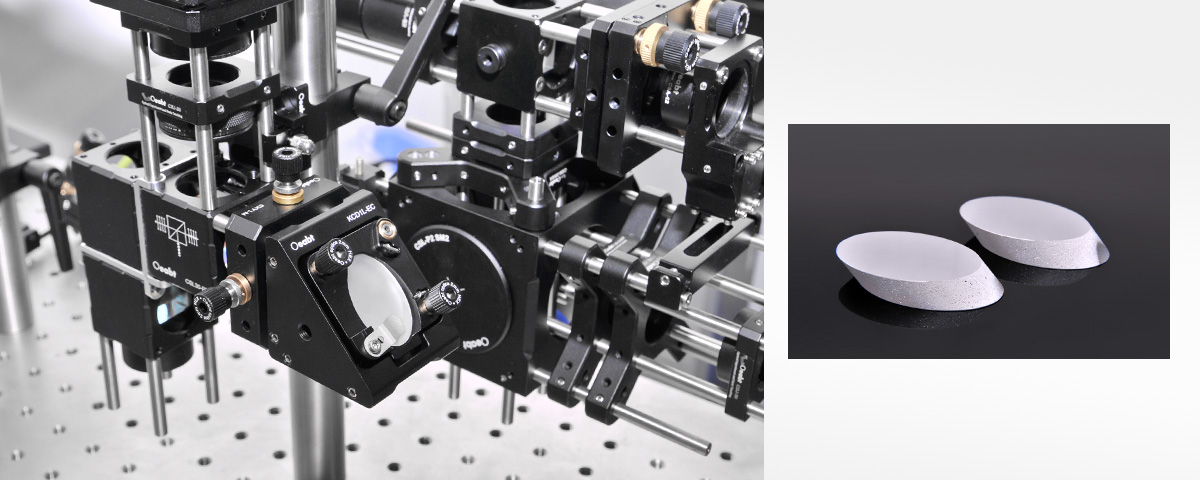

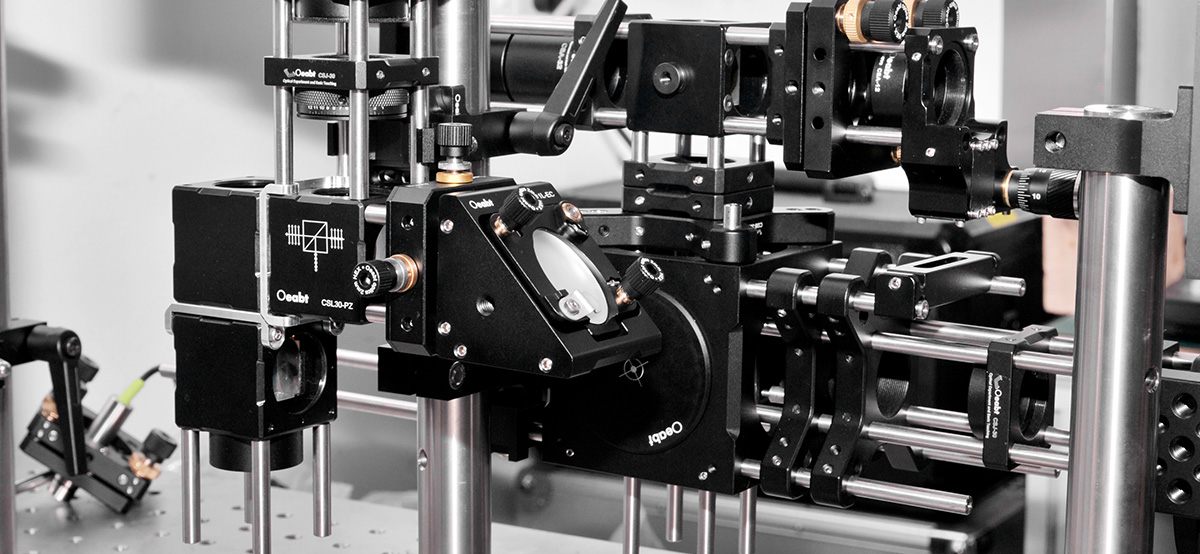

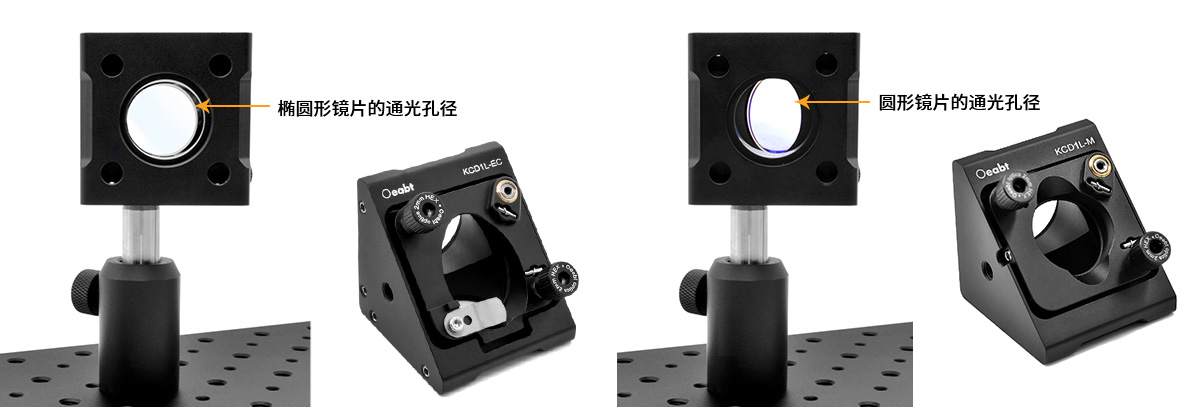

我们建议使用我们的KCD1L系列直角调整架以用于安装圆形、椭圆形光学镜片。因安装板与标准水平位置呈45°角, 这个孔带有间隙切口，对于任何透射光都能提供最大的通光孔径, 并且为操作已安装的光学元件提供空间。而椭圆形跟圆形通光孔径的区别, 安装椭圆形光学元件的安装架形成的通光孔径更大，而Ø1英寸圆形镜片只能形成一半左右的通光孔径。
