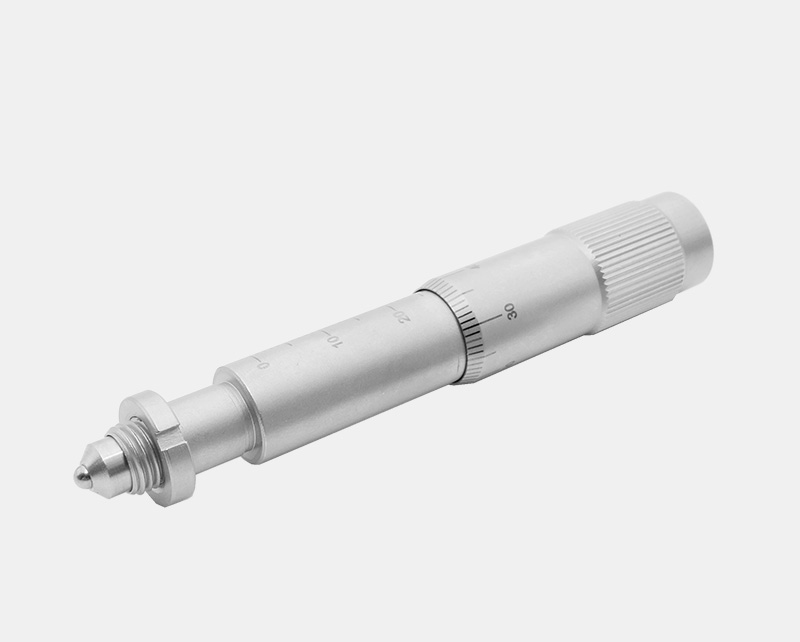

产品说明
• 游标测微计是大多数位移台的手动促动器的标准驱动器；
• 标准Ø9.5 mm安装套柄，滚花调节旋钮，便于捏握；
• 螺距为0.5mm (50.8TPI)，以10μm的增量直接读取，游标读数为1μm；
• 带4mm六角凹孔，在狭小的空间内也能调节；

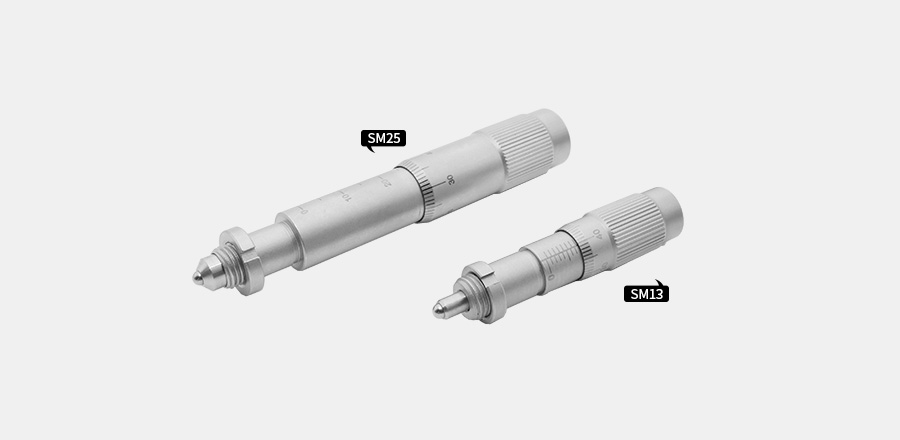

游标测微计是大多数位移台的手动促动器的标准驱动器。SM25的行程为25mm，载重容量为23lb。SM13的行程为13mm，载重容量为9lb。测微计的螺距为0.5mm (50.8TPI)，并以10μm的增量直接读取，游标读数为1μm。
|
SM系列 游标测微头 |
||
|
型号 |
SM25 |
SM13 |
|
行程范围 |
25mm |
13mm |
|
调节螺纹 |
50.8TPI |
|
|
驱动螺距 |
0.5mm |
|
|
刻度 |
10µm |
|
|
游标 |
1μm |
|
|
灵敏度 |
1μm |
|
|
轴向负载 |
102N |
40N |
|
重量 |
83.5g |
35.0g |
|
材质 |
304不锈钢 |
|

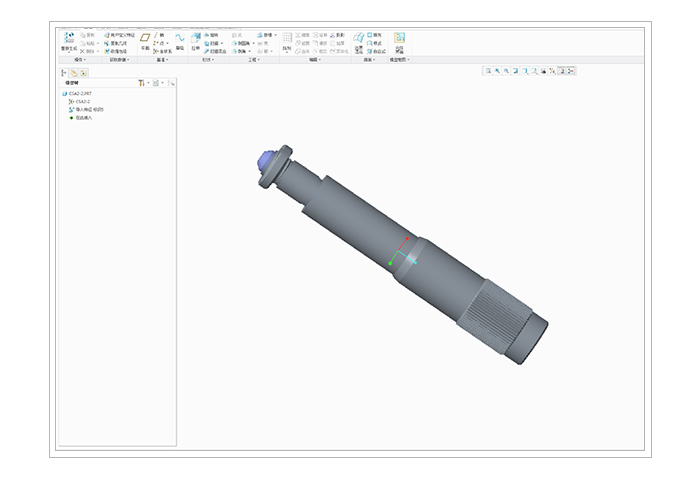

SM25 STP文件下载
