低漂移系列
Low drift series

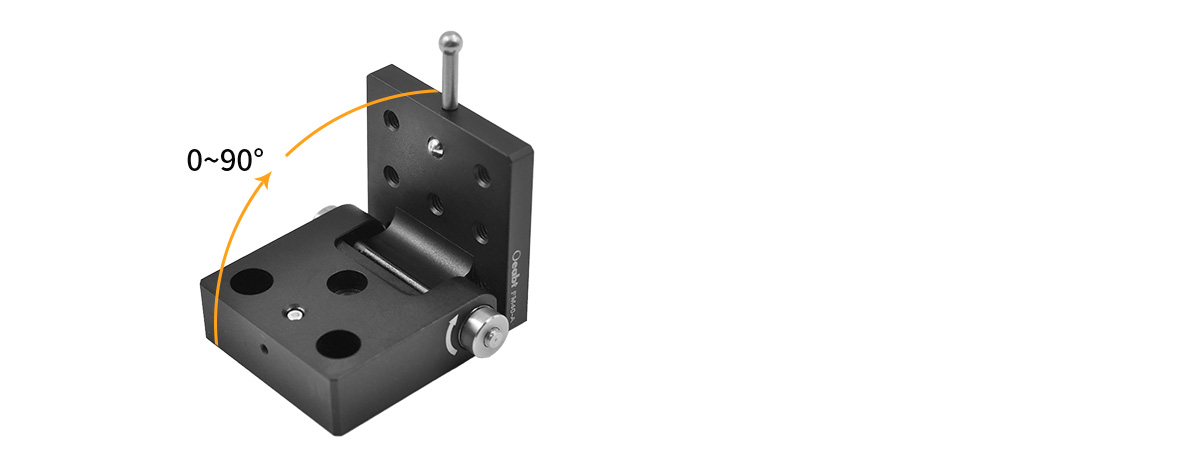

• 可0°或90°翻转，以移出光路；
• 翻转平台在光路实验中需要切换光学元件时变得更加方便；
• 顶板的0°位置相对光学平台表面在0°或90°调节；
• 和光元件组合使用时，重复移出和插入时，其位置稳定性和再现性很好；

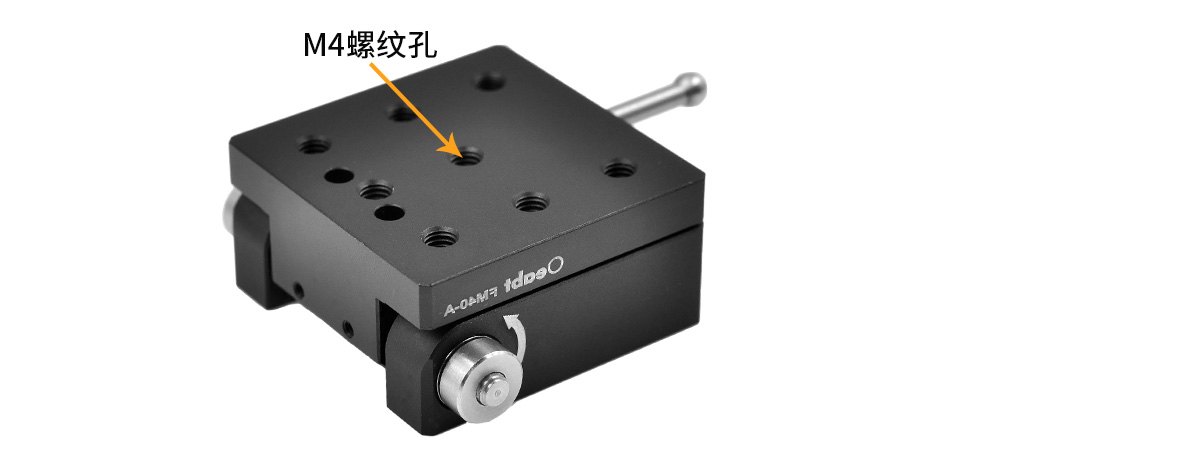

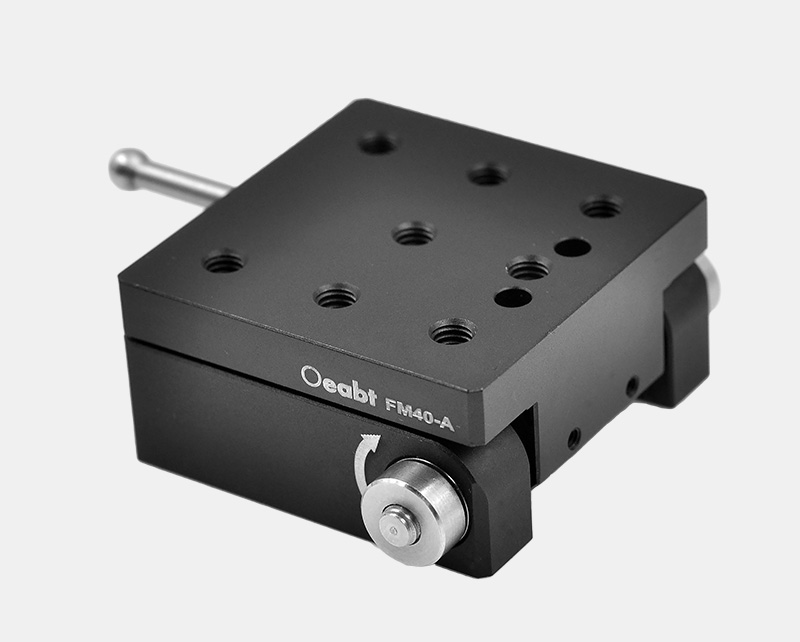

• 上表面M4螺孔，安装光机件；底部安装接杆或位移台面；

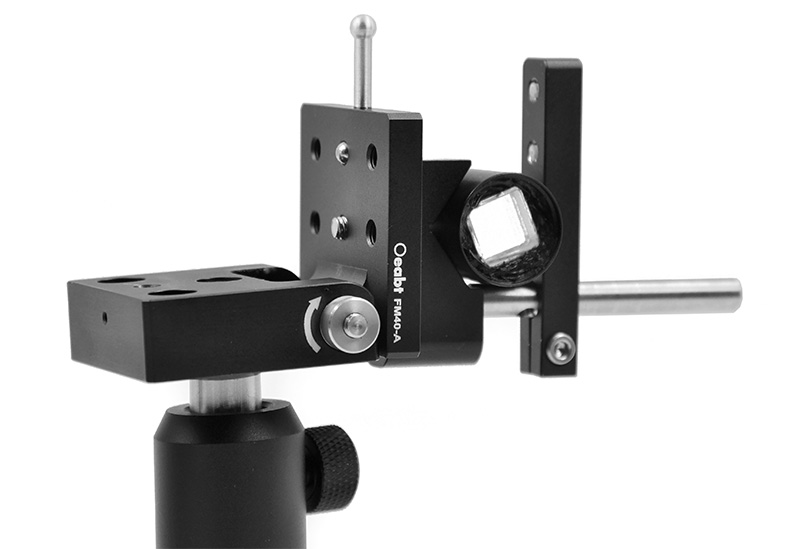

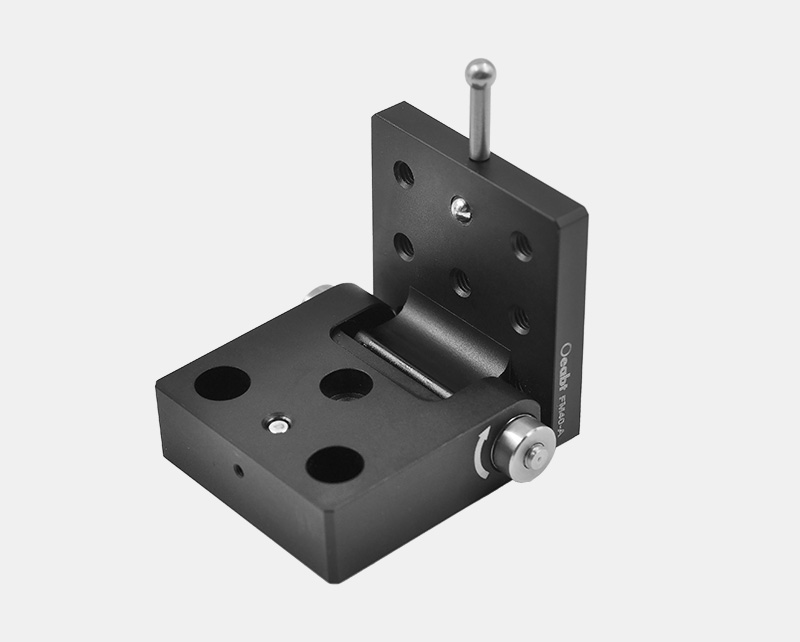

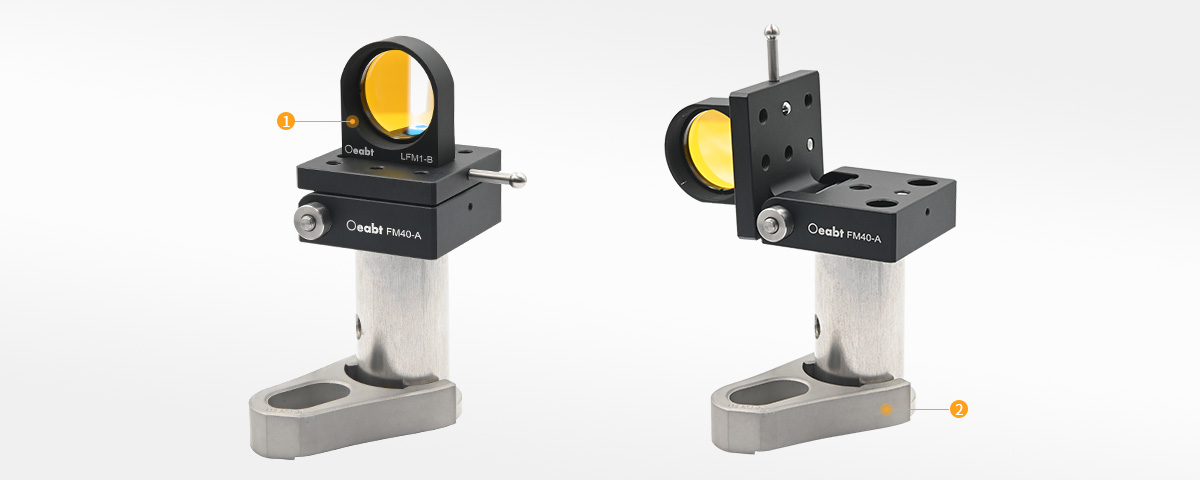

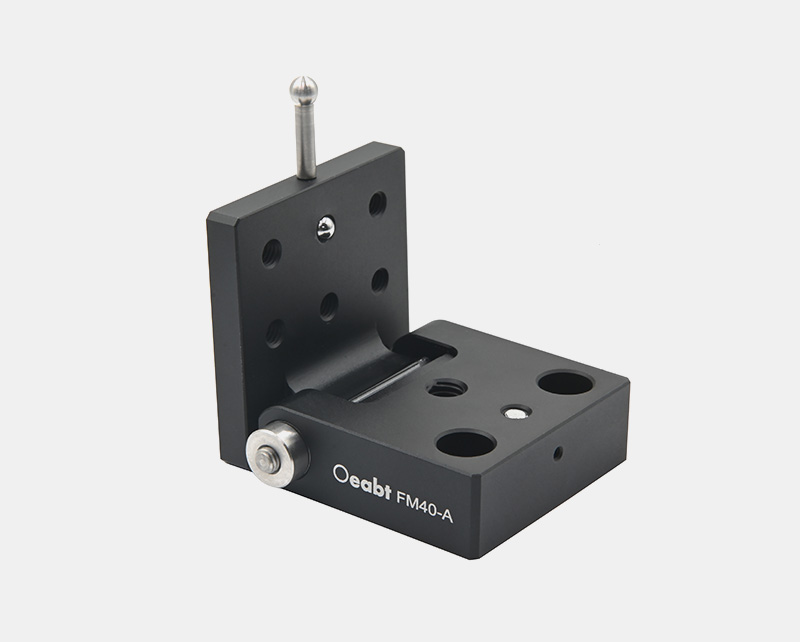

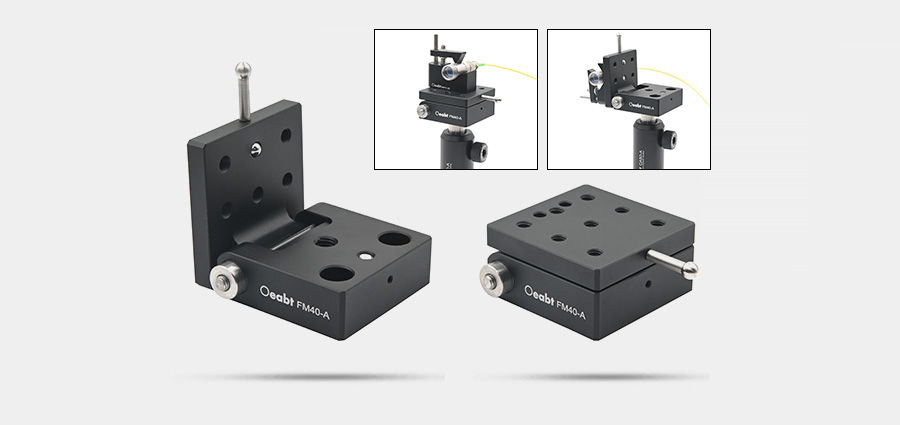

通过翻转平台可以将光元件座从初始位置翻转90°，旨在改变光学元件的安装位置，以便移出光路。
型号

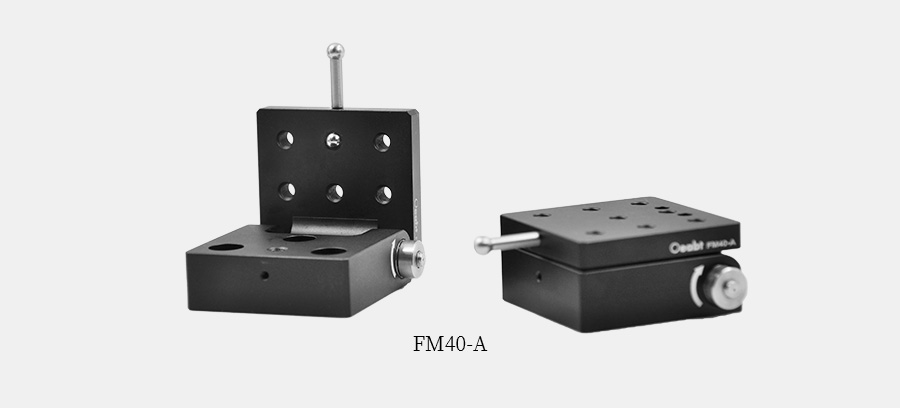

FM40-A
规格
40.0*40.0*20.0mm
翻转角度
0°或90°
螺孔类型
顶板：M4*8处；底板：M4*2处（沉孔）、M6*1处
重量
82.7g
材质
7075铝合金

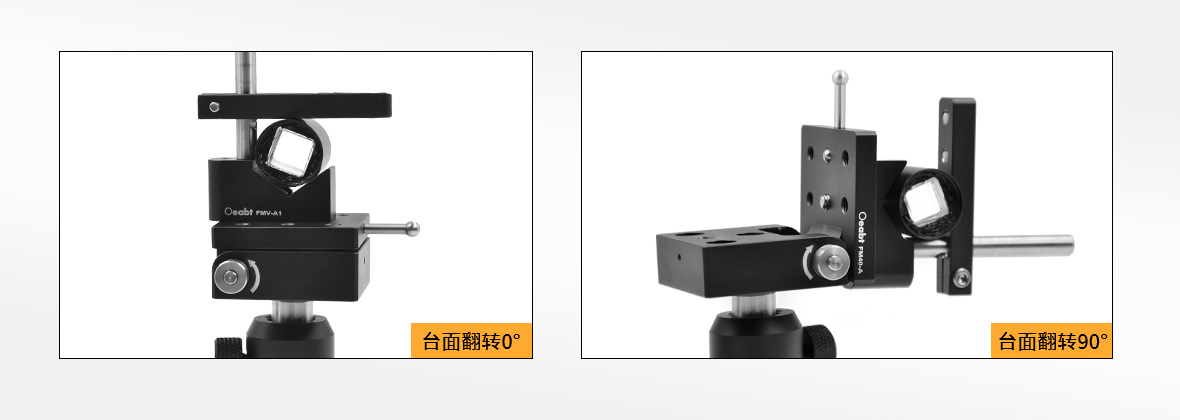

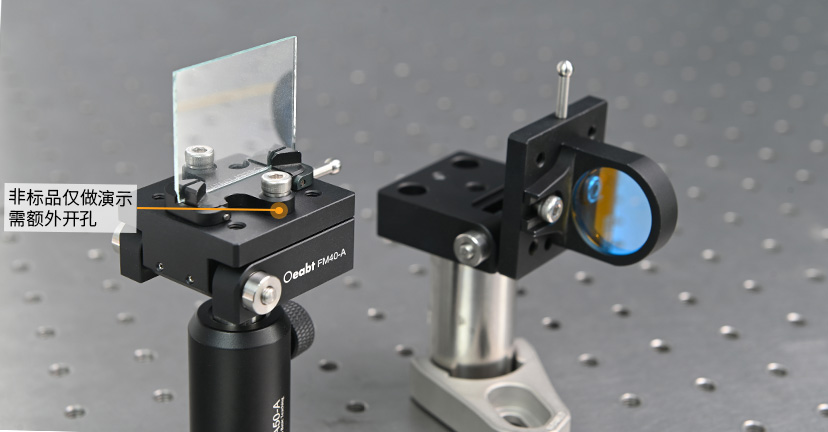

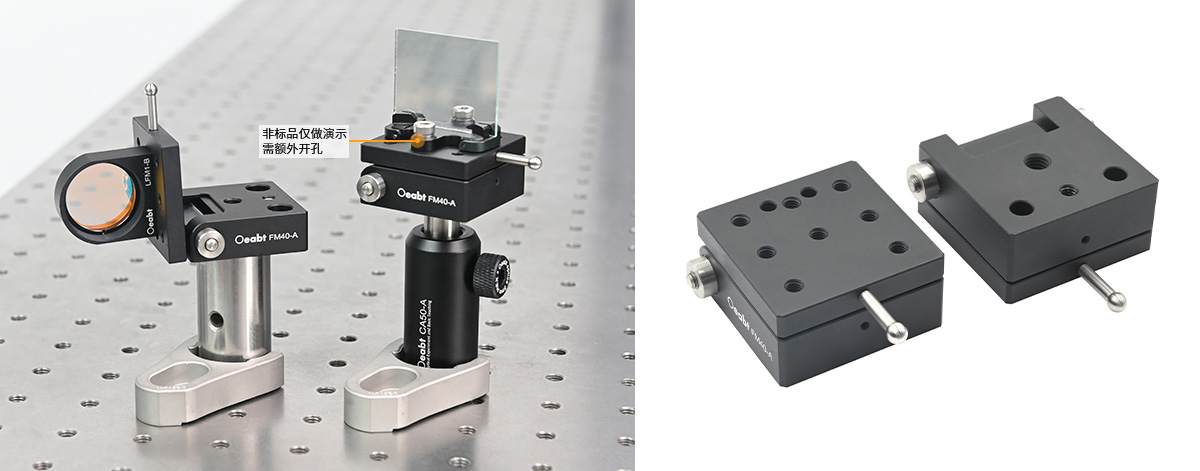

（1）用于将已安装的光学元件插入光路(0°)和移出光路（90°)，当需要时，转接件可以返回初始位置，使得安装座重新进入光路中。注意：90°仅为相对位置，主要用于将元件切出光路，不建议在标准90°光路下使用。
（2）通过0°与90°两档翻转将光元件快速移出或重新插入光路，重复定位再现性优异；
（3）90°仅为相对位置，主要用于将元件切出光路，不能作90°光路下使用；
（4）在空间受限的光路中实现光学元件的快速进出，建议轻载使用；
• 可0°或90°翻转，以移出光路；
• 翻转平台在光路实验中需要切换光学元件时变得更加方便；
• 顶板的0°位置相对光学平台表面在0°或90°调节；
• 和光元件组合使用时，重复移出和插入时，其位置稳定性和再现性很好；
• 上表面M4螺孔，安装光机件；底部安装接杆或位移台面；

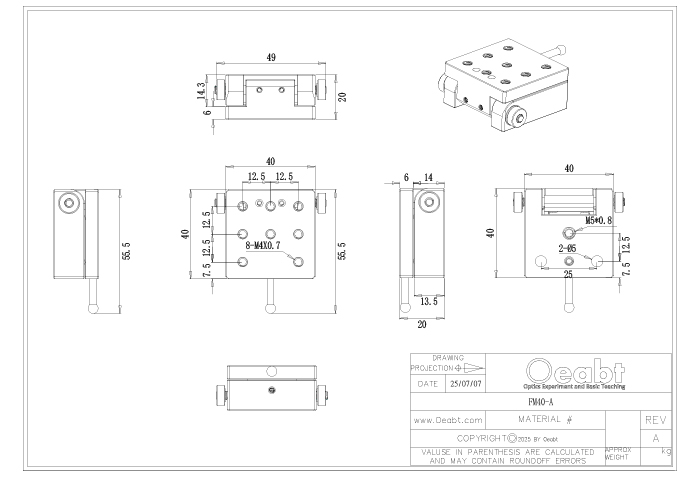

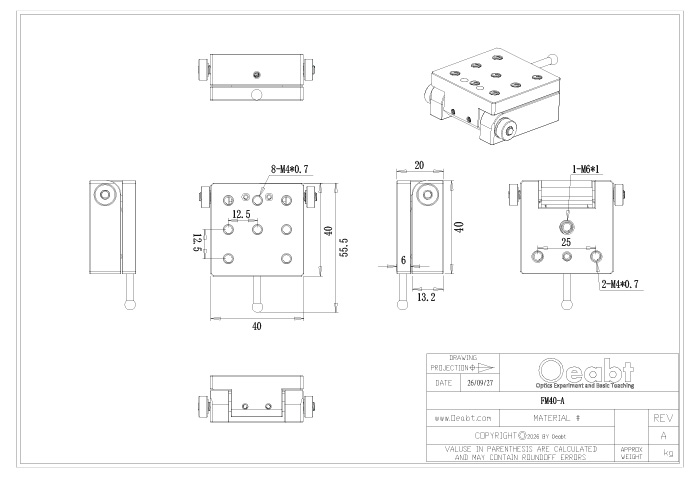

FM40-A 工程图下载
