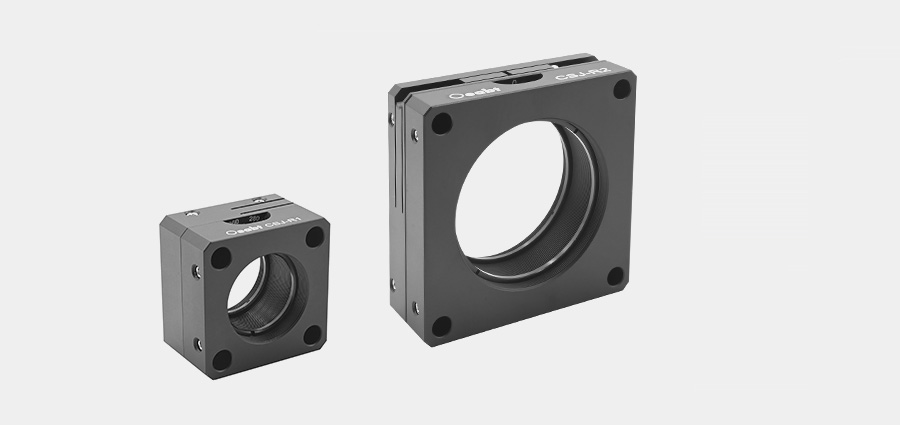

产品说明

• 可将一段笼式组件绕着光轴进行旋转；

• 内板面具有360°激光刻度，用于读数对位；

• 通过挠性机制进行旋转锁定；

• 兼容30mm或60mm笼式系统，附带2个卡环；

• 通过底部M4螺孔安装Ø12mm接杆；

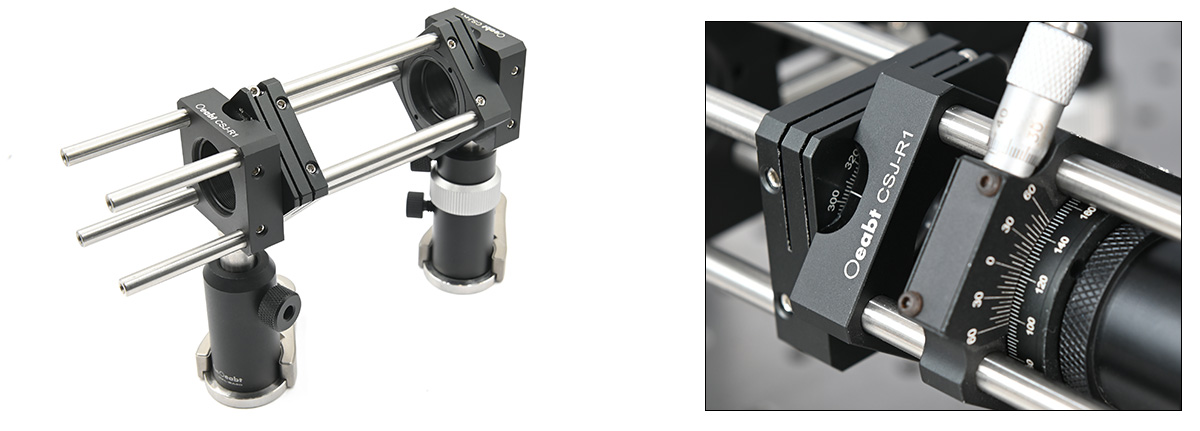

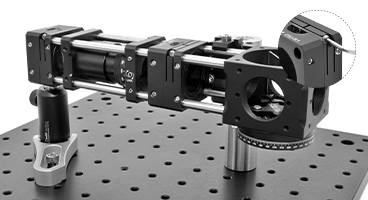

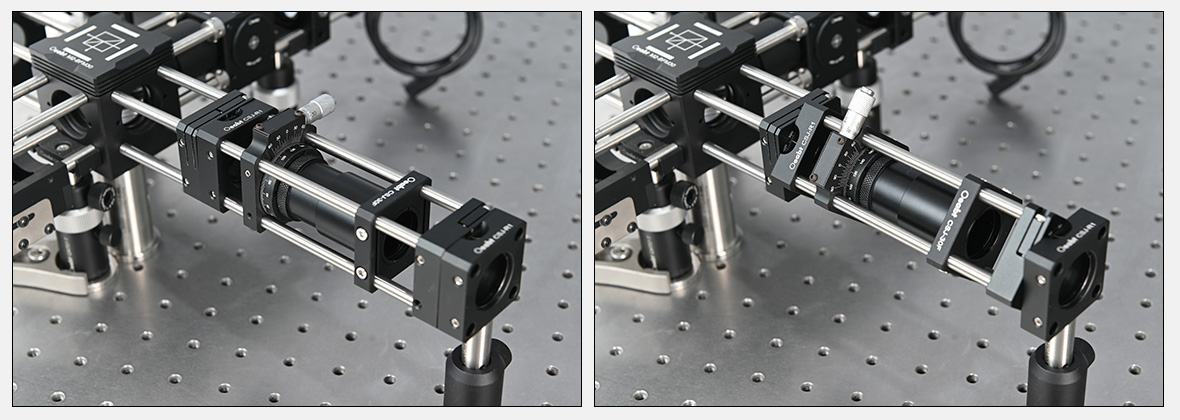

旋转笼板可以让整个笼式共轴系统绕着光轴进行旋转，360°激光刻度用于读数对位。

型号	CSJ-R1	CSJ-R2
规格	40.725.440.7mm	71.271.225.4mm
中心孔径	SM1（1.035”-40）内螺纹	SM2（2.035”-40）内螺纹
孔间距	Ø6mm，间距30*30mm	Ø6mm，间距60mm
重量	68.0g	191.0g
材质	7075铝合金

示意图

通用参数

☑光学知识点

- 光学常用螺纹尺寸标准

这是美国 Thorlabs 公司特有的螺纹,不是常用的光学螺纹。SM在螺纹表达上是缝纫机螺纹的代号, 但美国这公司把它用来对光学镜头及套筒内外螺纹连接。螺纹性质为UNS，美国统一特殊螺纹,公差精度为2A/2B,这螺纹特殊地方是不管直径大小，螺距一样为每英寸40牙。具体尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2则表示1和2英寸】

系列	类型	螺纹(in)	公称直径(mm)	小径(mm)	中径(mm)	大径(mm)
SM05	内	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	内	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05	26.19±0.06
SM2	内	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

☑产品描述

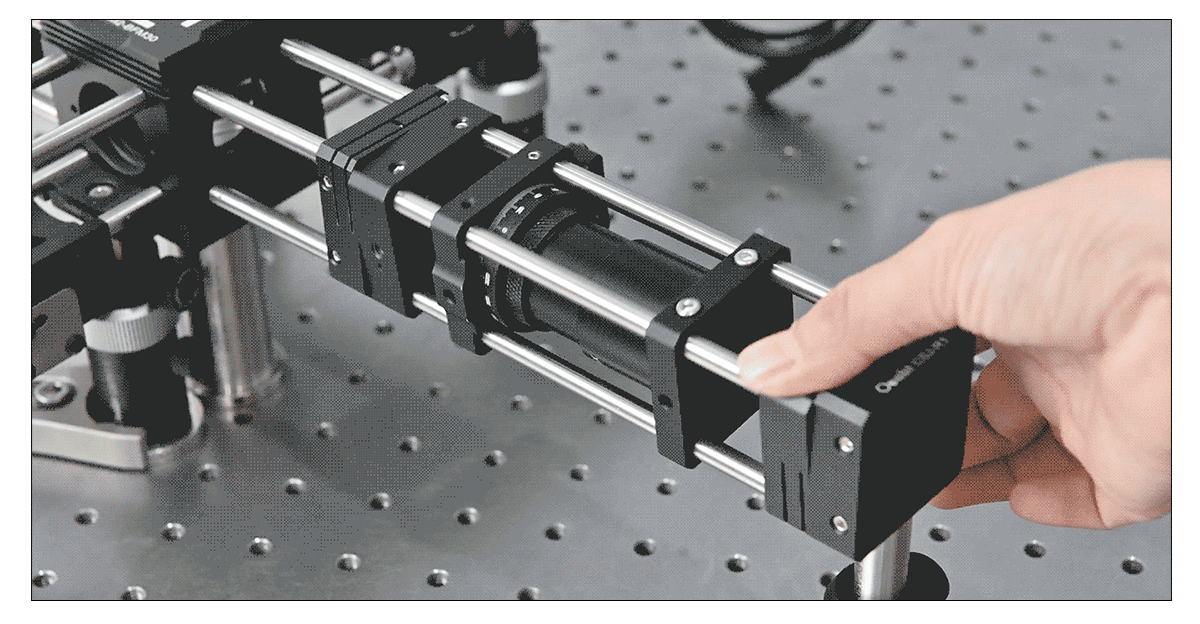

（1）其包含两块笼板：一块连接在固定笼式结构段上，而另一块可以让与之相连接的笼式部件进行旋转。内面板上有激光刻度，分度为2°。且中心螺孔贯穿整个笼板，使得装置在内的元件在旋转过程中不发生偏移。

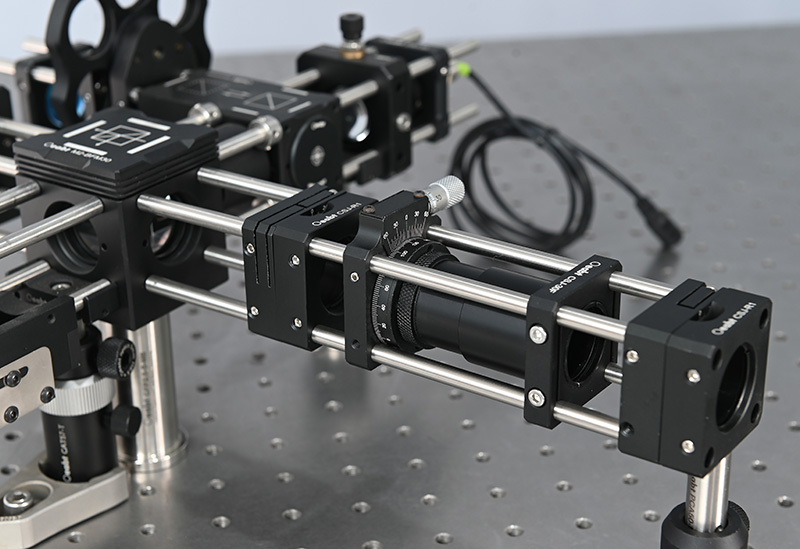

（2）适合用于要求旋转角度必须相同的多个光学部件（例如，使用两个透镜改变一个激光器发出光束的空间光斑分布或多元件偏振应用）。当旋转调节好位置后，可以用2mm扳手固定旋转位置。

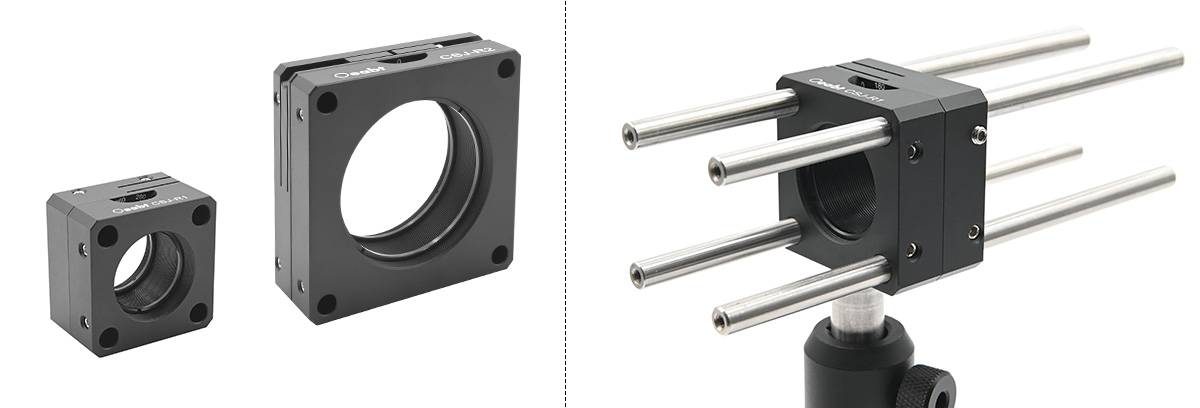

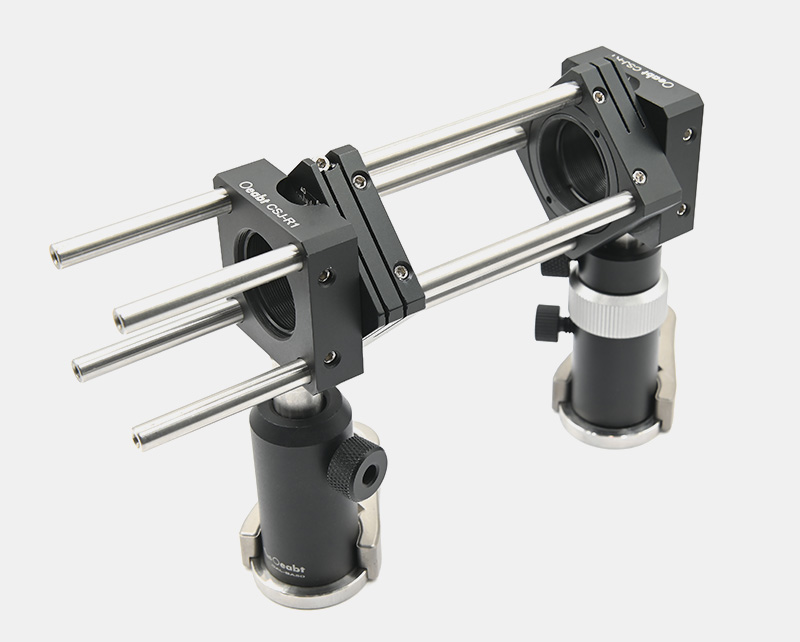

（3）旋转笼板中心带有SM1或SM2螺孔，附带2个卡环可以安装光学元件。该笼板底部具有一个M4螺孔，用于安装我们的Ø12mm接杆。

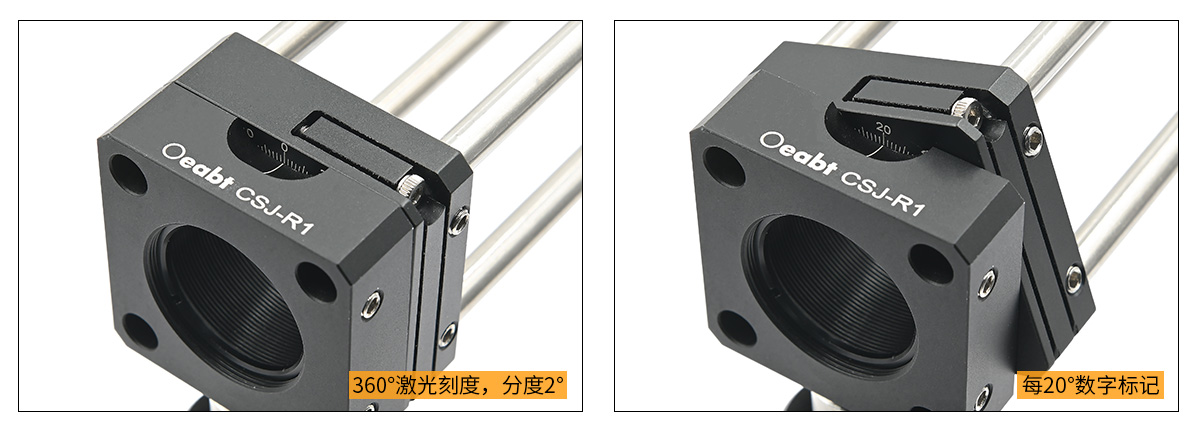

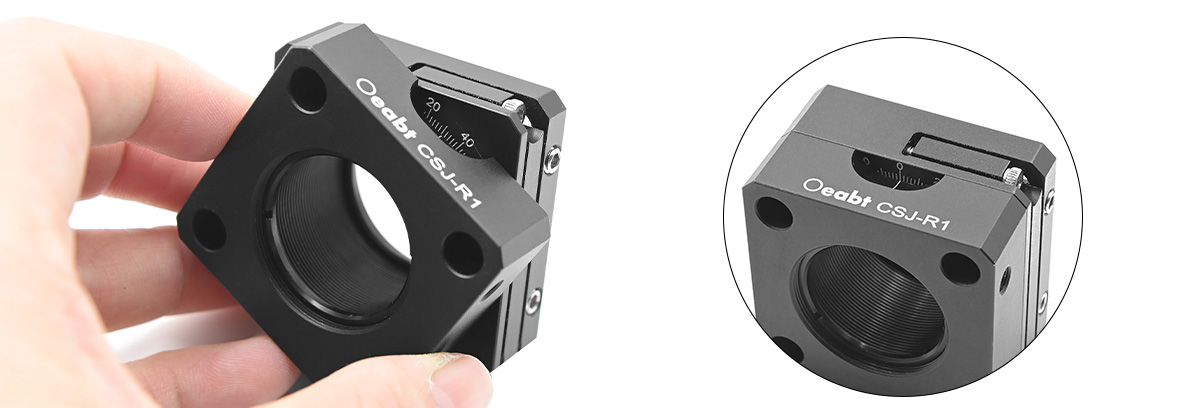

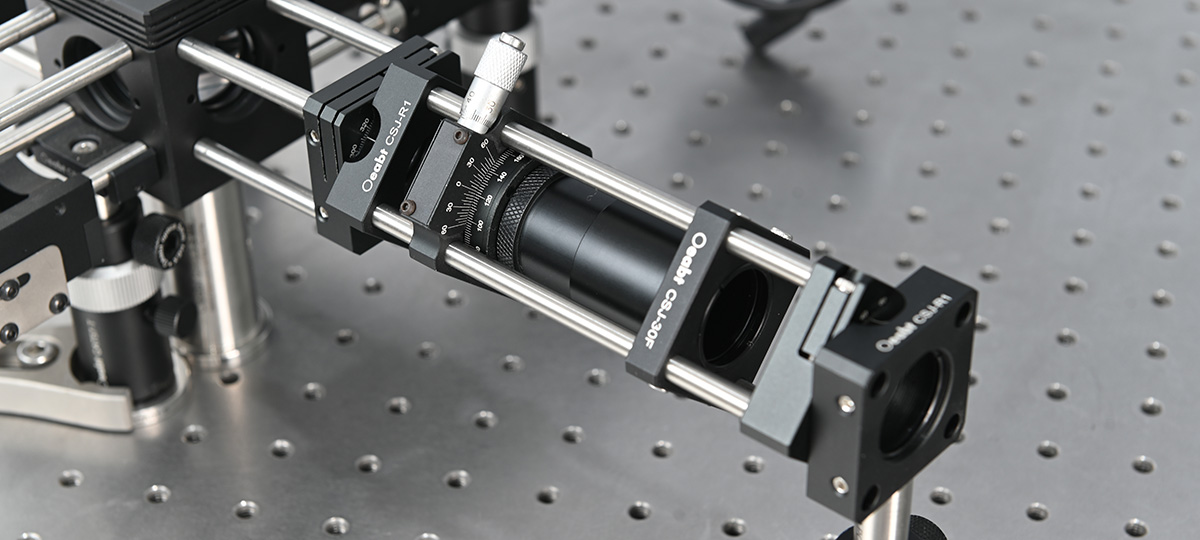

（4）内面板上有激光刻度，分度为2°，每20°做数字标记。便于让用户准确地手动定位。

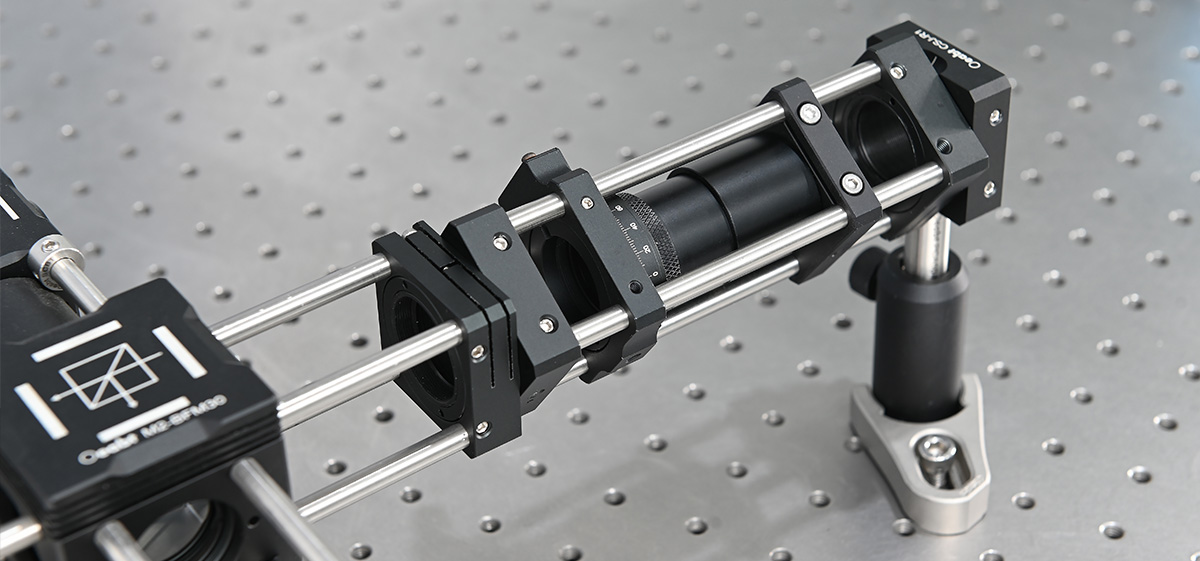

（5）前后两端的笼杆安装非贯穿孔，必须在该笼板处中断，使用2mm扳手固定支杆位置。

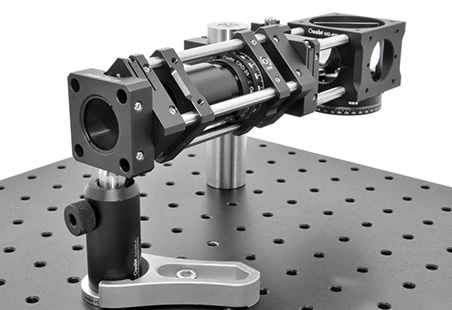

❶ CSJ-30 30mm螺纹笼板点击购买 >	❷ CSA-31X 套管屏蔽组件点击购买 >
❸ PCM-S系列 Ø6mm笼式支杆点击购买 >	❹ CRD-25 30mm笼式旋转安装架点击购买 >
❺ M2-W系列 30mm笼式立方体点击购买 >	❻ PCA-S系列 Ø12mm不锈钢接杆点击购买 >
❼ CA-XC系列旋转磁性接杆支座点击购买 >

CSJ-R1 STP文件

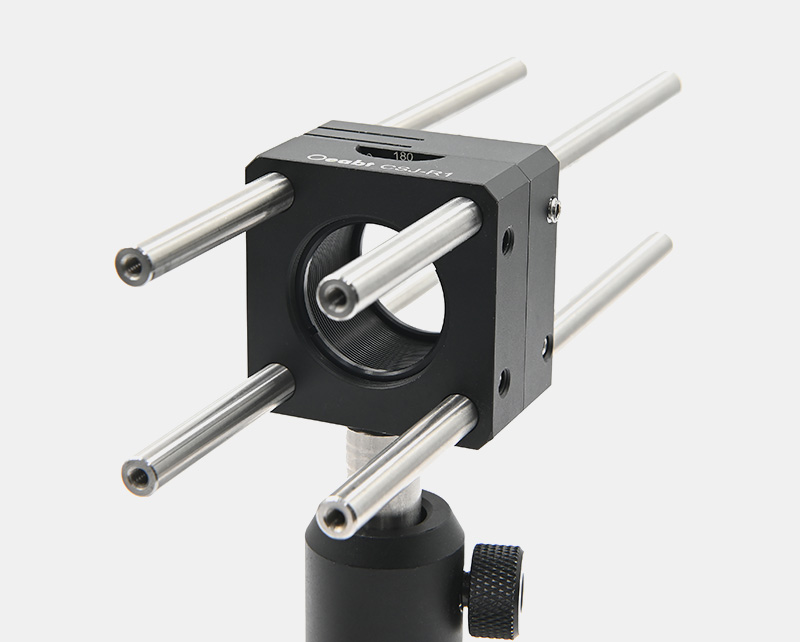

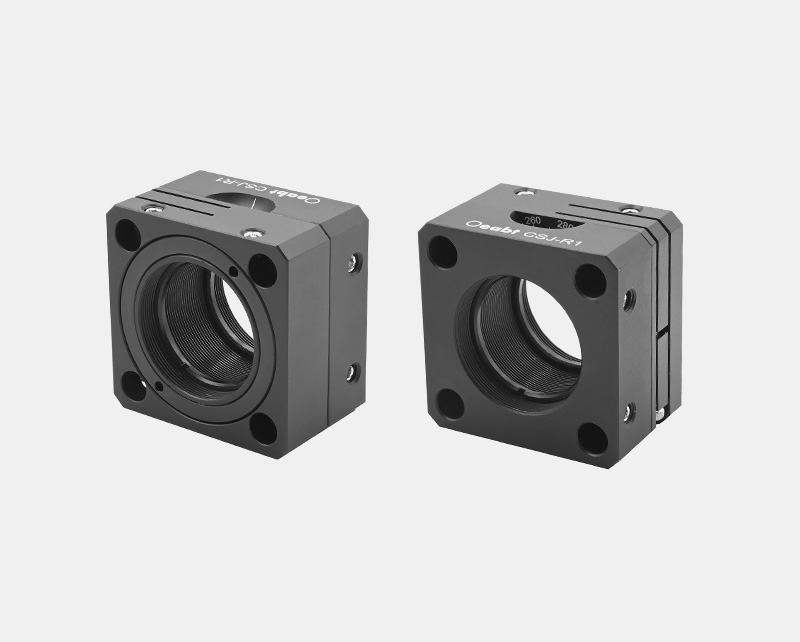

CSJ-R1 30mm旋转笼板

• 可将一段笼式组件绕着光轴进行旋转；

• 内板面具有360°激光刻度，用于读数对位；

• 通过挠性机制进行旋转锁定；

• 兼容30mm笼式系统，附带2个卡环；

• 底部M4螺孔安装接杆；

其包含两块笼板：一块连接在固定笼式结构段上，而另一块可以让与之相连接的笼式部件进行旋转。内面板上有激光刻度，分度为2°。旋转笼板中心带有SM1（1.035”-40）内螺纹，注意：中心螺孔贯穿整个笼板，使得装置在内的元件在旋转过程中不发生偏移。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： CSJ-R1

规格： SM1（1.035”-40）内螺纹

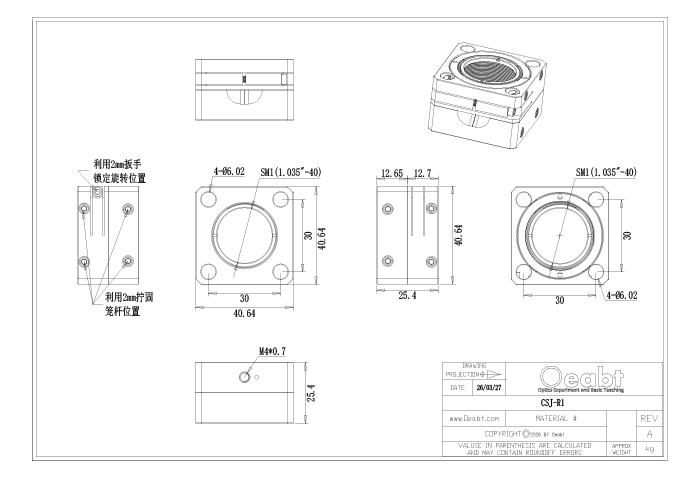

工程图：点击下载

对比：

单价：￥261

发货日期：当天

购物车：

CSJ-R1 30mm旋转笼板

规格

40.7*25.4*40.7mm
材质

7075铝合金
重量

68.0g
中心孔径

SM1(1.035”-40)内螺纹
螺纹类型

M4
产品描述

通孔间距:Ø6mm,间距30*30mm;
可360度旋转，分度2°;

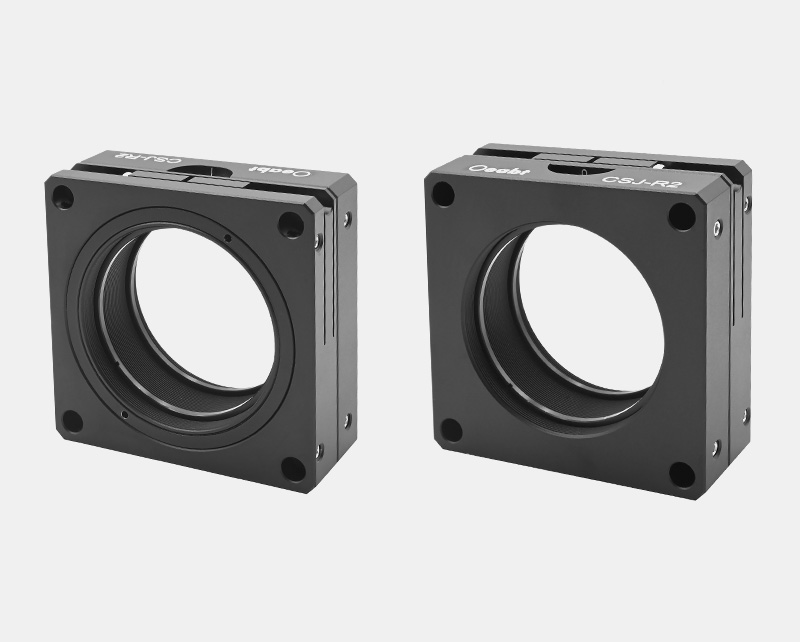

CSJ-R2 30mm旋转笼板

• 可将一段笼式组件绕着光轴进行旋转；

• 内板面具有360°激光刻度，用于读数对位；

• 通过挠性机制进行旋转锁定；

• 兼容60mm笼式系统，附带2个卡环；

• 底部M4螺孔安装接杆；

其包含两块笼板：一块连接在固定笼式结构段上，而另一块可以让与之相连接的笼式部件进行旋转。内面板上有激光刻度，分度为2°。旋转笼板中心带有SM2（2.035”-40）内螺纹，注意：中心螺孔贯穿整个笼板，使得装置在内的元件在旋转过程中不发生偏移。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： CSJ-R2

规格： SM2（2.035”-40）内螺纹

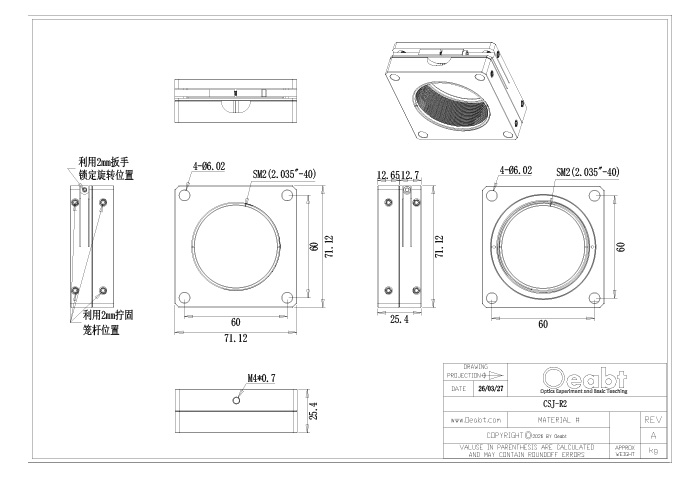

工程图：点击下载

对比：

单价：￥371

发货日期：当天

购物车：

CSJ-R2 30mm旋转笼板

规格

71.2*71.2*25.4mm
材质

7075铝合金
重量

191.0g
中心孔径

SM2（2.035”-40）内螺纹
螺纹类型

M4
产品描述

通孔间距:Ø6mm,间距60mm;
可360度旋转，分度2°;
